Pré-ampli RIAA "Le Pacific" 2SK170

[6336A]

Je ne pense pas qu'il soit une bonne idée d'inverser drain et source, c'est un peu comme inverser émetteur et collecteur sur un transistor ordinaire, on risque de ne le faire qu'une fois

Pas transistor ordinaire, transistor bipolaire. Et un transistor bipolaire n'a rien à voir avec un J Fet.

[Lantenac]

Merci pour vos réponses. J'ai corrigé l'histoire du GL/GR effectivement. Je posterai des photos une fois que j'aurai bien avancé sur la fabrication de ce pré-amp phono, qui sera intégré dans un amplis Orelle.

[balvenie]

Je ne pense pas qu'il soit une bonne idée d'inverser drain et source, c'est un peu comme inverser émetteur et collecteur sur un transistor ordinaire, on risque de ne le faire qu'une fois

Pas transistor ordinaire, transistor bipolaire. Et un transistor bipolaire n'a rien à voir avec un J Fet.

Merci d'avoir éclairé ma lanterne

[Lantenac]

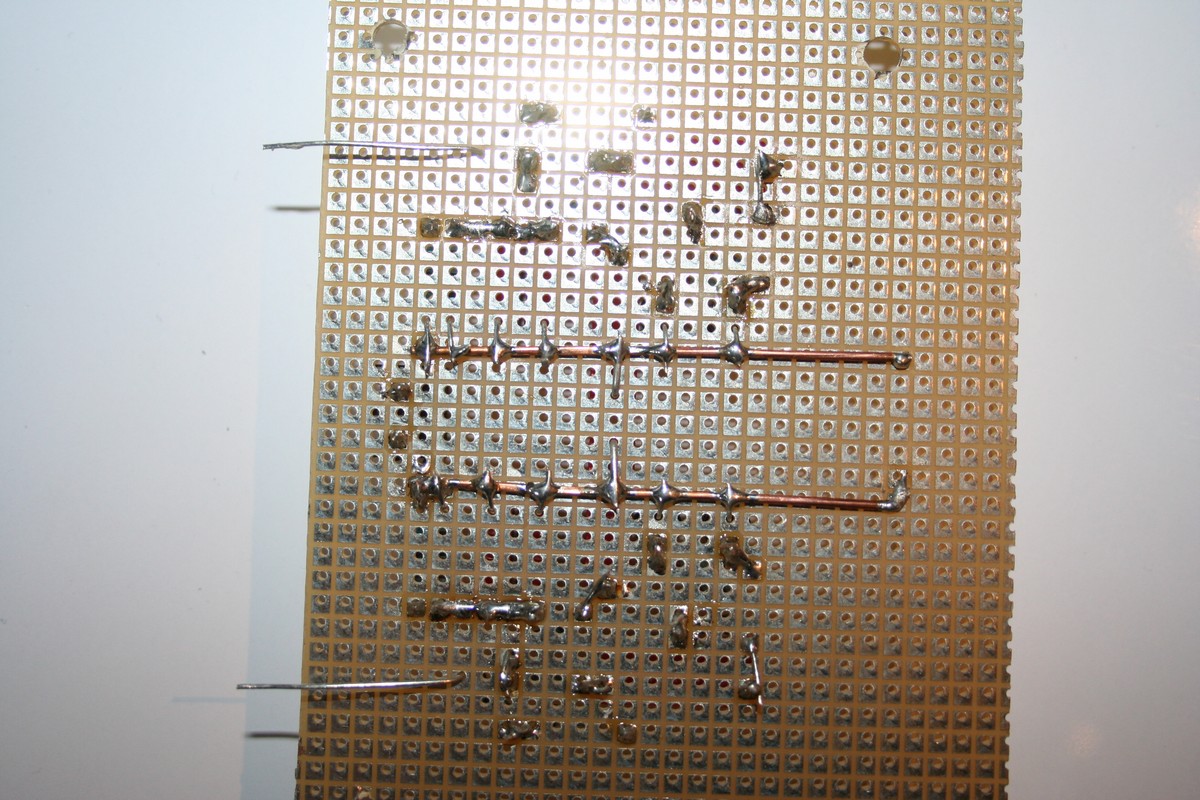

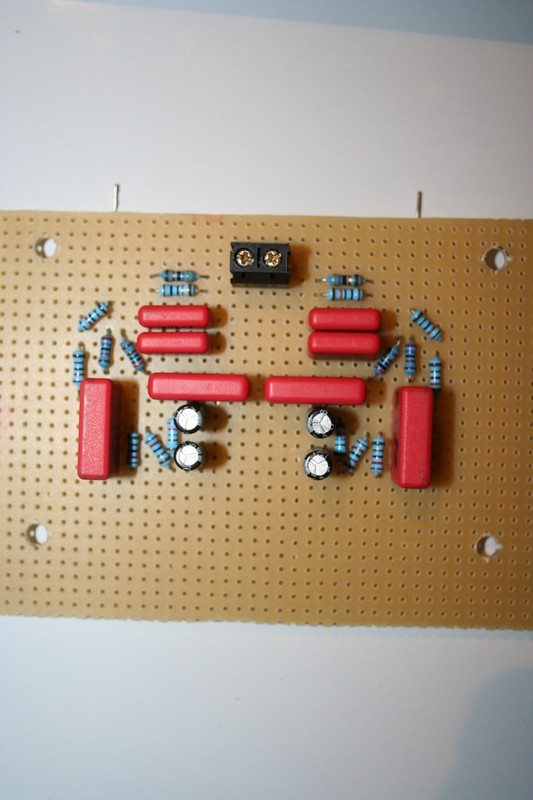

Et voici ma carte en construction :

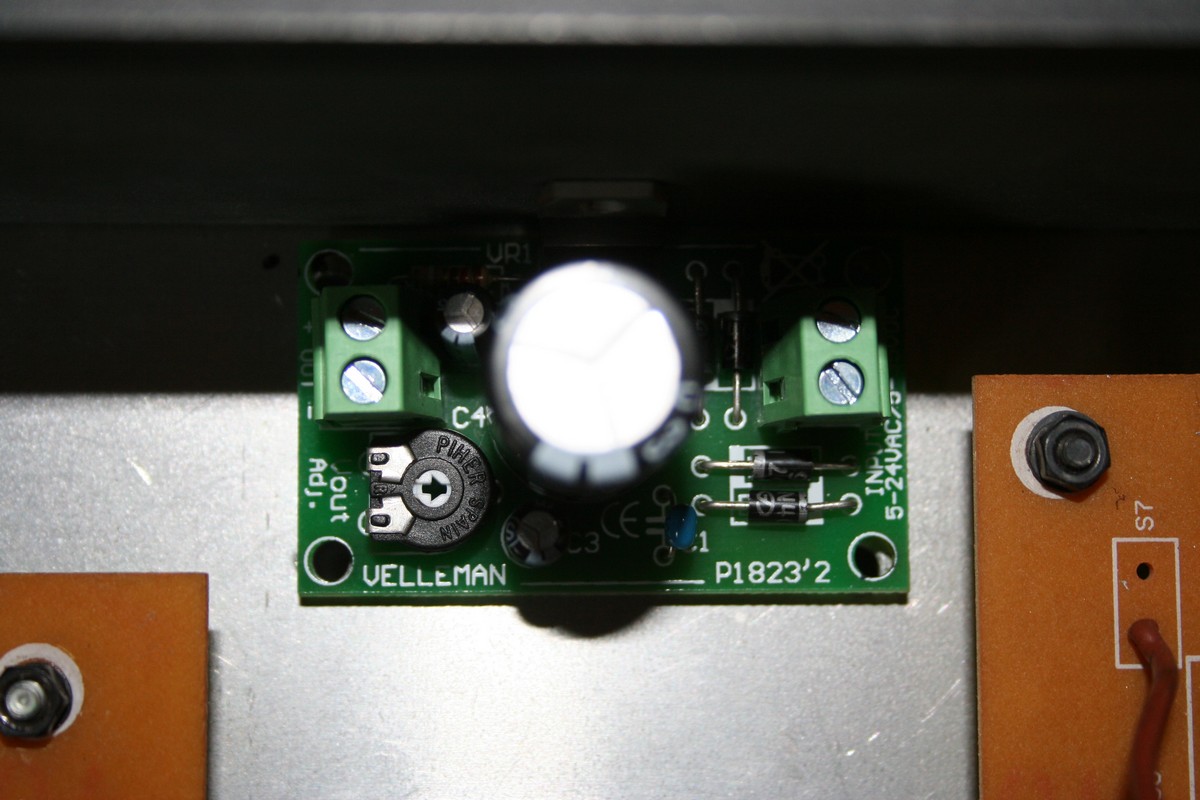

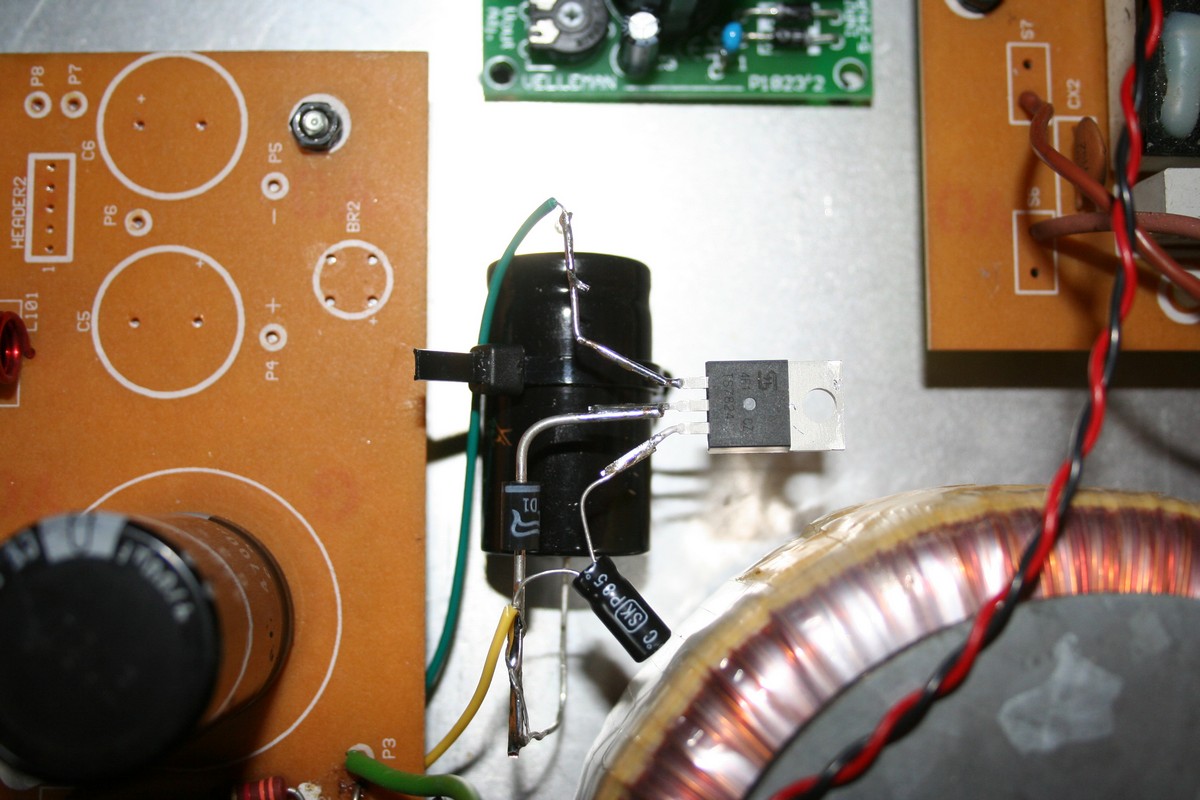

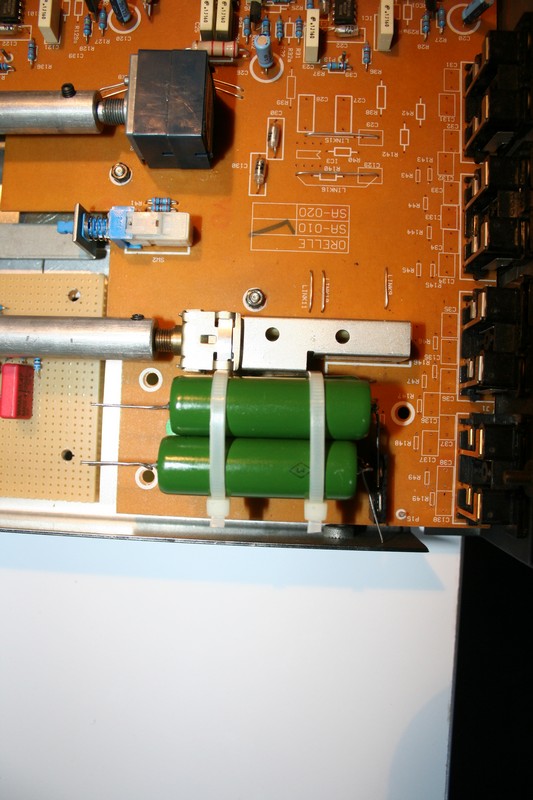

Et comment je vais l'intégrer dans un ampli :






[Lantenac]

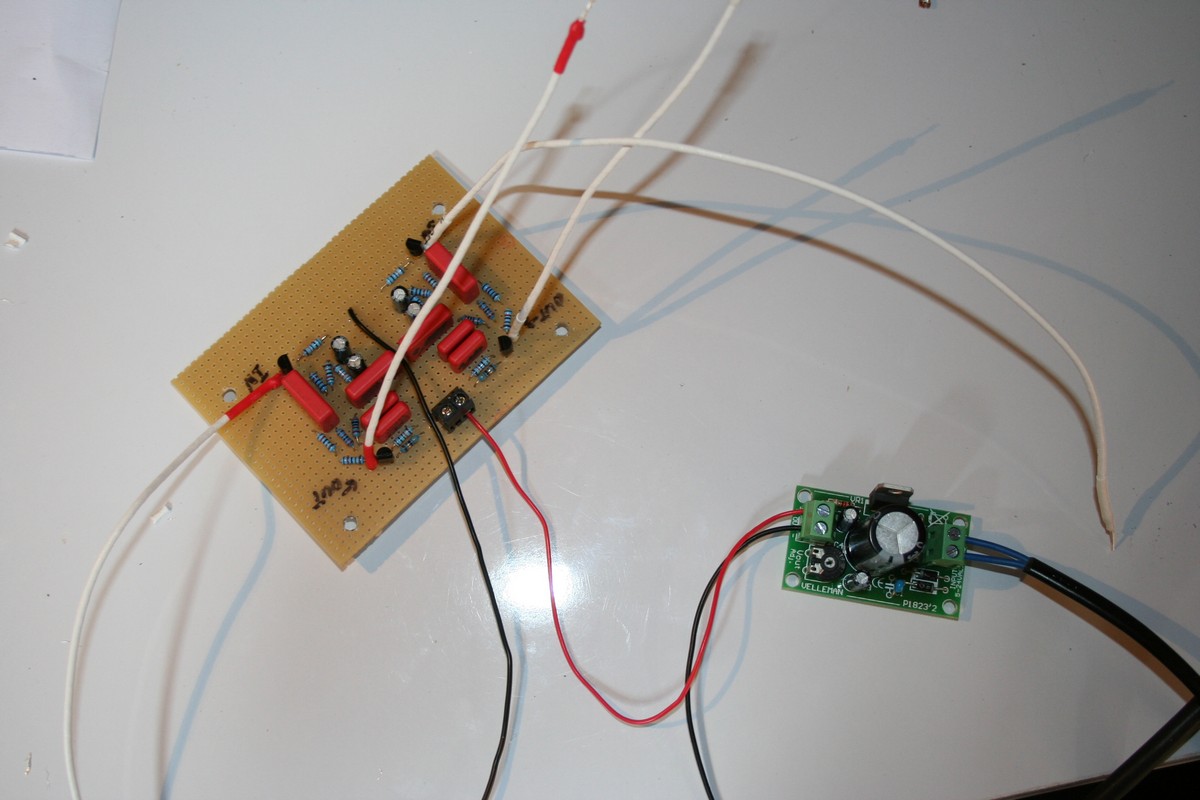

J'ai terminé mon pré-amp, mais cela ne fonctionne pas. J'ai un gros bruit (buzzz), sur les sorties gauche et droite, mais aucune musique (pas la moindre note). J'ai testé en déconnectant complètement la masse de pré-amp, et j'ai le même phénomène. Tester en branchant la masse à différents endroit, idem. J'ai tout vérifier, les composants, les pistes, connexion tout semble pourtant ok. Tester avec une source, ou sans source, idem.

Cela pourrait t'il provenir de SK170 copie chinoise ?
Avez-vous une idée de ce qui pourrait donnée ce résultat ?

Je n'ai vraiment aucune musique qui sort, juste ce bruit de buzz...

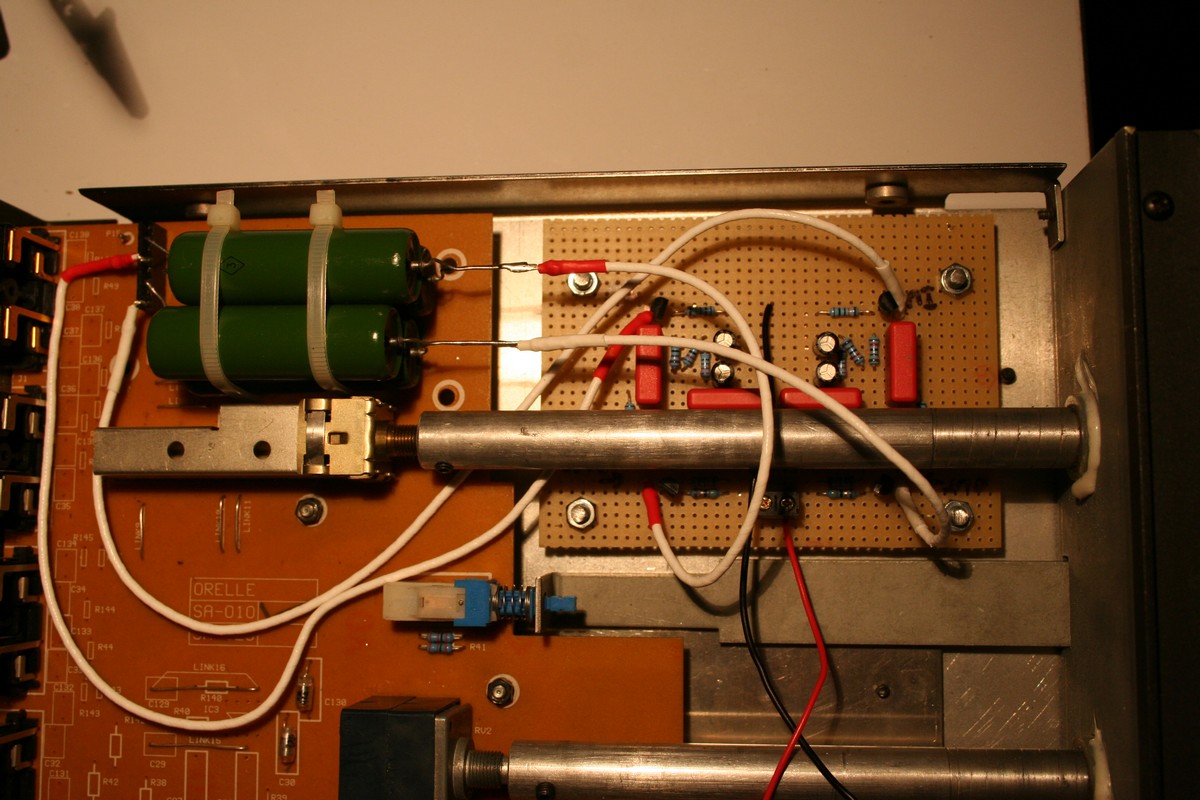

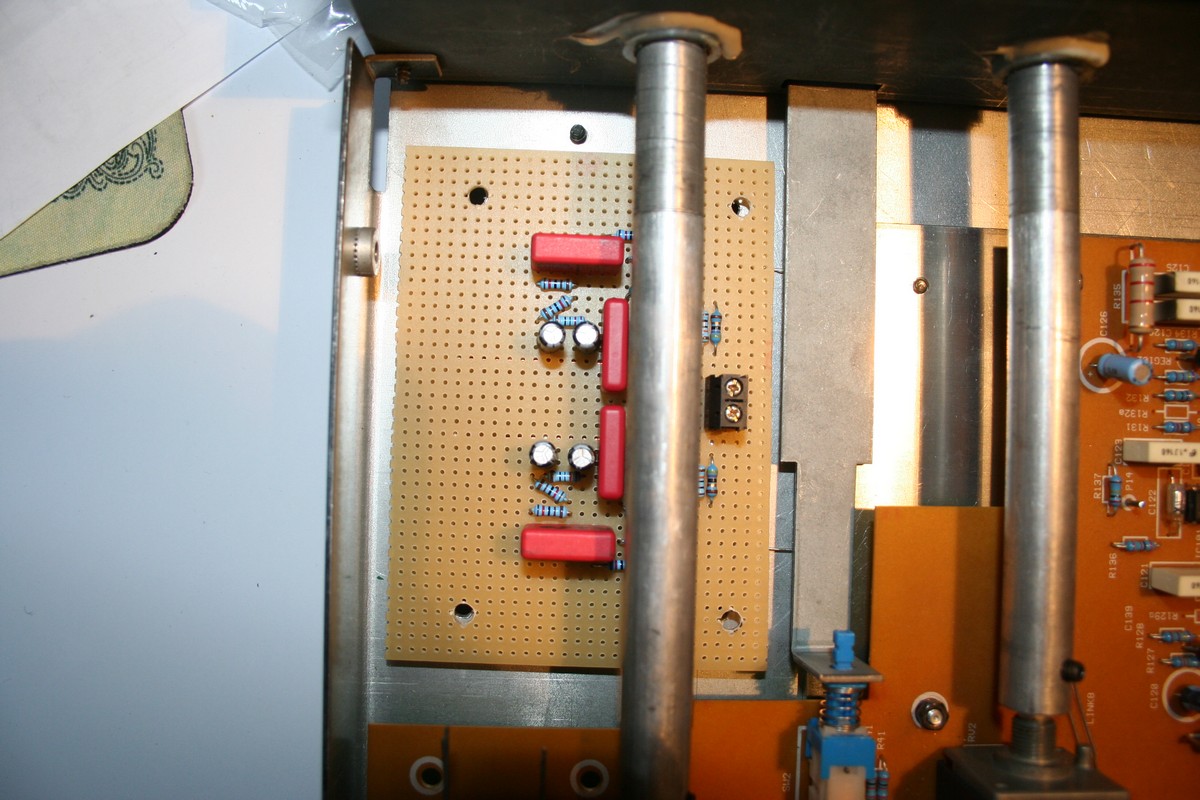

Une photo de l'intégration :



[6336A]

Bonsoir

Avec ton voltmètre, mesure la tension aux bornes de R2 et R4 (les 2,4K de ton schéma)
Combien trouves-tu ?

[Lantenac]

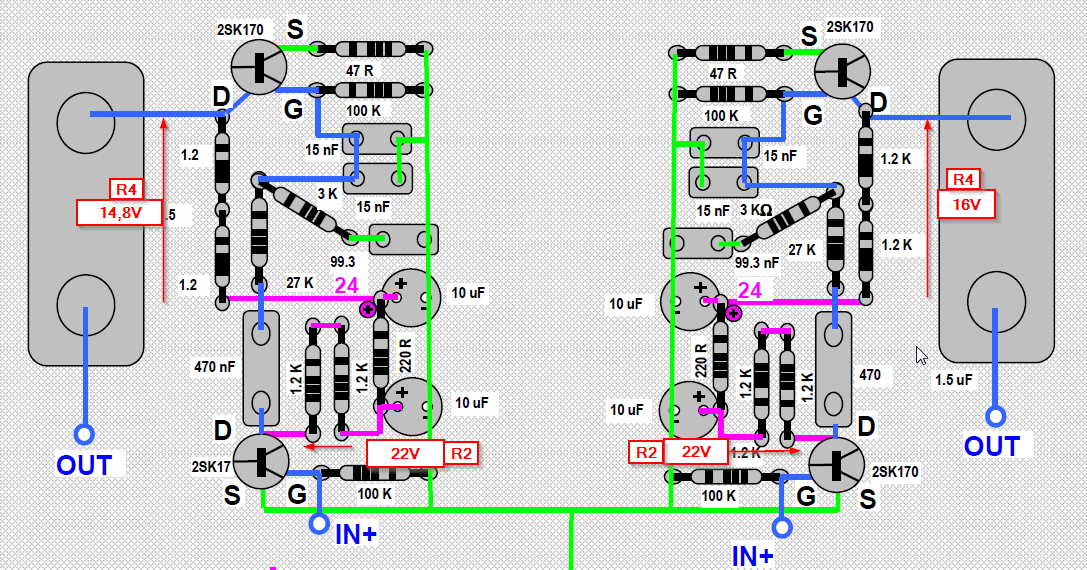

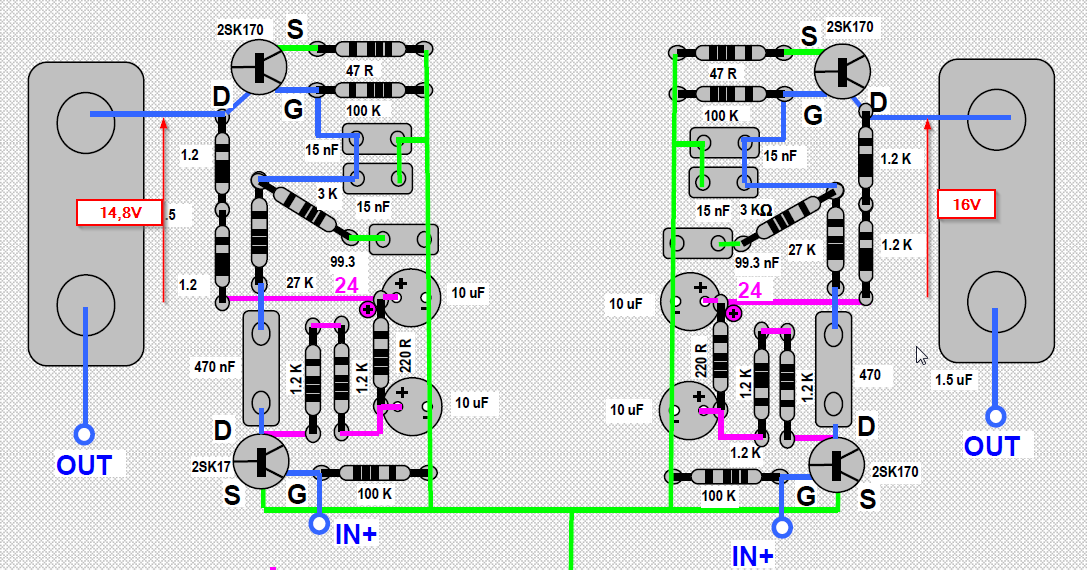

J'ai 14,8V d'un coté, et 16V de l'autre, déjà il y a un écart significatif. Bien ces voltages ?

En image, ça sera encore mieux :

Test voltage.png (178.55 Kio) Vu 3297 fois

[6336A]

Bonsoir

Avec ton voltmètre, mesure la tension aux bornes de R2 et R4 (les 2,4K de ton schéma)
Combien trouves-tu ?

Tu n'as mesuré que R4, qui semble correct.

[Lantenac]

Effectivement, j'ai en R2 du 22V des deux cotés !

Test voltage.png (182.78 Kio) Vu 3273 fois

[6336A]

Ces tensions me semblent correctes, donc ça ne vient pas de tes transistors, mais de ton montage. La modulation ne doit pas arriver à l'étage d'entrée, ou un truc dans le style...
