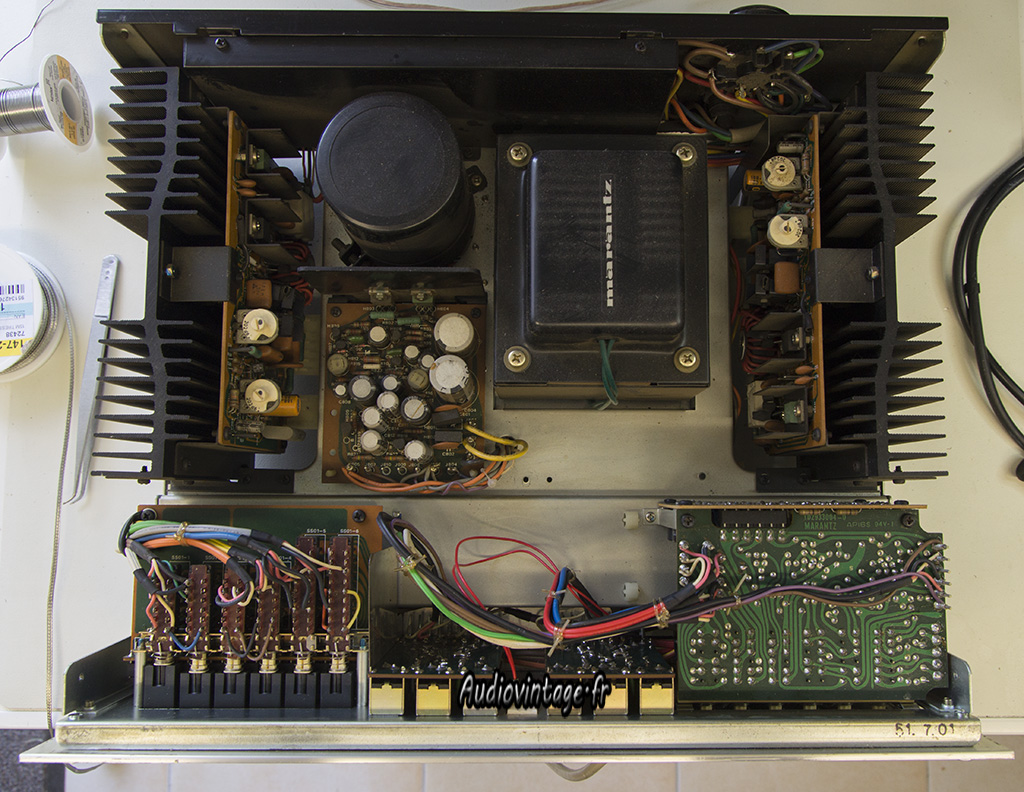

Ce bel (et bon) intégré Marantz est venu se faire une petite beauté, détails des interventions effectuées…
L’appareil est fonctionnel à son arrivée, pas de signe suspect, il est « dans son jus » et une révision salutaire lui permettra je l’espère de faire de la musique pendant quelques dizaines d’années supplémentaires…
Ce modèle embarque comme l’amplificateur Marantz 140 un double condensateur de filtrage qu’il n’est pas facile de remplacer (obligatoirement par deux condensateurs « simples ») lorsque l’original est en fin de vie.
Heureusement, sur cet exemplaire, les mesures réalisées sur ce double condensateur sont quasi-parfaites, il restera donc en place.

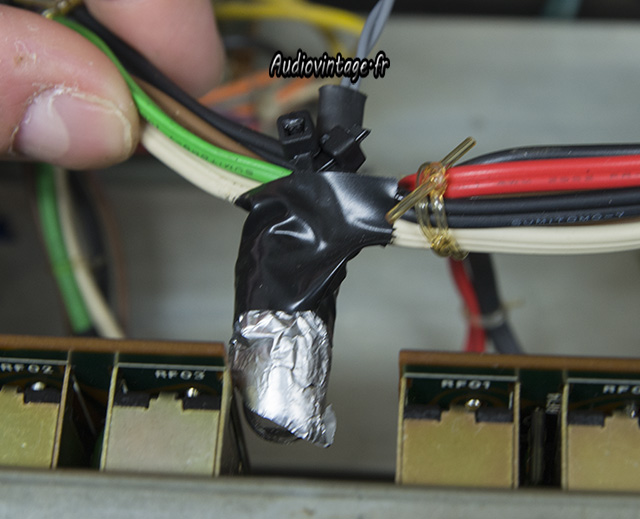

La petite bidouille trouvée en ouvrant l’appareil et concernant l’éclairage du voyant de mise en route sera rapidement corrigé avec l’aide d’une ampoule de bonne tension et d’intensité et de bon format !

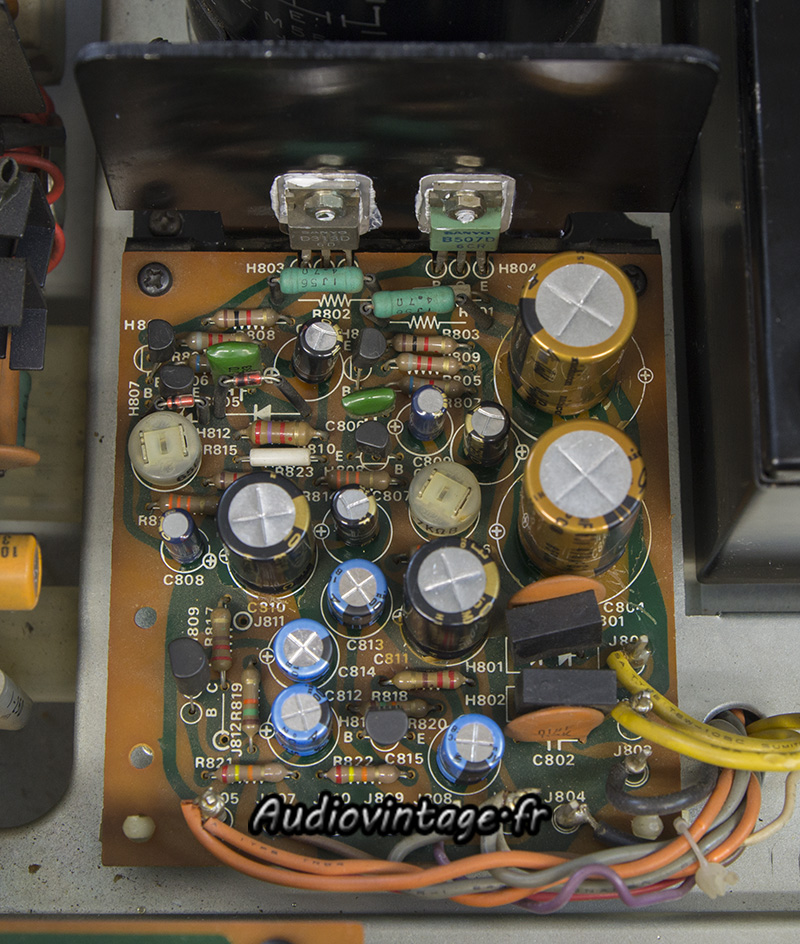

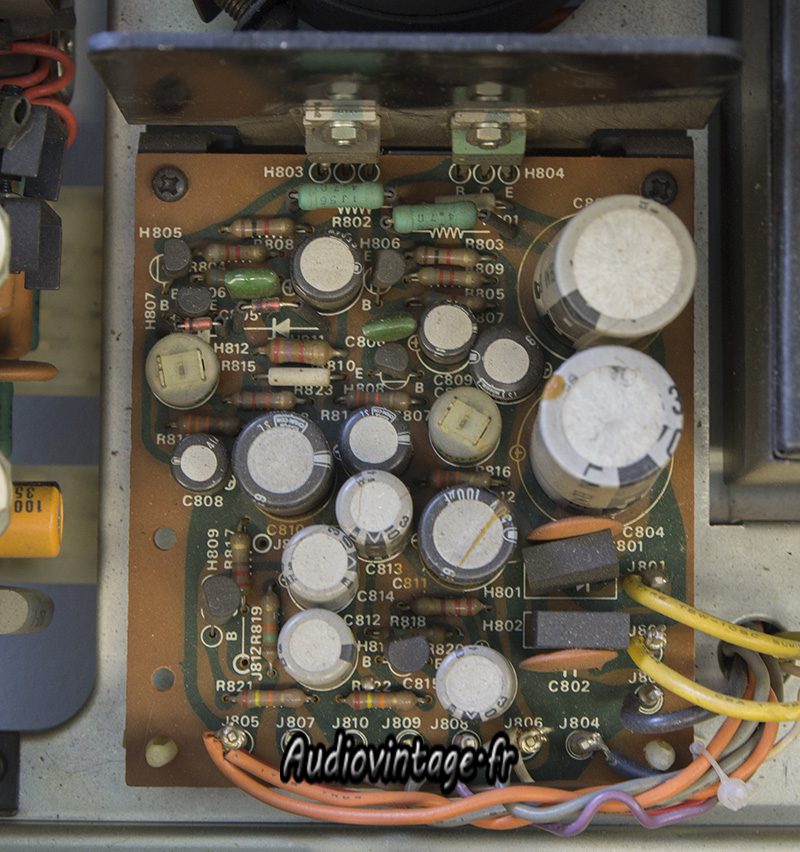

La carte d’alim.
Celle-ci reçoit de nouveaux condensateurs ; Les deux trimmers des rails d’alimentation positif et négatif seront ajustés en fin d’opération.

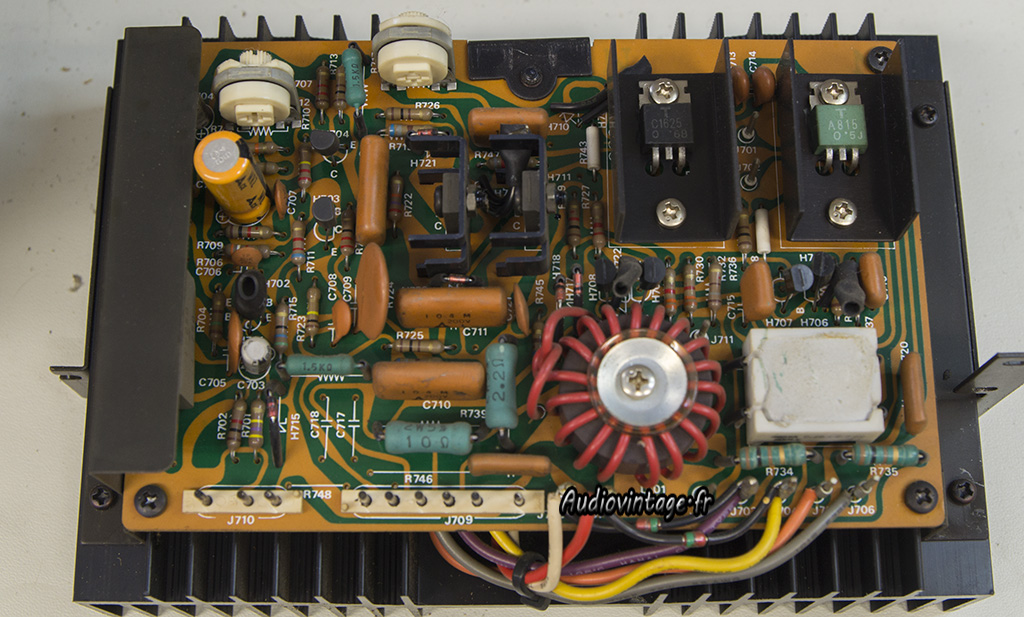

Je m’attaque maintenant à un des deux canaux d’amplification.
Ceux-ci sont facilement démontables grâce aux connecteurs à broches.

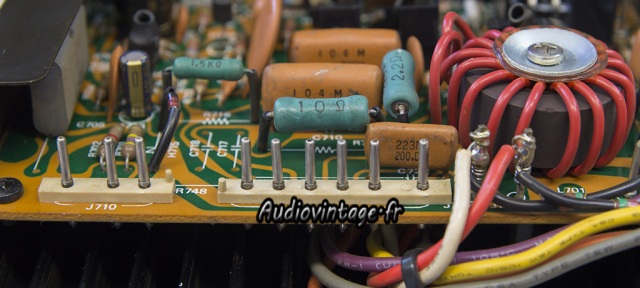

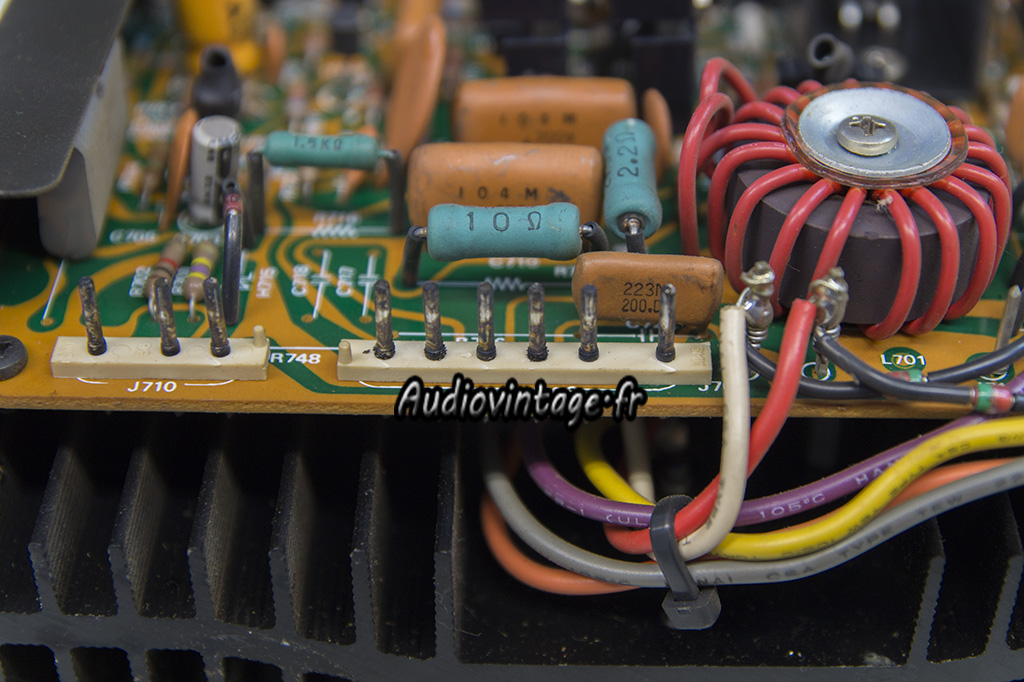

Les connecteurs à broches c’est bien.
Mais propre c’est encore mieux !

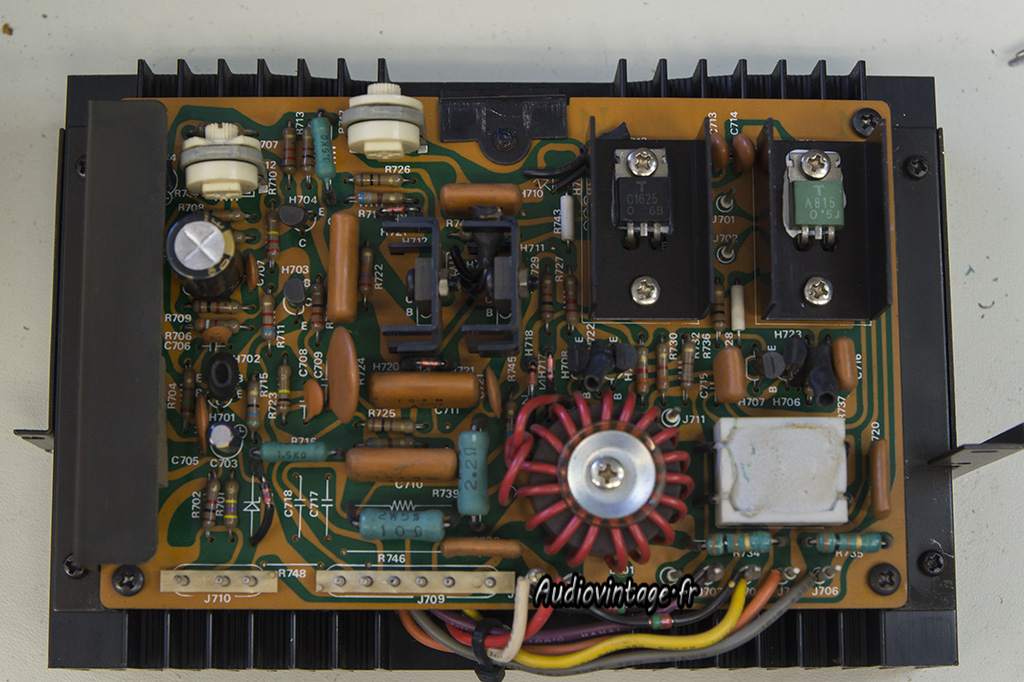

La carte driver reçoit de nouveaux condensateurs et de la graisse thermique fraiche prend place sous les To220.
Cela permet d’ailleurs de resserrer leur fixation, le Collecteur étant pris par une des vis, il est important que tout soit bien serré.
Après tant d’années, et malgré les rondelles et le verni de blocage (à remettre après intervention), le tout est à peine vissé, attention donc.

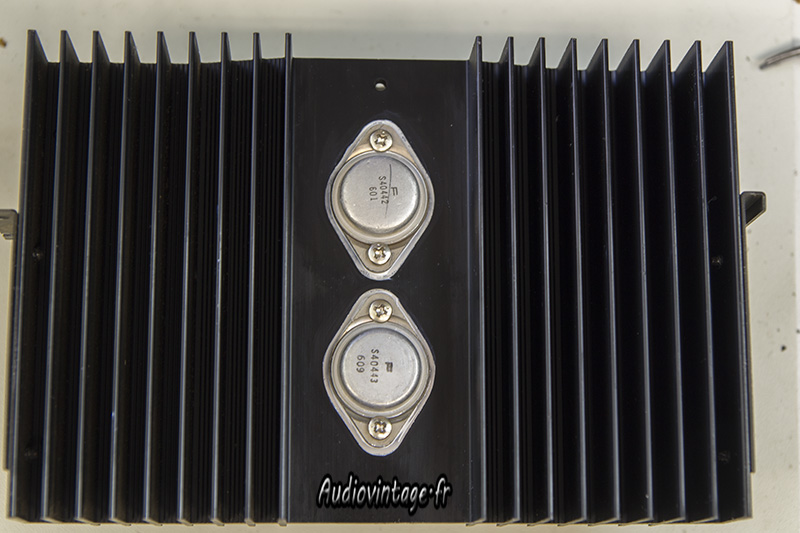

La deuxième carte driver reçoit les mêmes soins. La totalité des transistors de puissances reçoit de la graisse neuve.

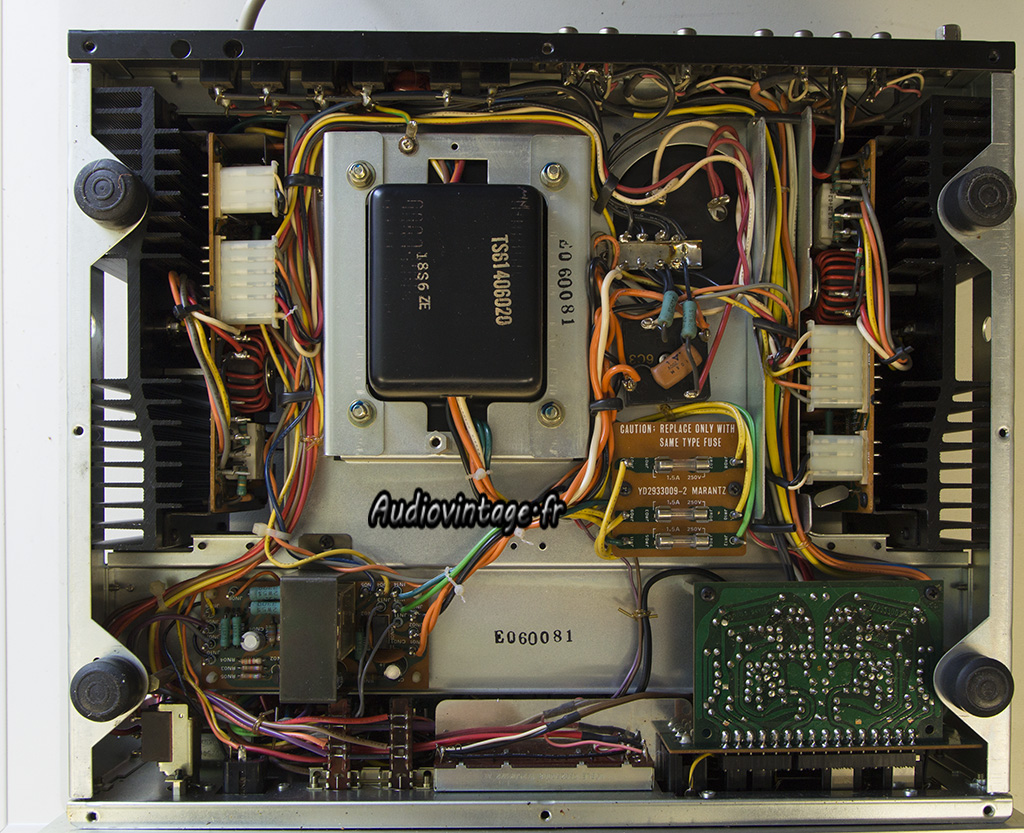

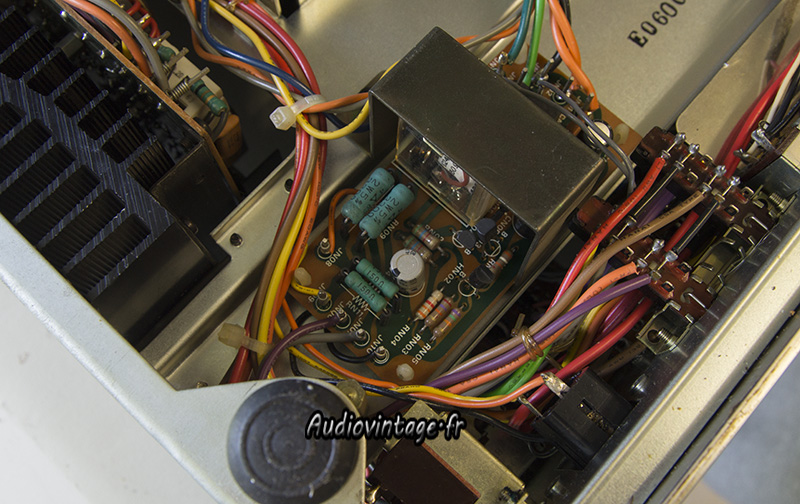

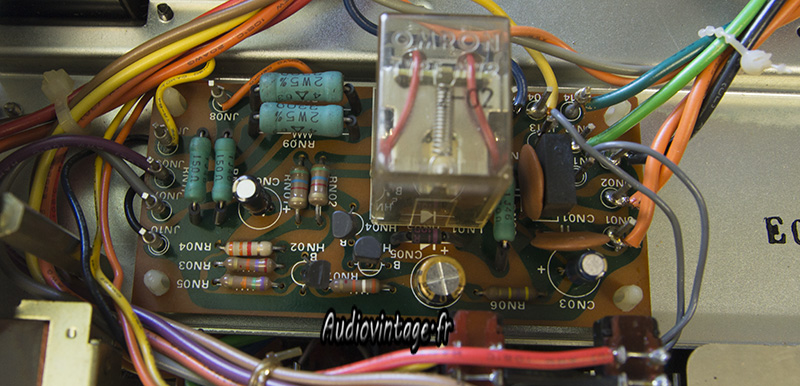

On passe en dessous avec la carte de protection qui supporte le relais.

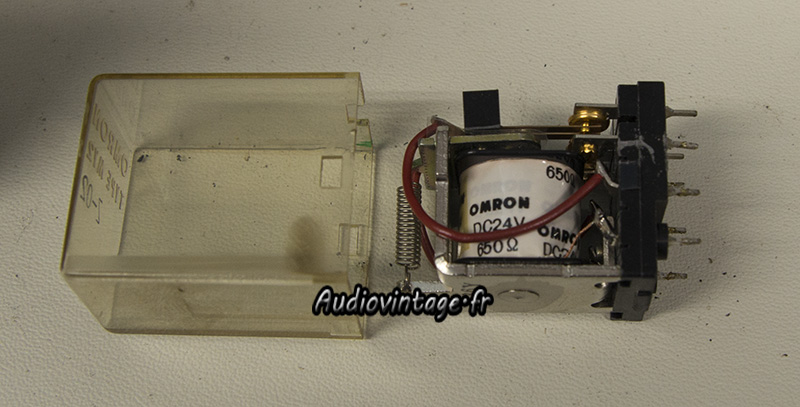

Le relais est démonté pour être nettoyé.
La carte reçoit bien sur de nouveaux condensateurs.

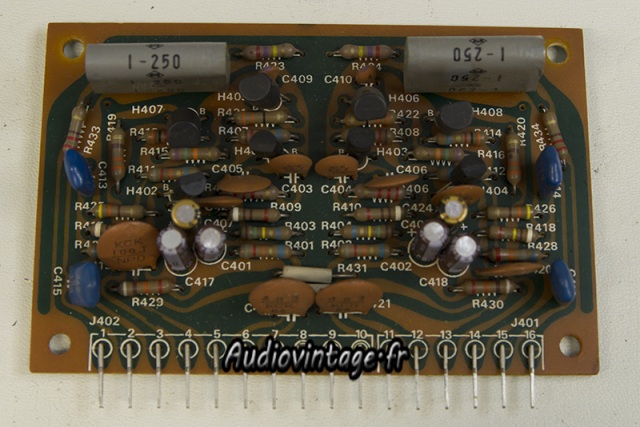

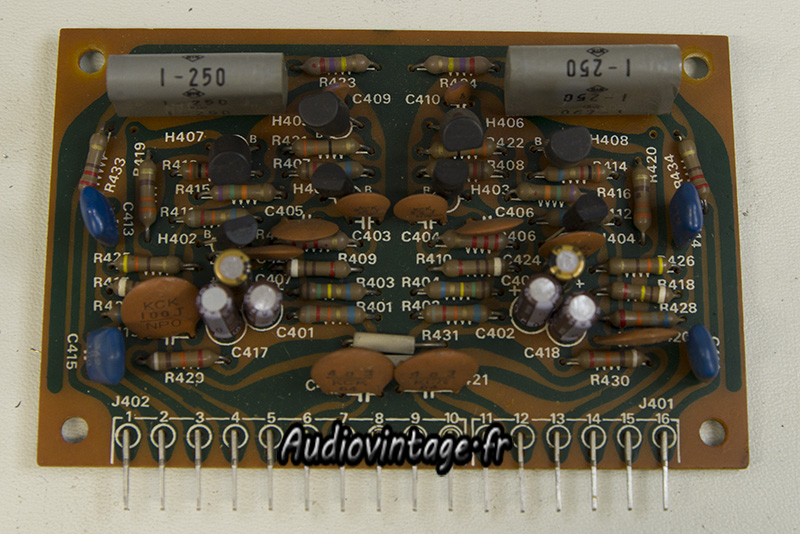

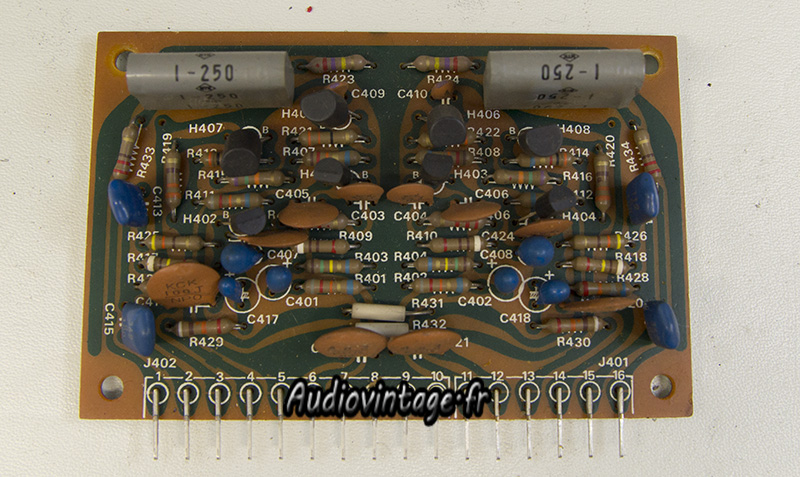

Sous la bête, la carte phono.
Démontage aisé ici aussi, cette carte se trouvant sur un connecteur à broches.
Nouveaux condensateurs en place.

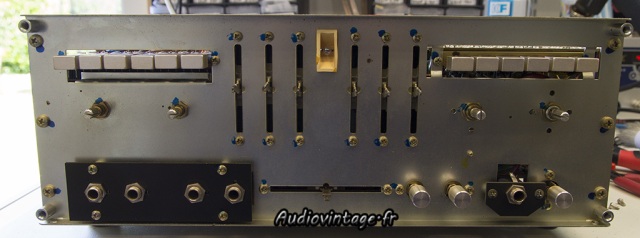

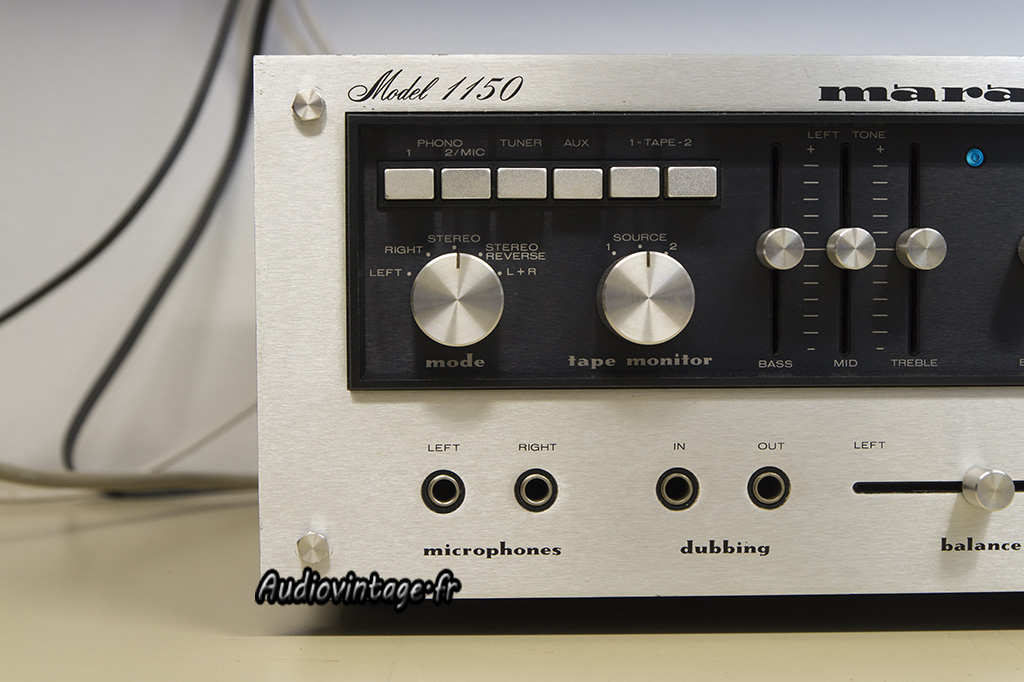

Pour la suite de la révision, il est nécessaire de déposer la façade.

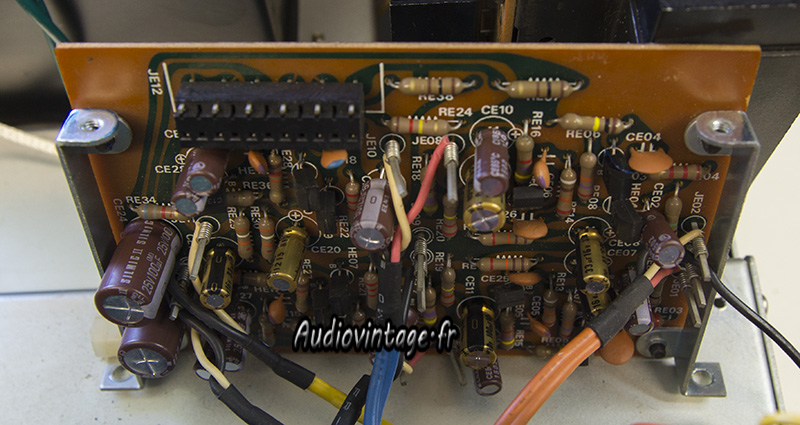

La carte filtre. C’est un peu plus compliqué. Elle est placée à la verticale derrière la carte de tonalité.
Nouveaux condensateurs ici aussi.

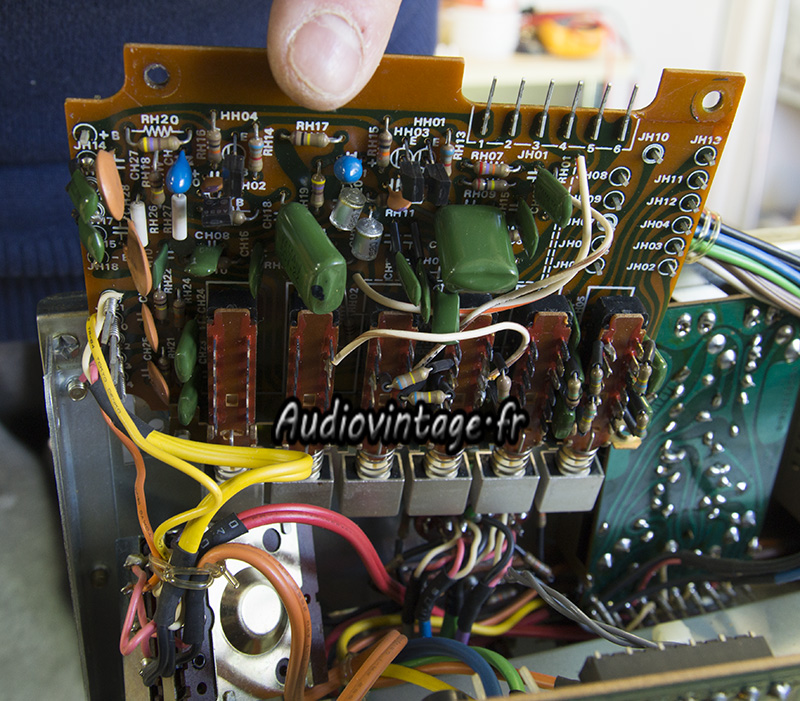

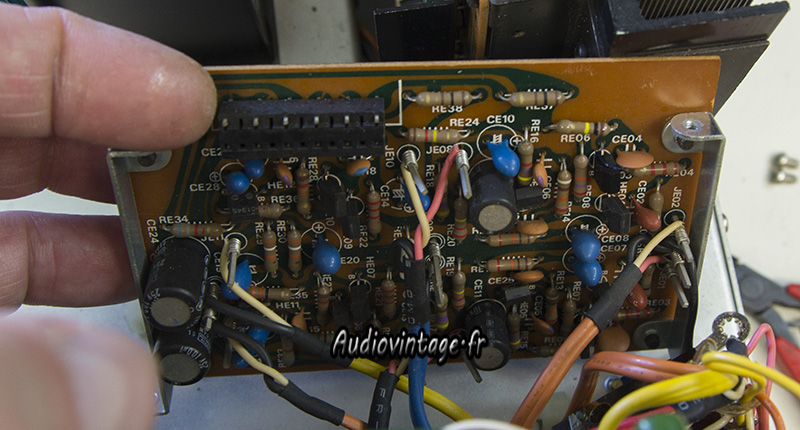

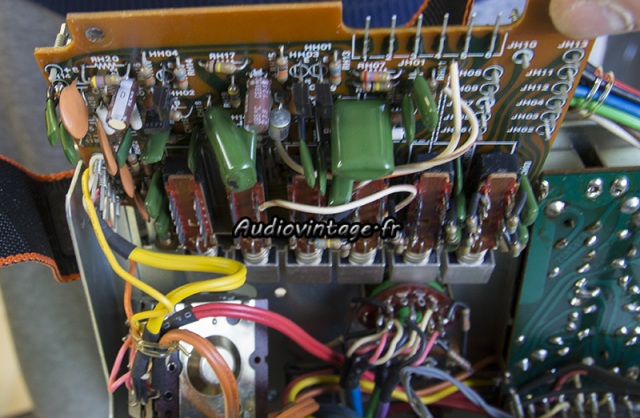

On termine par la carte « tone ». Avec la connectique abondante, il est difficile d’intervenir dessus.
Mais en étant patient, sans dessouder aucun fil, il est tout à fait possible de remplacer la totalité des condensateurs.
On passe ensuite au réglage des bias.

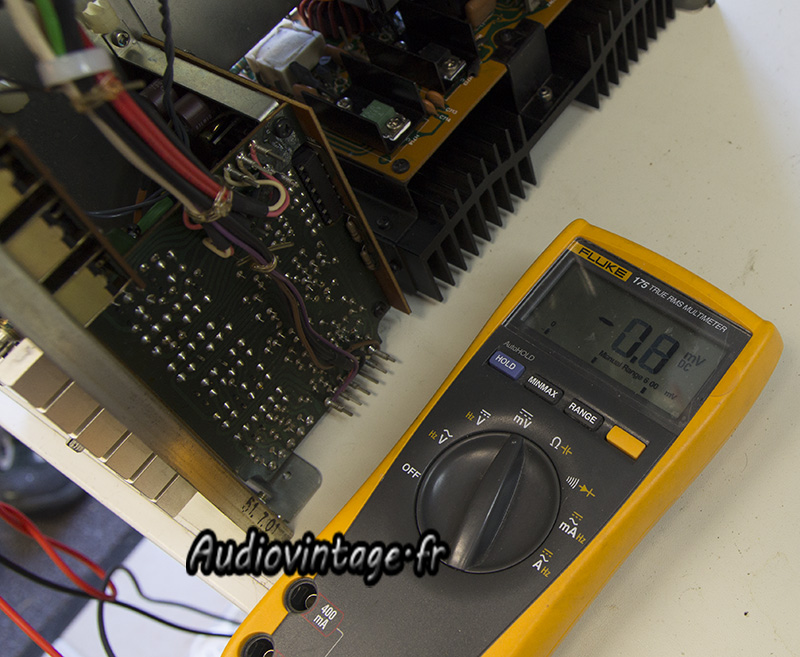

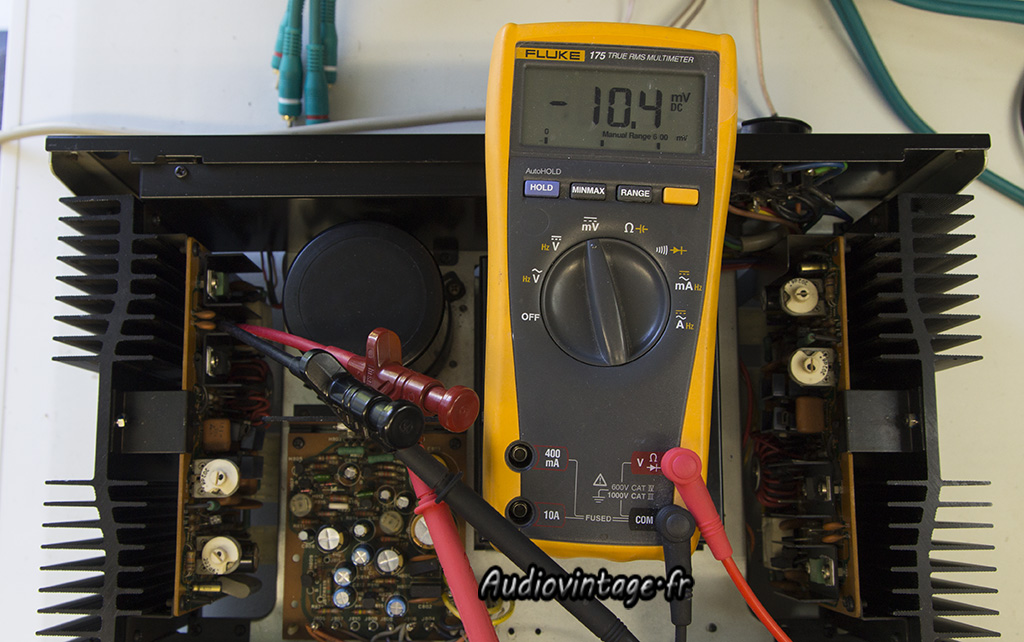

Des DC-offset

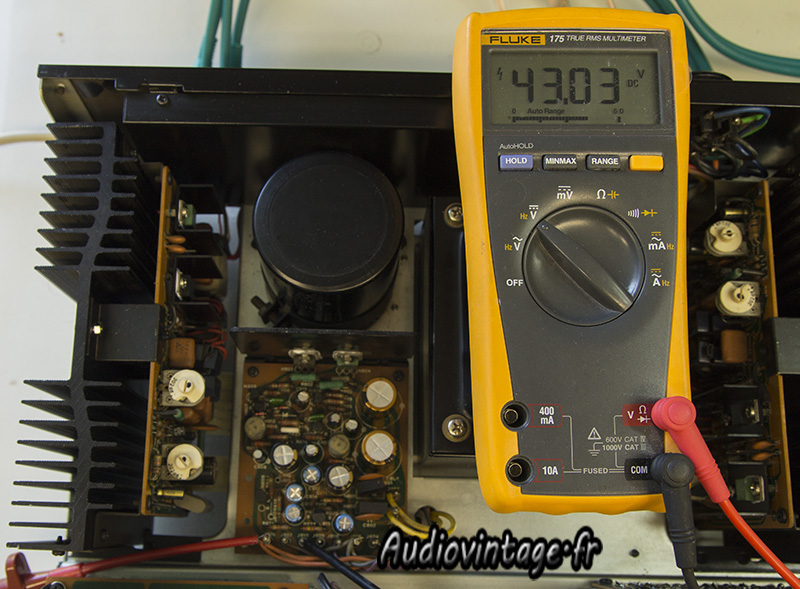

Et des tensions d’alim positive et négative.

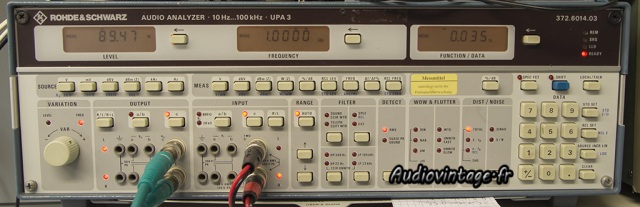

Banc de mesure, quasiment 2x90watts sous 8 ohms, les deux canaux en charge, à 1khz, avec une dht très faible.
La puissance annoncée par le constructeur est encore une fois très conservatrice : 2x75watts entre 20hz et 20khz.

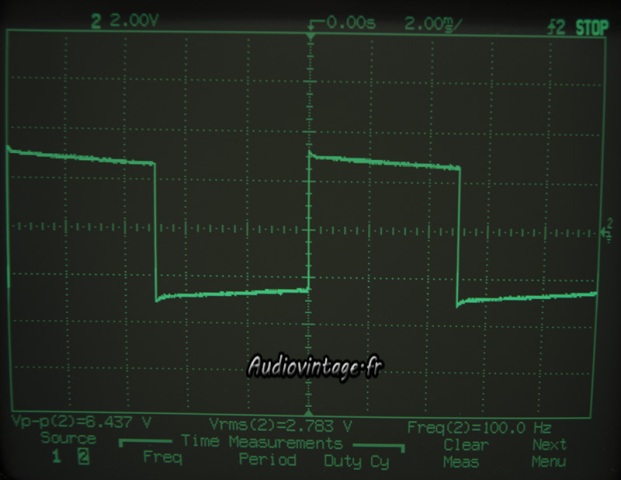

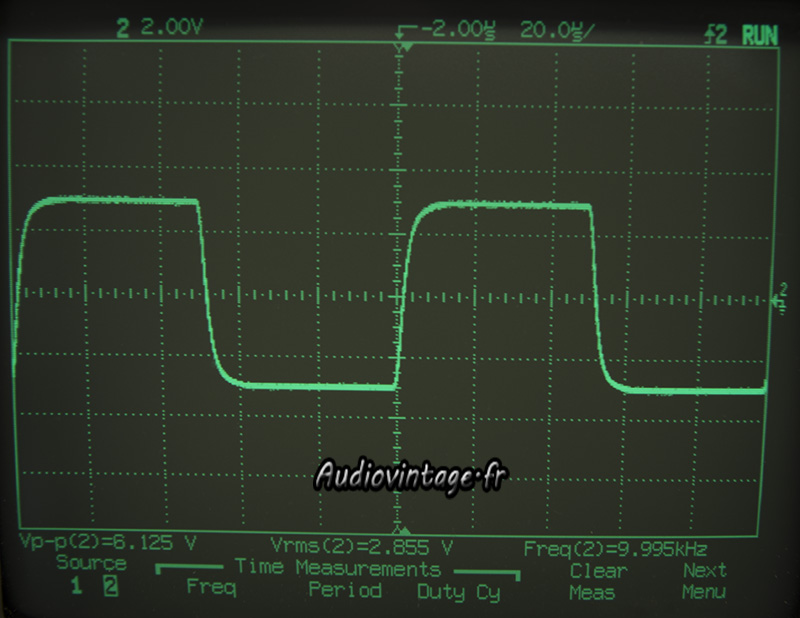

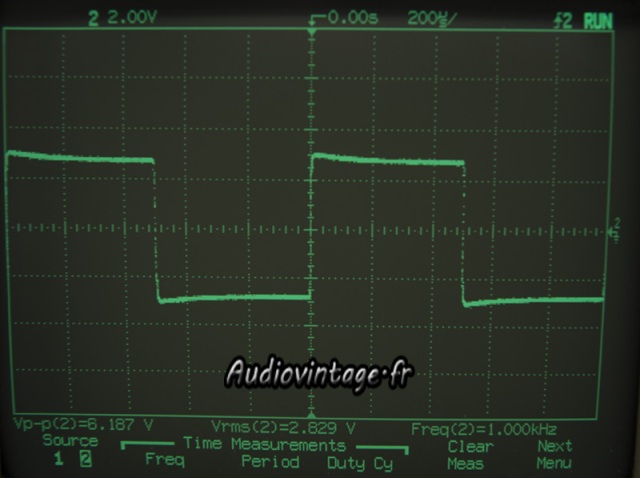

Quelques mesures sur signal carré à 100hz, 1khz et 10khz.

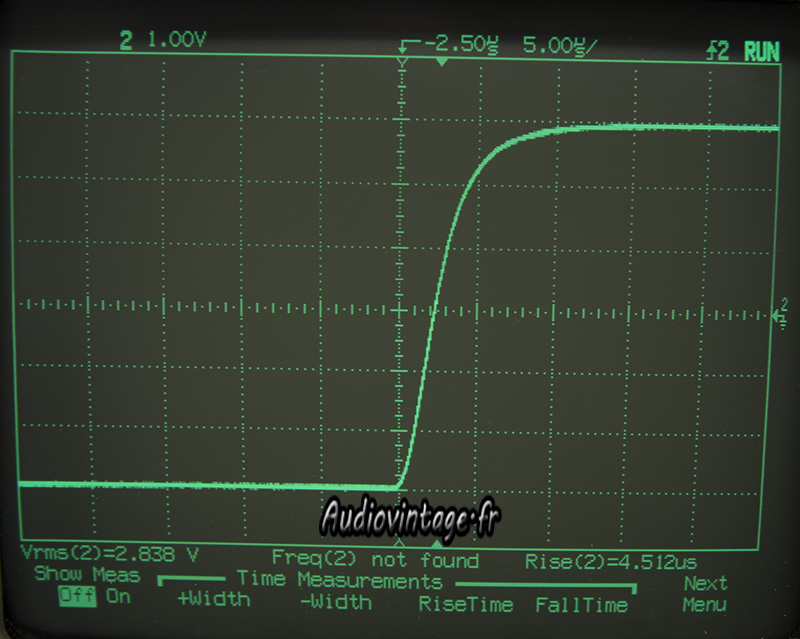

Temps de montée à 10khz.

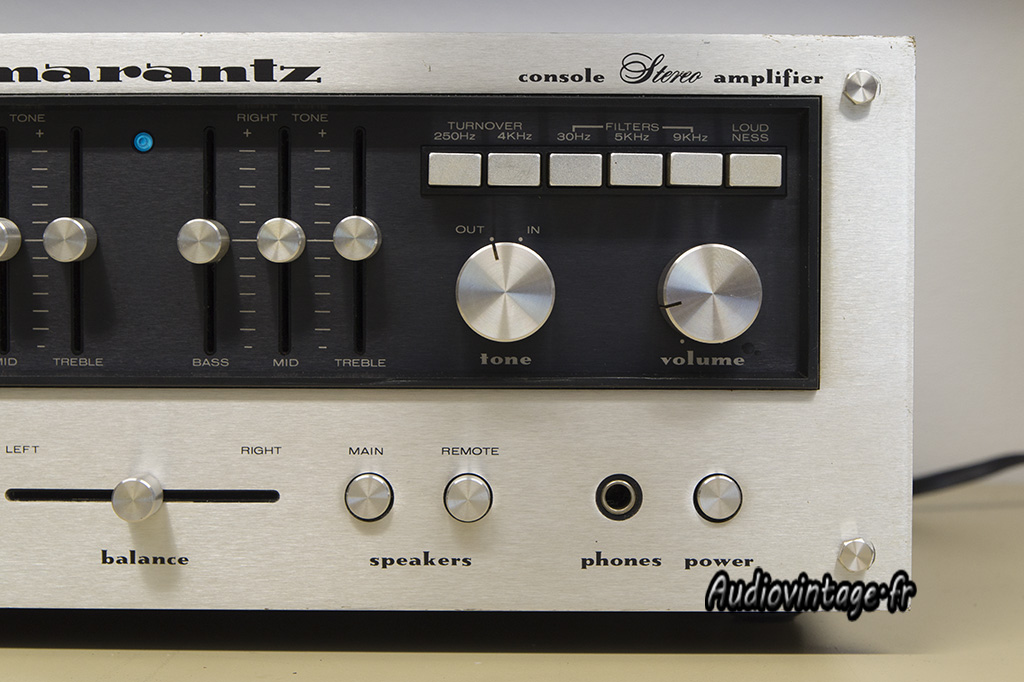

Détails…
Encore une fois du beau travail , il m’a juste suffit d’ouvrir le
capot pour voir tout le travail de nettoyage qui a été réalisé a l’intérieur de ce Marantz .. beau a regardé , agréable
à écouté , et aujourd’hui a lire .
Bonne continuation Thierry et merci .
Yannick
Merci Yannick !
Bonjour.
Heureux propriétaire d un 1150 également.
Sur mon ampli j ai l ampoule qui signale la mise sous tension qui est hs.
Ou pourrais je trouver ce genre d ampoule ?
Cordialement
Bonjour,
L’ampoule est une 5v 30ma. On peut en trouver chez Mouser par exemple (réf : 560-7210). Cordialement Thierry.
Bonjour, pouvez vous m’aider. J’ai un Marantz 1070 et le voyant de mise sous tension est HS . Je n’arrive pas à trouver la bonne ampoule. Auriez vous une référence ?
Bonjour,
la référence est IN1008030.
Cordialement, Thierry.
Merci beaucoup mais savez où je me procurer l’ampoule ?
Une simple recherche Google avec la référence donnée devrais vous aider….
Cordialement.
