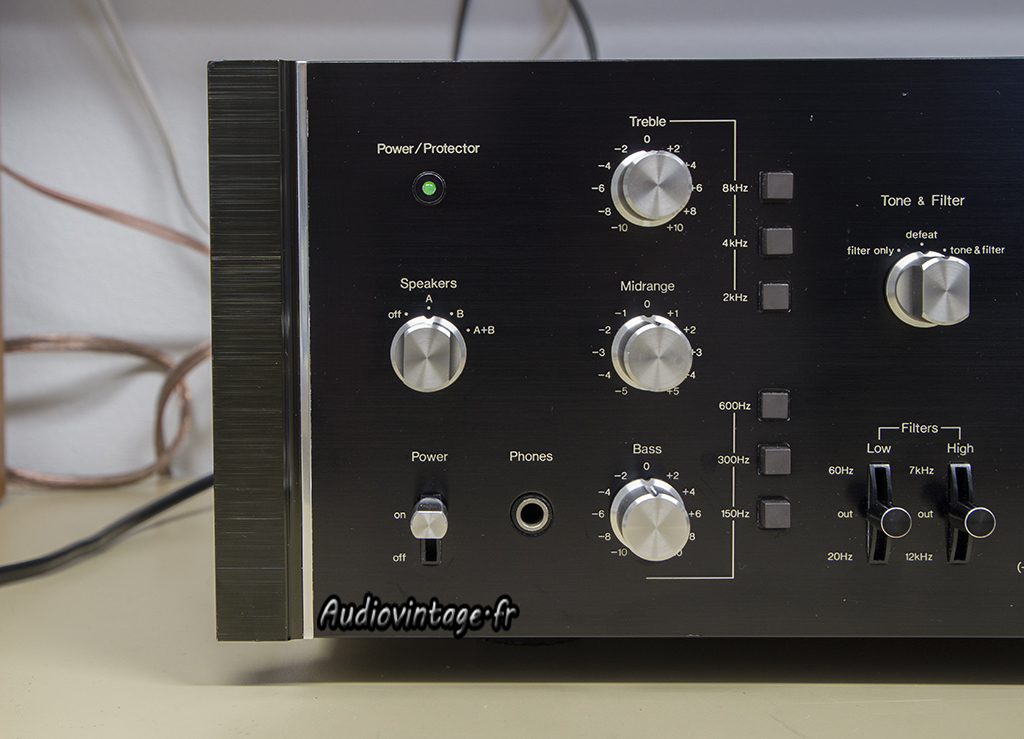

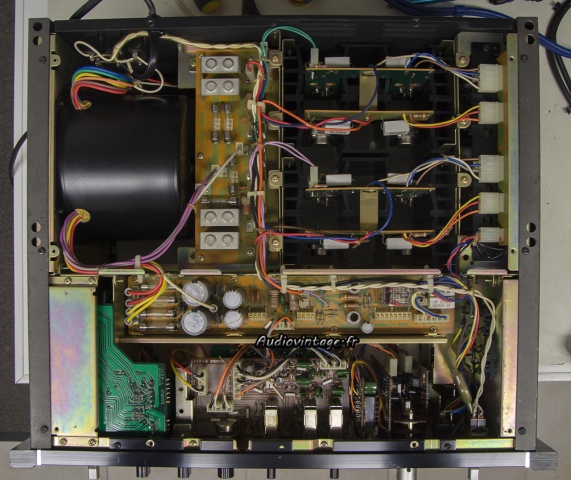

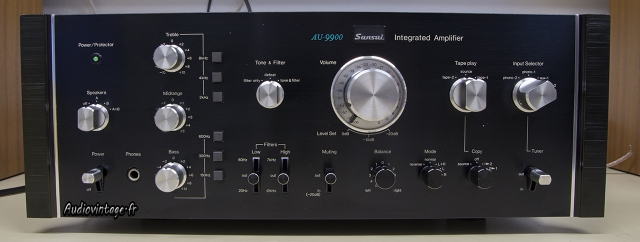

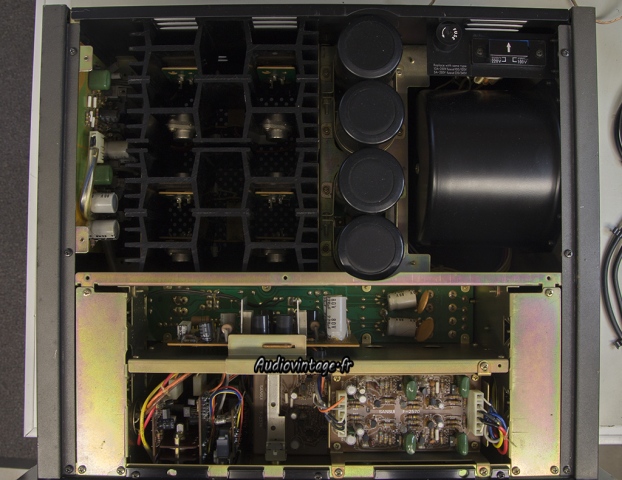

Superbe intégré de 1975. A peine plus jeune que moi, il est arrivé pour une révision complète.



Il est fonctionnel. Un peu de « crachouille » dans les commandes, trace d’une ancienne intervention sur l’étage phono.

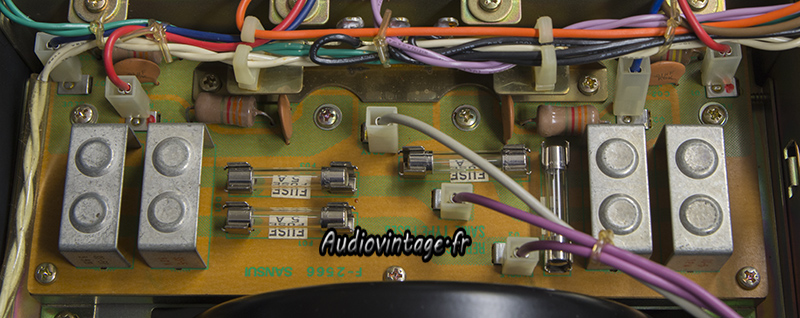

Sous ce circuit imprimé…

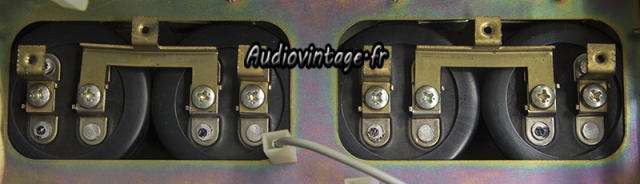

…on trouve les condensateurs de filtrage originaux. Les mesures réalisées sur ceux-ci sont tout simplement parfaites.

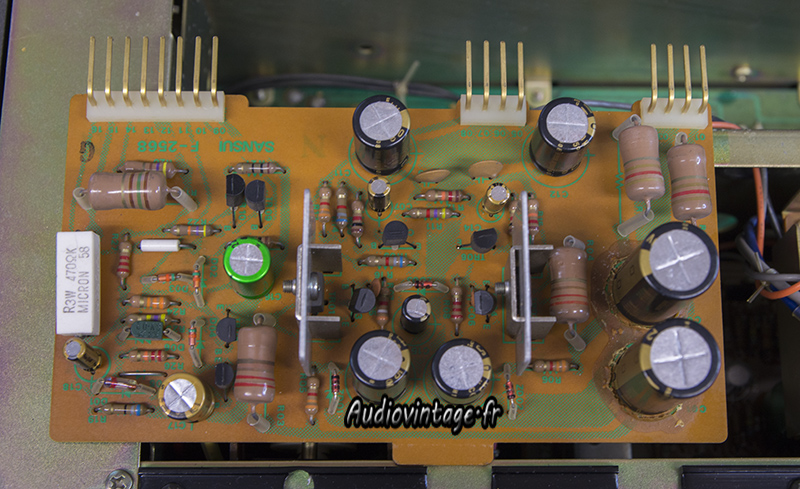

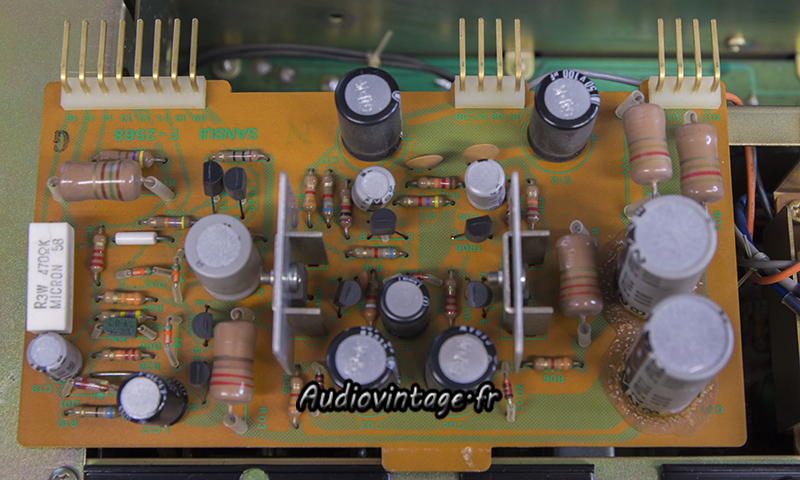

Alimentation régulée.

Nouveaux condensateurs chimiques en place.

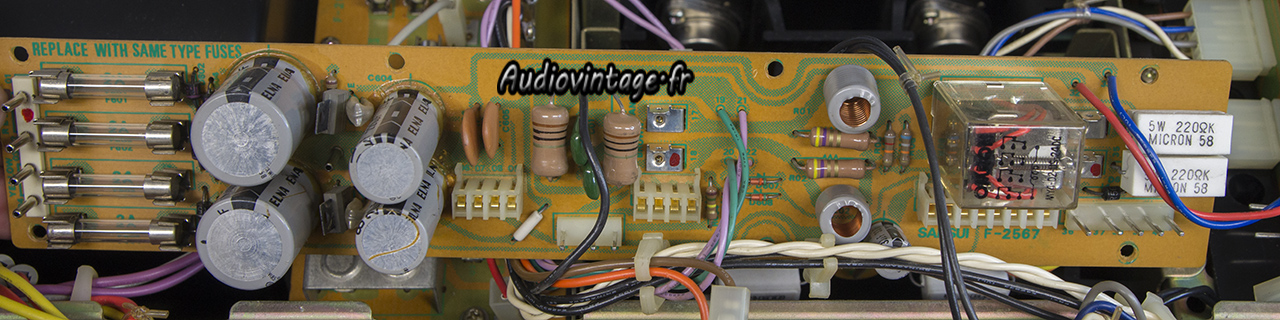

Alimentation du circuit driver.

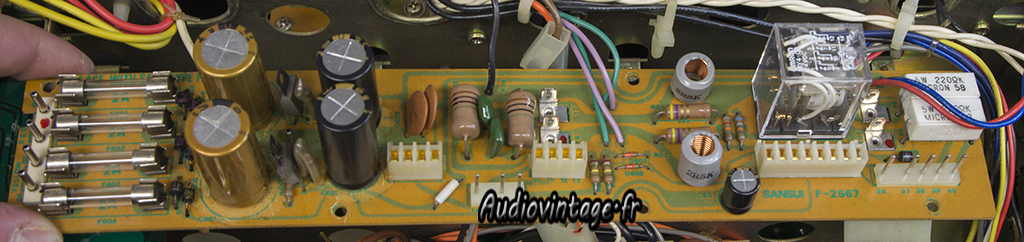

Nouveau relai en place. Les condensateurs chimiques sont remplacés (dessus et dessous).

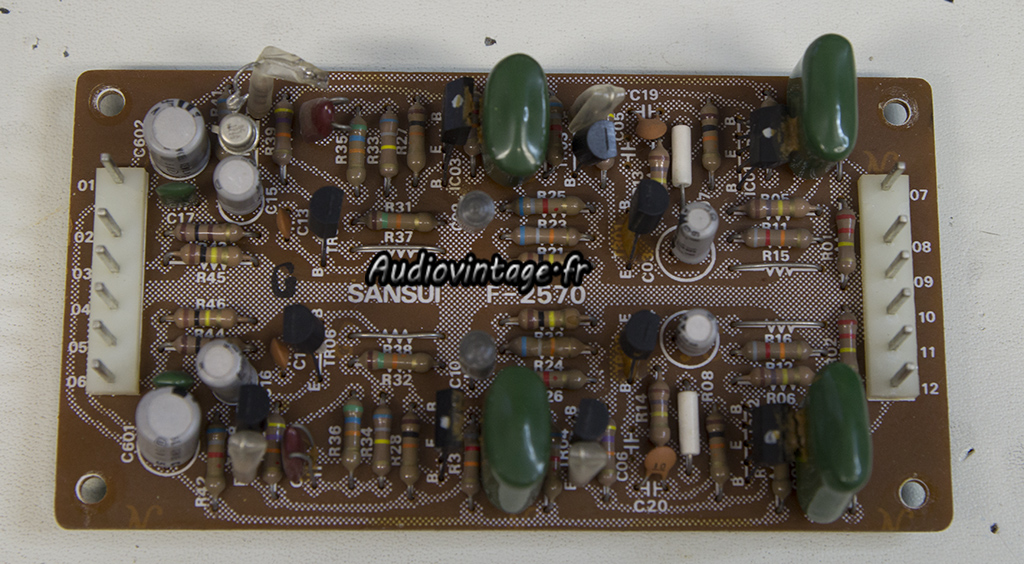

L’étage phono. Par le passé, un transistor en boitier métal a été utilisé pour réparer cette section.
De plus, ayant déjà eu pas mal de soucis avec les doubles transistors présents ici (5 pattes), ils seront tous remplacés dans cet appareil (quatre ici et six autres dans d’autres sections).

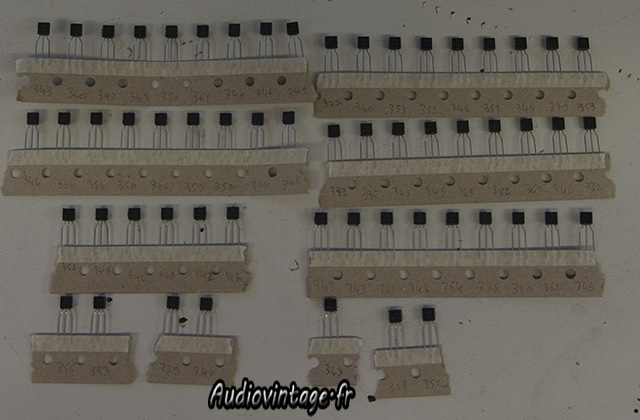

Mais avant de les changer, appairage de remplaçants.

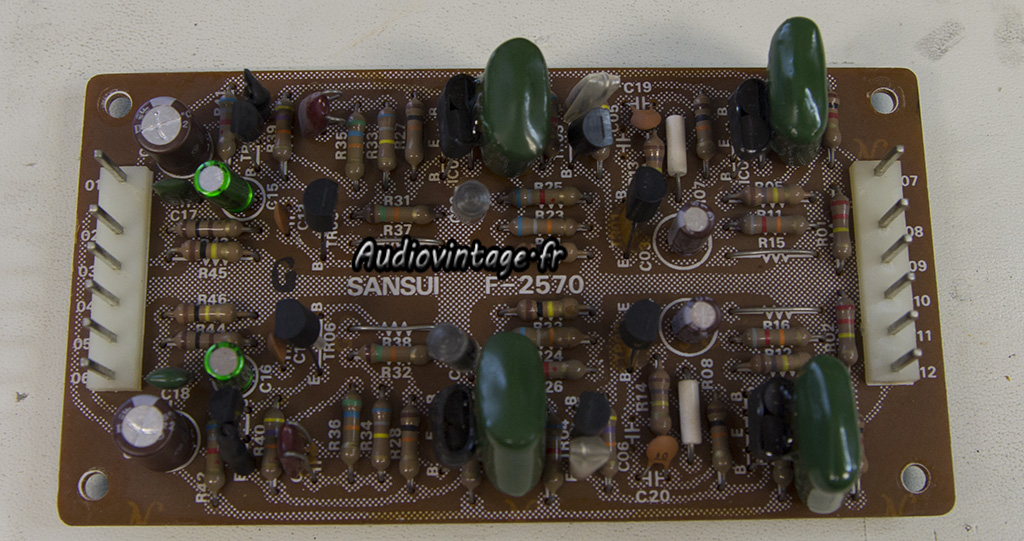

Nouveaux condensateurs et transistors en place.

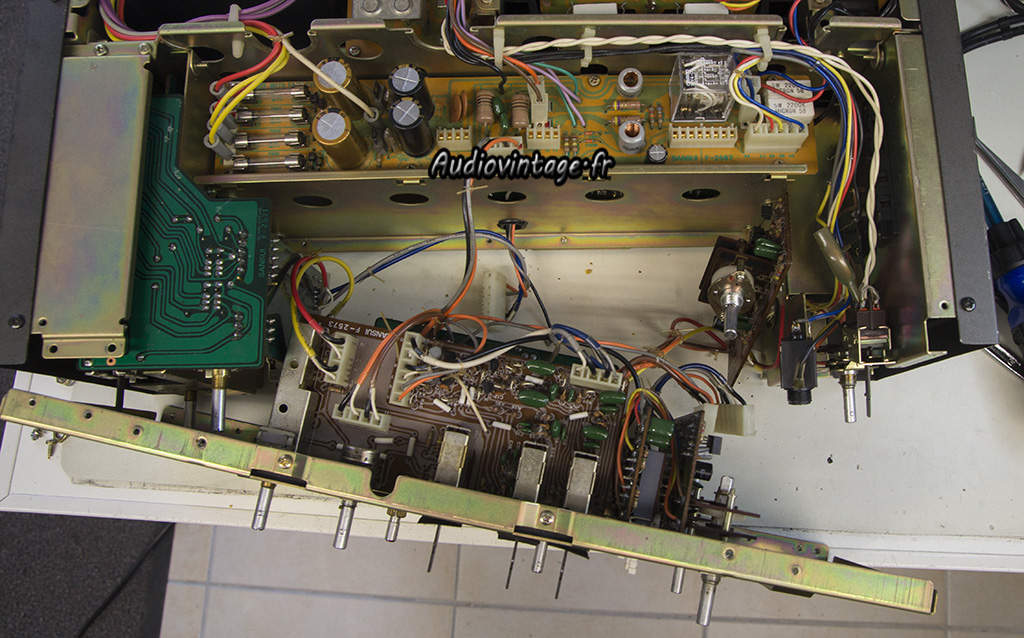

Séance « dépiautage »

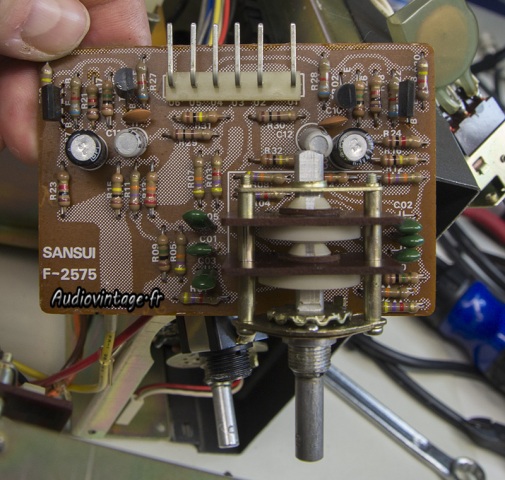

F2575 « tone midrange circuit board ».

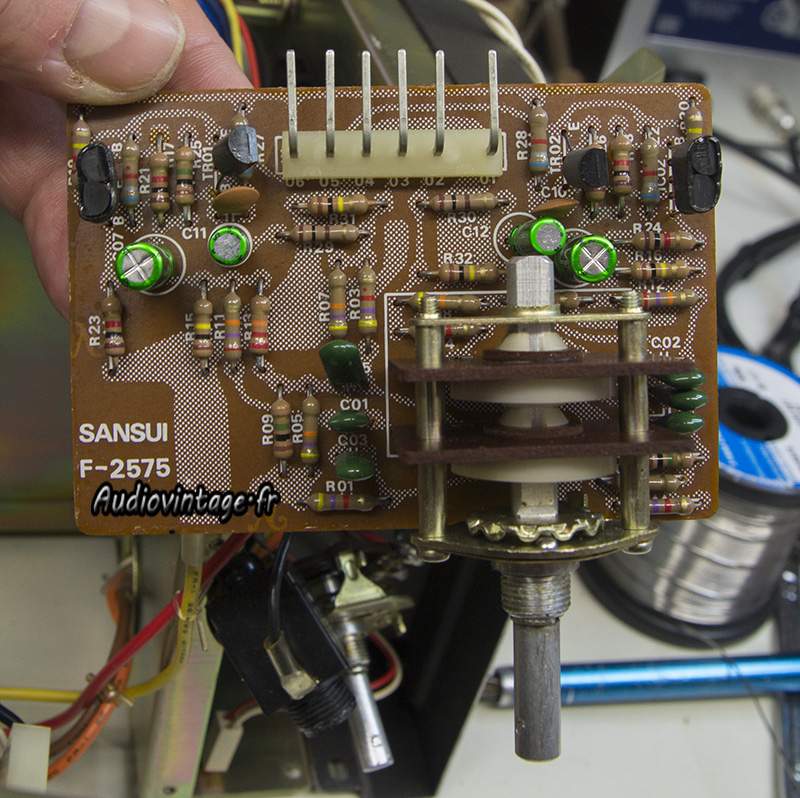

Condensateurs et double transistors remplacés.

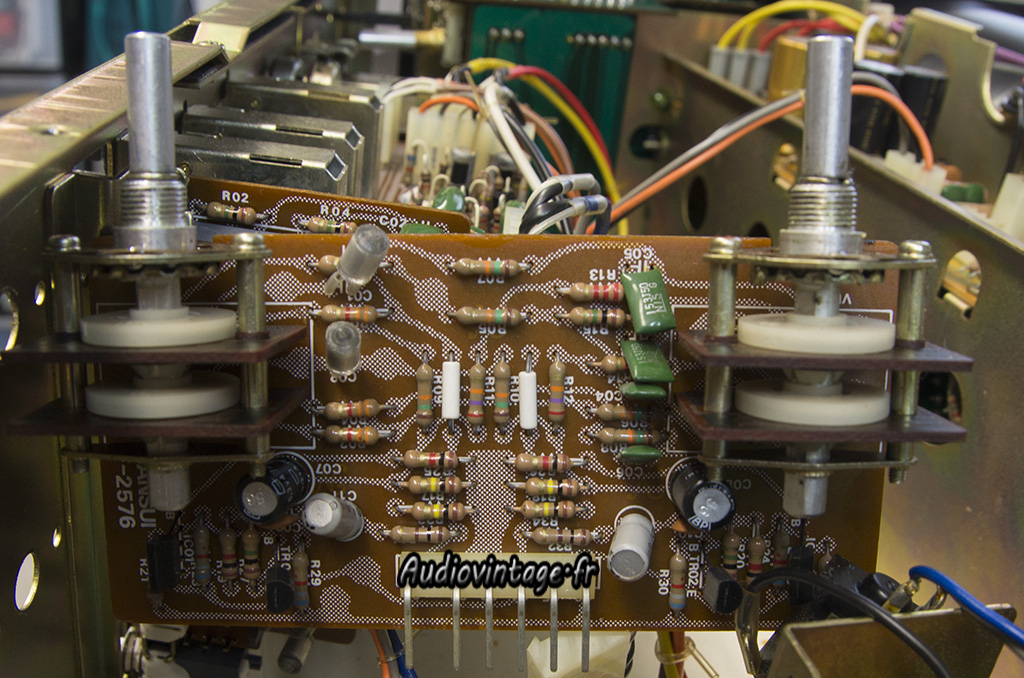

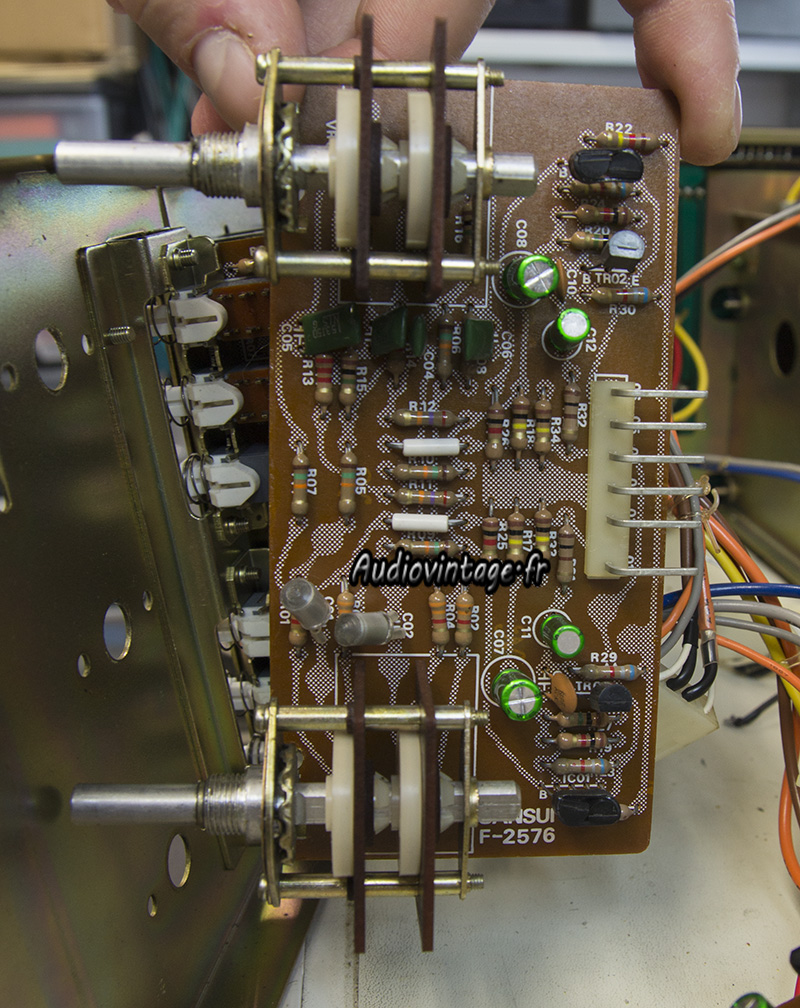

F2576, le circuit pour les graves et aigus cette fois-ci.

Même punition.

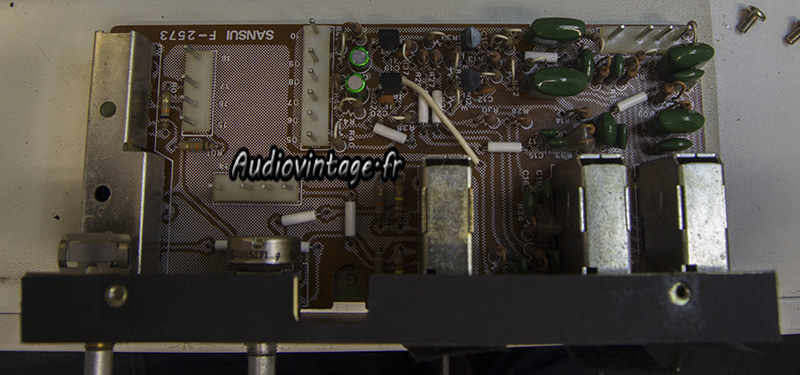

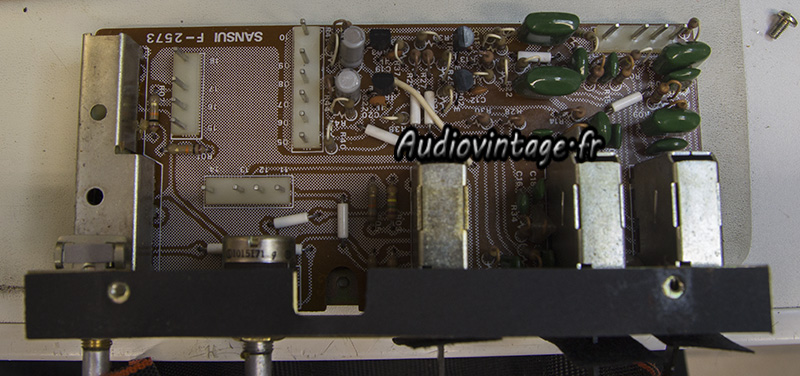

F2573, section filtre.

Nouveaux condensateurs.

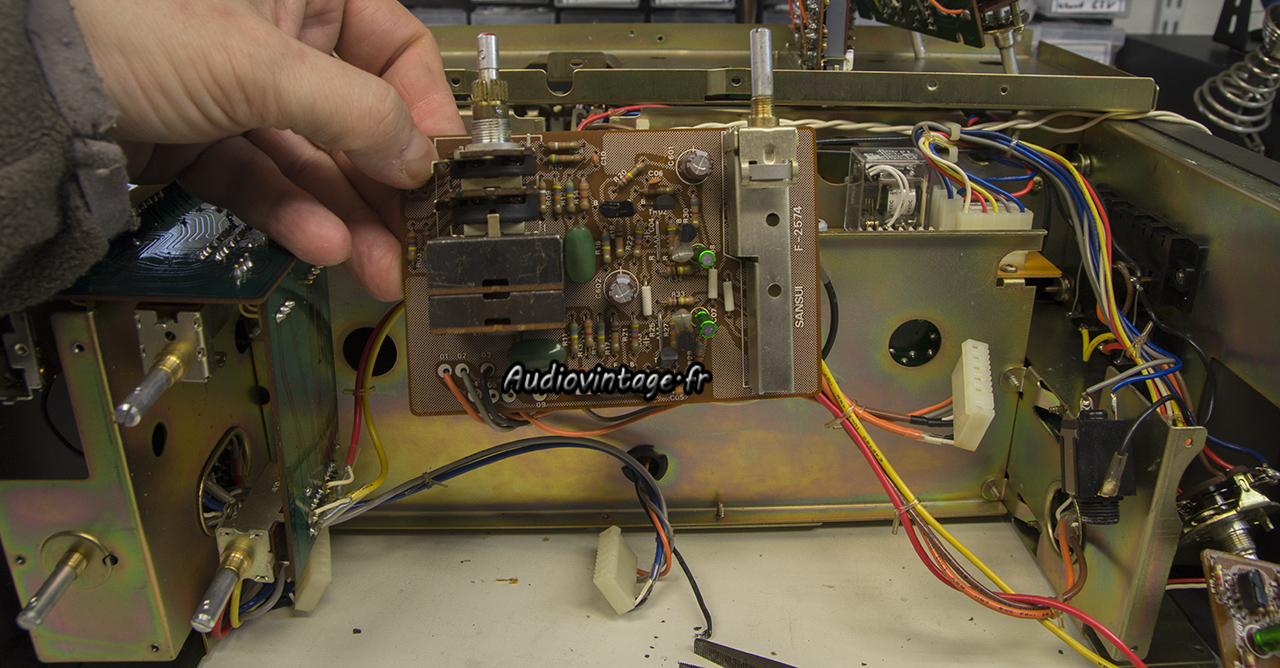

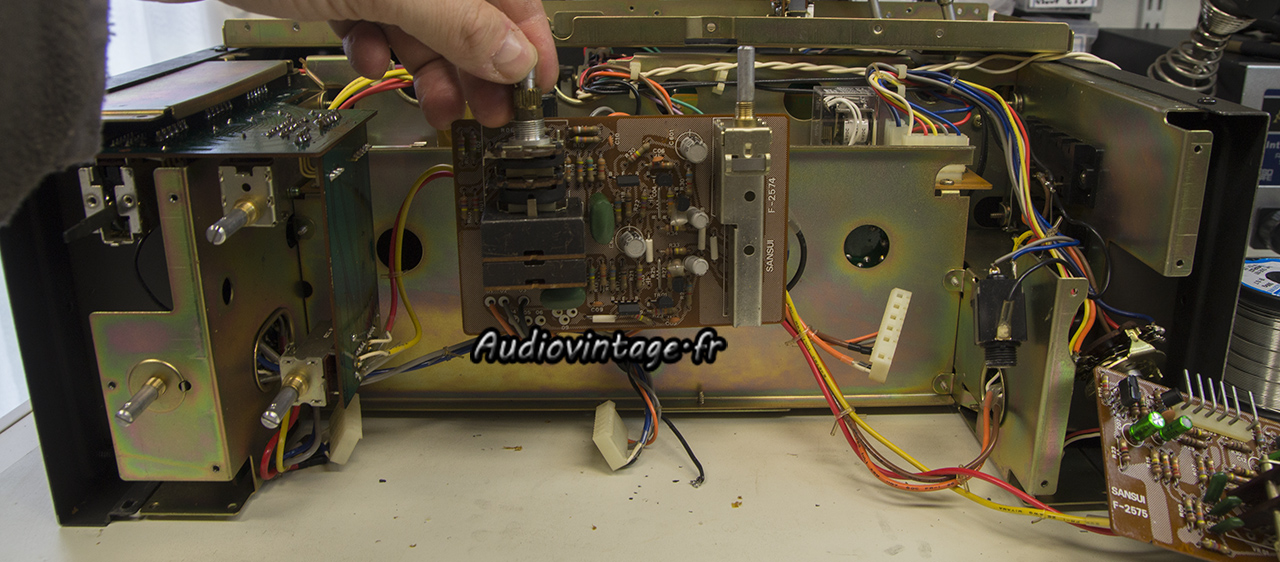

F2574, buffer amp.

Condensateurs et transistors neufs.

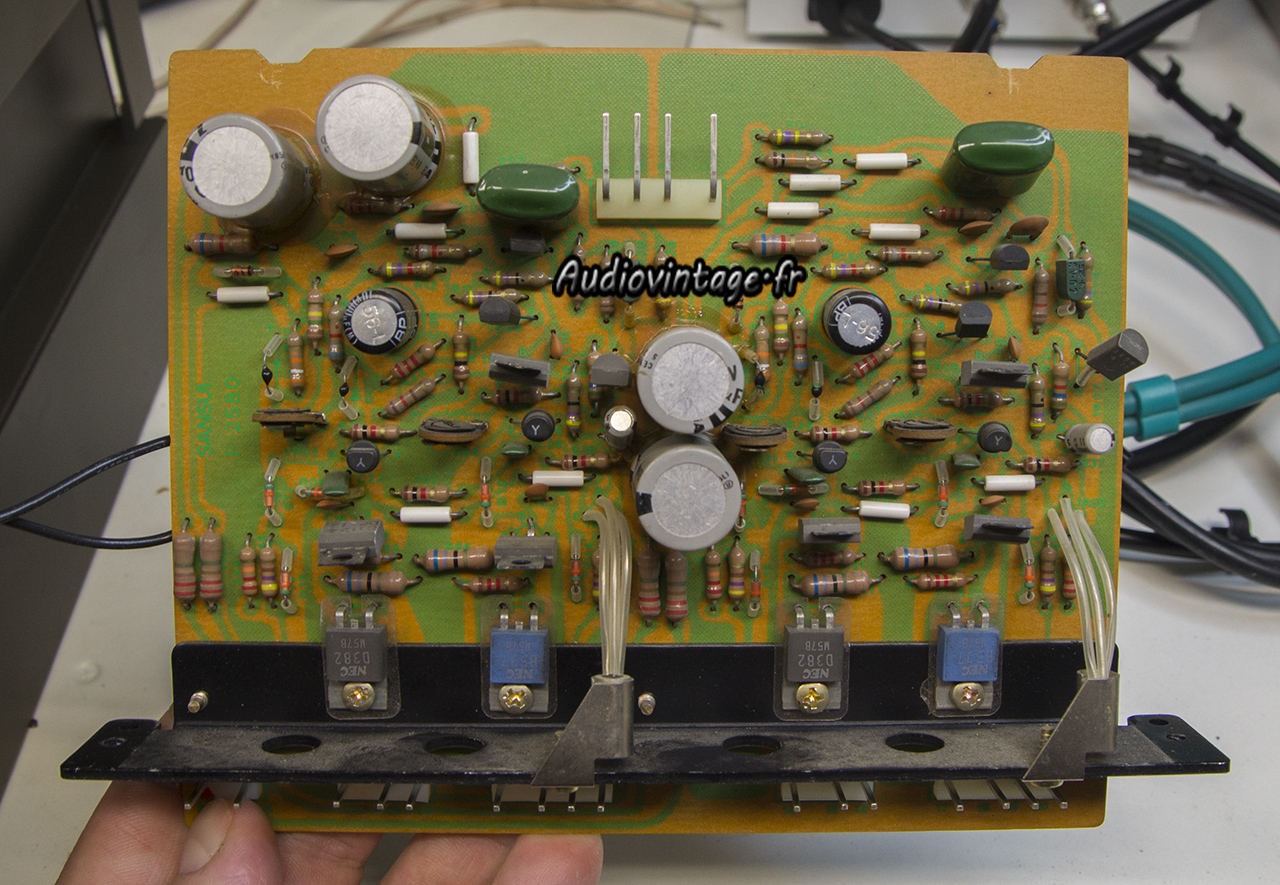

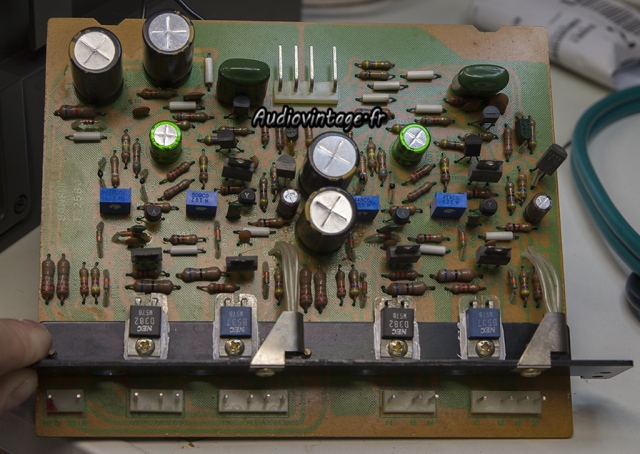

La section driver.

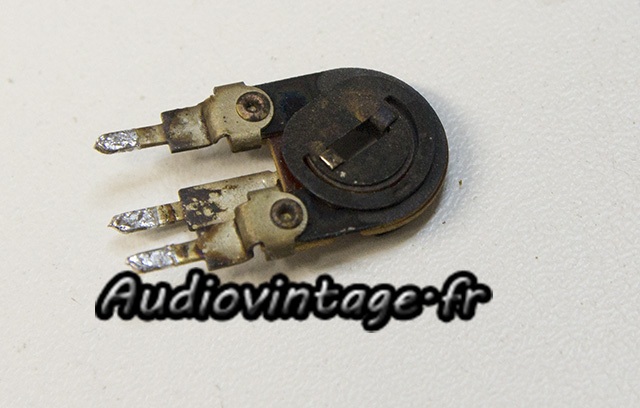

Tenter de régler un appareil avec des trimmers dans cet état est risqué !

Condensateurs chimiques et trimmers neufs. Les drivers ont été démontés pour leur appliquer de la graisse fraiche.

Bloc de « puissance » d’un des deux canaux.

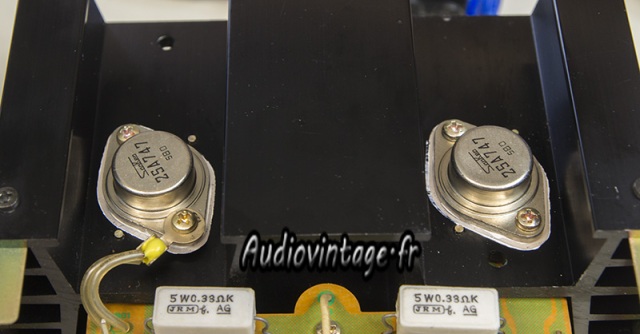

Nouvelle graisse en place.

Réglage de l’offset. Il faut des outils longs et non métallique pour régler cet appareil.
Les rouges sont positionnés sur les trimmers d’offset. Les jaunes sur ceux du bias.

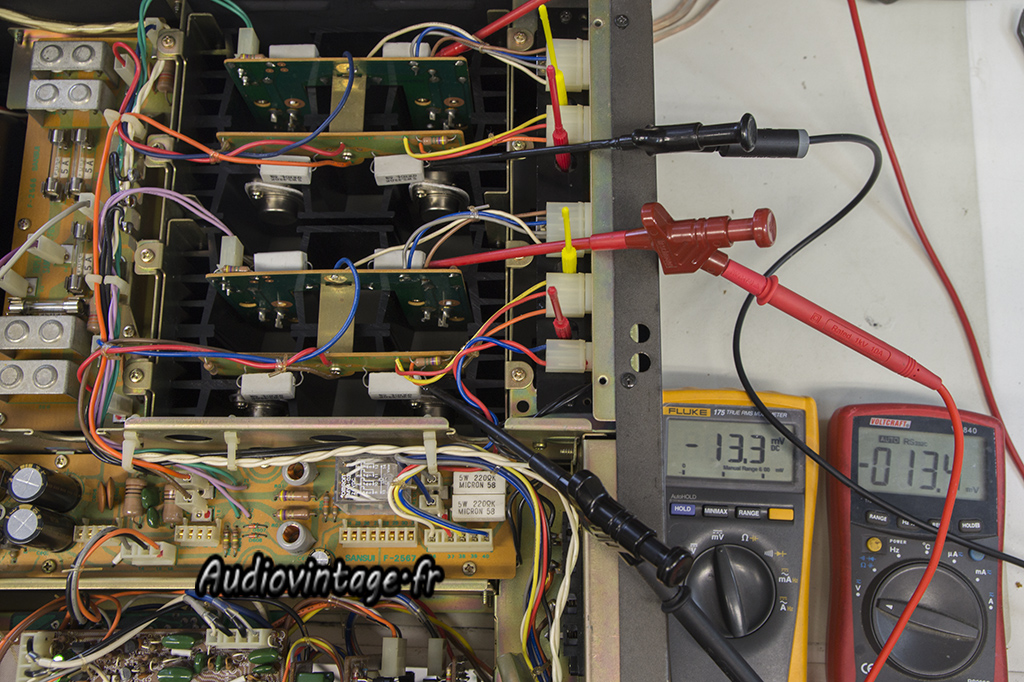

Et donc, réglage du bias.

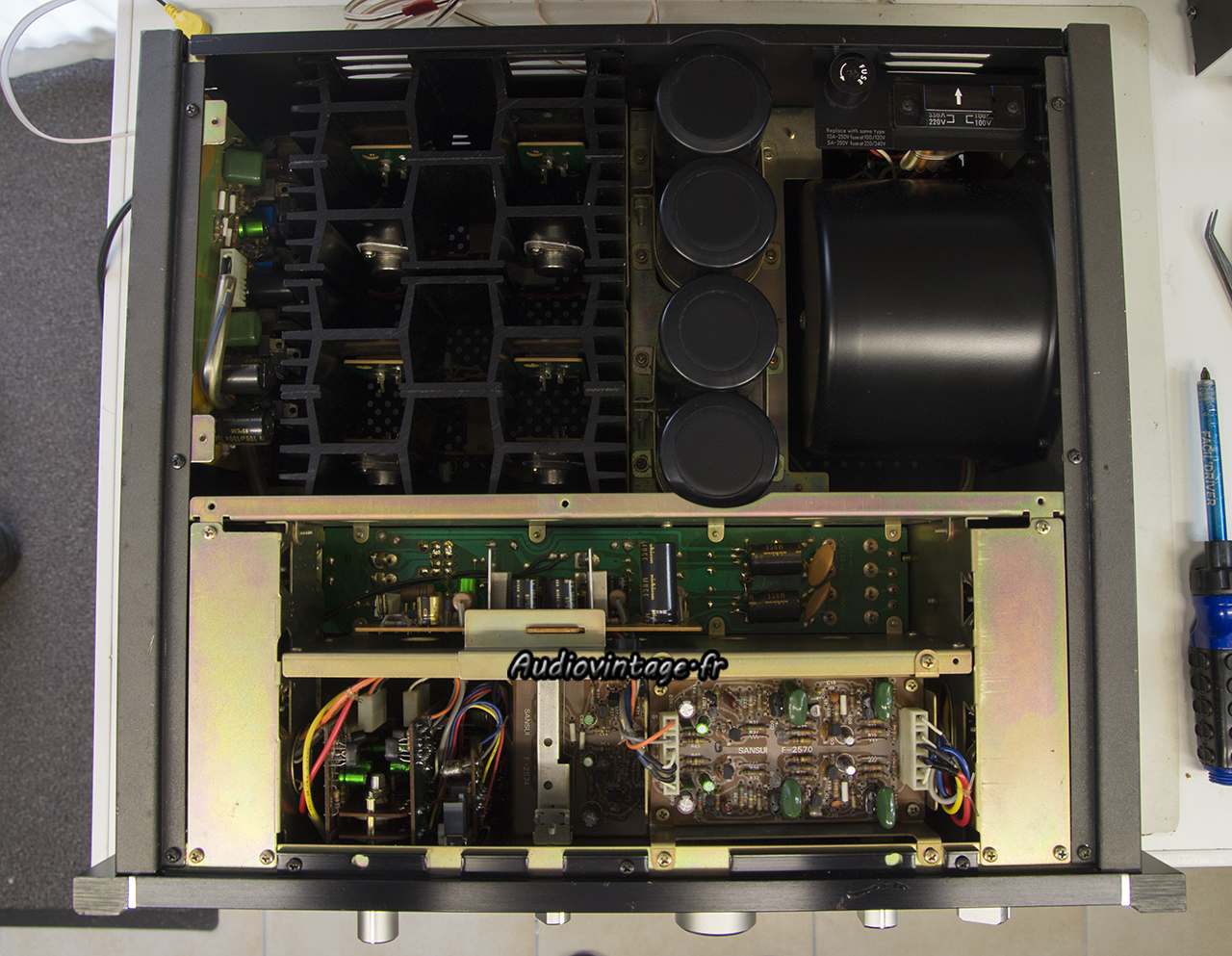

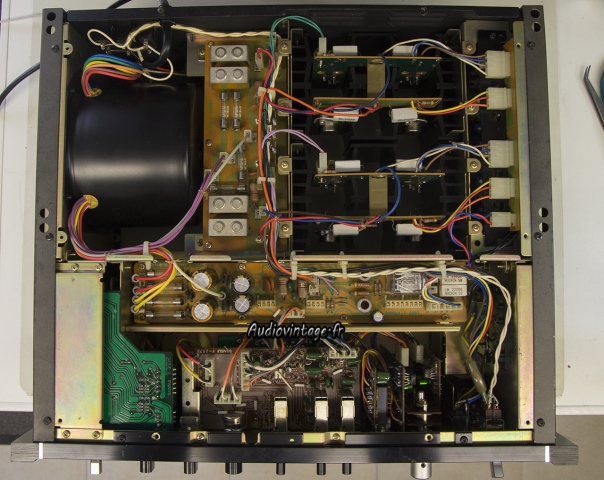

Terminé.

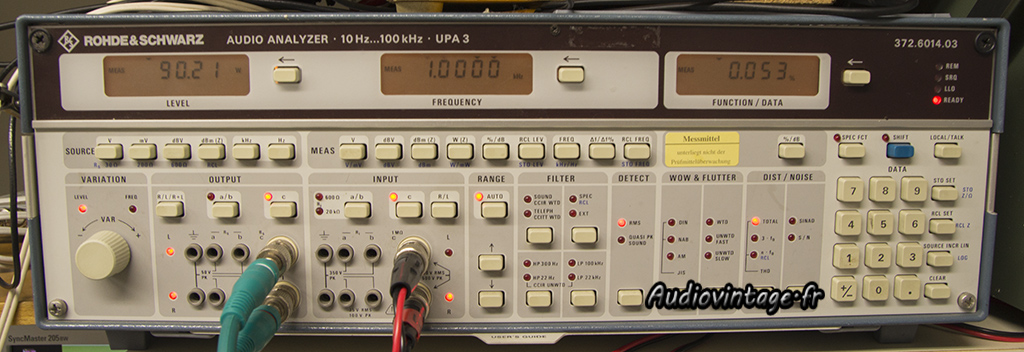

Passage au banc de mesure. Le constructeur annonce un maximum de 0.08% de dht dans les mêmes conditions de mesure. On est en dessous, c’est parfait.

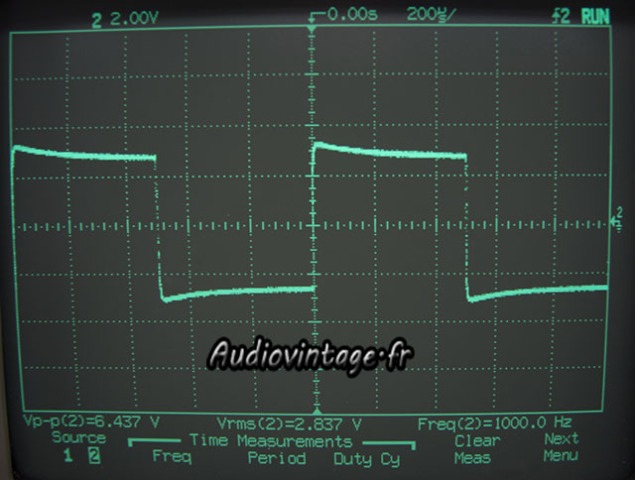

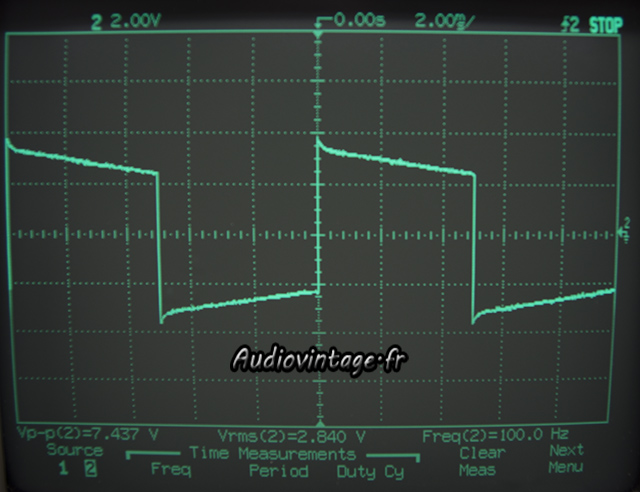

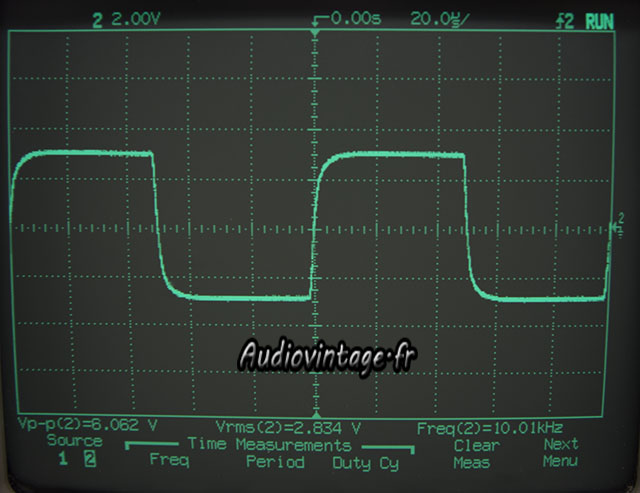

Signal carré à 100hz, 1khz et 10khz.

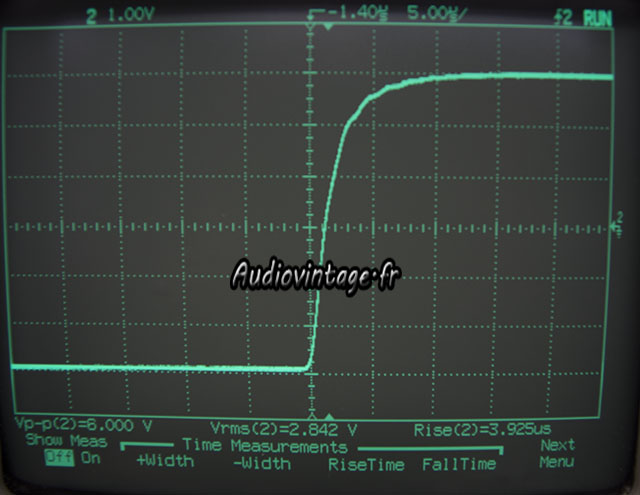

Temps de montée à 10khz.

Détails….
