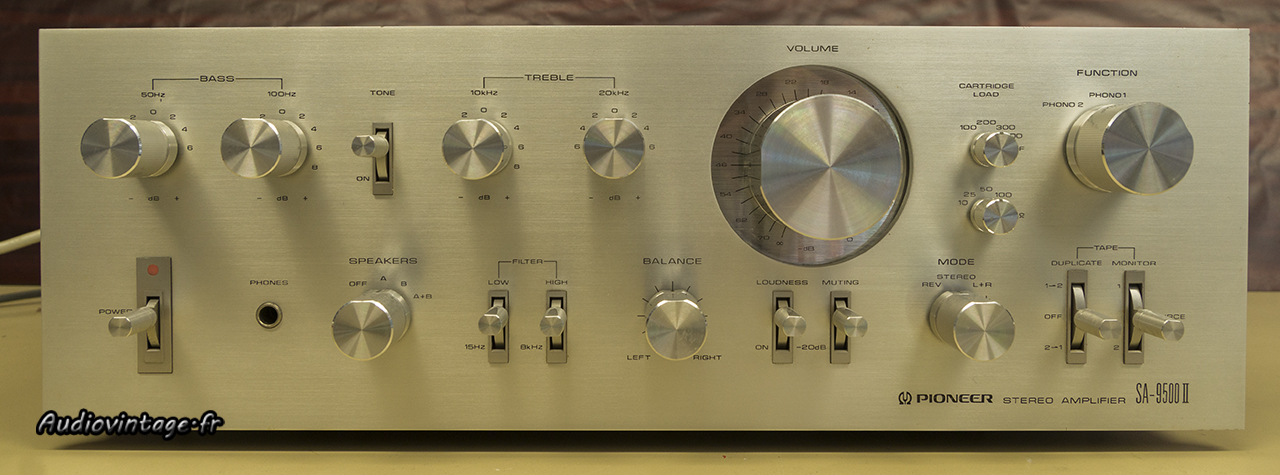

Environ 6500 km. C‘est la distance approximative qui sépare l’atelier Audiovintage du propriétaire de ce Pioneer SA-9500 II. Sa révision complète lui aura donc fait faire 13.000km, joli voyage 🙂

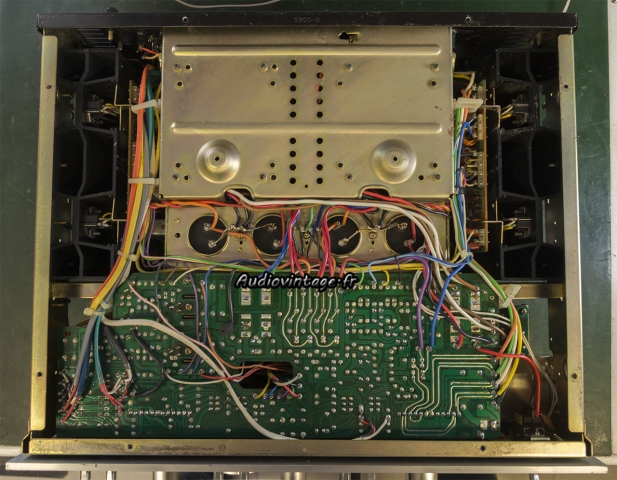

A sa réception, l’appareil est fonctionnel mais souffre de nombreux et agaçants mauvais contacts. De l’oxydation est présente à quelques endroits. Le câble secteur original a été remplacé par une prise iec. L’intervenant ayant, pour ce faire, découpé l’arrière de l’appareil, lui-même légèrement tordu en son milieu.

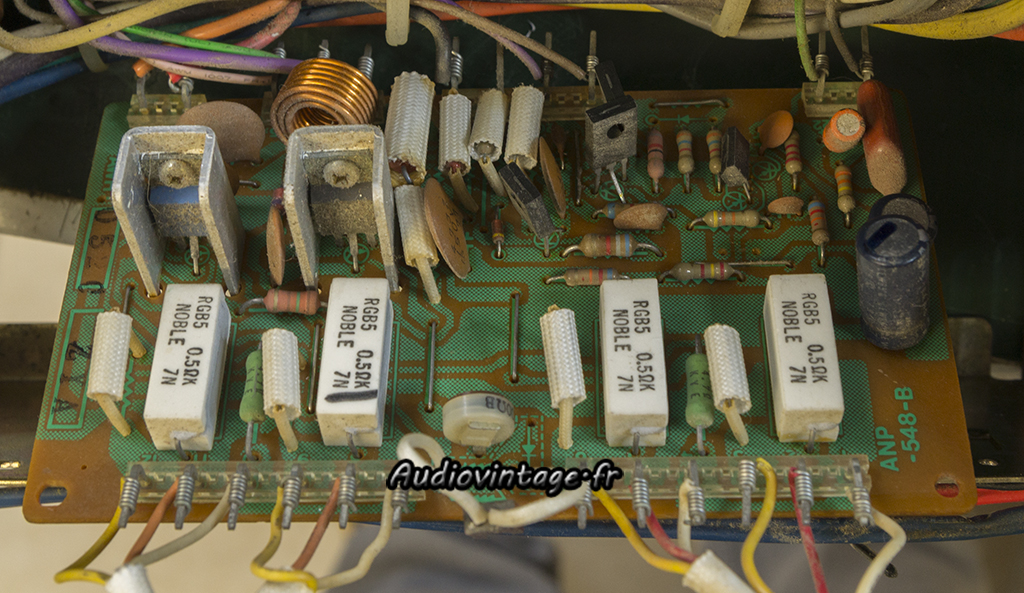

Démontage d’un des deux circuits drivers.

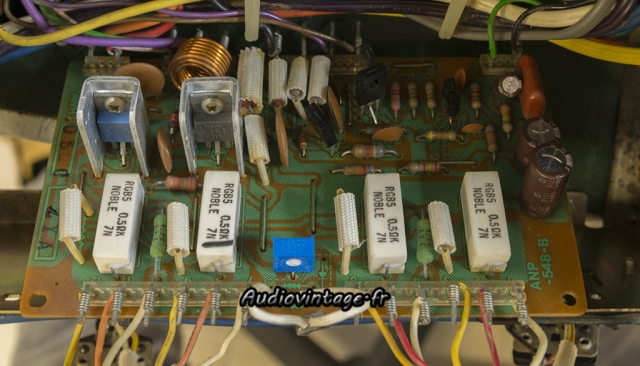

Condensateurs chimiques neufs, les transistors drivers ont été démontés, mesurés et remontés avec de la graisse fraiche.
Les résistances ajustables de bias ont été remplacées.

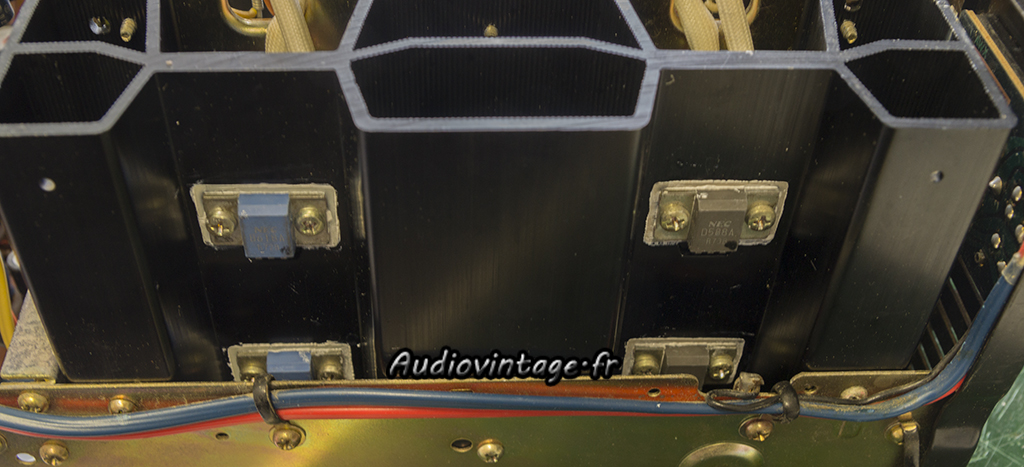

Le tout est remonté sur le radiateur qui a été démonté et nettoyé. Les transistors de puissances ont été mesurés et posés avec de la graisse fraîche.
Le second canal reçoit des soins identiques.

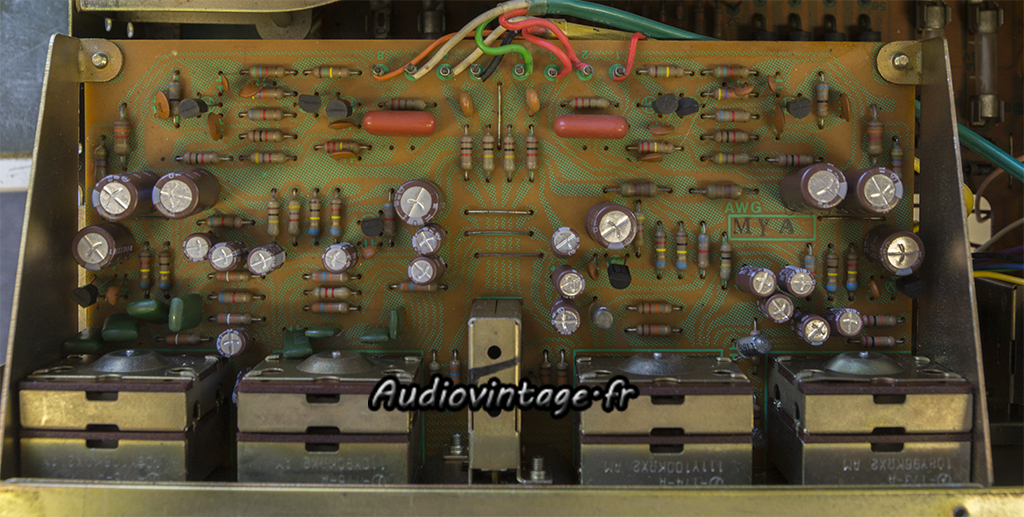

Le circuit de tonalité à revoir.

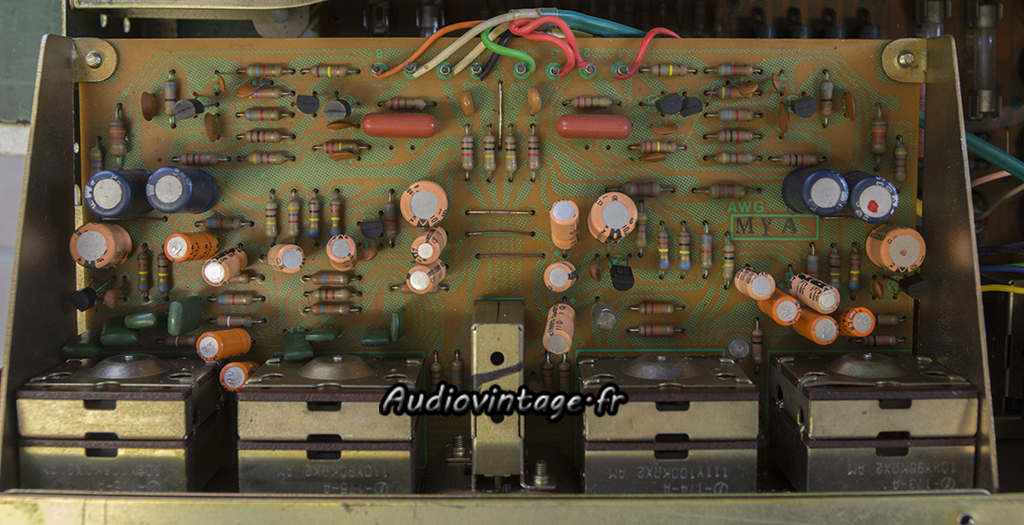

Condensateurs chimiques neufs partout.

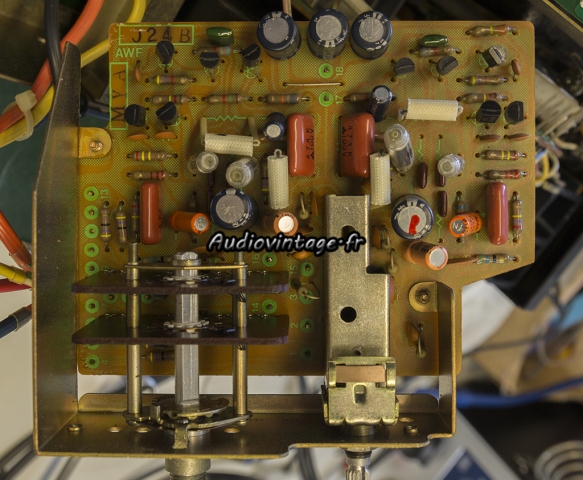

Le circuit phono.

Condensateurs neufs également.

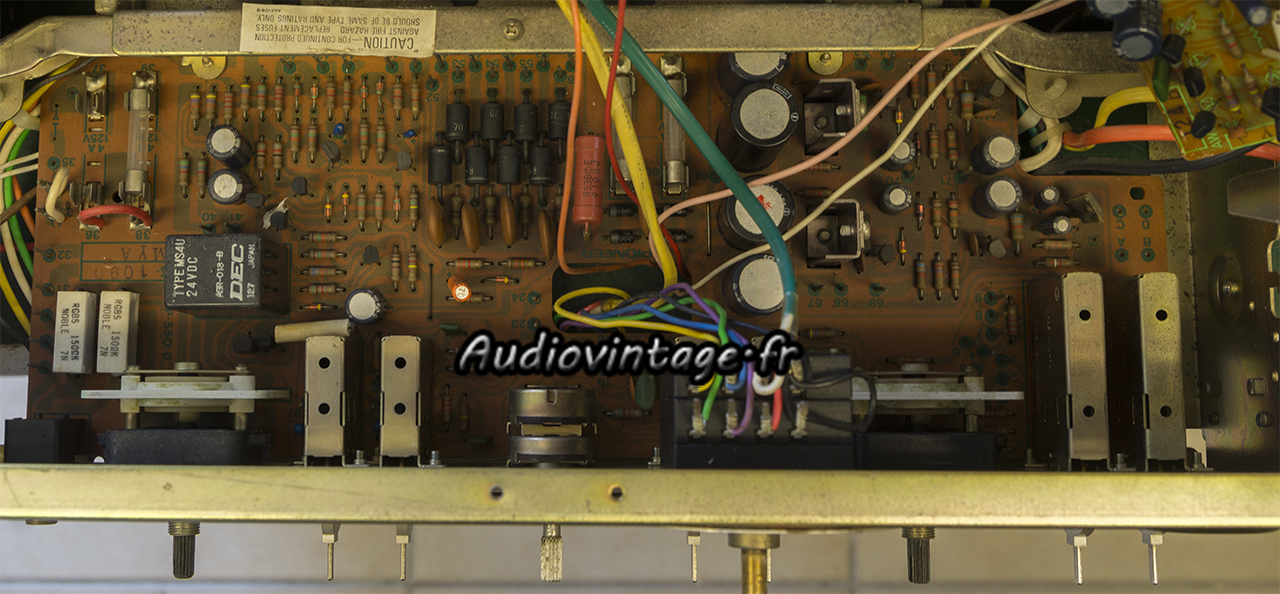

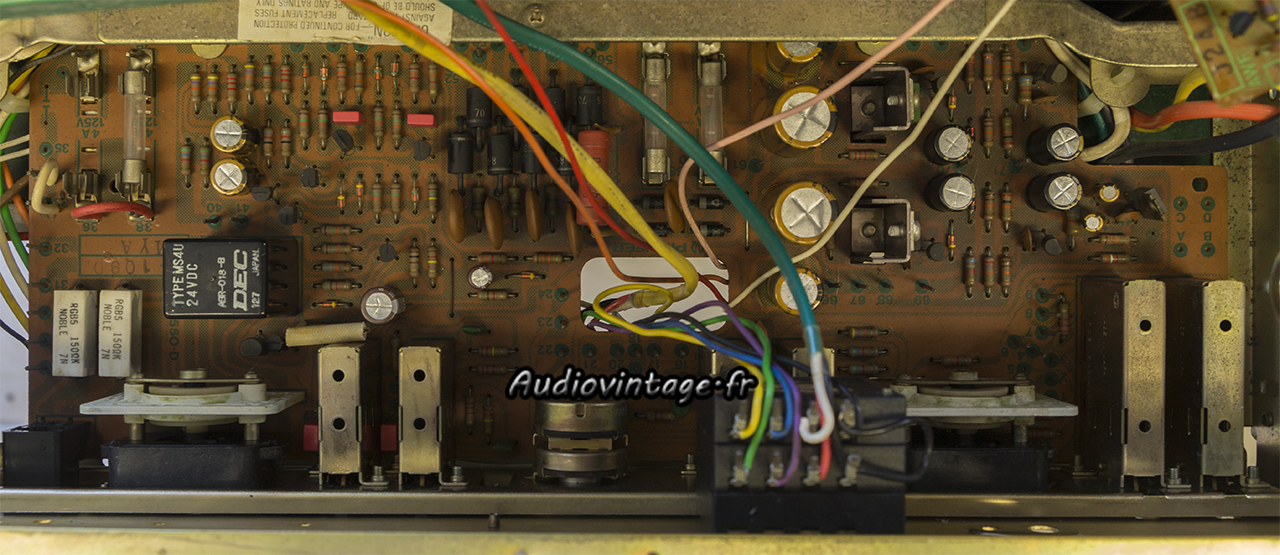

Le circuit principal.

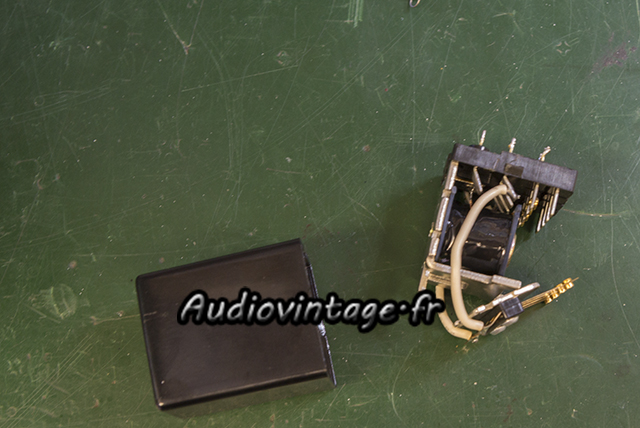

Le relais est démonté pour nettoyage.

Condensateurs neufs partout. De nombreuses soudures sont refaites sous ce circuit.

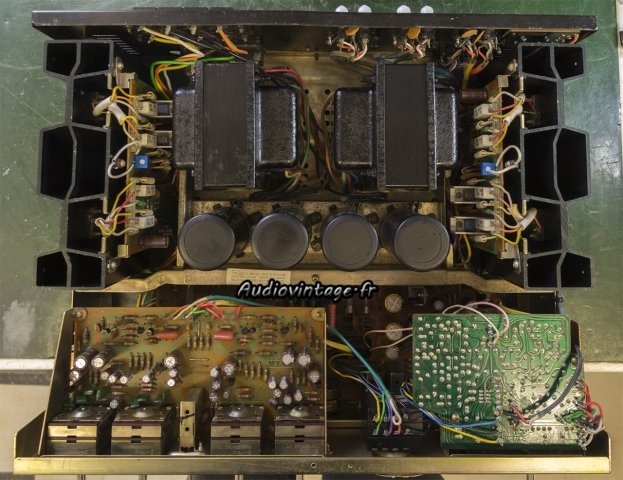

Remontage et nettoyage. Les capots des transformateurs reçoivent un coup de peinture. Les Commandes sont nettoyées, le bias ajusté sur les deux canaux.

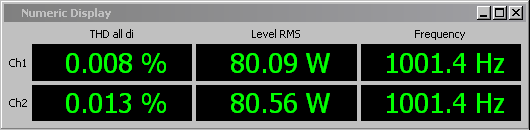

Distorsion à puissance nominale sous 8 ohms.

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux, tone-defeat.

Rapport signal/bruit sous 8 ohms (40w à 1khz) entrée aux, tone-defeat, pondération A.

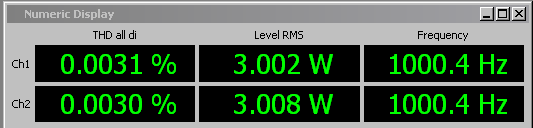

Distorsion à 2x3w sous 8 ohms, entrée phono.

Réponse en fréquence sous 8 ohms (1w à 1khz), entrée phono, tone-defeat.

Rapport signal/bruit sous 8 ohms (40w à 1khz), entrée phono, tone-defeat, pondération A.

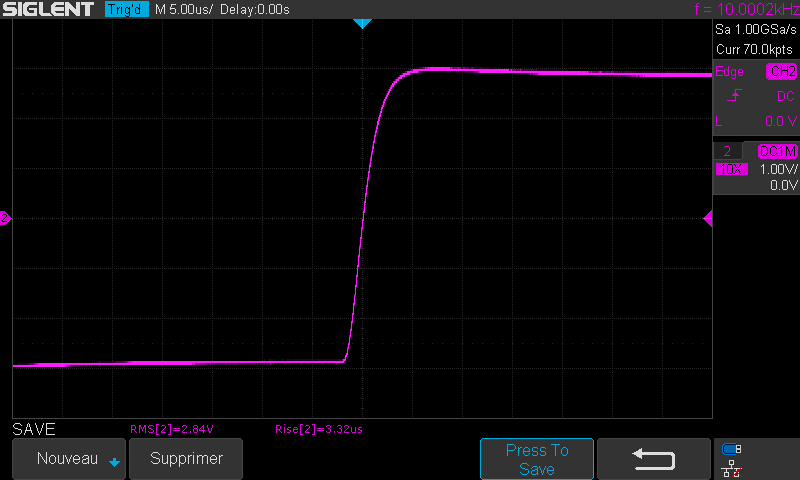

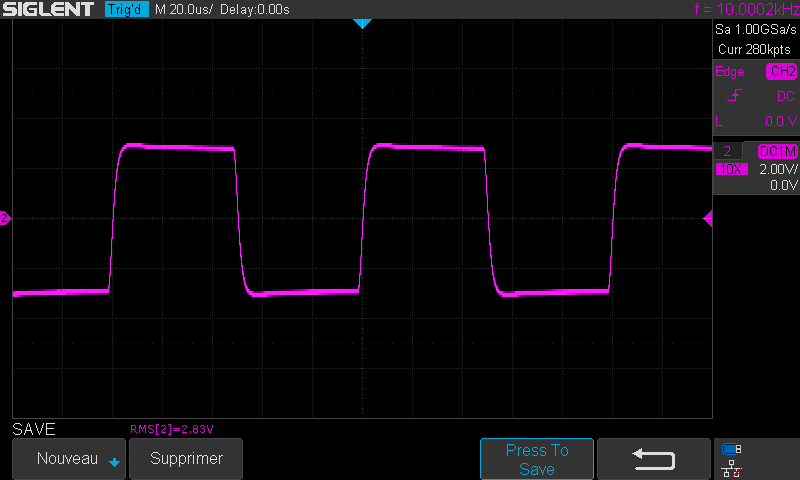

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.

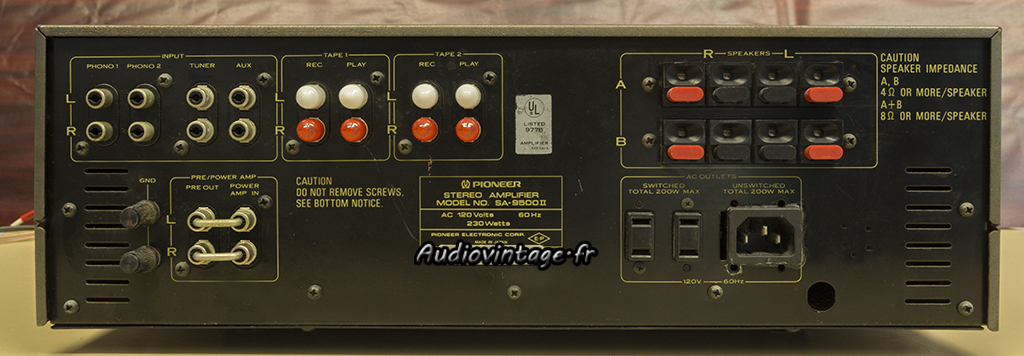

Connectique.
