Apparu sur le marché dans la seconde moitié des années 60, le Quad 303 remplaçait le Quad II à tubes, dont il partage d’ailleurs les mensurations extérieures. Il était associé au préamplificateur 33 et au tuner FM 3.
Un appareil bien né, assurément.

L’exemplaire présenté ici à déjà subit (et le terme est bien choisi) une intervention.
Nous avons ici un cent fautes (et pas un sans-faute). Vous m’excuserez de ce jeu de mot très limite, mais la photo montre assez distinctement les modifications déplorables qui ont été réalisées.
On notera tout d’abord l’usage de patafix ou autre dérivé, pour tenir en place les circuits en place, pour remplacer une partie des attaches d’origine, cassées.
La solution bon marché et sécurisante aurait été de mettre des colliers rilsan (je proposerais plus bas une autre solution).

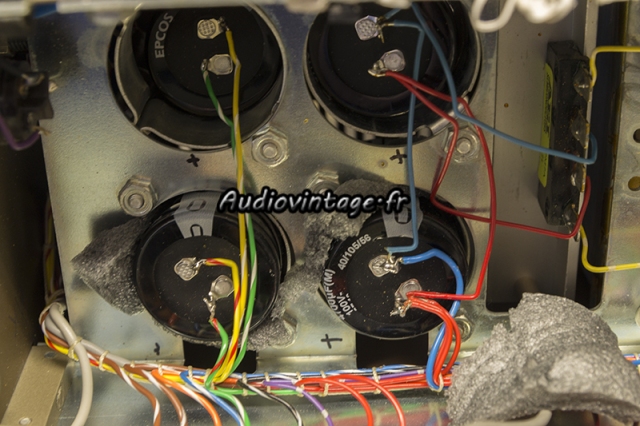

On notera ensuite les condensateurs canettes, remplacés, mais qui n’ont pas le diamètre suffisant pour tenir dans les supports originaux.
La solution choisie par l’intervenant est dangereuse et très mal réalisée, avec l’utilisation de tube de mousse isolante pour tuyaux.

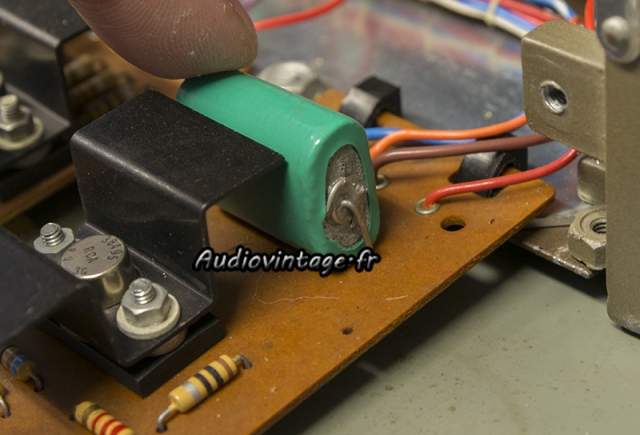

Enfin, ce condensateur présent sur l’alimentation n’est plus soudé sur aucun de ses deux pôles.

Les condensateurs chimiques reçoivent donc des adaptateurs imprimés en 3D pour les faire tenir correctement dans les supports. Vous pouvez y aller, ça ne bouge pas.

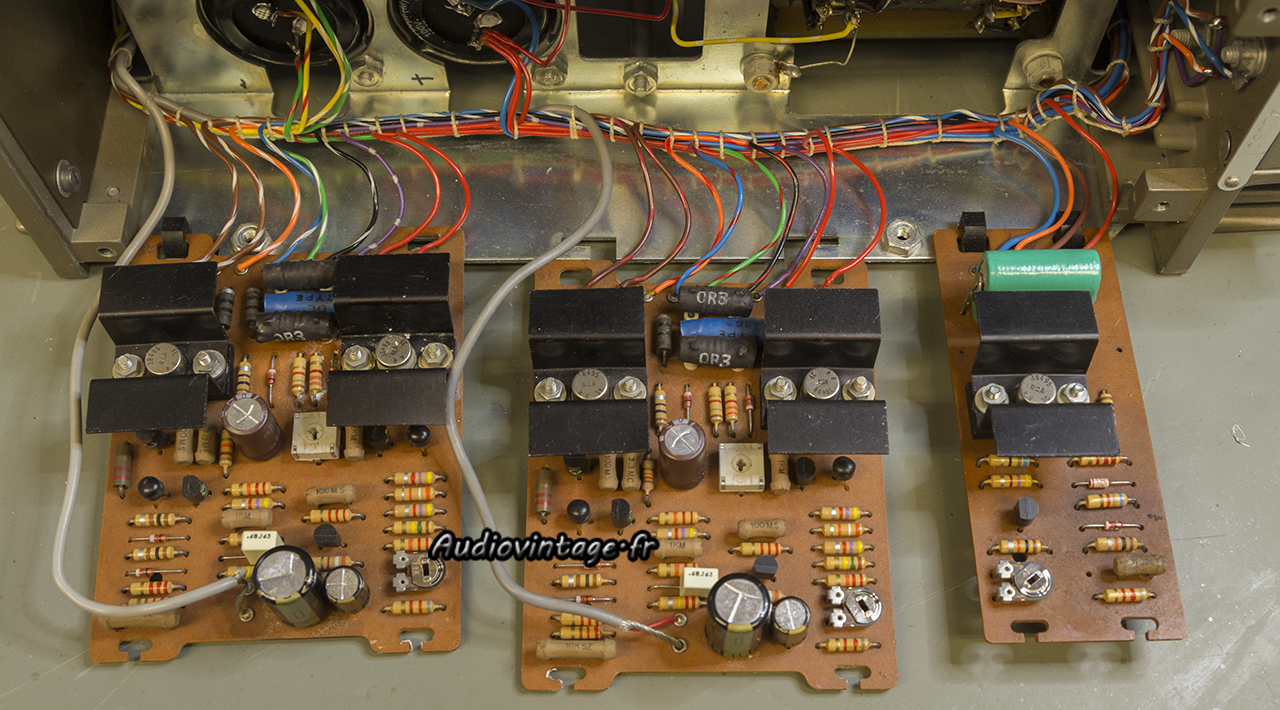

Les circuits sont débarrassés de cette cochonnerie blanche, quelques soudures sont refaites, certains condensateurs chimiques présents sur les circuits d’amplifications sont remplacés par des séries plus qualitatives.
Enfin, la tension d’alimentation, les bias et points milieux sont ajustés.

J’ai décidé de recréer des supports de cartes pour les Quad 303 qui passeront entre mes mains.

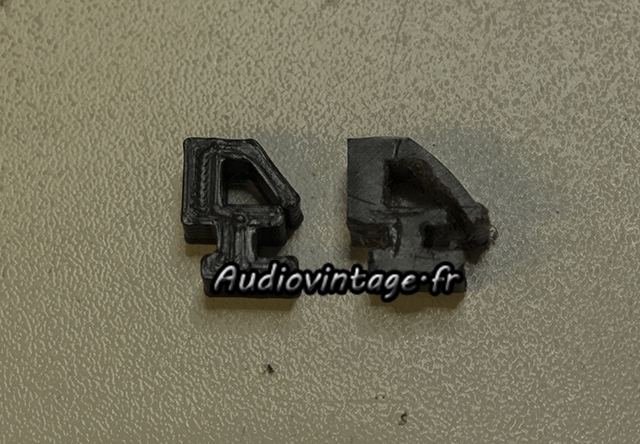

L’original est à droite. Le dessin est légèrement différent, c’est voulu, la tolérance est plus faible et les circuits bougent moins avec ces nouveaux supports.

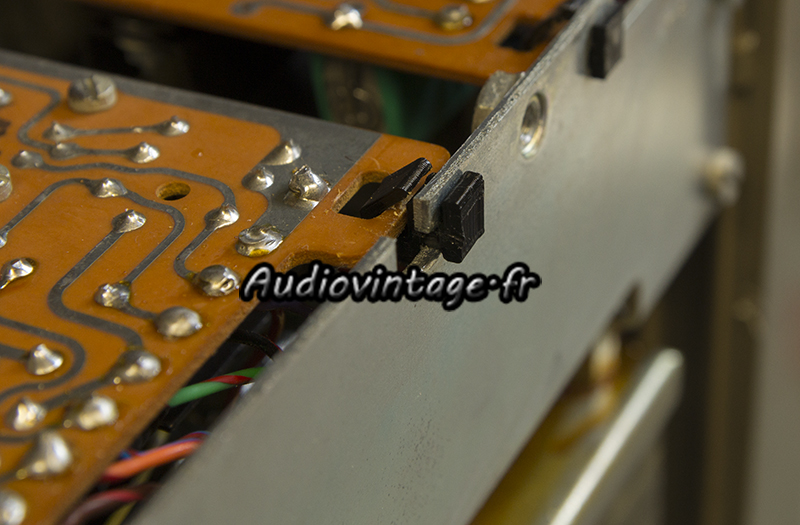

En voici un en place.

Distorsion à 2x1w sous 8 ohms.

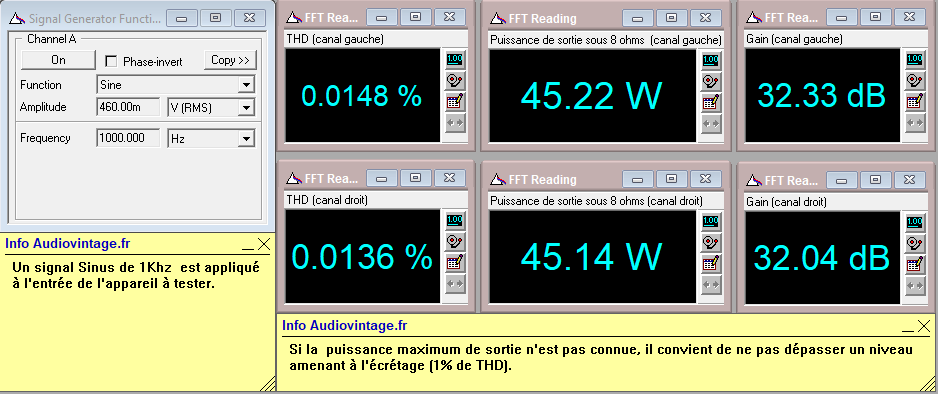

Distorsion à puissance nominale sous 8 ohms.

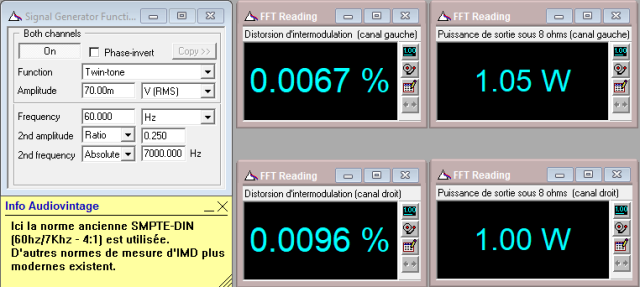

Distorsion d’intermodulation à 2x1w sous 8 ohms.

Puissance de sortie sous 8ohms à l’écrêtage en IMD.

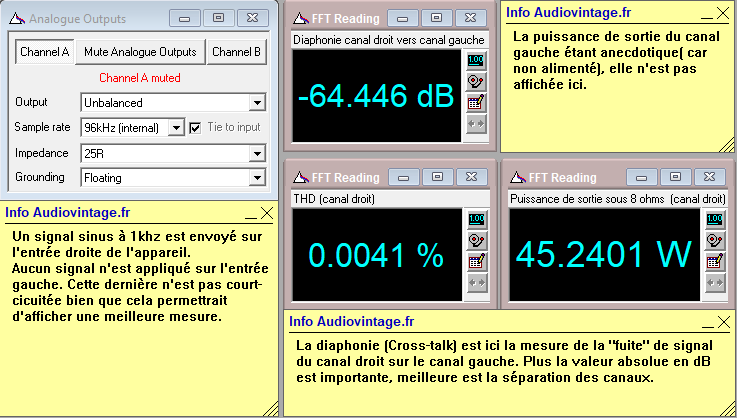

Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche.

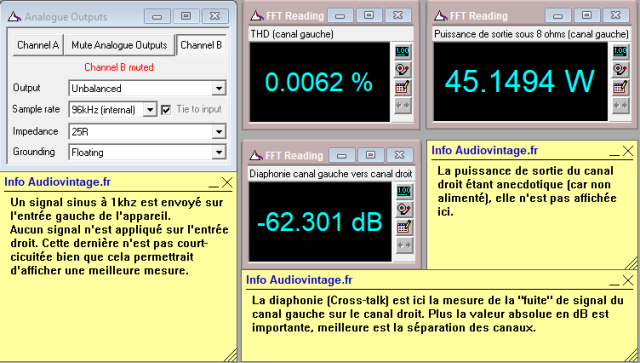

Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit.

Réponse en fréquence à 2x1w sous 8 ohms.

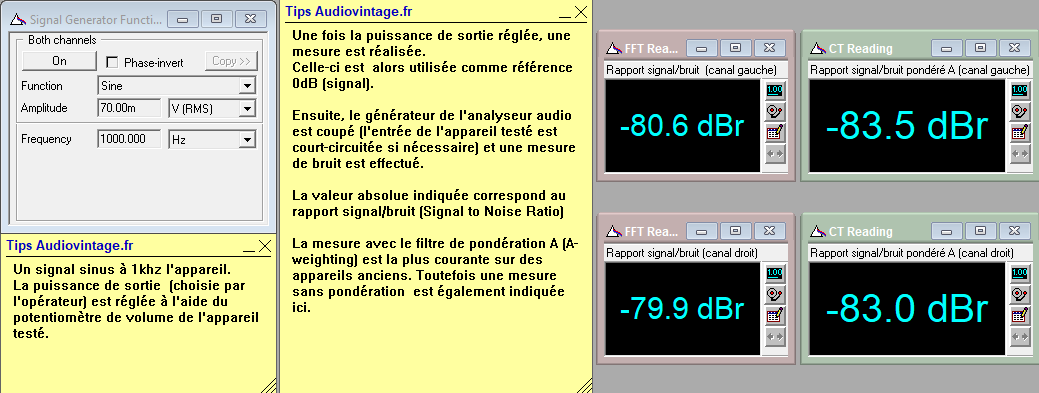

Rapport signal bruit à 2x1w sous 8 ohms.

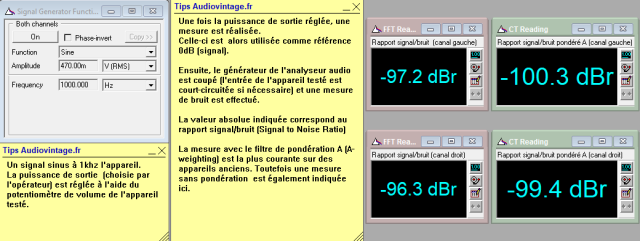

Rapport signal bruit à 2x45w sous 8 ohms.

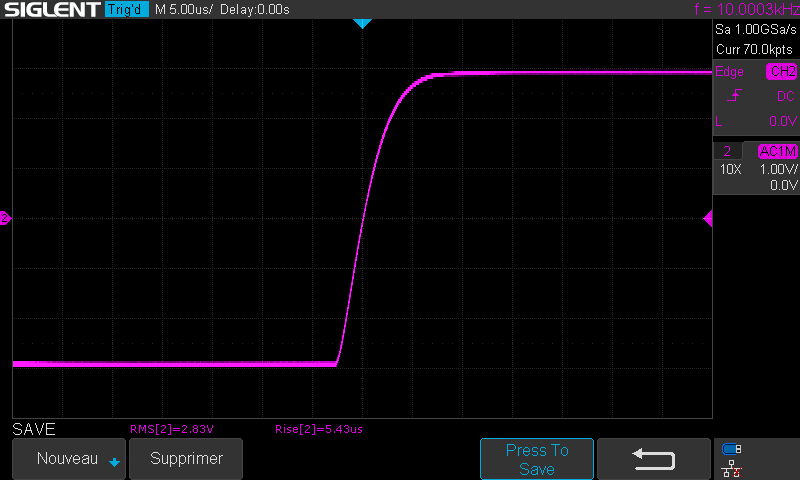

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

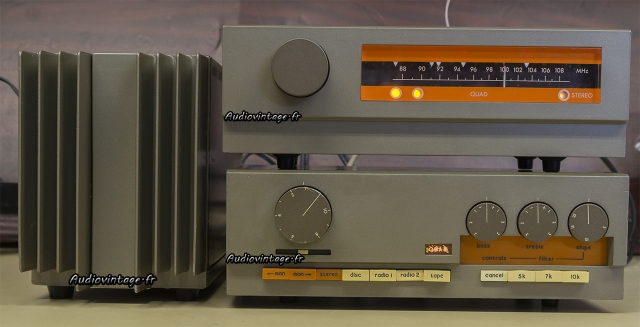

La famille au complet !
