Il n’y a pas à tergiverser, ces « petits » Luxman L-30 (et L-31) sont les dignes successeurs des intégrés de la marque de la fin des années 60 et tout début des années 70.
Une fois remis correctement en état, l’écoute est de très bon niveau.

Cet exemplaire est arrivé à l’atelier pour une remise en état complète.
C’est un modèle plutôt fiable et il arrive assez souvent qu’il soit encore fonctionnel aujourd’hui sans aucune intervention passée.
Hélas, fonctionnel ne veut pas dire qu’il sonne correctement, et il y a un monde entre un L-30 « dans son jus » et un L-30 entièrement révisé !

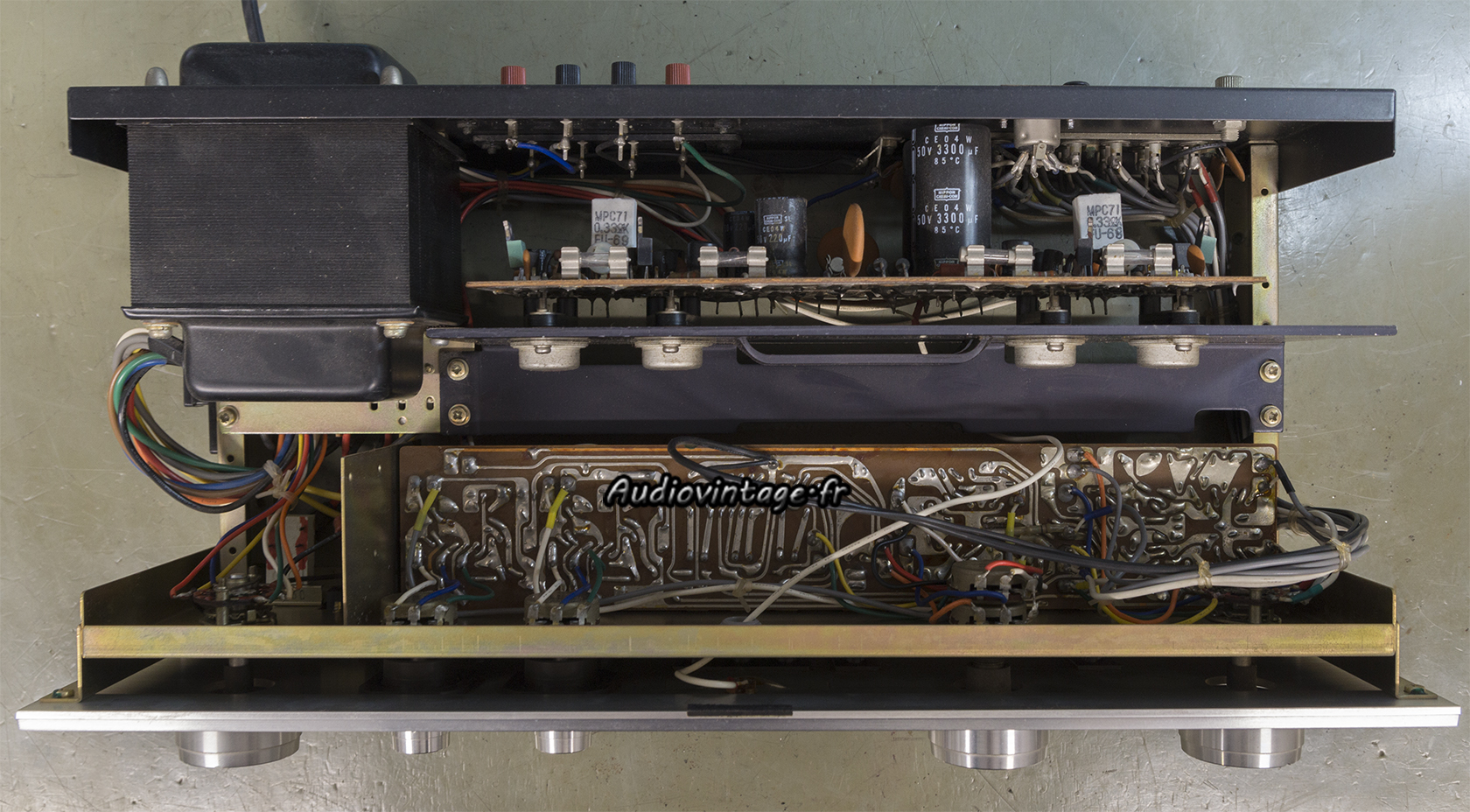

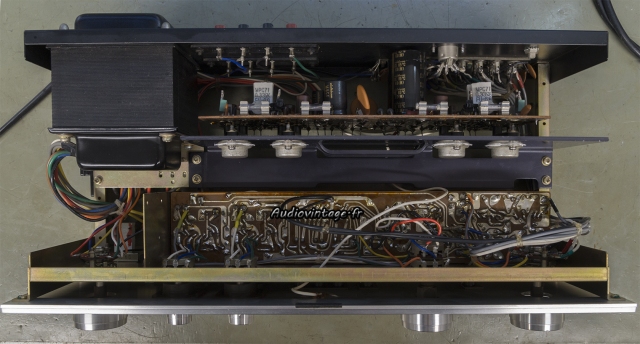

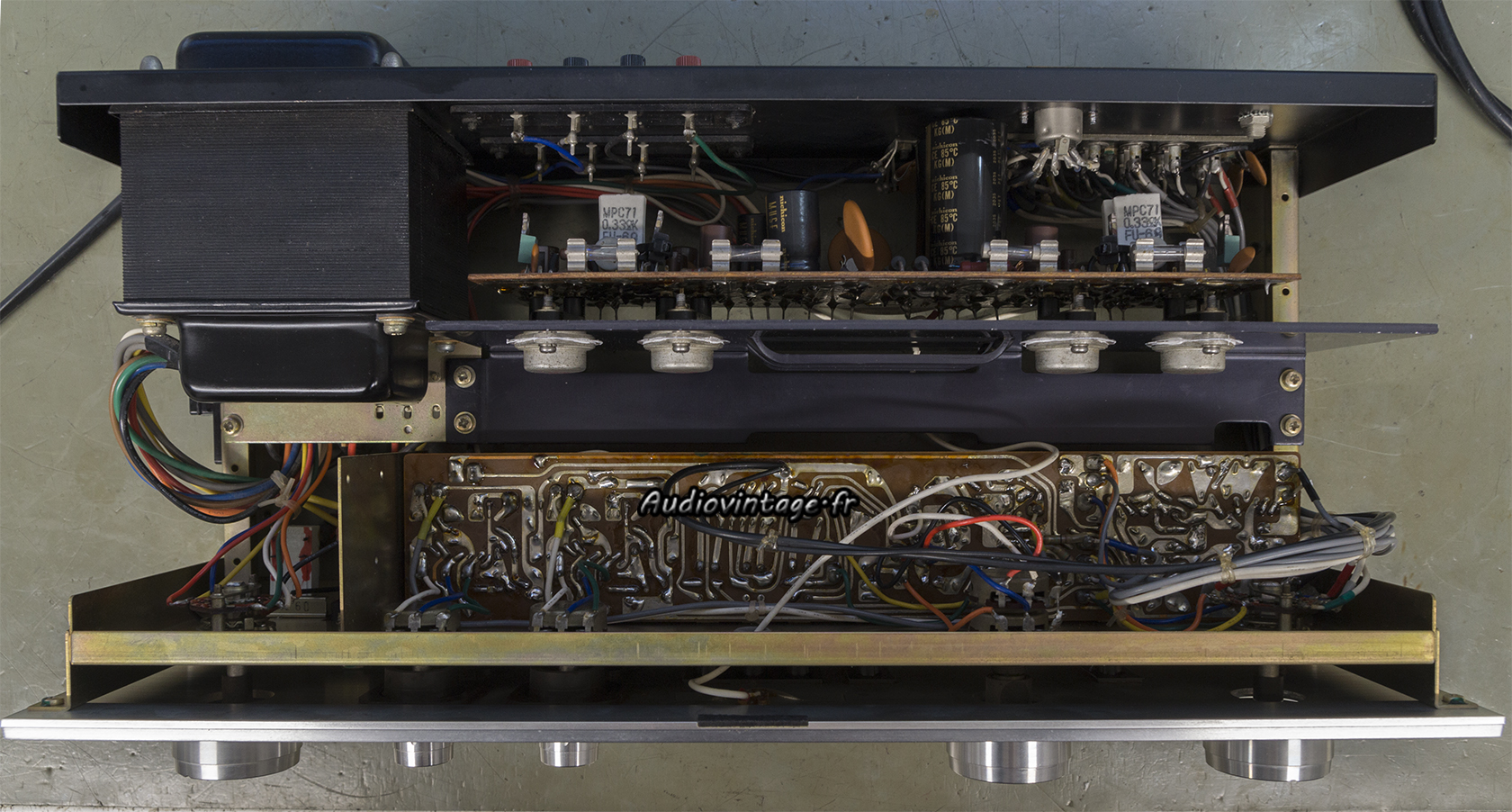

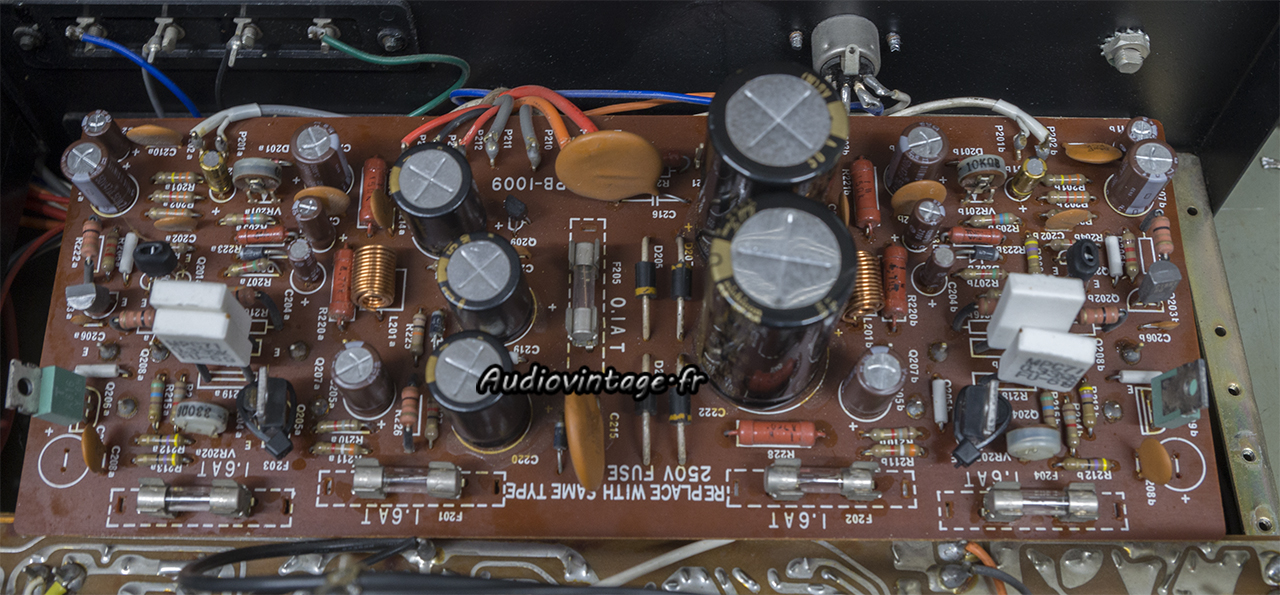

Les transistors de puissances et le radiateur sont retirés, ce qui donne une bonne vision globale du circuit principal.

Tous les condensateurs chimiques sont remplacés ainsi que certains transistors.
Le montage des nouveaux condensateurs de filtrage nécessite de percer le circuit imprimé.

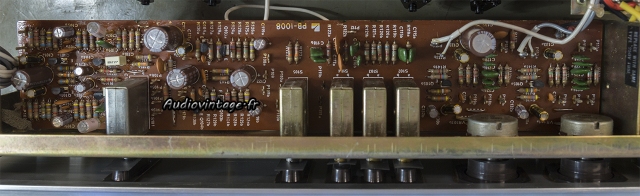

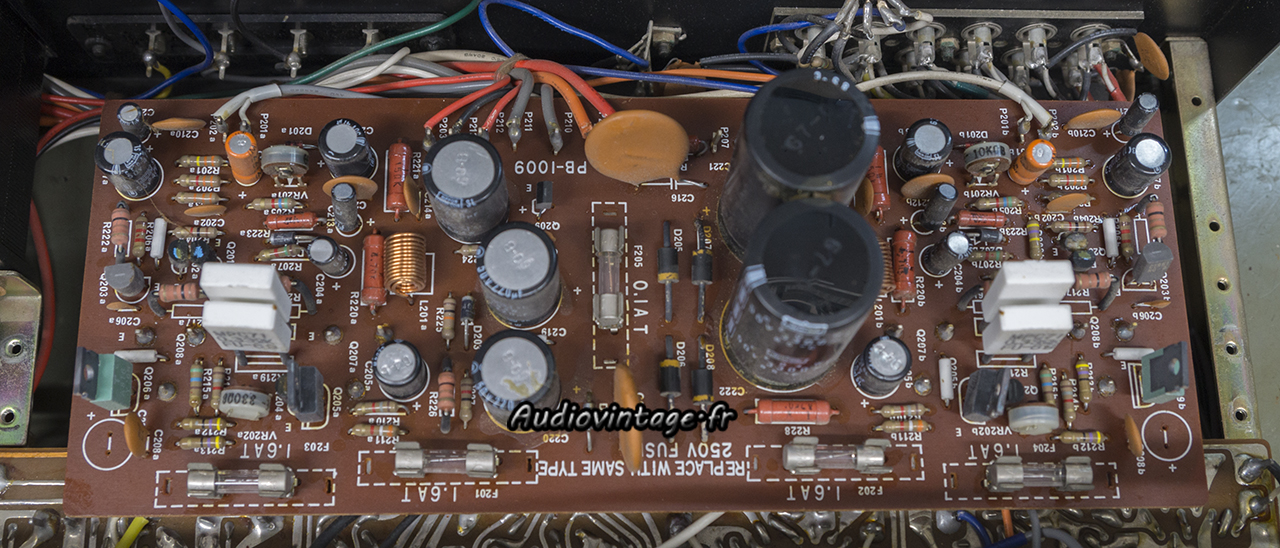

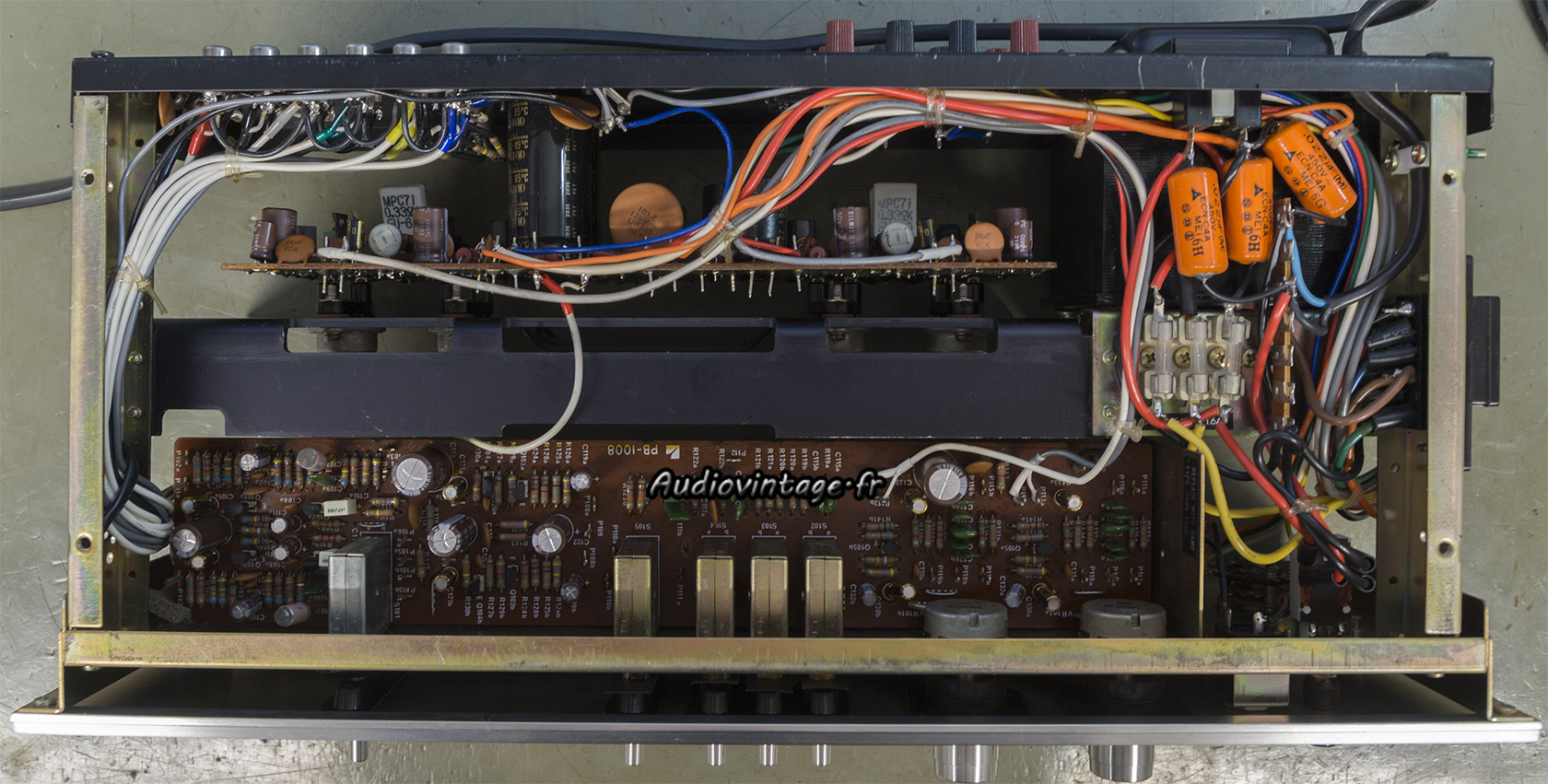

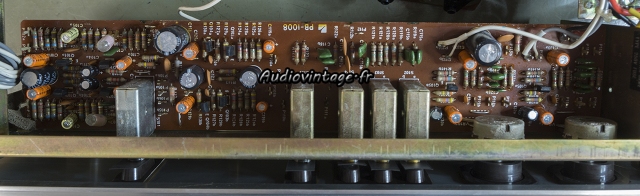

Le second circuit comporte toute la partie préampli, y compris donc, l’étage phono.

Ici, tous les condensateurs chimiques et les transistors sont remplacés. L’accessibilité est parfois « moyenne », patience et méthode sont de rigueur.

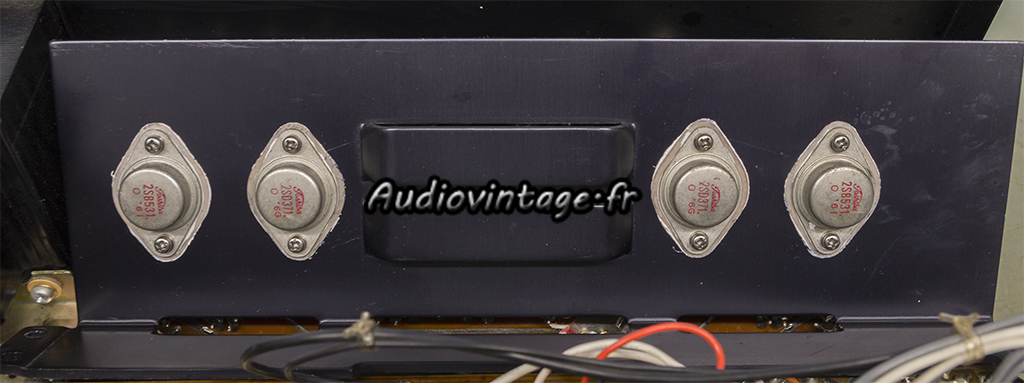

Les transistors de puissances sont testés puis remontés sur des micas d’isolation neufs et de la graisse fraîche.

Les commandes sont méticuleusement nettoyées, les courants de repos et tensions d’offsets ajustées.
Terminé.

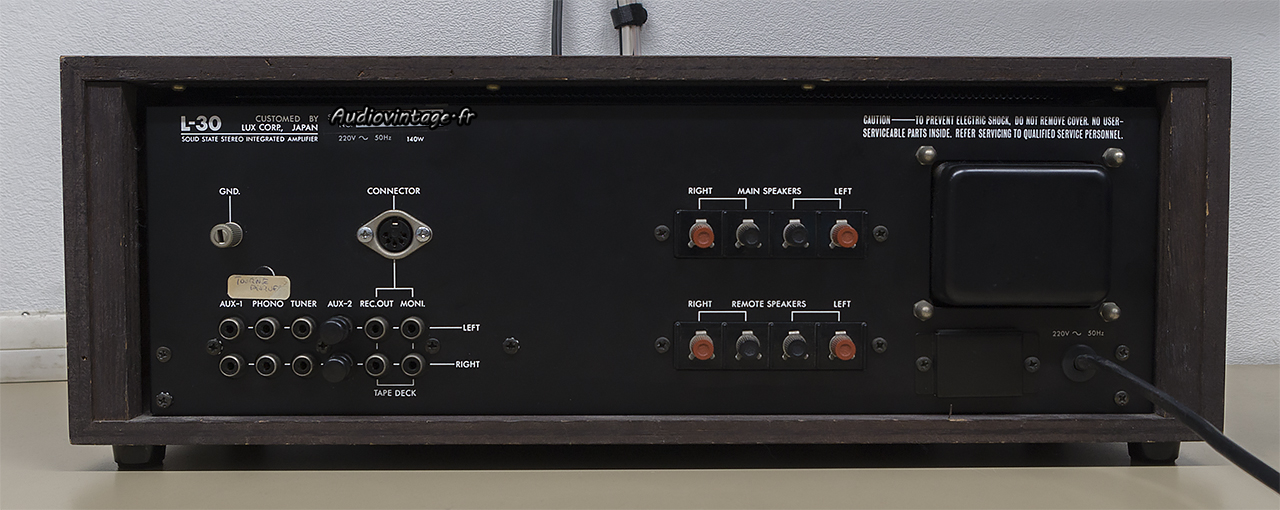

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x32w sous 8 ohms, entrée aux.

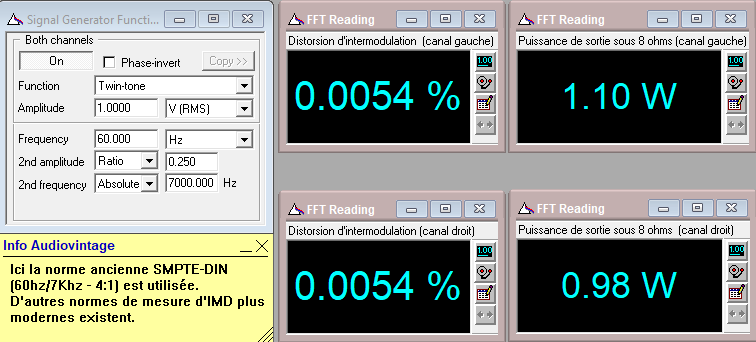

IMD à 2x1w sous 8 ohms, entrée aux.

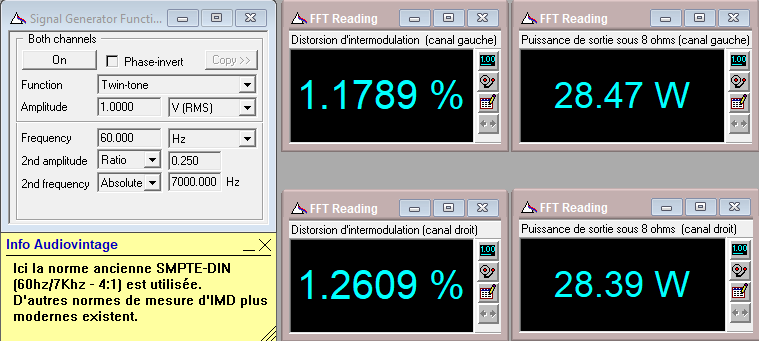

Puissance de sortie sous 8 ohms, à l’écrêtage en IMD, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

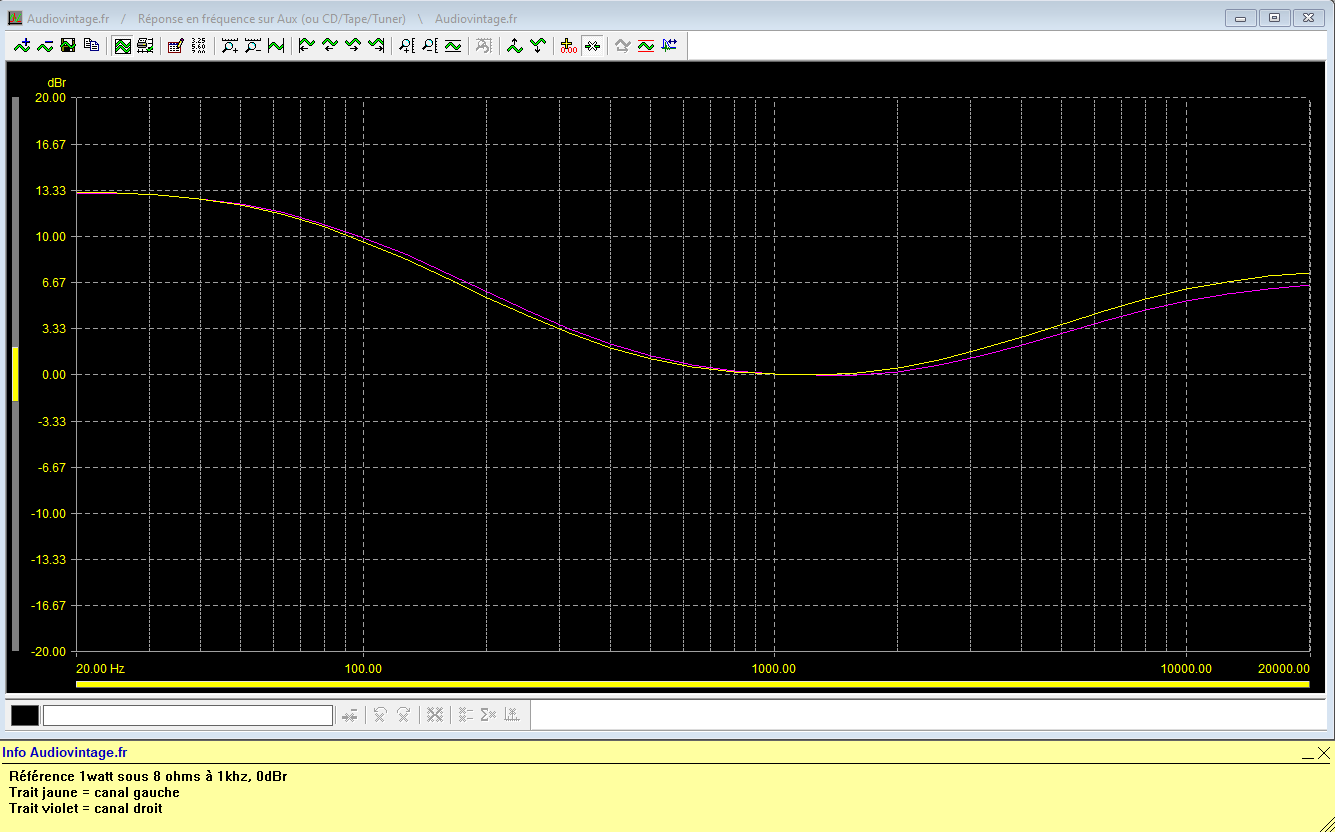

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

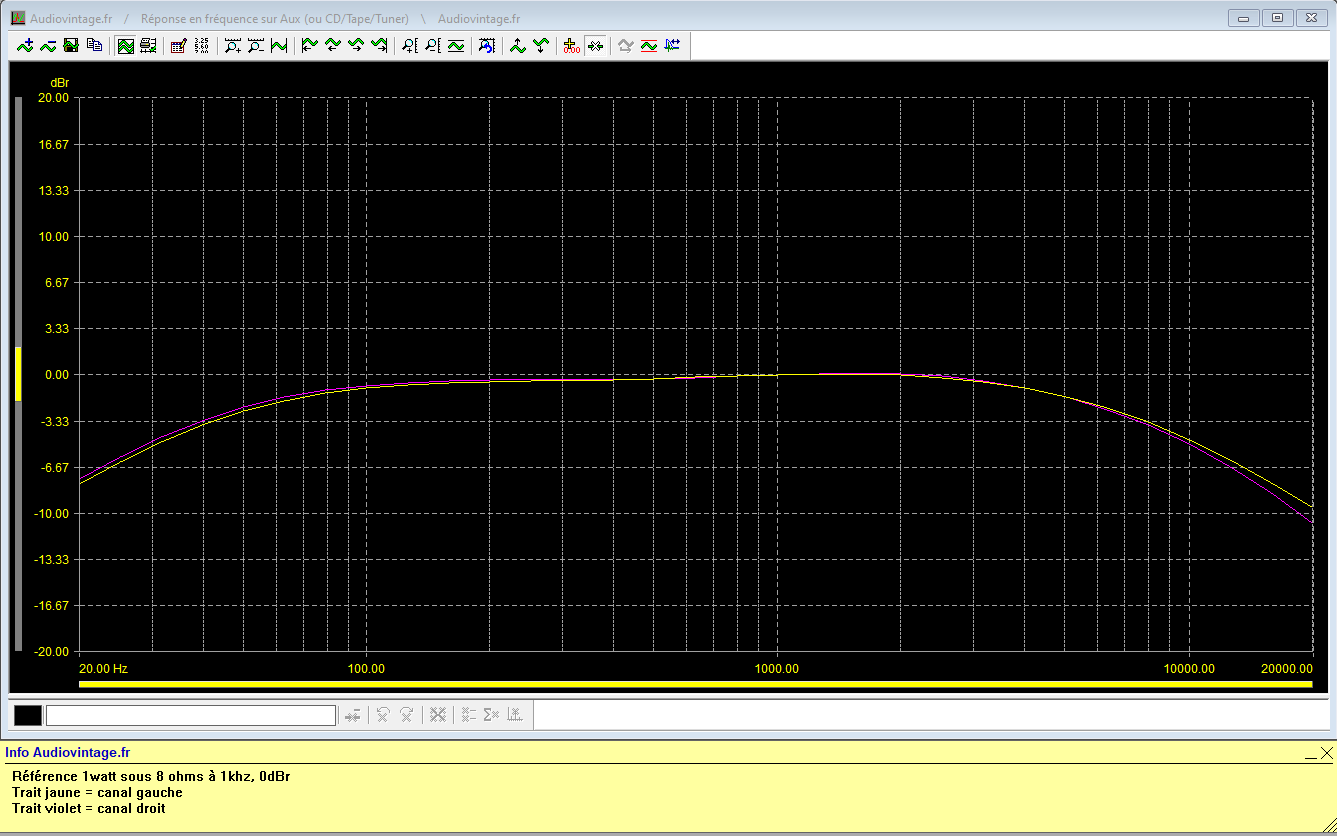

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x32w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

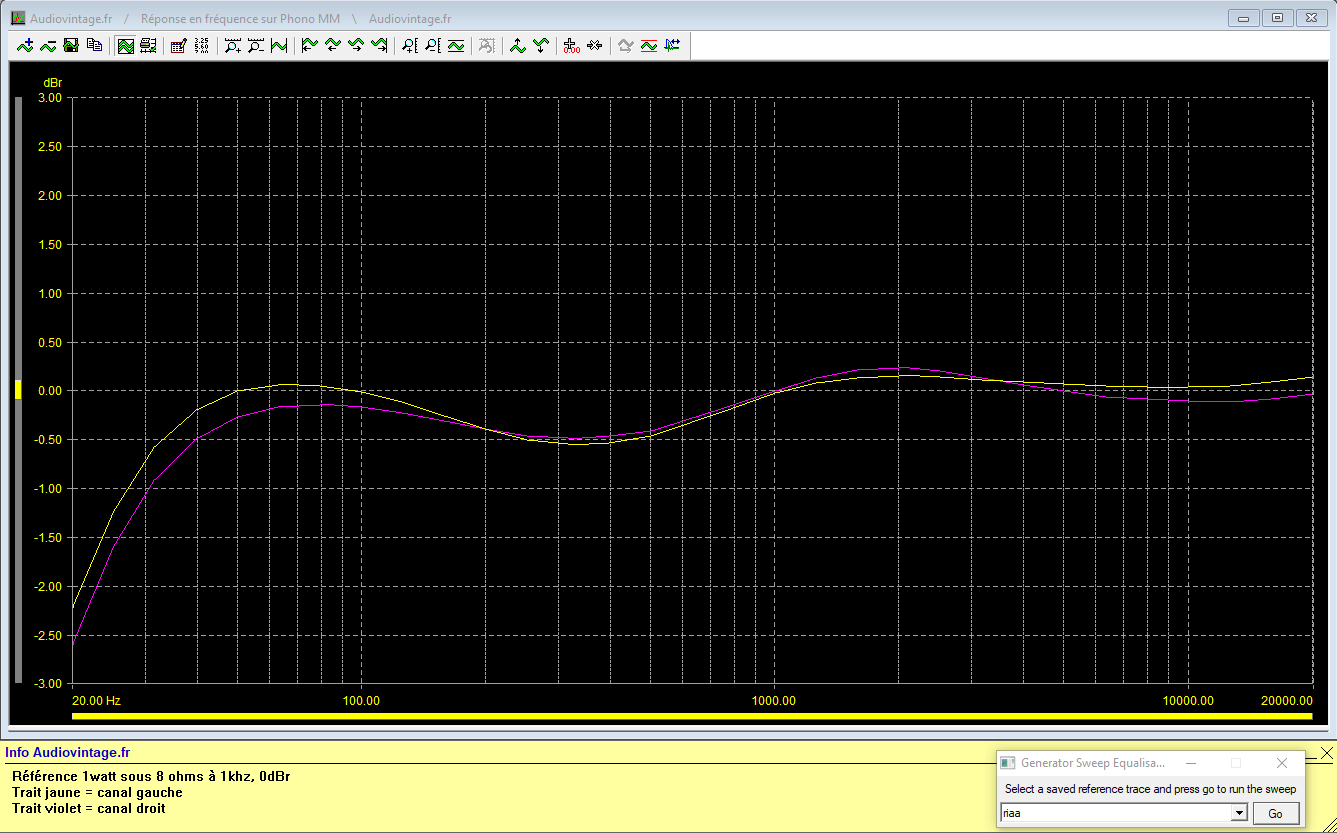

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x32w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

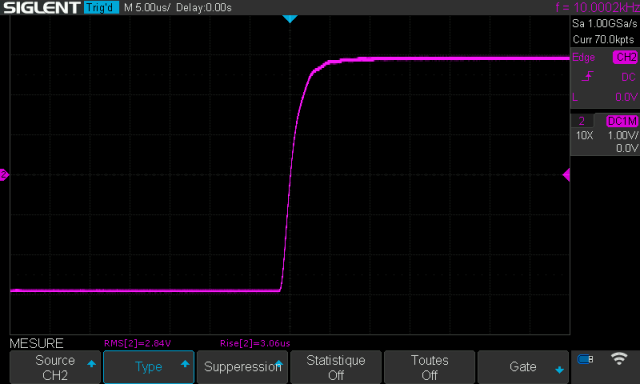

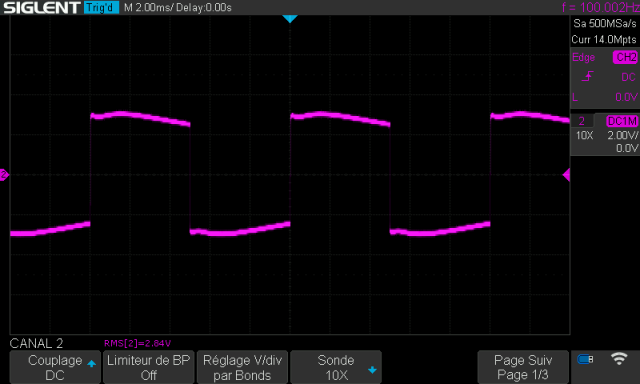

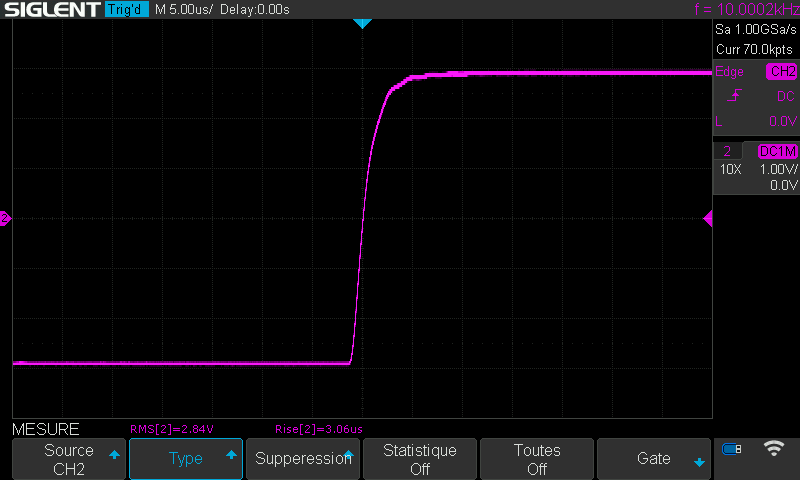

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
