Présentation luxueuse pour ce Kenwood KA-6000 de la fin des années 60, accueilli pour une réparation et révision complète.

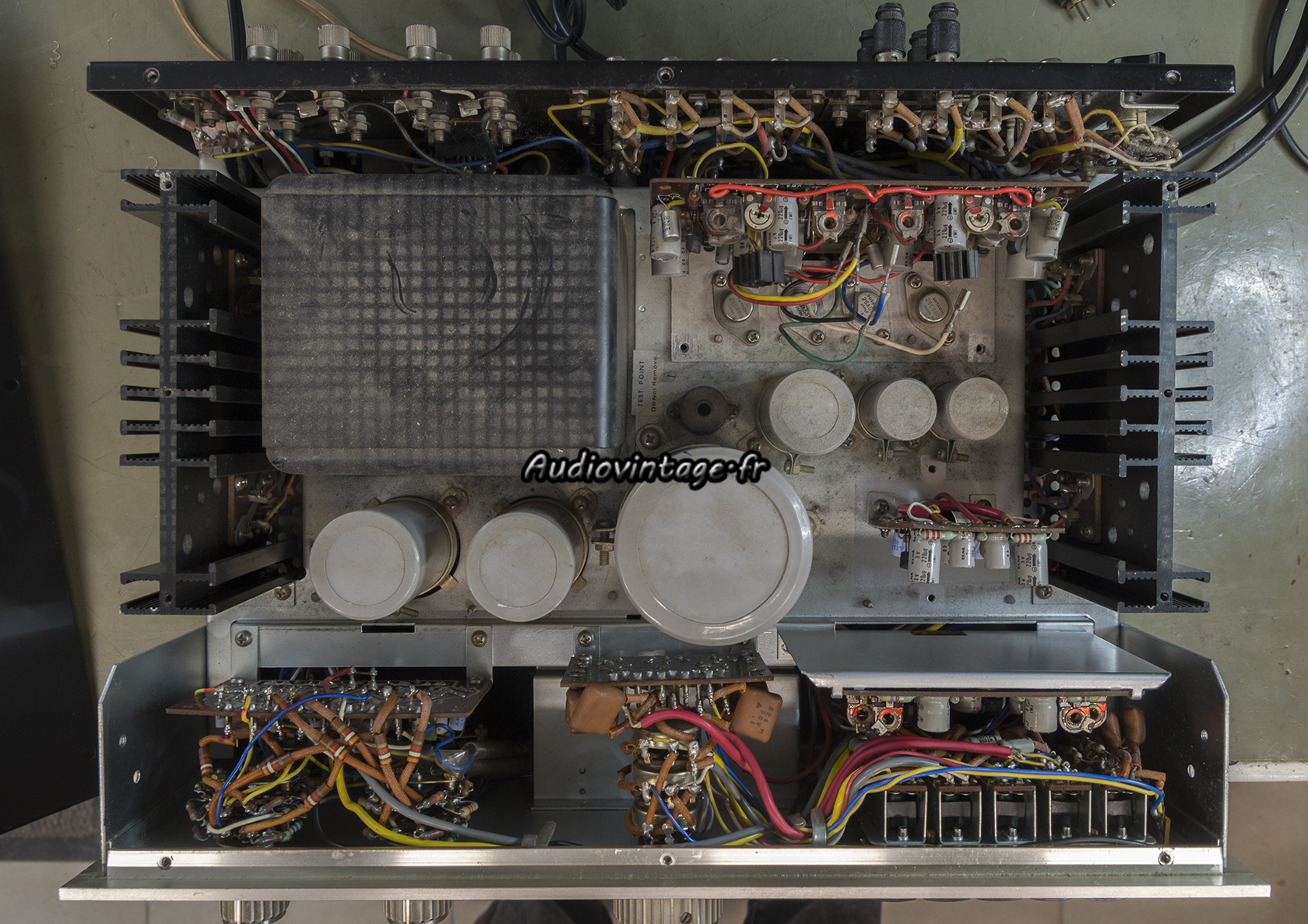

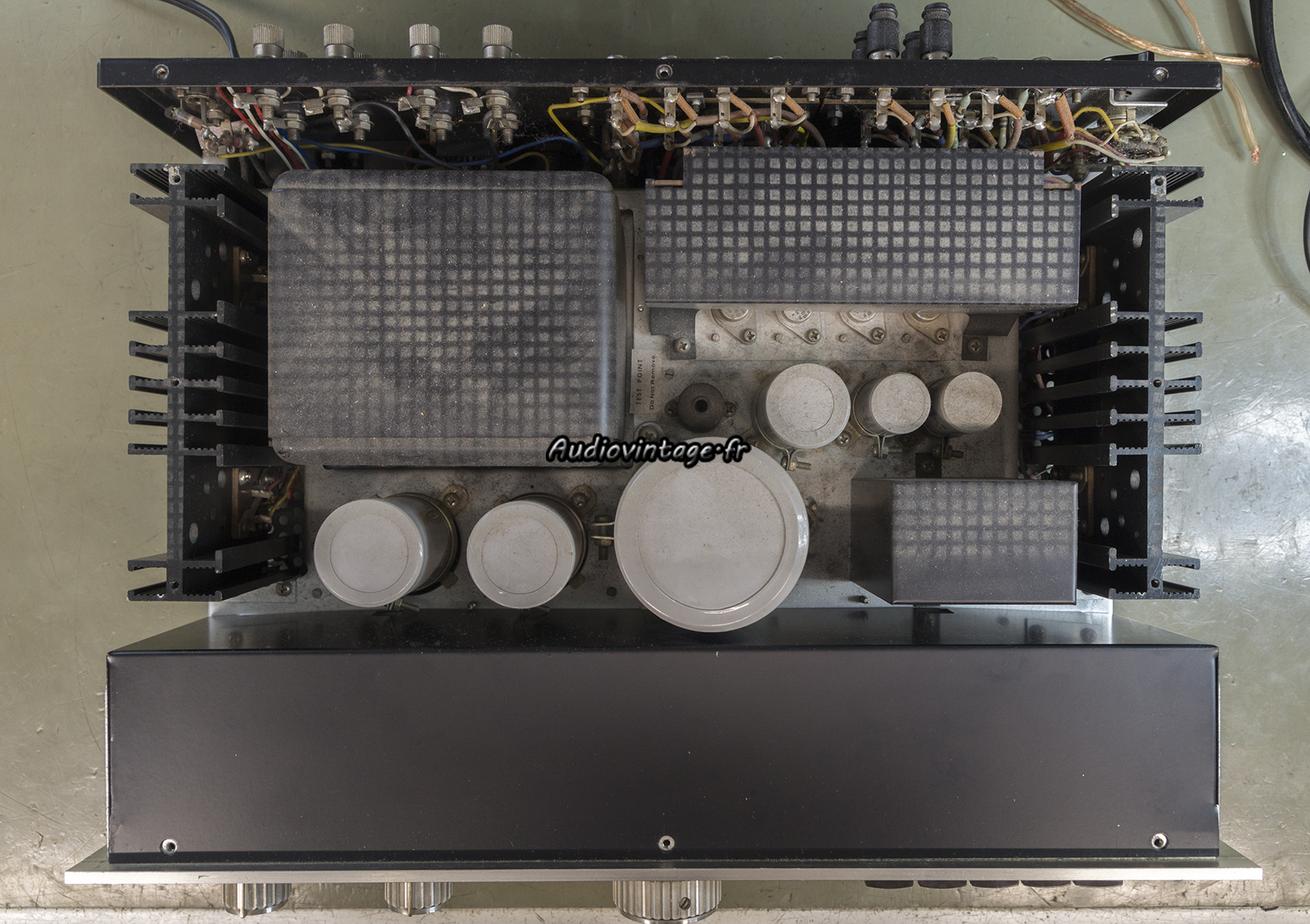

Lors de sa réception, blindages encore en place.
Un peu de poussière, mais surtout une grosse panne sur un canal. Au revoir transistors de puissances, transistors drivers ainsi que d’autres composants…

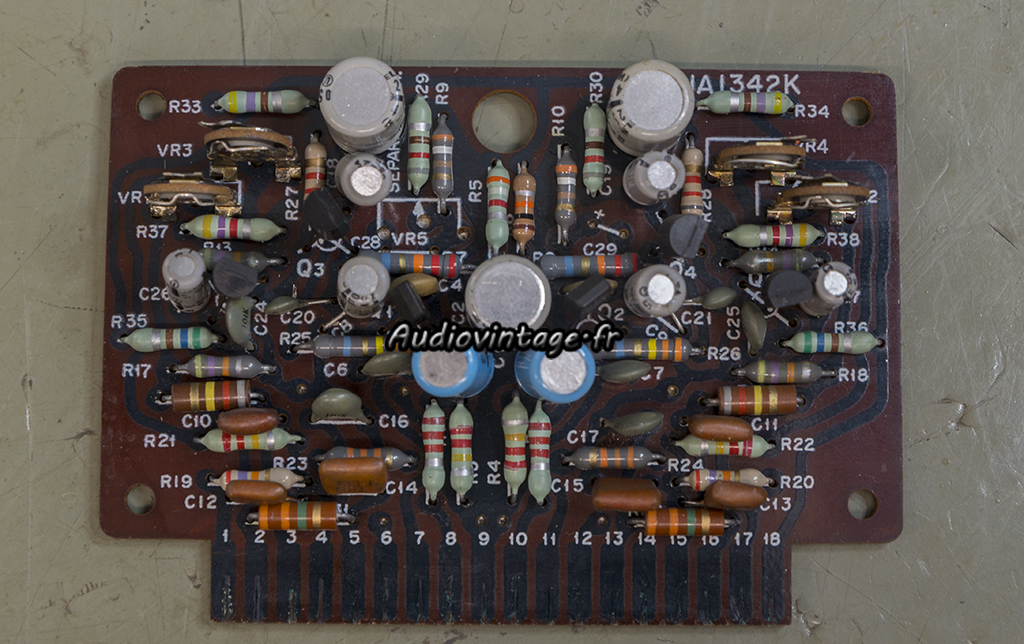

Le circuit driver, c’est bien un Kenwood de la toute fin des années 60, très artisanal.

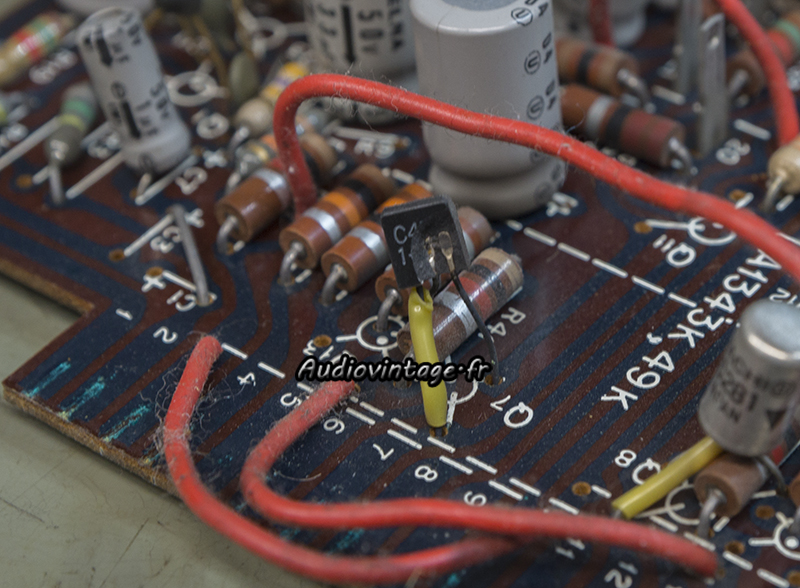

Ce transistor est bien malade !
Tous les condensateurs chimiques (aux mesures « folles » pour la plupart) sont remplacés, comme une bonne partie des transistors, certaines résistances (deux autres seront remplacées un peu plus tard) et les résistances ajustables des courants de repos.

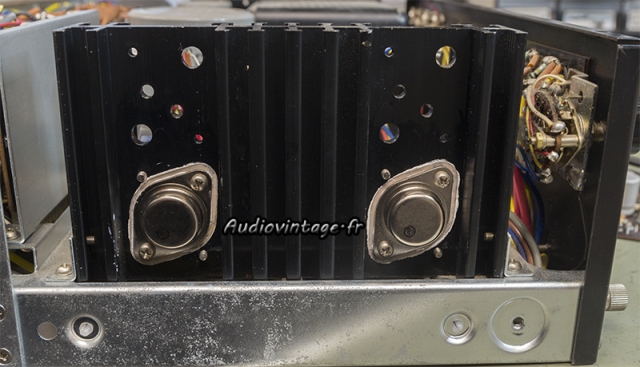

Les transistors de puissances (et les transistors drivers) sont remplacés sur les deux canaux.

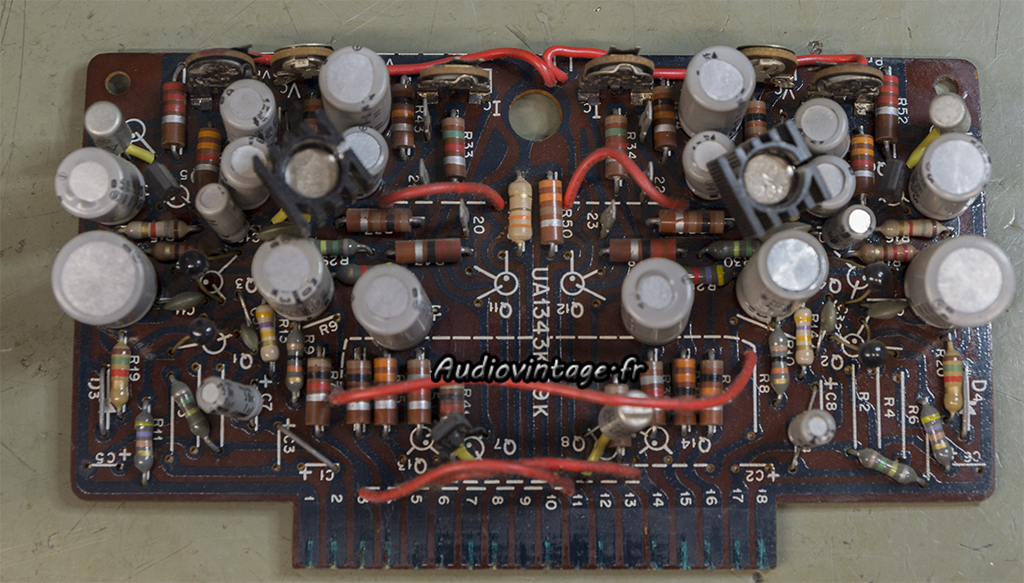

L’étage phono.

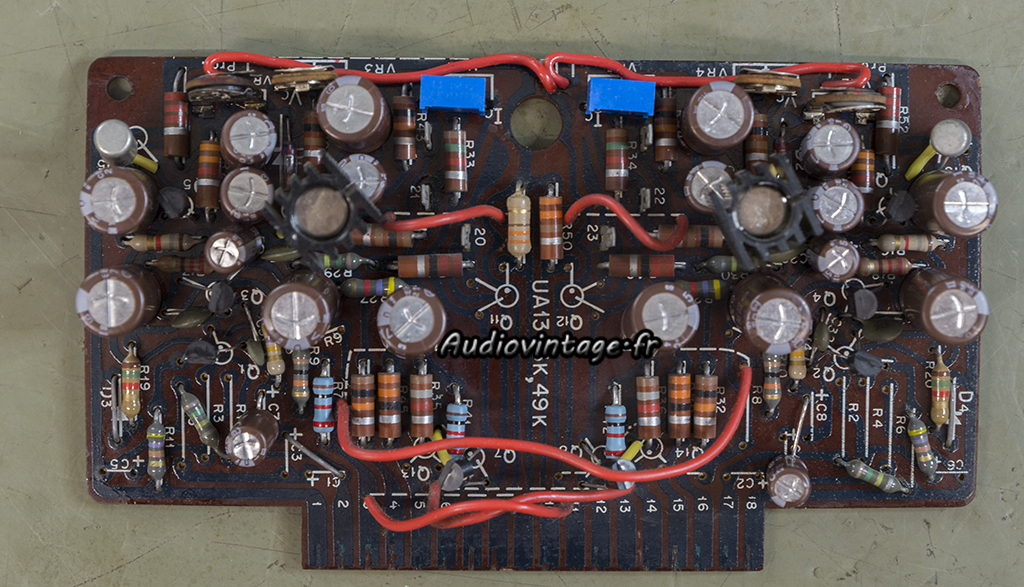

Tous les chimiques et les transistors sont remplacés. Certaines résistances seront remplacées par la suite (dérive trop importante).

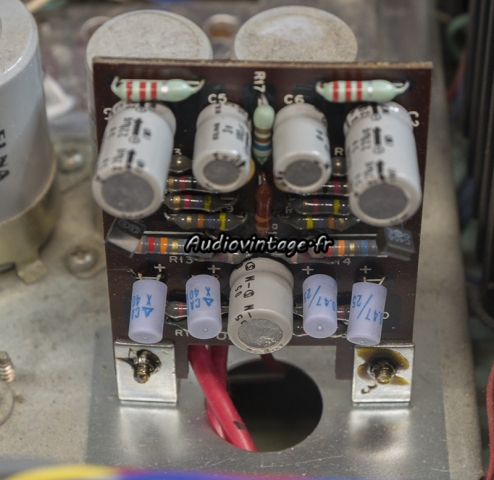

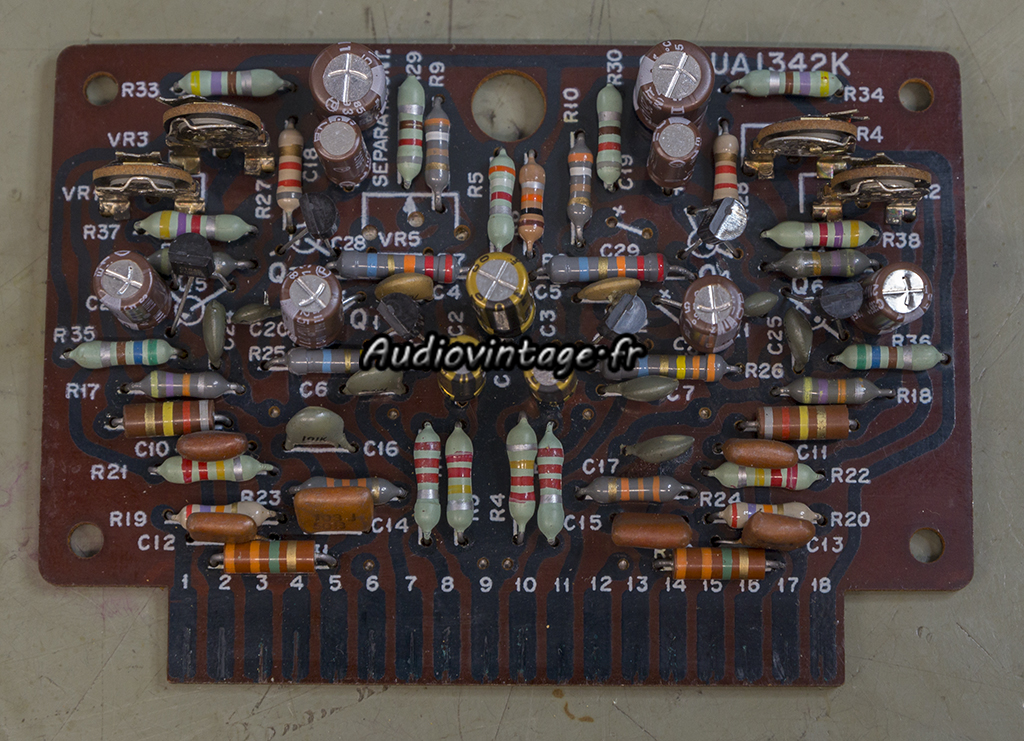

Le circuit Head amp.
Ici aussi, condensateurs chimiques et transistors partent à la retraite.

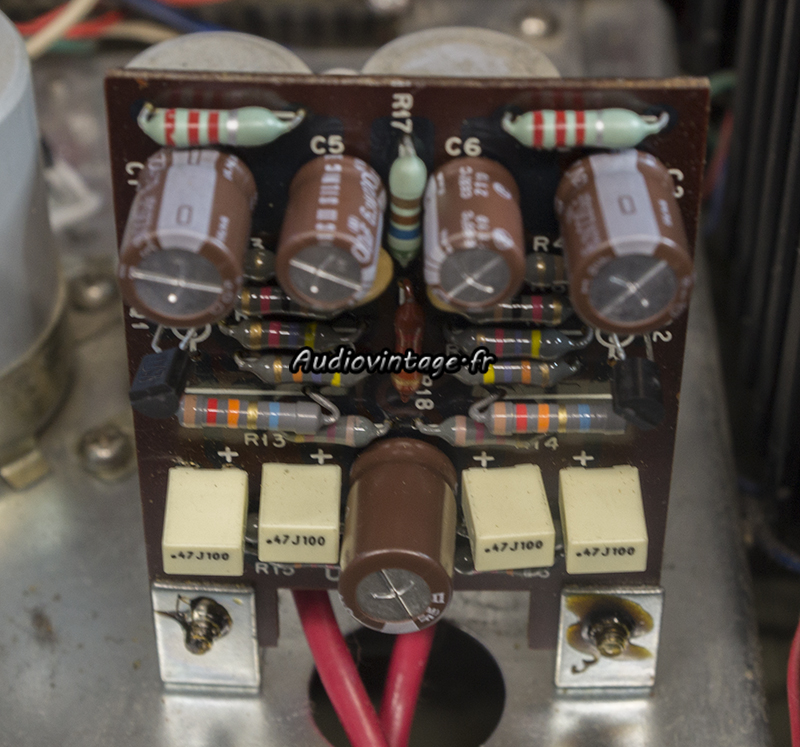

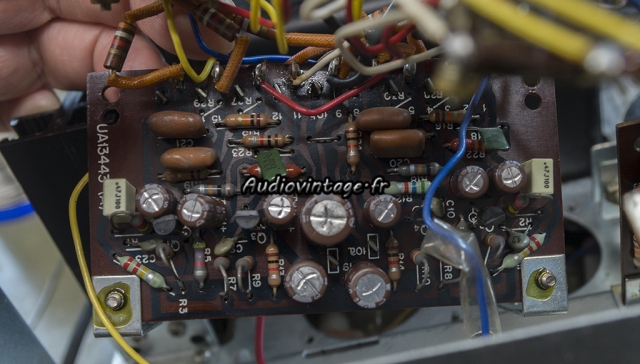

Le circuit filtre.
Intervention identique.

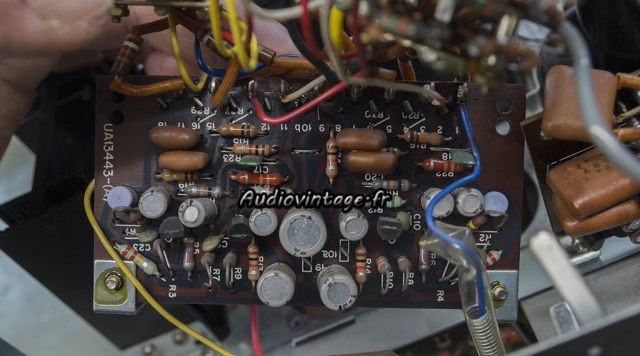

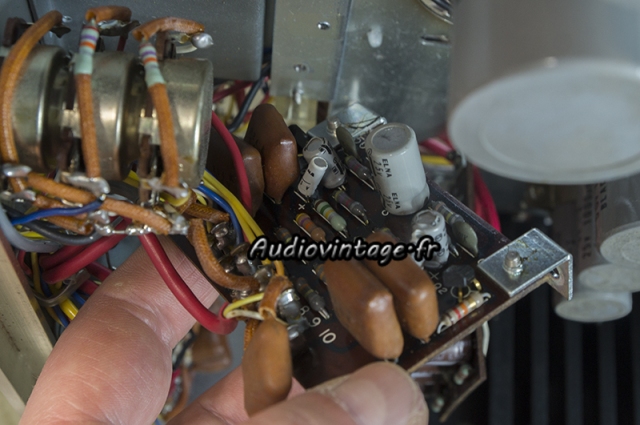

Le circuit de tonalité, à l’accessibilité très moyenne.

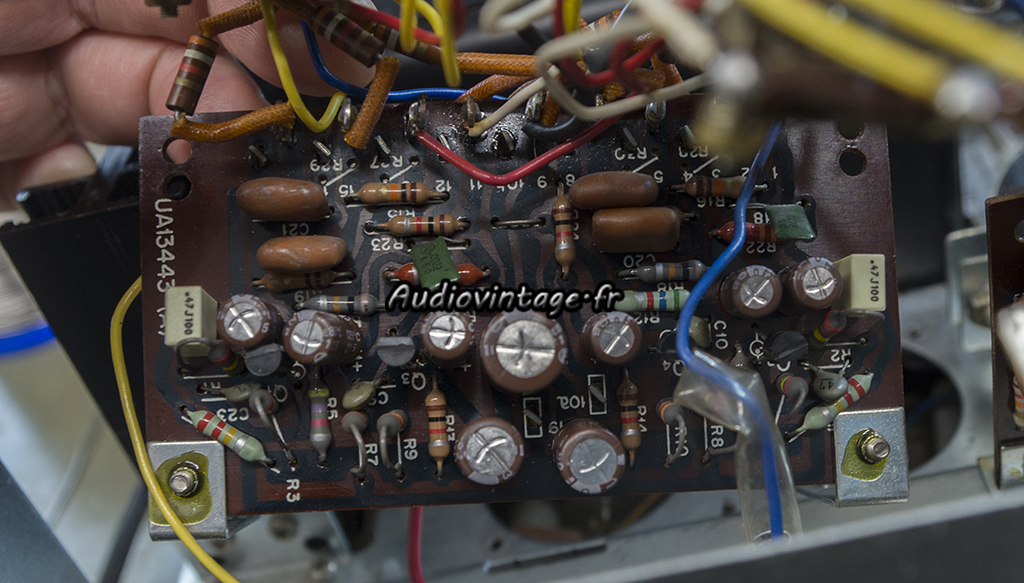

Condensateurs chimiques et transistors neufs.

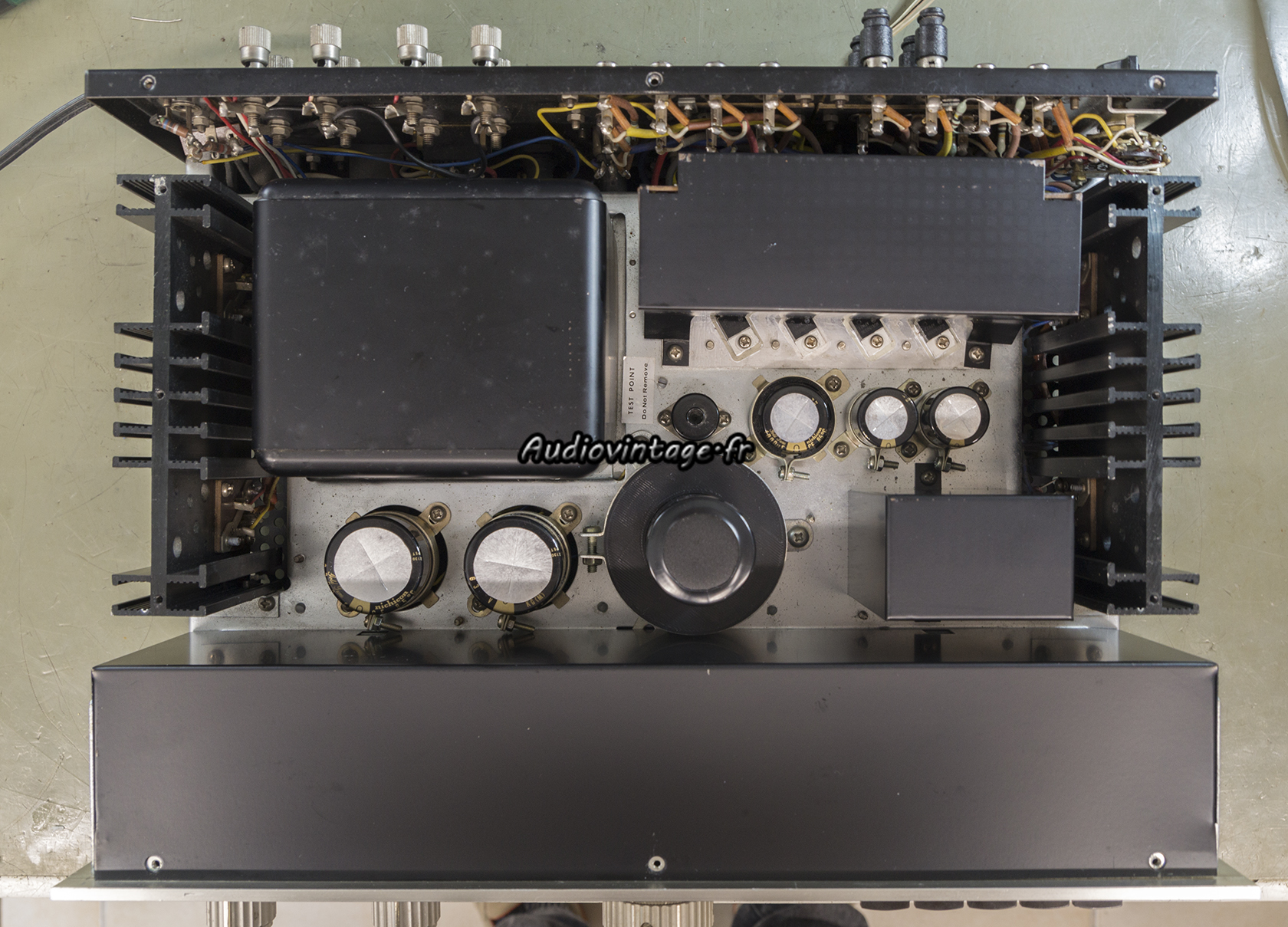

Les « canettes » sont remplacées, les circuits remis en place.

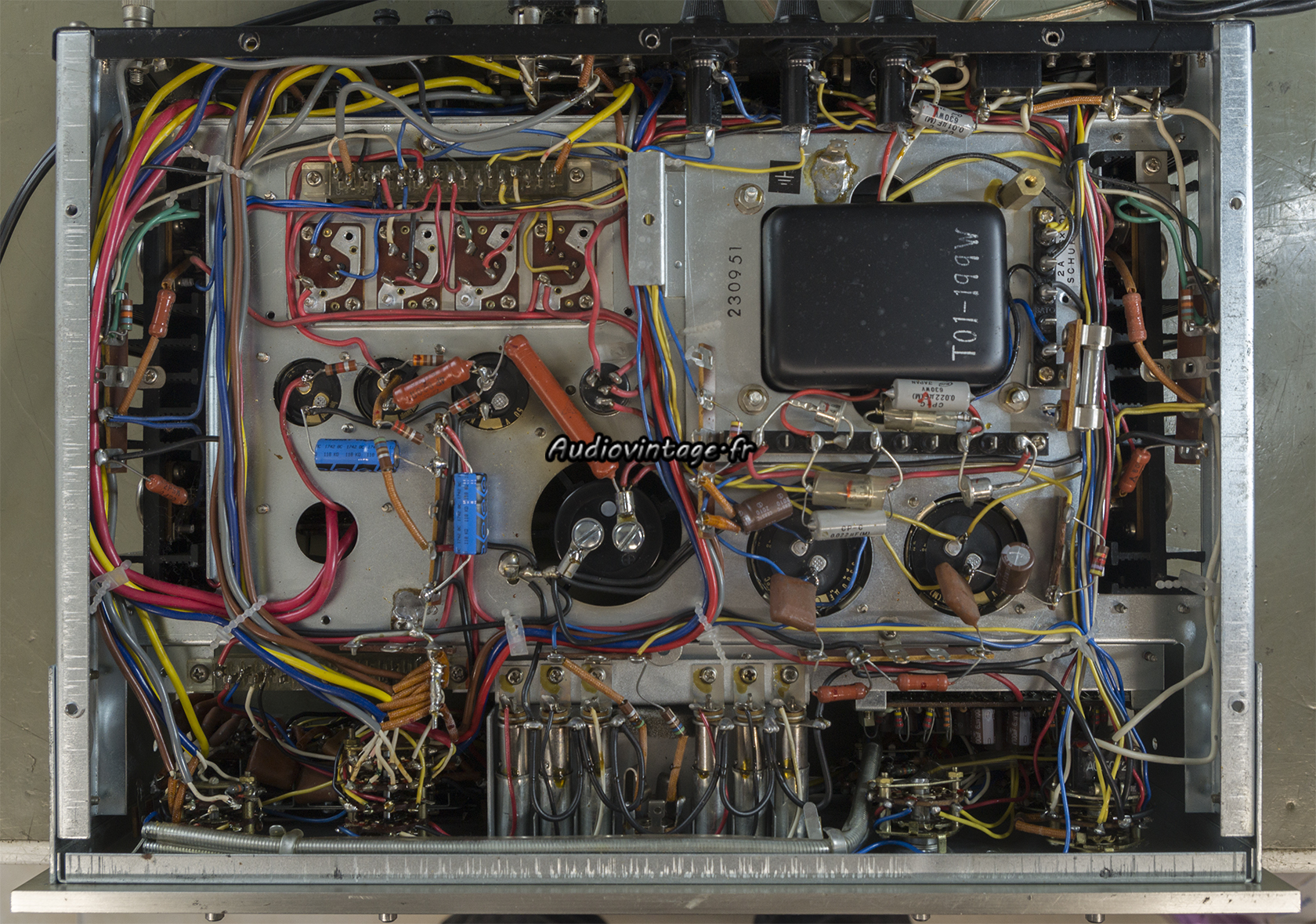

Dessous, les deux chimiques axiaux ont été remplacés.

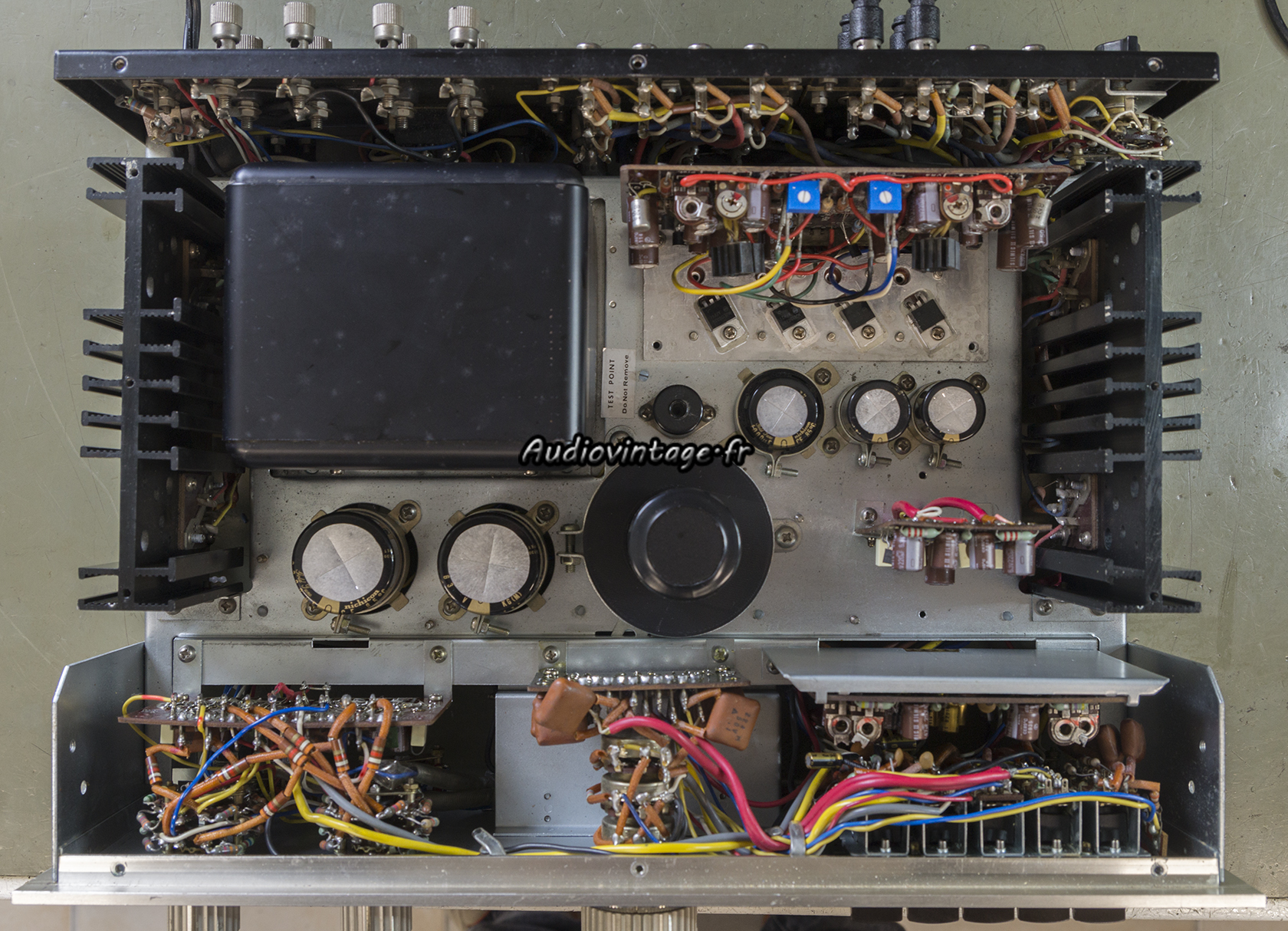

Les commandes sont nettoyées, les réglages faits puis les blindages retrouvent leurs places.
Terminé.

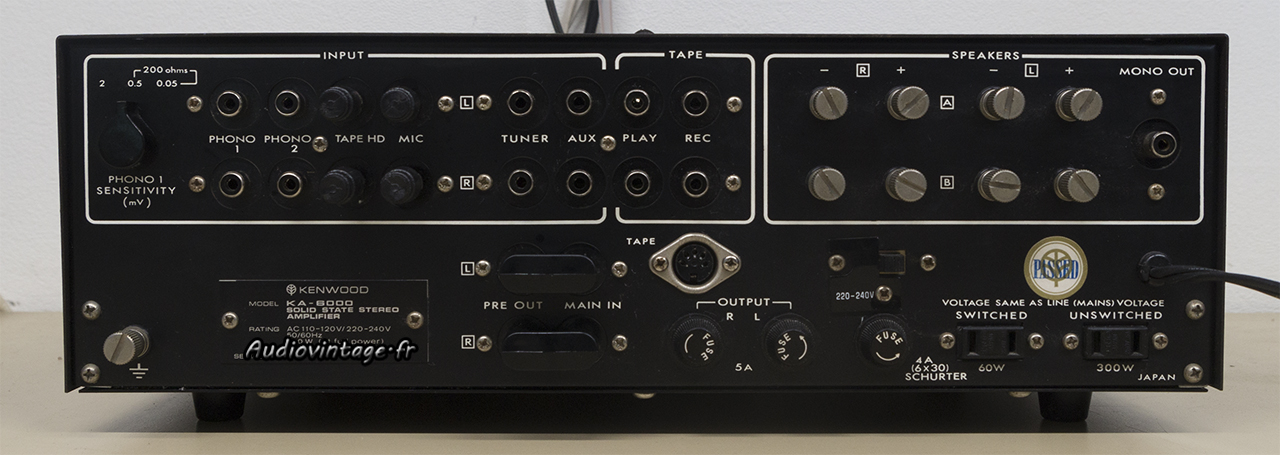

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à 2x45w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat,loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre 40hz activé, puis filtre 80hz activé, puis filtre 8khz activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

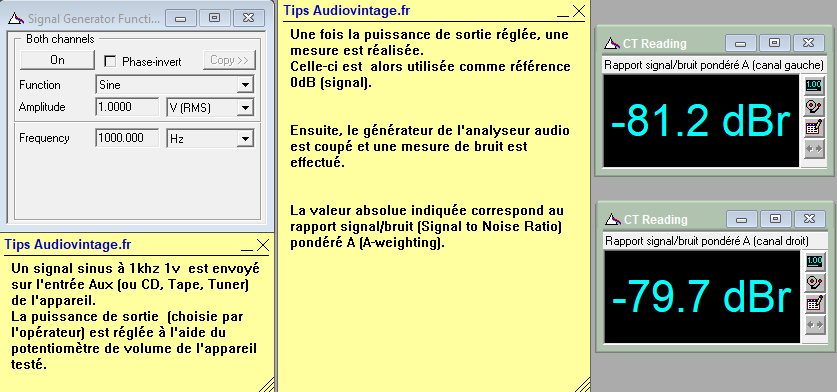

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

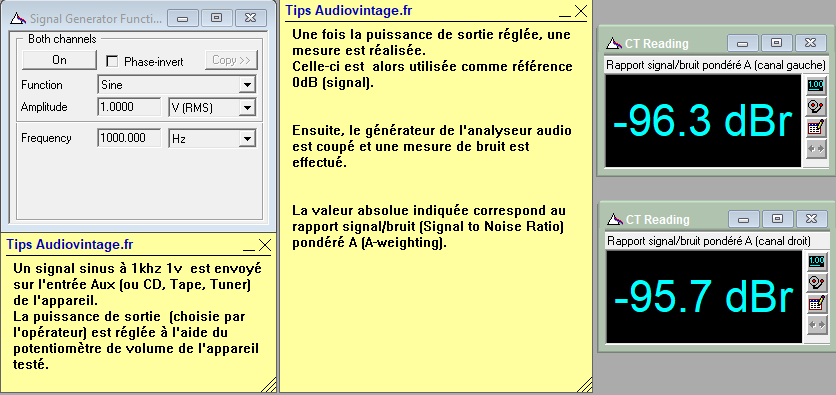

Rapport signal bruit à 2x45w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

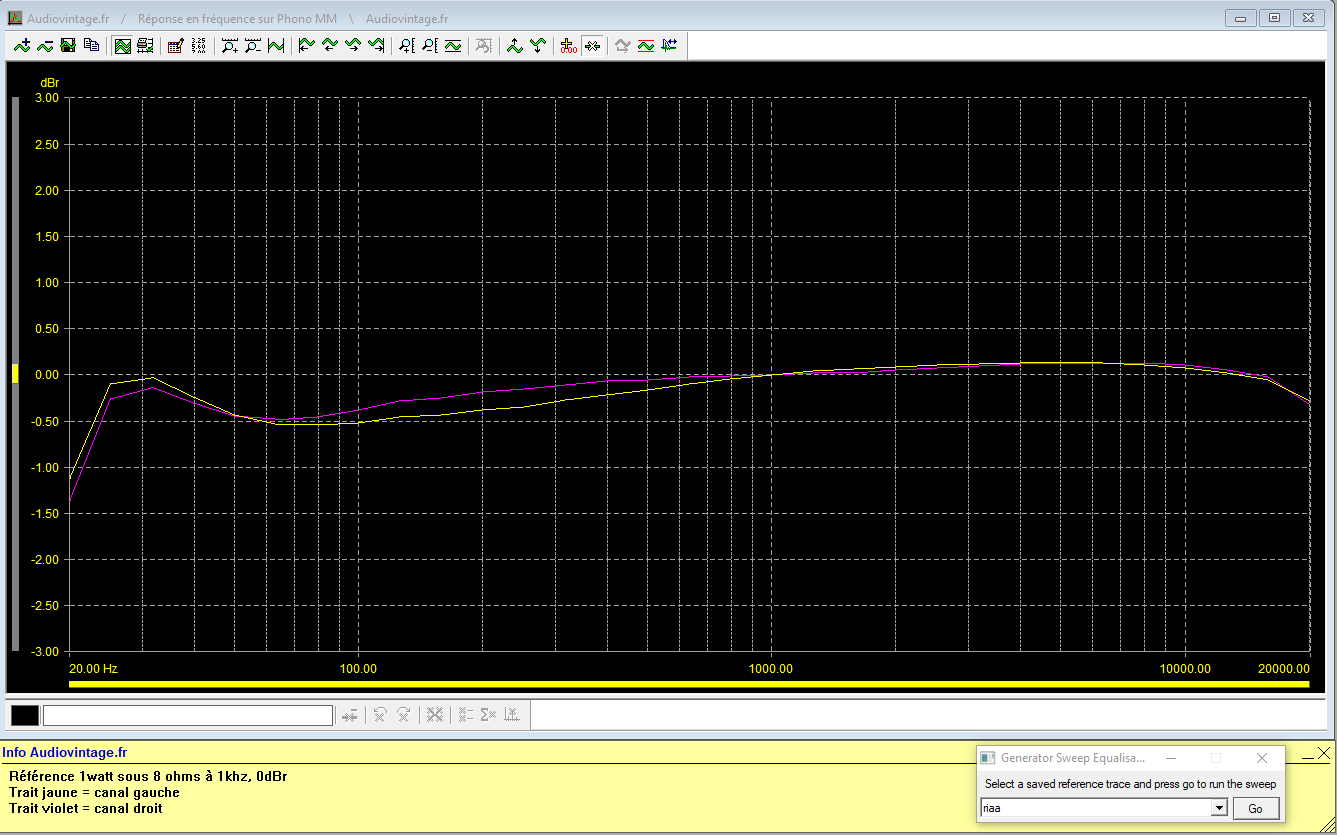

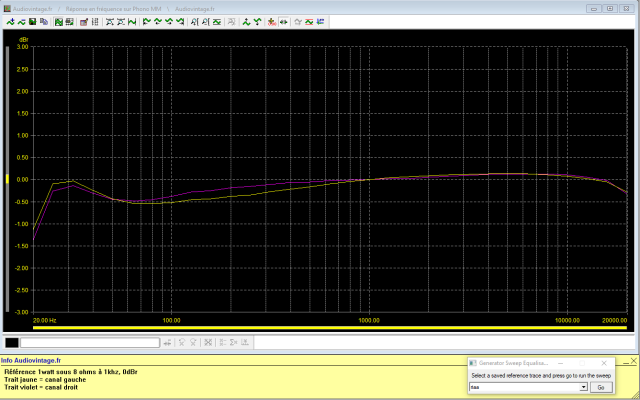

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

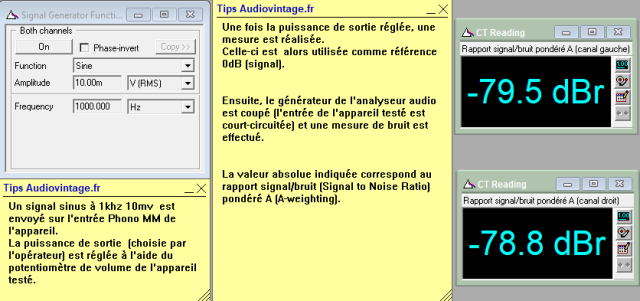

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

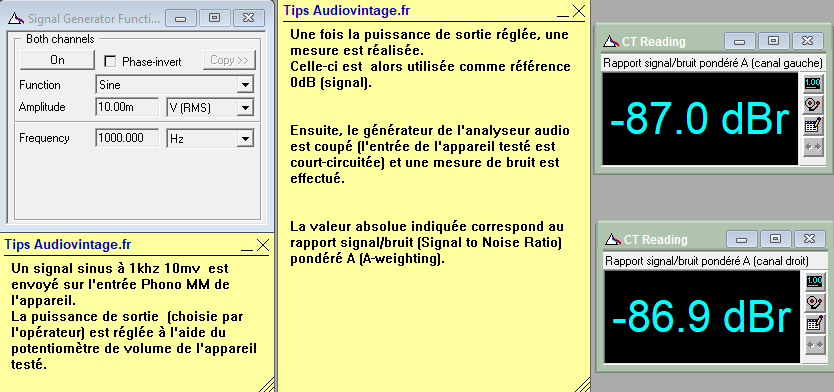

Rapport signal bruit à 2x45w sous 8 ohms, entrée phono, tone defeat.
Les mesures à l’oscilloscope :

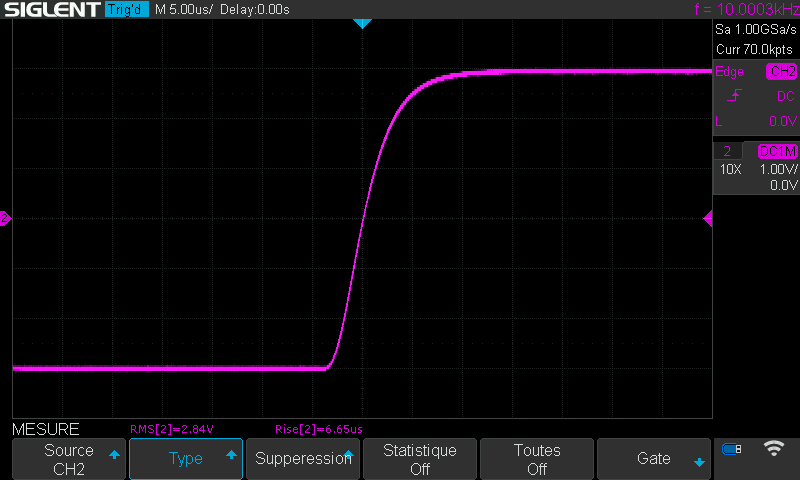

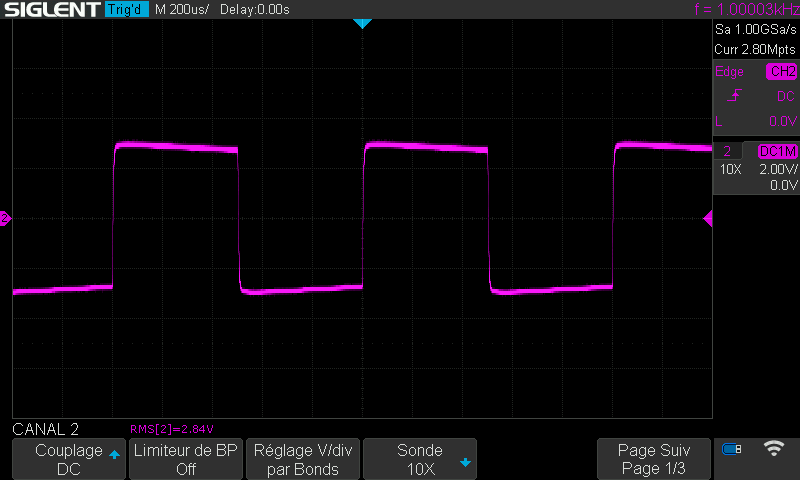

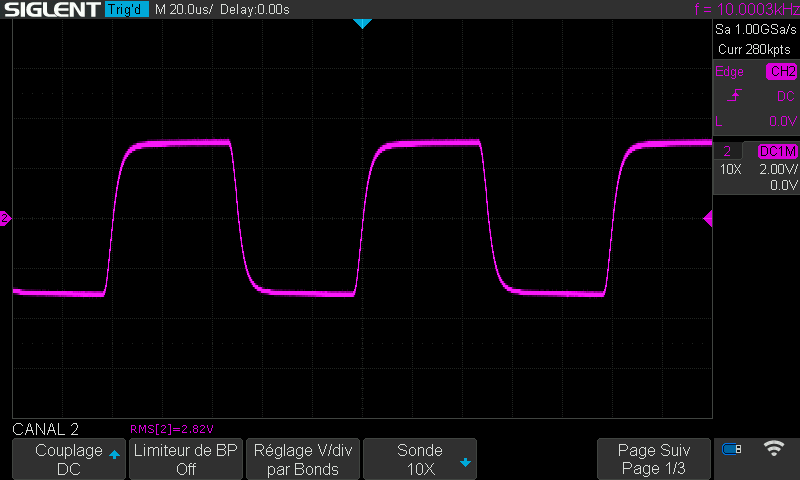

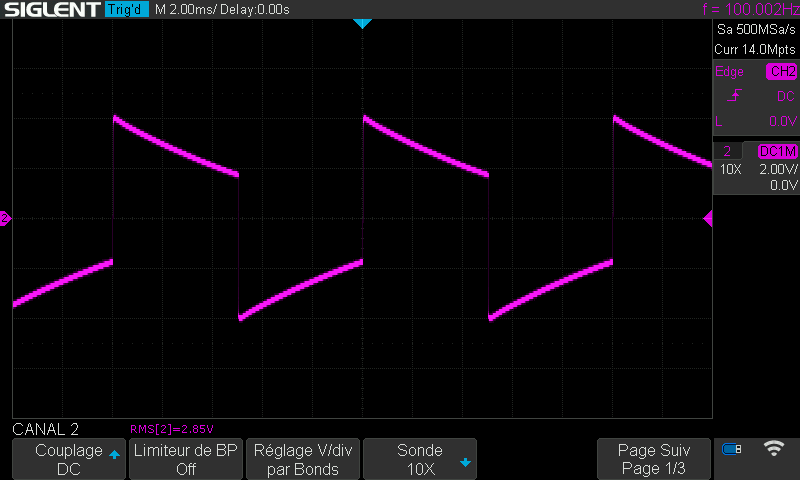

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
