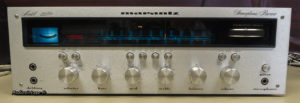

Ce receiver Marantz 2225L n’a certainement pas eu une vie facile, et désormais il « craque » sur un canal, ce qui déclenche parfois le relais de protection HP.
Le Marantz est très poussiéreux, le support d’ampoules du bandeau radio est fortement déformé par la chaleur. Le tuner FM ne fonctionne pas très bien et a probablement vu des doigts maladroits s’y intéresser d’un peu trop près (il ne sera pas revu lors de cette intervention, le propriétaire ne l’utilisant pas pour écouter la radio hertzienne). Enfin, principal problème, les craquements importants sur un canal interdisent son usage normal.
Cette panne a d’abord été diagnostiqué avant révision complète de l’appareil, mais pour faciliter la lecture et la mise en page, j’ai pris quelques libertés concernant la chronologie de cet cette intervention.

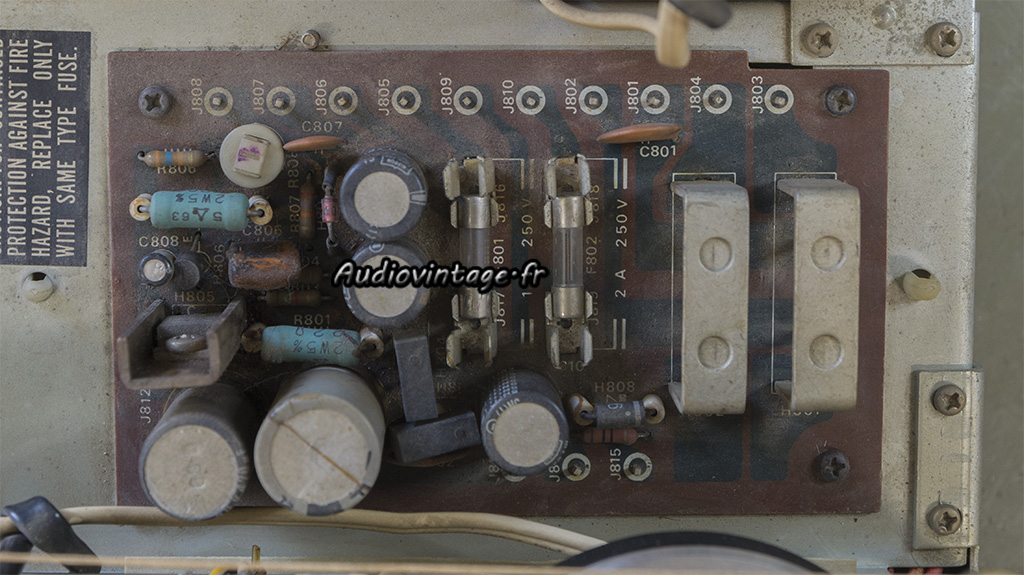

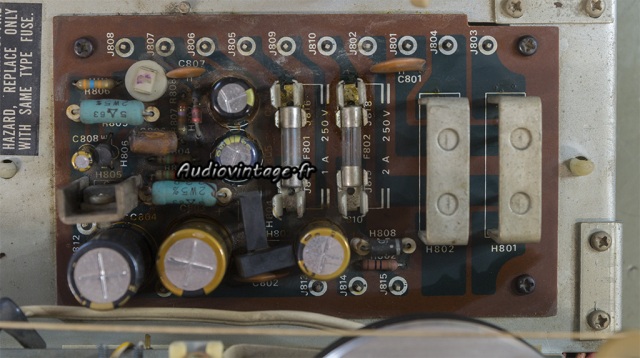

Le circuit d’alimentation
Dont les condensateurs chimiques sont remplacés.

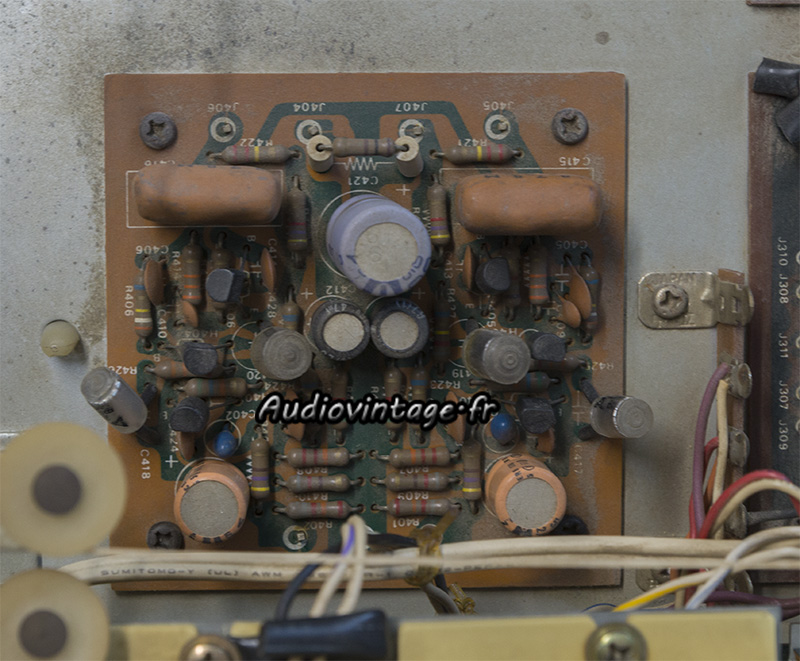

L’étage phono.
Condensateurs chimiques neufs également.

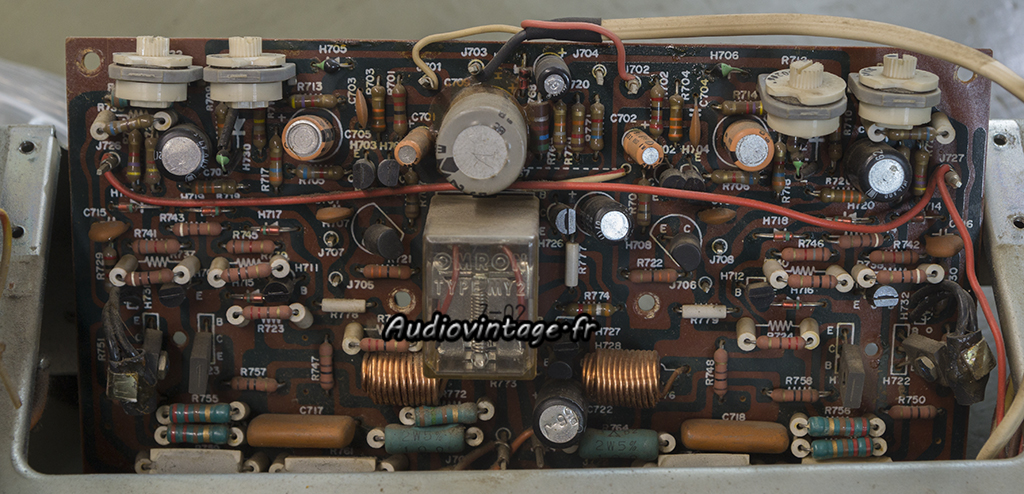

Le circuit driver et de protection.
La panne est localisée sur ce circuit, en l’occurrence, un transistor en fin de vie.

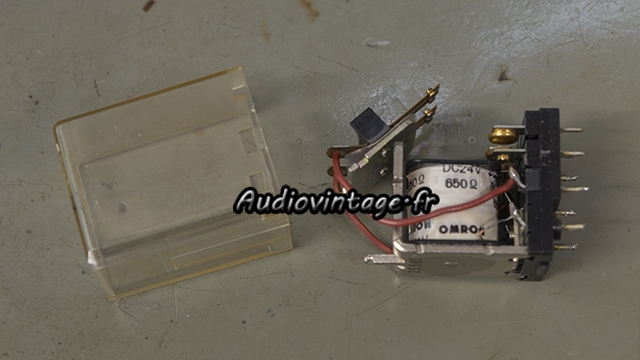

Mais tout d’abord, le relais de protection est retiré, puis ouvert pour procéder à la désoxydation de ses contacts.

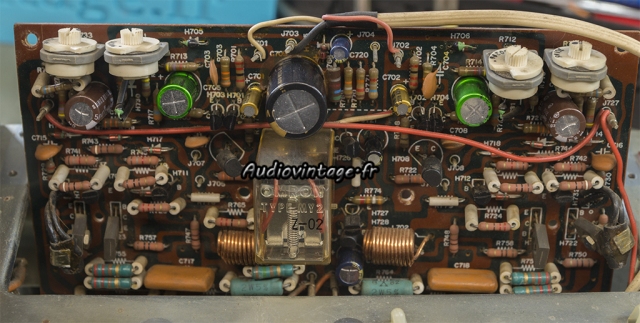

Les condensateurs chimiques sont remplacés, tout comme certains transistors. Le relais reprend sa place.

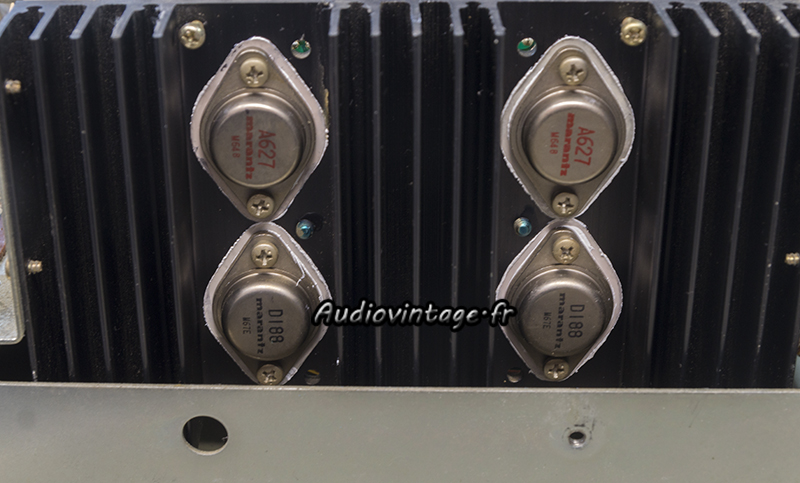

Les transistors de puissance ont été retirés, nettoyés, testés puis remontés sur des micas neufs et de la graisse fraiche.

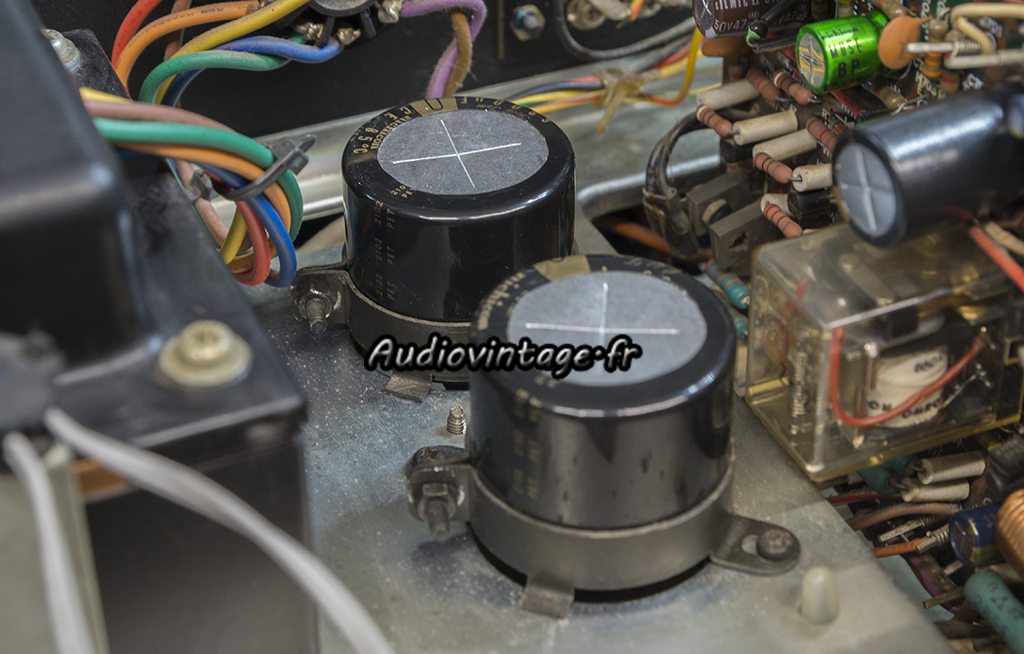

Les condensateurs de filtrage d’alimentation originaux étaient bien fatigués. Ils sont donc remplacés.

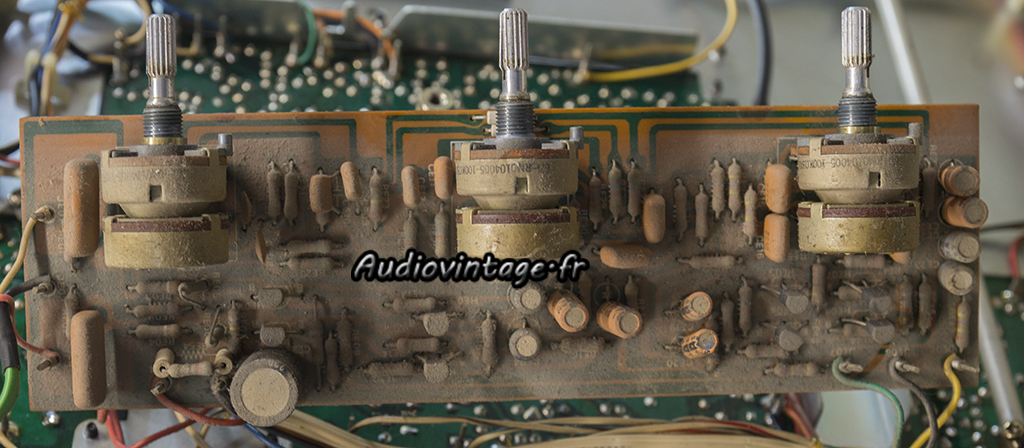

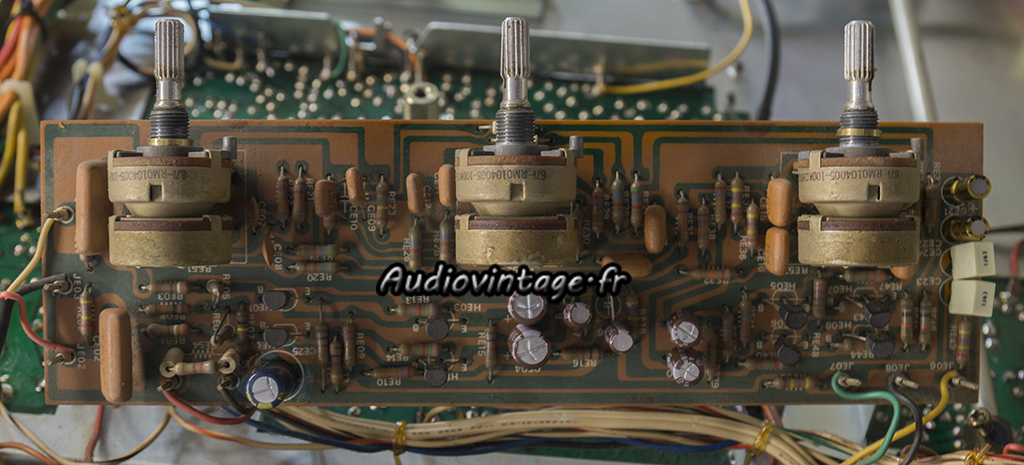

Exhumation du circuit de tonalité 🙂
Condensateurs chimiques neufs partout.
Les commandes sont nettoyées, les ampoules derrière le bandeau radio et les vumètres sont remplacées. Tension d’alimentation, courant de repos et offset sont ajustés.

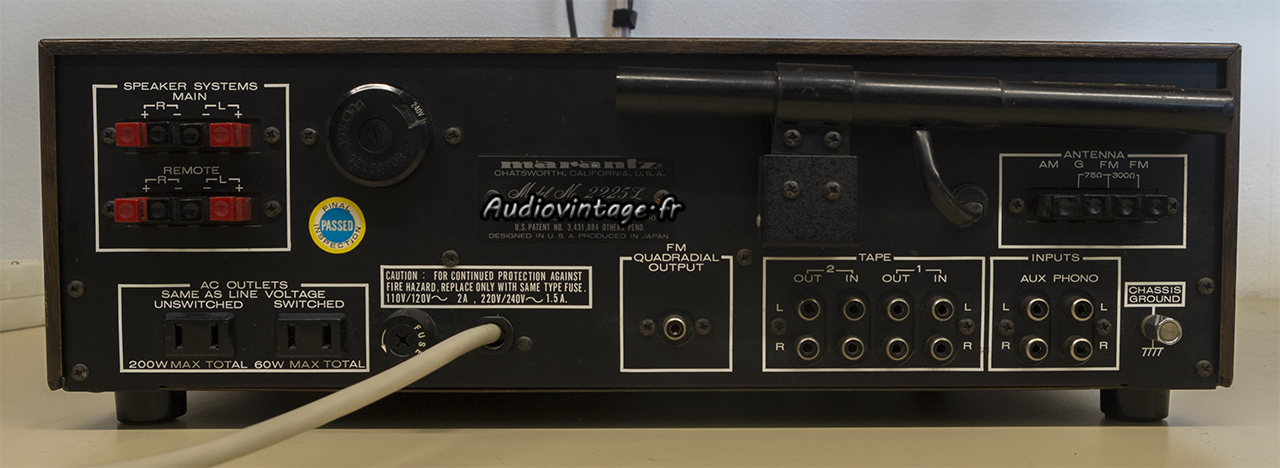

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x25w sous 8 ohms, entrée aux.

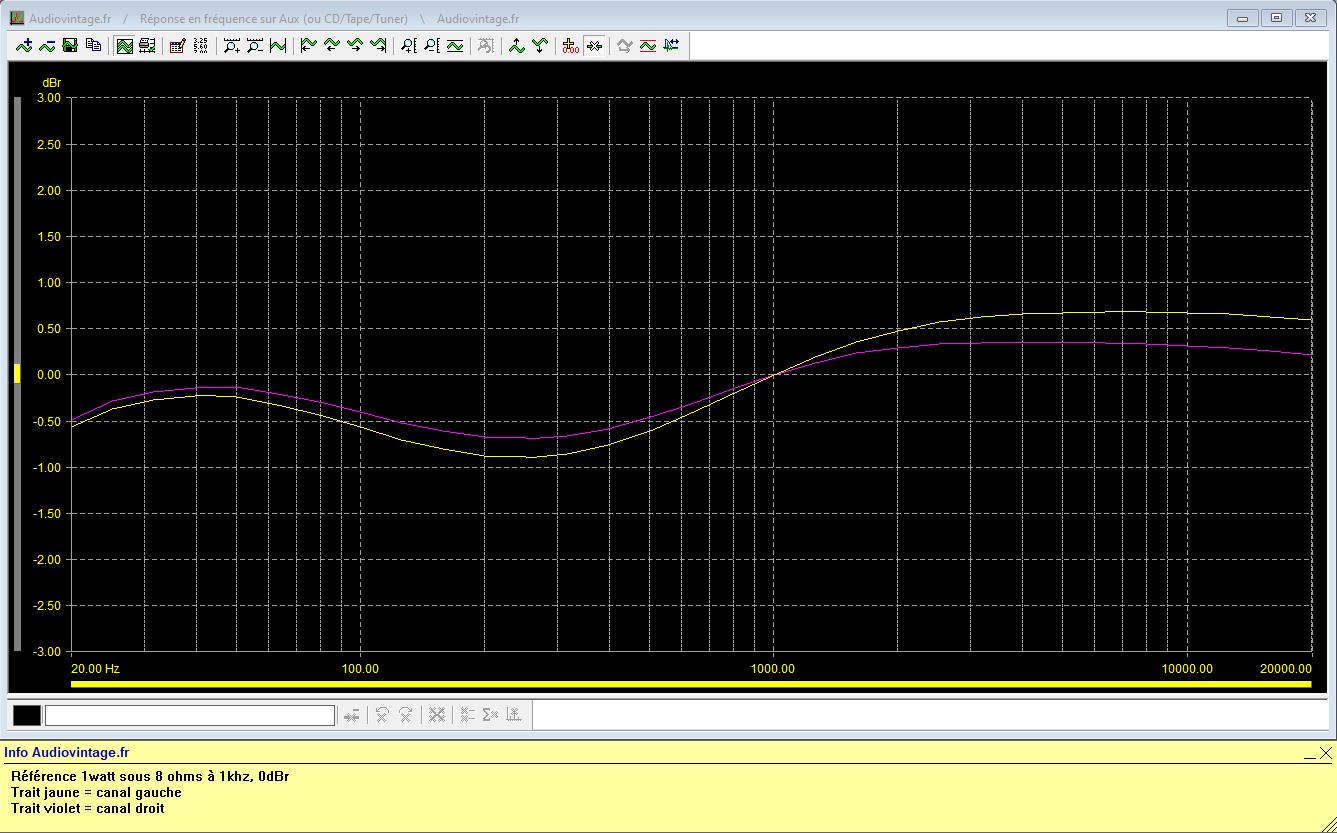

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

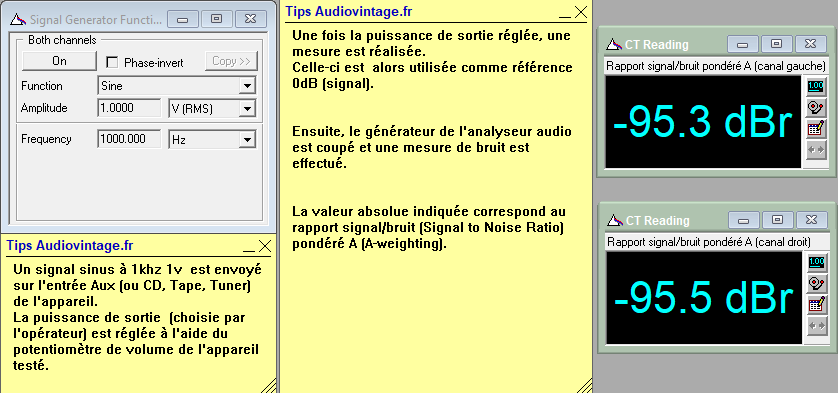

Rapport signal bruit à 2x25w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

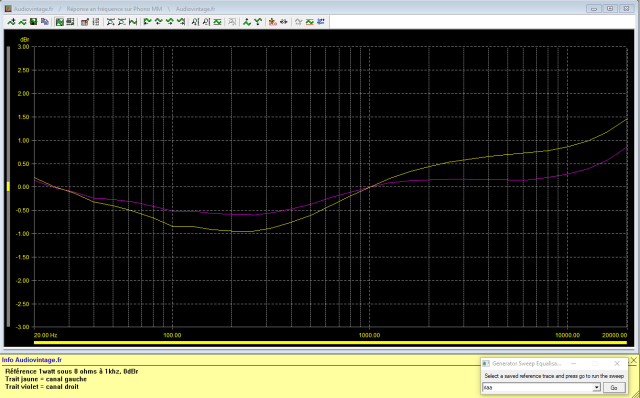

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

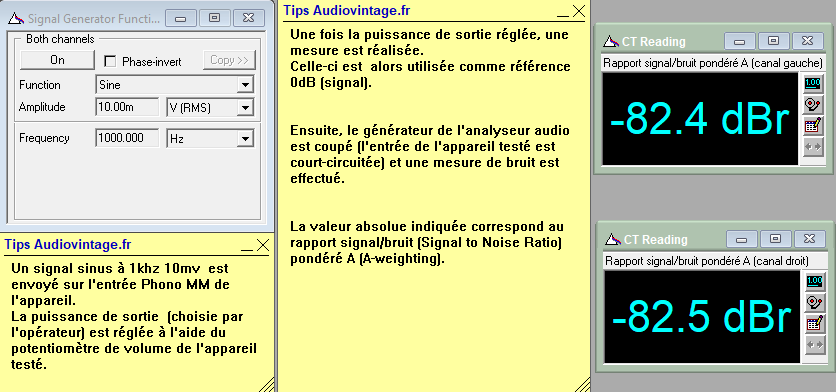

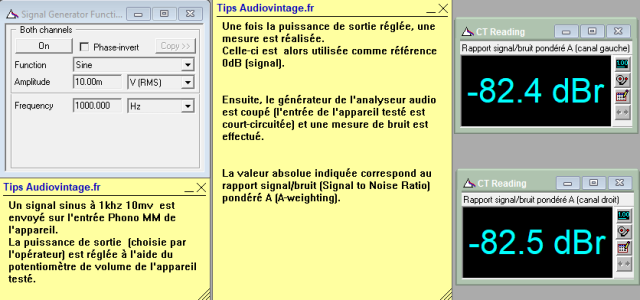

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

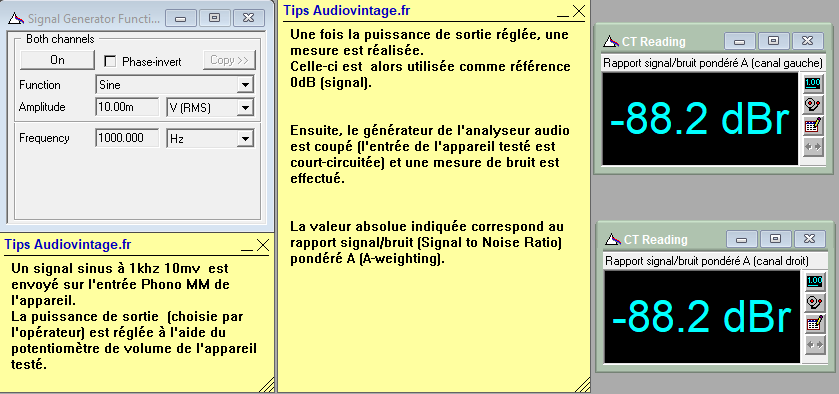

Rapport signal bruit à 2x25w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

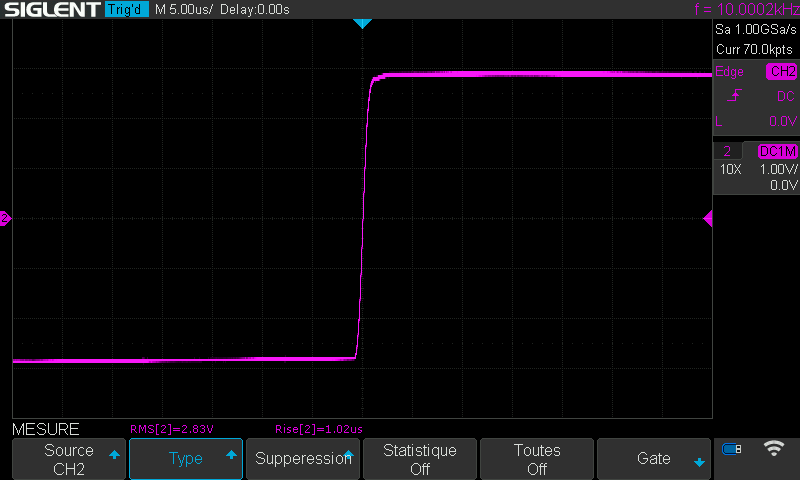

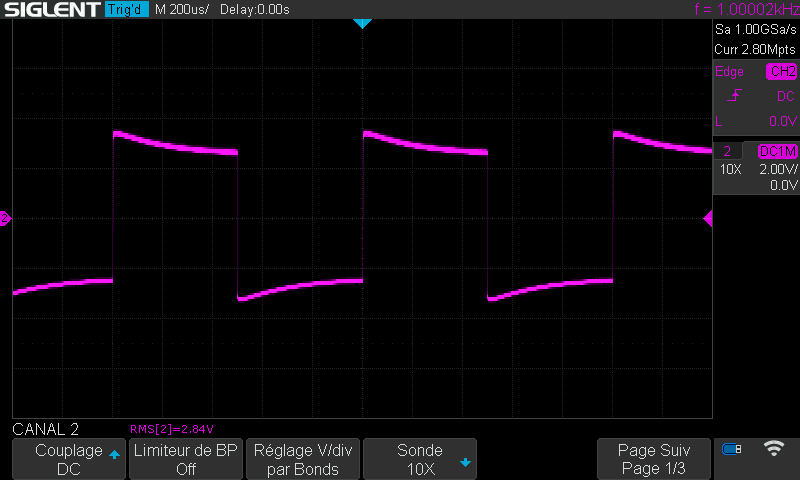

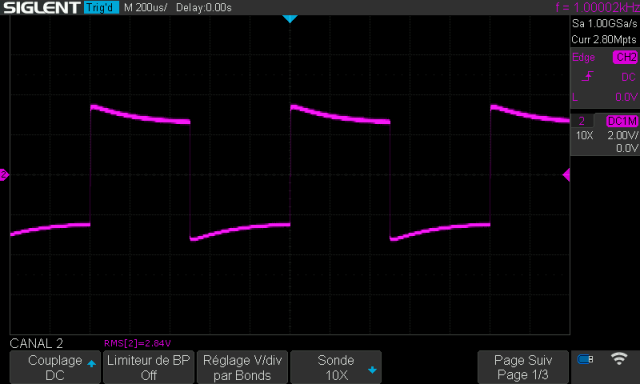

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
