Fin des années 80, Pioneer rencontre un beau succès avec ses amplificateurs à afficheur « fluoscan ».
Les trois plus gros de la série, SA-7800, SA-8800 et SA-9800 héritent du circuit NSA (Non Switching Amplifier). Ces machines sont au minimum bien « rincées » si ce n’est en panne. Pour le SA-7800 présenté ici, c’est un peu des deux !

Bon, je ne vais pas vous écrire que je suis un grand fan de cette série d’amplificateur. De mon point de vue les aspects techniques mis en avant ne se retrouvent pas vraiment à l’écoute, ça manque de légèreté et de finesse.
Cela dit, on a droit d’avoir un avis différent du mien et je ne cherche pas à convaincre quiconque.
Par contre, ce qui est sûr c’est la construction est très éloignée des modèles précédents de la marque et que la fiabilité est toute relative (et encore, le SA-7800 est très fiable par rapport à un SA-9800…)
Certains transistors sont soumis à rude épreuve, les soudures sont d’une qualité très moyenne et source de problèmes.
Enfin, le circuit NSA (complexe) requiert des semi-conducteurs « rapides », et le moindre souci se termine souvent par la mort des transistors de puissances, entre autres…

L’exemplaire présenté ici à déjà été réparé par le passé. Les transistors de puissances ont été remplacés, tout comme les transistors drivers (sur un canal seulement) et certaines résistances.
Des condensateurs chimiques ont également été changés mais la plupart d’entre eux sont d’une qualité médiocre et ils ne respectent pas toujours les valeurs capacitives originales.
Le propriétaire se plaint de bruits aléatoires sur un canal (soudures HS). Je découvre également qu’un canal de l’étage phono ne fonctionne pas (transistor HS).
Je vais reprendre tout ça !

L’alimentation.
Les 4 grosses capas sont correctes à la mesure et resteront donc en place. A droite des condensateurs pas terribles et pas nécessairement de la bonne valeur.

Les transistors sont retirés.

Nettoyés, testés et remontés avec de la graisse fraiche.

Condensateurs chimiques remplacés et transistors remis en place.

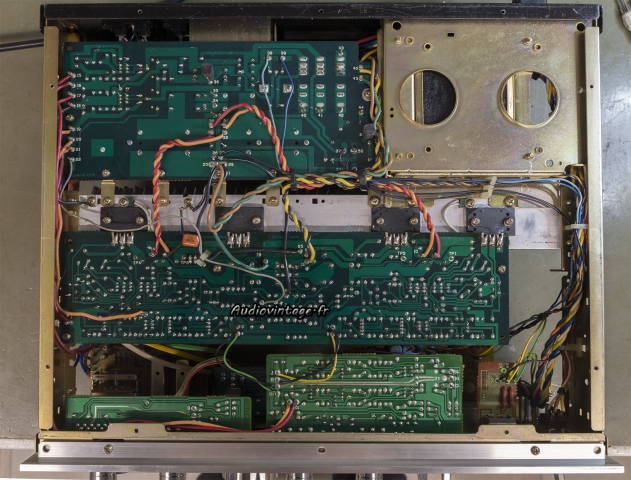

Le circuit principal, avec de nombreux composants déjà remplacés suite à une panne importante.

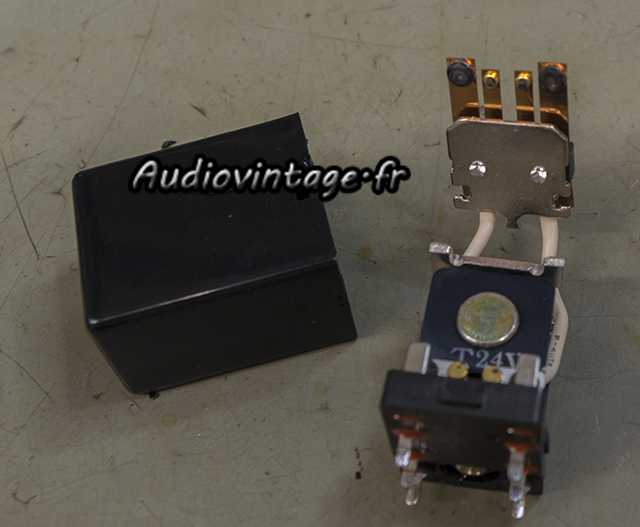

Le relais de protection HP nécessite une désoxydation sérieuse !

Condensateurs chimiques remplacés tout comme un nombre important de transistors.
Les résistances ajustables des courants de repos, 2 par canal du fait du circuit NSA) sont également changées.
ATTENTION, je déconseille à toute personne non expérimentée de tenter de régler les courants de repos ou de remplacer ces résistances, à moins d’avoir un stock de transistors de puissances et de transistors drivers qui conviennent à portée de main…
Sous ce circuit, toutes les soudures sont observées à la loupe et sous un fort éclairage, la grande majorité d’entre elle sont refaites.

Le circuit de tonalité et filtres.

Condensateurs chimiques remplacés ainsi que tous les transistors autres que les Fet.

L’étage phono, en panne.

Tous les transistors et toutes les condensateurs chimiques sont remplacés. Ici encore, de nombreuses soudures doivent être refaites.

Commandes nettoyées, courant de repos réglés, vumètres étalonnés.
Terminé.

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x65w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre subsonic activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x65w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x65w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
