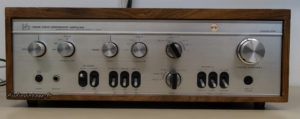

Et voici un énième Luxman L-30 (en version A avec la sérigraphie gravée sur la façade).
Ce dernier aime les longs voyages, le propriétaire est Bulgare, l’appareil a été « révisé » en 2021 aux Pays-Bas par une société qui ne semble pas vraiment compétente, mais nous allons voir cela ensemble…

Le propriétaire se plaint d’un souci avec la commande loudness (encrassée) et il n’est pas convaincu par l’intervention réalisée en 2021, sachant que depuis cette date, personne n’est intervenu dans ce Luxman.
A première vue, la totalité des condensateurs chimiques ont été remplacés, avec des choix dans la qualité de ceux-ci parfois discutable sans compter les quelques valeurs capacitives erronées.
Je note également des fusibles disparates, et certains transistors remplacés qui auraient dû bénéficier d’un montage un peu plus soigné.
Curieusement, la quasi-totalité du câblage a été dessoudé et ressoudé, pour une raison que j’ignore. Intervenir proprement dans un Luxman de cette série ne demandant que de dessouder la led rouge, qui d’ailleurs ne tient plus derrière la façade…

Une erreur importante, ou plutôt l’absence de conscience professionnelle est visible sur cette simple photo.
Dans cette série d’amplificateur, on trouve à l’origine des petites entretoises ou rondelles, entre les supports des transistors de puissance et le radiateur.
Ici, on voit que l’intervenant en a perdu quelques-unes (sur l’autre canal c’est la même chose).
Au lieu de trouver une solution, les transistors ont été remis en place sans la présence de la totalité de ces rondelles avec pour conséquence une torsion du circuit imprimé et un effort important sur les soudures des supports des transistors de puissances, ce qui peut être une source de panne dans ces appareils même quand les rondelles sont présentes…

Il faudra donc compléter les rondelles restantes avec de nouvelles imprimées en 3D aux bonne côtes.

Le circuit principal. Les condensateurs chimiques « corrects » resteront en place, les autres seront remplacés. Les transistors des différentiels d’entrée déjà remplacés, seront remplacés à nouveau par des transistors appariés et mis en contact thermique.

Circuit révisé. Les fusibles incorrects ont été remplacés.

Les transistors de puissance, ont été testés puis remontés sur des micas neufs et de la graisse fraiche.

Le circuit secondaire. Certains condensateurs chimiques remplacés n’ont pas les bonnes valeurs…

Tous les transistors sont remplacés, ainsi qu’une partie des condensateurs chimiques.

Les commandes sont nettoyées, les courants de repos et offsets ajustés. Terminé.

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x32w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x32w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x32w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
