Fabrication de mon 1er ampli : Fredy 408

[Sebas75]

Bonjour,

Voila je fais des infidelités au ampli vintage en me lancant dans la construction d'un ampli Fredy 408.

J'ai deja beaucoup avancé, grace au conseil d'une personne sur un autre forum. Avant de regler le tout, je m'attaque a la mise en boite.

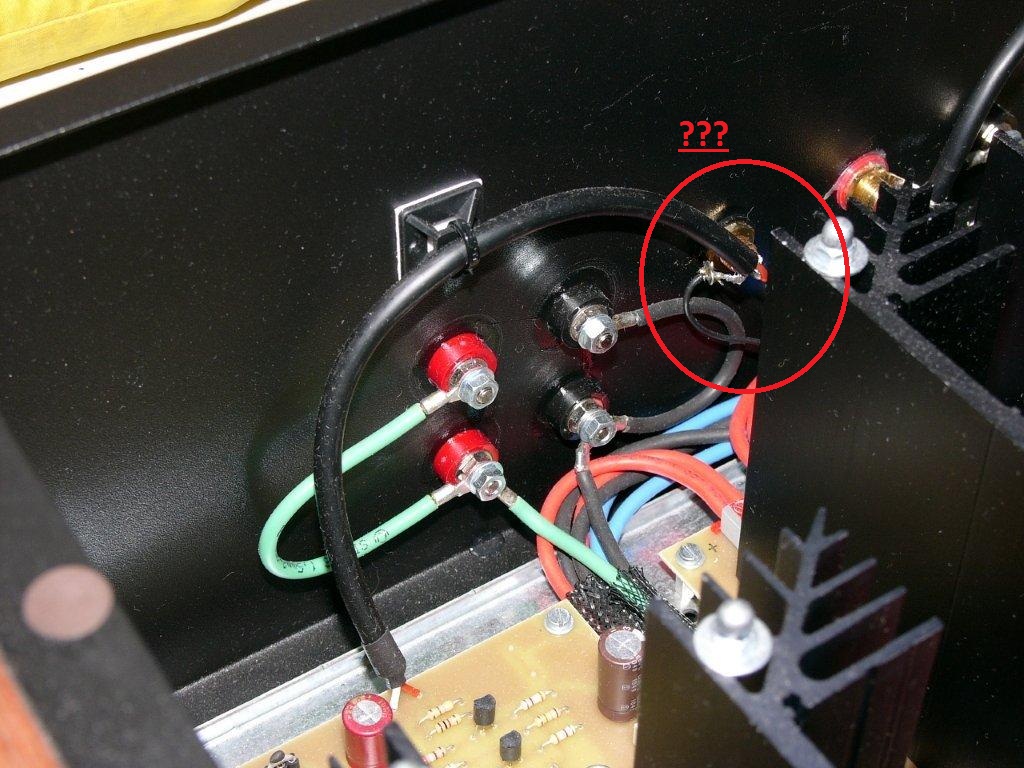

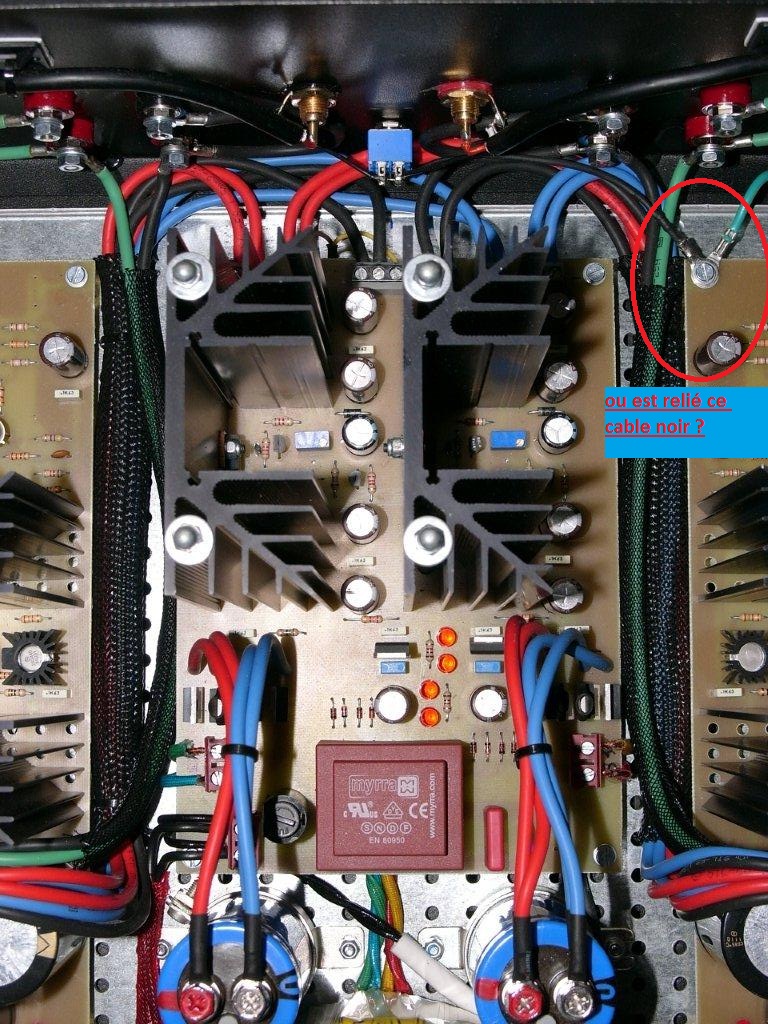

Et la j'ai un probleme, je ne comprends pas trés bien comment souder les cables partant des 2 cartes d'amplification au Cinch d'entrée et faire le meilleure cablage des masses. Tout d'abord je vous joint une photo du type de cablage qu'on me conseille, mais quel est la technique pour relier la masse. Il semble que les masses des cinch soit relié a un interupteur, puis un cable qui part de cet interupteur est relié a la vis d'une des cartes d'amplification.

Votre aide sera precieuse, je suis debutant et j'aimerais avoir un ampli sans ronflette !

Quel est le cable utilisé sur cette photo ?

[Sebas75]

Bonjour, personne a une explication de ce systeme de cablage de masse avec un interrupteur?

[sansui42]

Salut,

il y a peut etre la possibilitée de mettre l'ampli à la terre ou en flottant grace au switch

[alayn91]

Bonjour,

As-tu la doc technique sur cet ampli ?
Peux-tu la partager ?

[Sebas75]

bien sur je peux vous l 'envoyer par mail

[Androdead]

bien sur je peux vous l 'envoyer par mail

grâce à la fonction "ajouter des fichiers joints" qui se situe en dessous du bouton "envoyer" tu peux la poster sur ce sujet, ce sera d'autant plus intéressant

[Sebas75]

Bonjour,

Certains Mosfet sont isolés , d'autre non. Comment savoir si l'isolation a bien fonctionné ?

Par exemple sur la carte alim, les IRF 531 sont montés non isolés. Pourtant quand je fait un test de continuité entre ces mosfets et le radiateur, il n'y a aucun bip de continuité. Pourquoi?

[Sebas75]

Voila c'est réglé. Super ampli, le niveau au dessus de mon Marantz 1122 DC, plus "droit", plus detaillé...il me faut maintenant un preampli digne de ce nom, et pas trop cher..en échange de mon Marantz par exemple

[capricorne]

:helloman:

C'est sympa tes deux derniers posts .
Tu peux nous en dire plus ou c'est juste un monologue ? :cpasmoi!:

Je n'ai rien contre un Cr complet , par exemple .

[Sebas75]

Hello, J'ai mis le fichier joint. Pour un CR c'est difficile n'ayant que mon Marantz 1122 Dc en comparaison. De plus faudrait voir avec un preampli digne de ce nom. En tout cas, apres moult peipéties, il fonctionne trés bien, Aucun problème de masse Ouff. Les Grave sont beaucoup moins "baveux" que sur le Marantz, avec les enregistrement de qualité, il est parfait, transparent et doux et fait mieux ressortir les aigue sur mes Wharfedales.
