NEC A-11E

[zilou33]

Comme promis dans ma présentation, je vous présente mon amplificateur NEC A-11E. Un article de la NRDS de mai 1984 lui a été consacré. Le prix indicatif de l'époque était de 9000 F. La puissance annoncée est de 2x70W en 8 ohm (2x140W en 4 ohm). Une de ses principales caractéristiques est son alimentation très spécifique. Celle-ci est composée de deux transformateurs toroïdaux (1 par canal) plus un troisième qui fournit le courant supplémentaire (d'où le Reserve II qui apparait sur la façade). Il dispose de deux entrées bas niveau (phono aimant mobile uniquement), de quatre entrées haut niveau et de deux magnétophones. Il est également possible d'attaquer directement l'amplificateur en branchant un lecteur CD sur une entrée spécifique (MAIN IN (CD)), dans ce cas le réglage de volume se fait en utilisant les deux boutons POWER AMP LEVEL.
C'est un amplificateur assez volumineux, il pèse 20 kg sur la balance. A l'usage, il dégage pas mal de chaleur au niveau de la carte du préamplificateur.

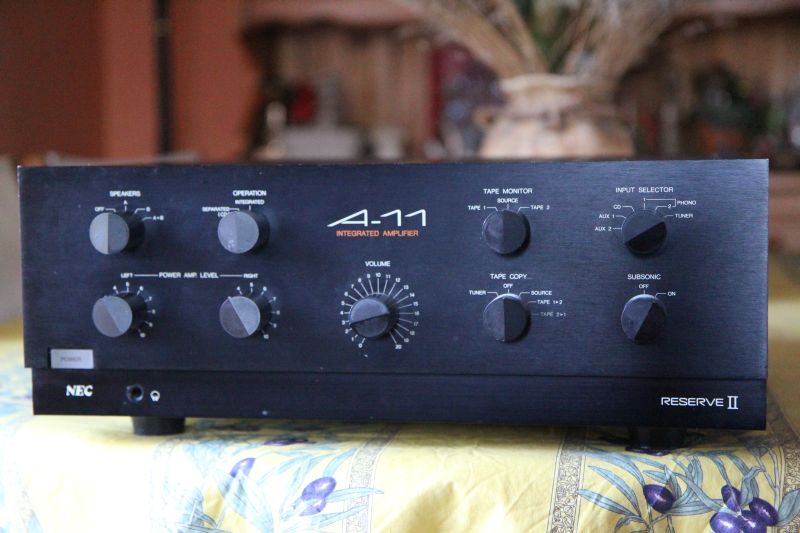

Vue de la façade avant. A noter les deux boutons en bas à gauche de réglage de niveau de l'amplificateur et le bouton qui permet de séparer l'ampli et le préampli.


Vue de la connectique. Noter les prises phono dorées et l'entrée MAIN IN (CD) pour attaquer directement l'ampli de puissance.


La section préamplificatrice. C'est là que ça chauffe.

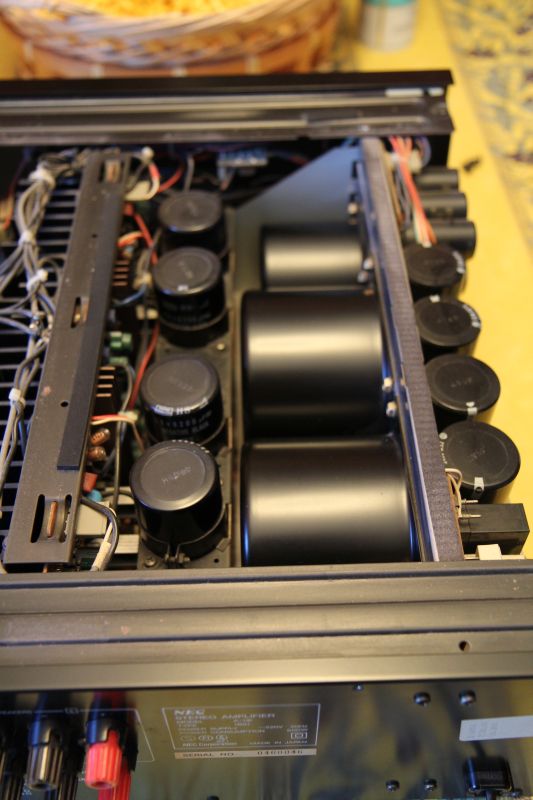

L'alimentation. Au premier plan, les deux transformateurs principaux, au fond le transformateur de réserve.


J'ai longtemps utilisé cet amplificateur dans la configuration suivante :
lecteur CD Marantz CD-50 + kit Sicomin
platine vinyl REGA Planar 2
tuner NAD 4225
enceintes Dynaudio Image

Aujourd'hui, il se trouve associé à la configuration suivante :
terminal satellite numérique Dreambox DM-7000S (=> tuner numérique)
graveur DVD de salon SAMSUNG
lecteur CD Marantz CD5004 (branché sur l'entrée Main In)
enceintes colonnes Celestion F2 (bof !!!)

[Pougatchoff]

Impressionnant !

Si je comprends bien l'entrée main IN gérée par les deux boutons power amp level sert à shunter la partie préampli ? et si tu veux des réglages aigus/graves faut ajouter un égaliseur ou un préampli extérieur?

J'ai le A7 et tout comme le A11 il dégage une chaleur intense (qui avait commencé à faire sécher les chimiques proches de ces sources de calories) par contre à l'intérieur ça n'a rien à voir.

[pionroi]

belle bête

[Ulrich]

Superbe specimen...felicitations

[zilou33]

Bonjour,
Merci pour vos commentaires.

Cet amplificateur ne m'a jamais déçu quelle que soit la configuration dans laquelle j'ai pu le mettre. Je l'ai déjà testé avec des panneaux Magnepan chez un ancien collègue de travail, il s'en était tiré avec brio. Si je devais le qualifier en deux mots, je dirai transparent et analytique.

@stephane : effectivement, l'usage d'un lecteur CD sur l'entrée MAIN IN permet de court-circuiter le préamplificateur, dans ce cas le réglage du volume ne se fait plus qu'avec les deux boutons Power Amp Level. Pour ce qui est de l'emploi de réglages grave/aigu, je n'en ai jamais eu besoin et donc je ne suis pas gêné. J'ai consulté ton article sur le A-7E, il est vraiment très différent. Il y a fort longtemps aujourd'hui, j'avais déjà lu un article dans la presse spécialisée sur cet amplificateur. Je me souviens que la critique était bonne, c'est d'ailleurs ce qui m'avait décidé lorsque je suis tombé sur le A-11E. J'ai également découvert ton site Web personnel consacré à la rénovation d'anciennes électroniques, je te félicite pour le travail accompli. C'est très instructif.

Philippe.

[dylanjumpman]

Ah oui il est costaud celui là !

Merci pour la présentation

[zean]

Merci pour la présentation de ce modèle assez rare dans nos contrées.

[mister_a]

joli spécimen ce Nec, il mérite des enceintes limite studio ,sinon je n'ai pas bien vu a l’arrière, les sortie pour les enceinte, ce sont des prises bananes ou qui ce visse ?

[zean]

Il me semble que les deux possibilités sont permises.

[zilou33]

Bonsoir,
J'ai des recherches dans mes factures, j'ai retrouvé celle de l'amplificateur NEC. Je l'ai acheté d'occasion en avril 1991 pour la somme de 5500 Frs. Je me souviens de n'avoir pas trop hésité à l'époque bien que n'ayant aucune garantie sur son bon fonctionnement. Depuis hier, il se retrouve associé à une paire de Cabasse Manhattan 220 en lieu et place des Celestion F2. Ce n'est pas du vintage mais elles correspondaient à mes contraintes d'encombrement (220mm maxi de largeur) et sont en très bon état. Les premières écoutes avec le NEC sont globalement très sympathiques, peut être le médium un peu trop présent mais je n'ai pas encore pris suffisamment de temps pour me faire une opinion bien arrêtée.
