TSF ERWA ?!
-
americanradios
- Membre éminent
- Messages : 1403
- Enregistré le : jeu. 26 sept. 2013 10:53
- Localisation : Yvelines
- Contact :
Re: TSF ERWA ?!
Je n'ai effectivement rien trouvé sur le net concernant ce modèle MAIS demain au bureau je regarderai dans la schemathèque "Riders" des exemple de montage avec cette série de tubes même si c'est d'une autre marque il y aura beaucoup de ressemblance je pense.
Marc
-
membre banni
Re: TSF ERWA ?!
ca doit etre le branchement de la prise fiche antenne pour les 2 ondes , pas d'entrée pour Hp externe, ou source
- Fichiers joints
-
- image.jpg (71.38 Kio) Vu 4157 fois
-
Mick60
- Membre confirmé
- Messages : 47
- Enregistré le : mer. 25 sept. 2013 15:51
- Localisation : Oise - Noyon
Re: TSF ERWA ?!
Eh oui je n'y avais pas pensé..."A" comme antenne...
Et sinon il y a bien une entrée source , sur la double fiche "P.U". Apparemment ça veut dire Pick Up, on y branchait sûrement un tourne disque dessus. D'autres TSF Erwa étaient équipés d'origine d'une platine 78t sur le dessus.
Et sinon il y a bien une entrée source , sur la double fiche "P.U". Apparemment ça veut dire Pick Up, on y branchait sûrement un tourne disque dessus. D'autres TSF Erwa étaient équipés d'origine d'une platine 78t sur le dessus.
-
americanradios
- Membre éminent
- Messages : 1403
- Enregistré le : jeu. 26 sept. 2013 10:53
- Localisation : Yvelines
- Contact :
Re: TSF ERWA ?!
Oui PU c'est une entrée phono pour celule piezzo uniquement.
J'ai trouvé un schema avec les mêmes tubes que ta radio mais à partir de ma schemathèque John RIDER je n'ai pu que l'imprimer mais pas en extraire un fichier JPG.
Je vais installer une capture d'ecran...
J'ai trouvé un schema avec les mêmes tubes que ta radio mais à partir de ma schemathèque John RIDER je n'ai pu que l'imprimer mais pas en extraire un fichier JPG.
Je vais installer une capture d'ecran...
Marc
-
americanradios
- Membre éminent
- Messages : 1403
- Enregistré le : jeu. 26 sept. 2013 10:53
- Localisation : Yvelines
- Contact :
Re: TSF ERWA ?!

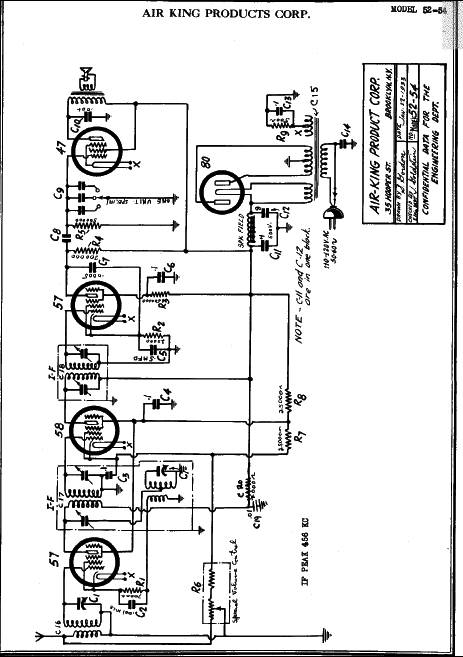

Voici une capture d'écran. le premier tube est ici une 57 mais idem pour toi avec 58
Marc
-
americanradios
- Membre éminent
- Messages : 1403
- Enregistré le : jeu. 26 sept. 2013 10:53
- Localisation : Yvelines
- Contact :
Re: TSF ERWA ?!
Ce n'est pas la même marque mais le principe est le même.
Pour l'alimentation tu peux voir que la bobine de filtrage est intégrée au HP à la place d'un aimant permanant et les condos de filtrage sont C11 et C12.
Pour l'alimentation tu peux voir que la bobine de filtrage est intégrée au HP à la place d'un aimant permanant et les condos de filtrage sont C11 et C12.
Marc
-
gwir
- Membre éminent
- Messages : 1028
- Enregistré le : mar. 4 mai 2010 08:15
- Localisation : morbihan
- Contact :
Re: TSF ERWA ?!
Léger HS, avec http://www.cutepdf.com/products/cutepdf/writer.asp tu peux faire une "impression" vers un fichier pdf, et ainsi nous faire partager ces docs avec une bonne définition.americanradios a écrit : je n'ai pu que l'imprimer mais pas en extraire un fichier JPG.
"But let me tell you something don't try this at home on your dad's stereo only under hip-hop supervision, alright ?"
-
americanradios
- Membre éminent
- Messages : 1403
- Enregistré le : jeu. 26 sept. 2013 10:53
- Localisation : Yvelines
- Contact :
Re: TSF ERWA ?!
Merci pour l'info gwir.
Je vais essayer d'améliorer mais là j'ai fait dans l'urgence.
Celà dit cette doc est riche en modèles (6CD) mais la qualité est moyenne. Il s'agit de scans fait en 1995 sous fichiers .max qui s'ouvrent avec Paperview... pas terrible.
Est-ce que celui que j'ai envoyé est OK quand même ?
Je vais essayer d'améliorer mais là j'ai fait dans l'urgence.
Celà dit cette doc est riche en modèles (6CD) mais la qualité est moyenne. Il s'agit de scans fait en 1995 sous fichiers .max qui s'ouvrent avec Paperview... pas terrible.
Est-ce que celui que j'ai envoyé est OK quand même ?
Marc
-
gwir
- Membre éminent
- Messages : 1028
- Enregistré le : mar. 4 mai 2010 08:15
- Localisation : morbihan
- Contact :
Re: TSF ERWA ?!
Oui, c'est quand même bien lisible
"But let me tell you something don't try this at home on your dad's stereo only under hip-hop supervision, alright ?"
-
membre banni
Re: TSF ERWA ?!
gwir a écrit :Léger HS
gwir a écrit :faire une "impression" vers un fichier pdf
Ce HS est une aubaine, l'occasion d'ouvrir un post au bon endroit, d'expliquer comment cela fonctionne, surtout pour ceux qui ne comprennent pas l'anglaisgwir a écrit :partager ces docs avec une bonne définition.
