Telefunken Bajazzo Universal 401

[Charly]

Bonsoir à tous,

J'ai emporté quelques devoirs de vacances en cette semaine de congés pascal. J'ai pris avec moi quelques outils, la bombe KF, le fer à souder, et le transistor Telefunken Bajazzo Universal 401 que l'on m'a donné lors de mon passage à Clamart. Il s'allume, il sort du son, la loupiote fonctionne, mais le bouton d'accord n'entraine plus l'aiguille ni le condensateur variable... On soupçonne évidement une ficelle cassée.

L'appareil n'est pas très propre, pas étonnant quand on sait d'où il sort : il a été trouvé dans une déchèterie




Il parait bien construit, costaud à l'allemande, avec quelques détails sur la qualité en vigueur dans les années 70 :

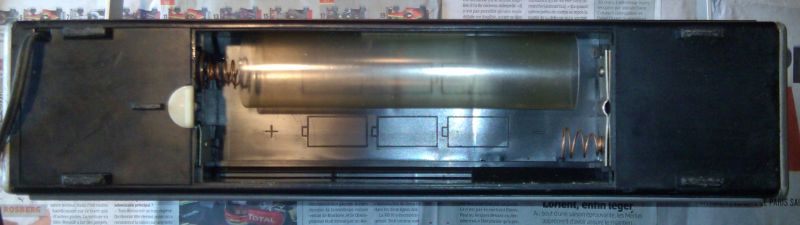

Trappe de piles avec des tubes pour le guidage des batteries :

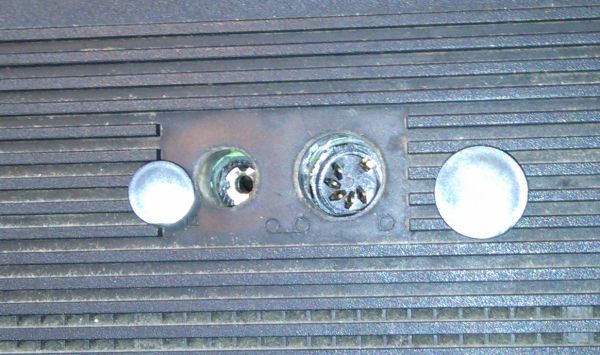

Prises pour magnéto et HP externe protégées par des caches :

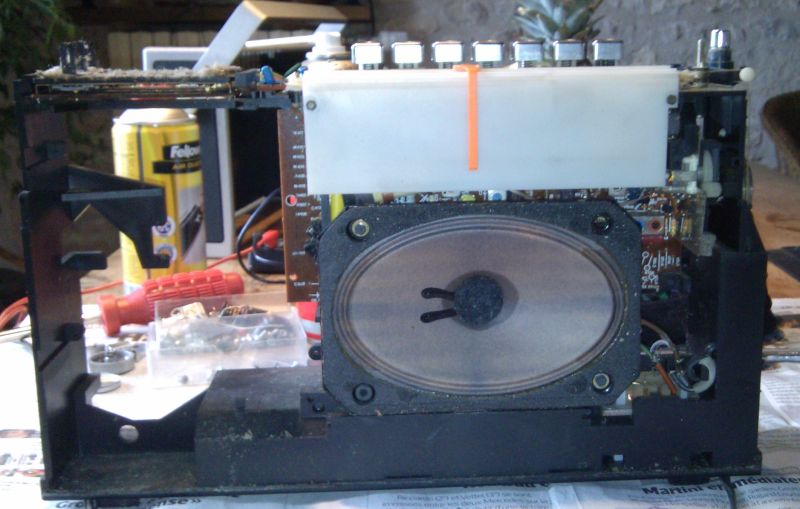

J'ai donc entrepris, entre deux visites de châteaux (je suis en val de Loire cette semaine) le démontage de l'appareil.

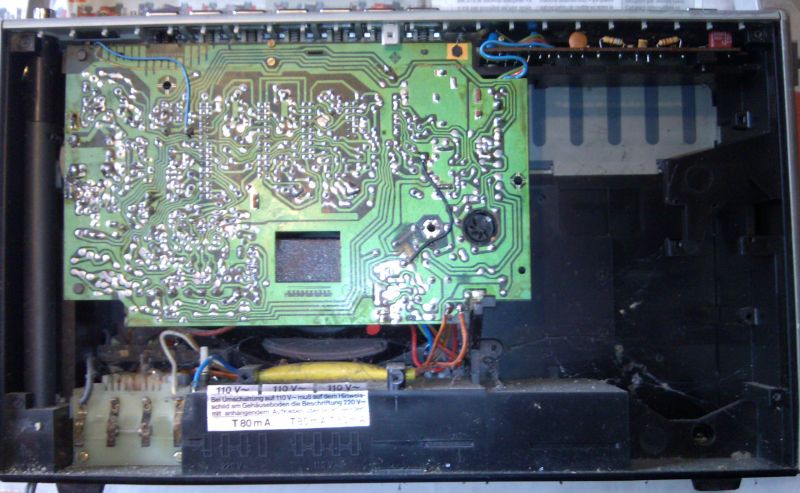

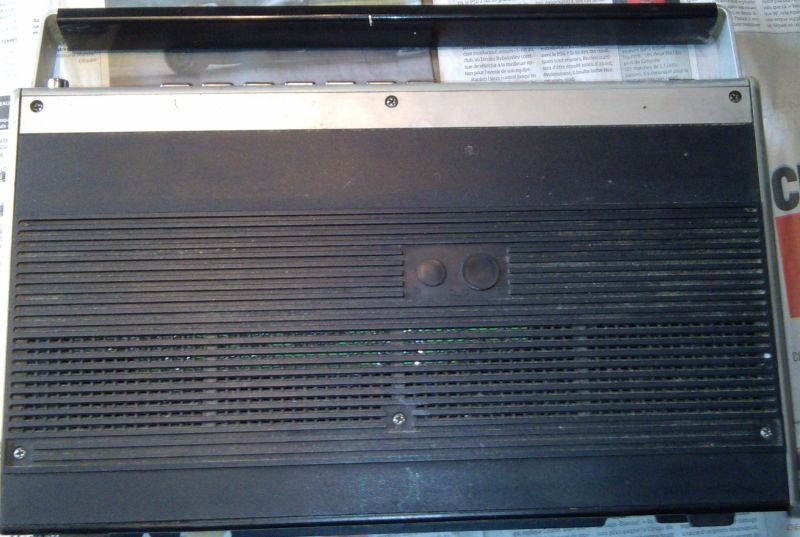

L'antenne est nickel, le boitier moins, il a quelques traces ici et là, et de la crasse... même dedans !

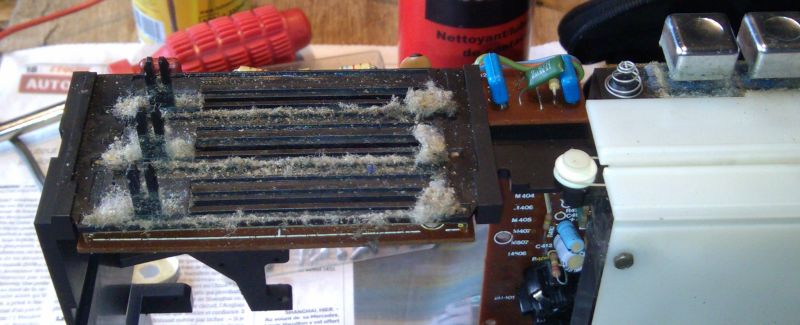

Et sous les potards :


Il y en a partout...


Bref, j'ai sorti l'aspirateur, le chiffon, etc...

[Charly]

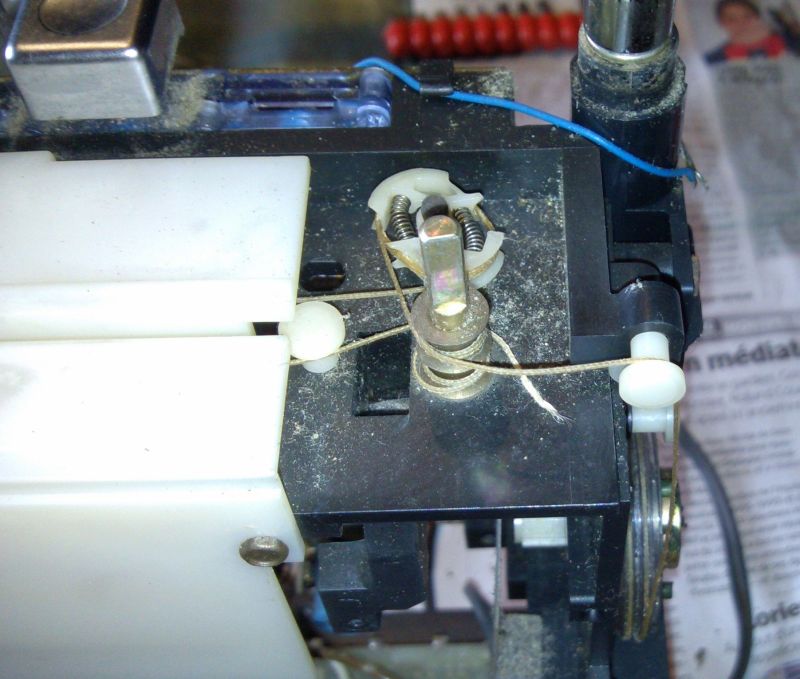

Maintenant que je peux y mettre les mains sans qu'elles collent, j'essaye de l'allumer en l'état, en manœuvrant le condensateur d'accord à la main : tout fonctionne ! Les stations sont parfaitement reçues dans les gammes d'ondes proposées (LW, MW, SW, FM), donc ... il n'y a plus qu'à remplacer la coupable :


J'ai essayé avec du fil à roti (on ne rigole pas dans le fond ! ), a défaut d'être idéal, j'en avais sous la main. Bon cela m'a permis de m'exercer, car évidement, elle s'effiloche un peu trop sur les poulies avec plusieurs enroulements (sur l'axe du bouton d'accord de fréquence...)

A suivre, je vais essayer de trouver du fil plus approprié....

D'ailleurs, quels seraient vos conseils pour cette ficelle ? On m'a parlé de fil de pèche en polyéthylène, ou de fil de lin... Autre suggestion ?

A+

Charly
(désolé pour les photos au smartphone)

[studer]

bravo a toi ! un joli transistor comme on n en fait plus , le changement de ficelle tourne souvent a la galere , bon je n ai jamais essaye moi meme mais un membre du forum pourra surement t aider .
bon courage tu sera recompense par le son

[Charly]

Bonjour,

Matin pluvieux, donc j'ai l'occasion d'y remettre les doigts après avoir trouvé une ficelle qui semble convenir très bien : de la ficelle pour cerf-volant ! Souple, résistant à l'usure, glisse bien sur les poulies et autres (mais pas sur les axes de commandes), bref, le top.
Après 4 ou 5 essais, ponctués de quelques jurons, maudissant tous les pouces gauches que j'ai aux mains , j'ai finalement réussi ! Ouf....

Le son est bon évidemment, avec un large bande de bonne taille, la réception est très correcte, même si elle n'égale pas celle du Grundig C6200 que j'ai déjà reconditionné il y a un an. L'AFC est très efficace en revanche. Comme tous les postes de cette époque, la bande FM couvre jusqu'à 104 MHz seulement (le Grundig, soumis à la même contrainte, monte jusqu'à presque 106 lui).

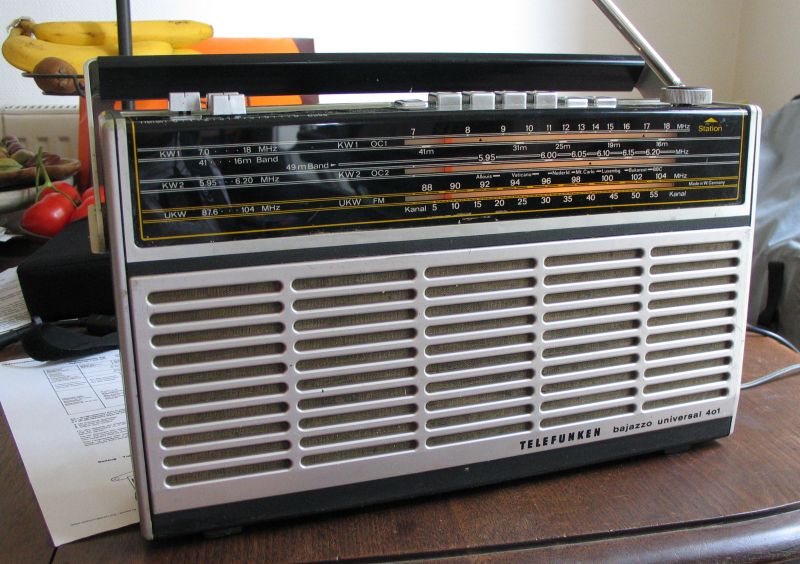

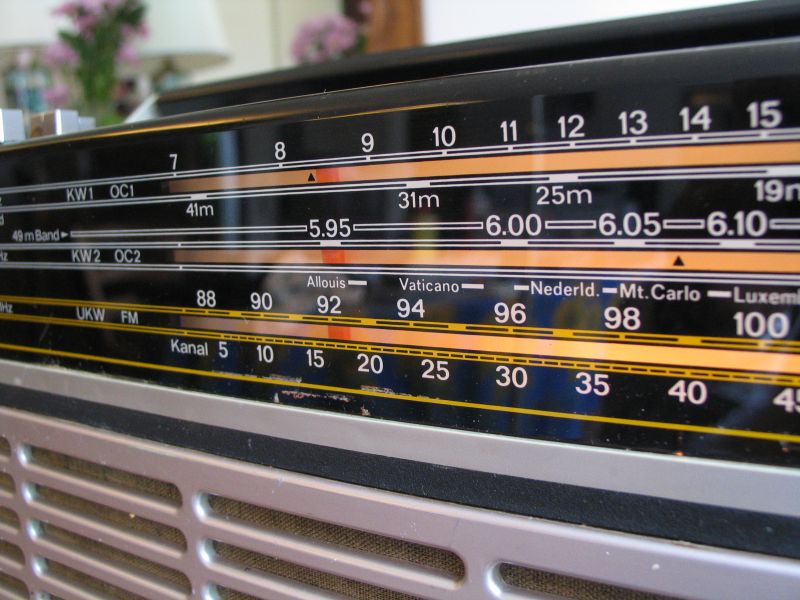

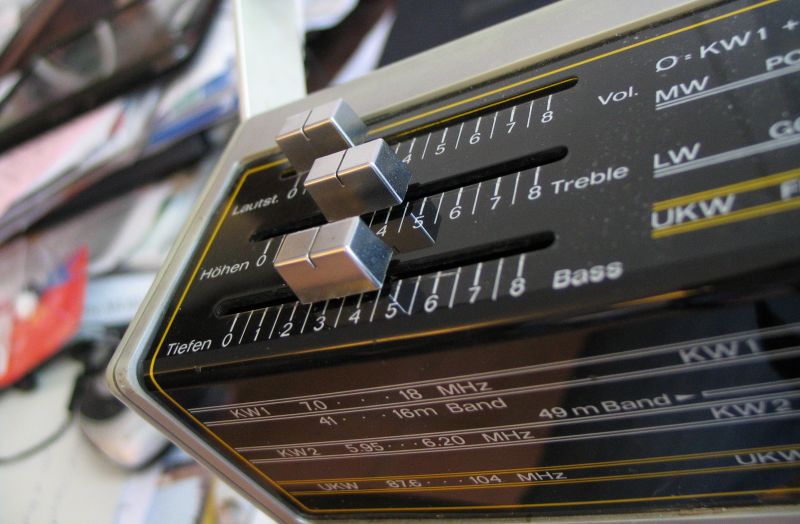

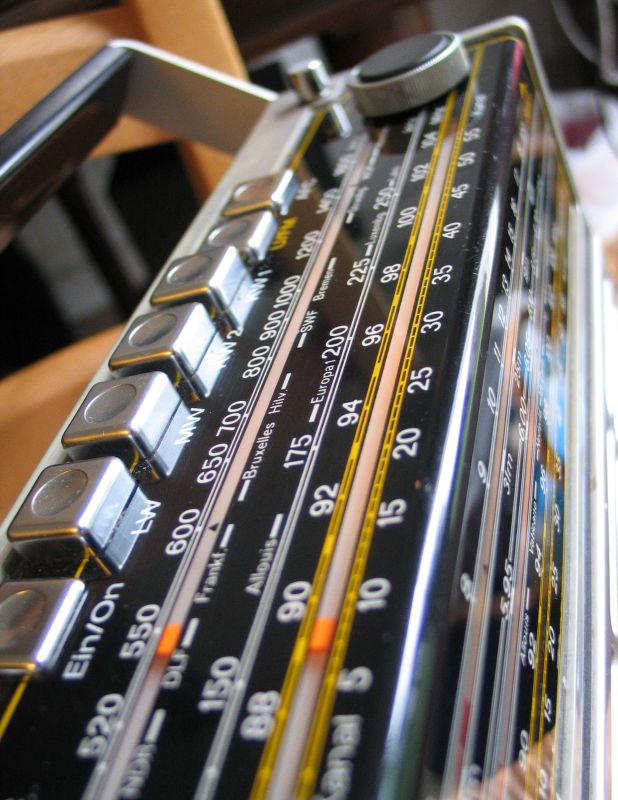

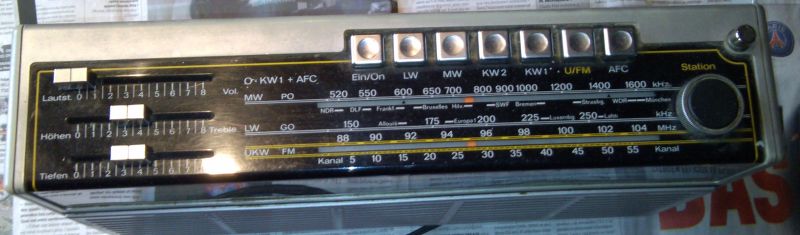

Quelques photos :





Content d'avoir réussi ce petit bricolage un de plus sauvé de la décharge...

Charly
