Bras SME V DIY (impression 3D)

[antho]

Bonjour à tous
Je redécouvre depuis quelques temps le forum que je pensais fermé.
Très beau travail Fred
Il est très possible que le logiciel solidworks puis calculé cette fameuse masse, il faudrait fouiller un peu.
Anthony

[Klemp]

L' inertie et la masse sont deux éléments à la fois séparés et liés.

La masse est indépendante mais le calcul de l' inertie fait intervenir cette masse fonction de sa répartition.

Prenons l' exemple d' un plateau de tourne-disque (pour rester dans le domaine qui nous concerne) …. l' inertie sera variable fonction de la répartition de la masse du plateau de l' intérieur (valeur faible) vers l' extérieur (valeur importante).

La valeur de masse effective d' un bras de lecture ne prends pas en compte l' inertie car ce paramètre n' est valable qu' en déplacement dynamique .

La masse effective est une valeur statique.

Sur un bras de lecture le paramètre de l' inertie n' est pas pris en compte car on considère que les déplacements angulaires sont trop faibles …

De fait sur un bras on ne parle que de masse effective en bout de bras, pas d' inertie.

Par contre, on peut volontairement augmenter la masse effective d' un bras de lecture en y ajoutant des masselottes plus ou moins proches de la cellule et de fait on "accorde" au mieux les déplacements du cantilever et la souplesse de la suspension aux très faibles mouvements du bras de lecture.

La masse effective ou masse dynamique est l'inertie qu'oppose le bras à la cellule, autant verticalement qu'horizontalement.

L' inertie ne peut se calculer qu' avec une valeur de déplacement angulaire qui doit aussi prendre en compte le frottement des pivots horizontaux et verticaux ...

Et ça, je suis parfaitement infoutu de savoir le faire. Si quelqu'un ici le sait et nous donne une méthode, je prends.

Je sais que ce n' est pas simple Jean-François mais comme moi tu sais qu' un bras mal accordé avec telle ou telle cellule génèrera des résonances parfaitement audibles.

Etant donné que les calculs des paramètres de compliance sont "flous" d' un constructeur à un autre il n' y a que l' adaptation individuelle et l' écoute qui peut résoudre ce problème.

[6336A]

La masse effective est une valeur statique.

Moi, je veux bien. Mais dans ce cas, elle se mesure comment ?
En électronique, ce que l'on appelle masse effective, c'est la "fameuse" dynamique des électrons de Blosch dans les semi-conducteurs, par exemple. Le transport des électrons étant par définition dynamique.
Est ce que pour un bras de lecture, cette mesure est statique et rapportée uniquement à l'emplacement de la pointe du diamant ?
Les constructeurs, au niveau des cellules parlent d'ailleurs de compliance statique et de compliance dynamique... et c'est d'ailleurs cette dernière qui nous intéresse. Le tout à des fréquences différentes (10Hz pour ortofon, 100Hz pour Denon ou Audiotechnica)...
C'est un peu beaucoup le boxon, cette masse effective rapportée au couple bras cellule. Je me demande même si certains constructeurs de bras ne prennent pas à une cellule avec une compliance déterminée, et mesurent la résonance de l'ensemble avec un disque test, pour ensuite calculer la masse effective...

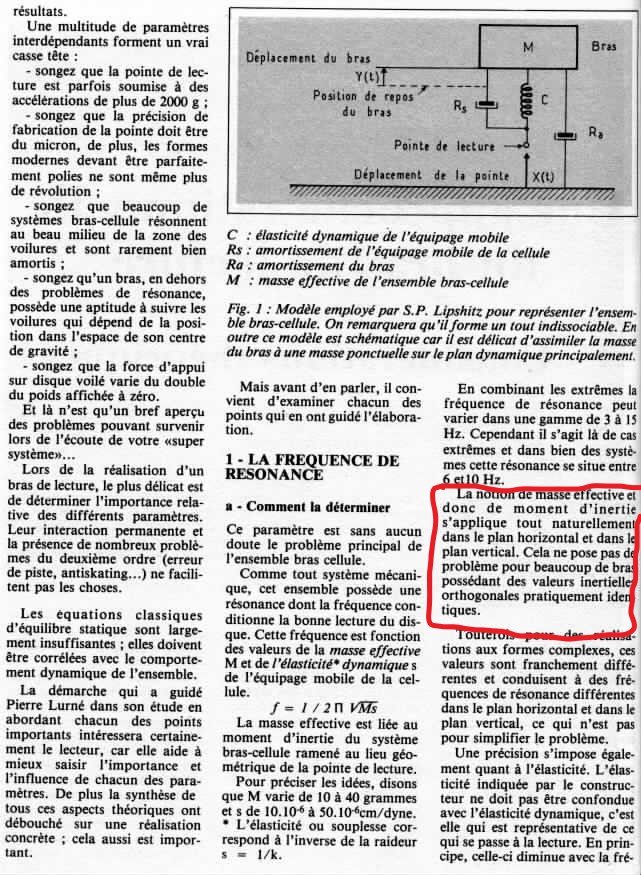

D'après Gérard Chrétien, je cite :

la notion de masse effective donc de moment d'inertie s'applique tout naturellement dans le plan horizontal et dans le plan vertical

et elle tient bien compte de l'élasticité dynamique de l'équipage mobile, dans le schéma en haut. Mais tient elle en compte le mouvement ?


J'ai eu beau relire cet article dans tous les sens, quelque chose m'échappe. (Audiophile n°6)

[damien]

Salut Fred!

J'avais loupé ça!
Une petite soirée en perspective pour écouter ça?
Je ramènerai mes 307a comme ça on regardera ce qui cloche avec Patrick

[Edouard-]

C'est un super projet que tu tentes la.


Jean et Jean-François, j'aurai peut être pu vous calculer ça il y a quelques années. Mais comme les cours de mécanique ne me passionnait pas du tout j'ai tout oublié
