JBL Paragon DIY

[Petitloup54]

Pour Alain.
Concernant le trait dont tu t'interrogeais, il ne s'agit pas du bord du pavillon qui dépasse mais de l'arrête fictive du début de rayon . La pièce trapézoïdale démarre bien à zéro par rapport à la sortie de pavillon.
Pour ne pas polluer le post, je continuerai d'echanger avec toi en MP



[Petitloup54]

Petit retour sur mes avancées.

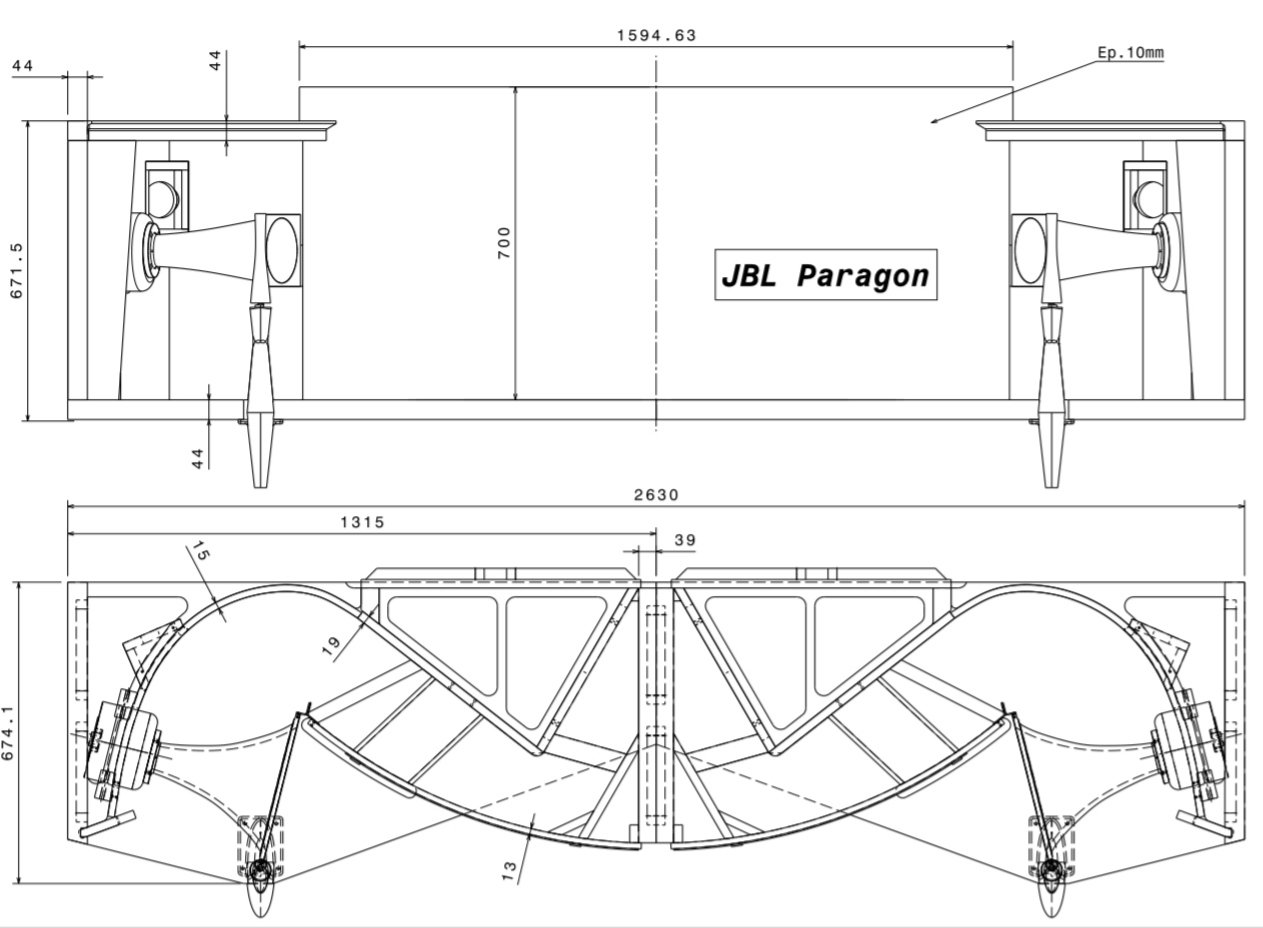

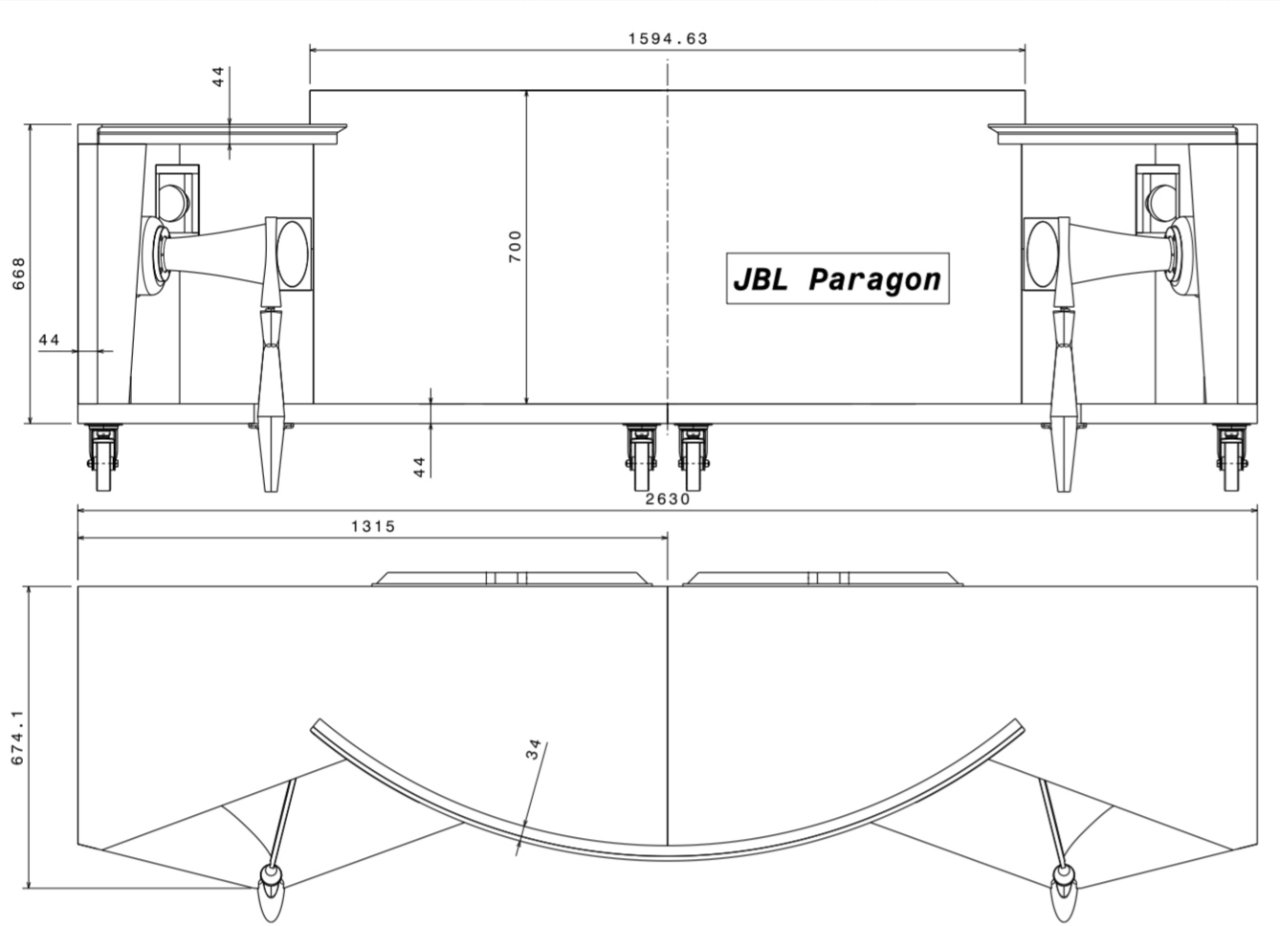

Toujours en partenariat avec sap2212 qui vérifie la conception de mon Paragon par rapport à l'original, j'ai bien avancé sur la "modernisation" du Paragon. L'usinage CN en partant de planche de 44mm d'épaisseur m'a permis de diviser le nombre de pièces par 4 tout en augmentant la rigidité surtout dans la charge du boomer. Le tout, évidemment, en gardant toute la partie technique strictement identique à l'original.
J'ai également remembrané le D130 avec une membrane de 2205 pour lui permettre de descendre plus bas dans le grave et de me rapprocher des caractéristiques du LE15A.
Et j'ai ressorti le filtre JBL 5234 sur lequel j'ai modifié les cartes pour une coupure à 500Hz. Le but étant d'utiliser le paragon en bi-amplification: en actif entre le grave et le médium et en passif sur l'aigu.





[EDMONTUS]

Du vrais travail de pro , bravo !

[M.Big-net]

Bonjour à tous,

Je suis avec beaucoup de plaisir cette réplique qui a de grandes chances d'égaler l'original.
Je possède une paire de JBL LE-15a châssis noir mais dont la suspension externe est à changer, je pourrais bien m'en dés-saisir si cela t'intéresse (à discuter en MP, si intéressé).

[doum]

Je croyais qu'ils avaient le chassis bleu les tiens.

[M.Big-net]

Non ils sont bien noirs avec étiquette doré ovale.

[Maxime1123]

Donc 3 configurations se présentent : les HP hybrides de Fred, LE15A et le D150-4C. Si vous arrivez à tous les réunir, les essayer avec filtres actifs et différentes fréquences de coupure serait instructif.
Mais je n’ai pas de D150-4C à prêter, sorry

[Petitloup54]

Je suis passé chez mon copain "menuisier" avec qui je vais collaborer. Bon, il est Hyper motivé par le projet et ne voit pas d'énormes difficultés. Ça s'annonce bien

[rhr9]

alors on touche du bois pour toi !

[Petitloup54]

Bonne nouvelle, je vais être encore plus proche du Paragon original avec des JBL LE15a. En effet, merci à M.Big-net qui m'a fait une proposition plus que correcte
Je remercie donc M.Big-net pour les JBL LE15a , Ventus pour les pavillons H5038 et sap2212 pour son accompagnement technique.
Ça fait plaisir de voir toute cette emulsion autour d'une passion commune
