Philips CD 140

Message par Gromiton »

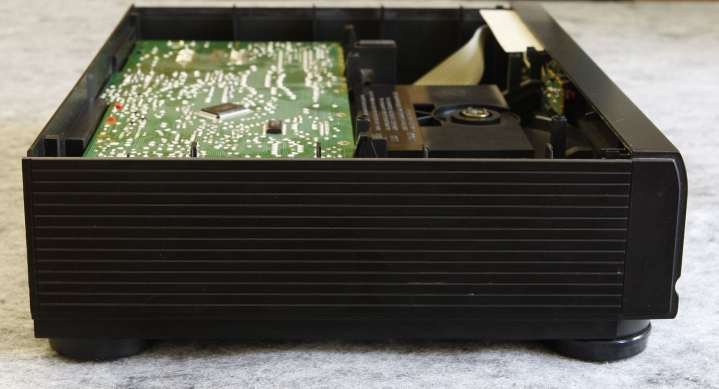

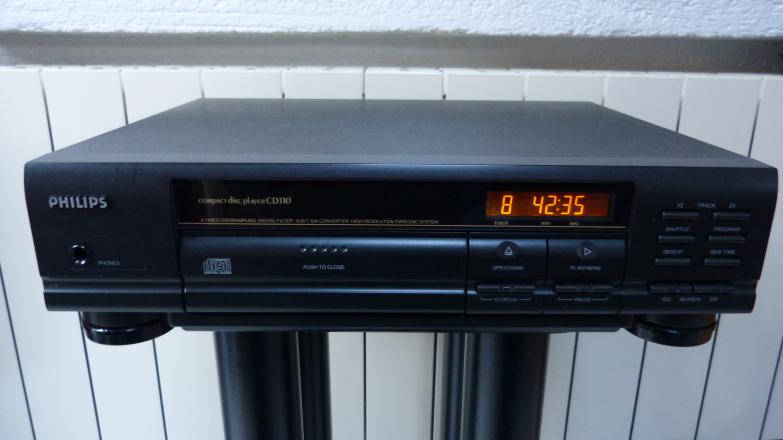

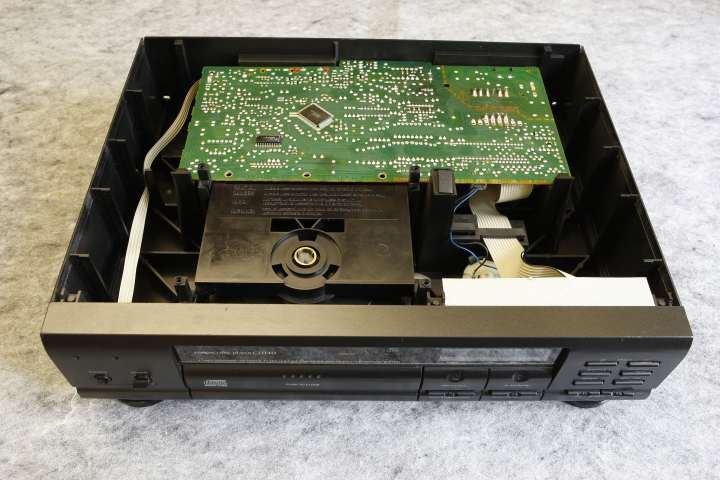

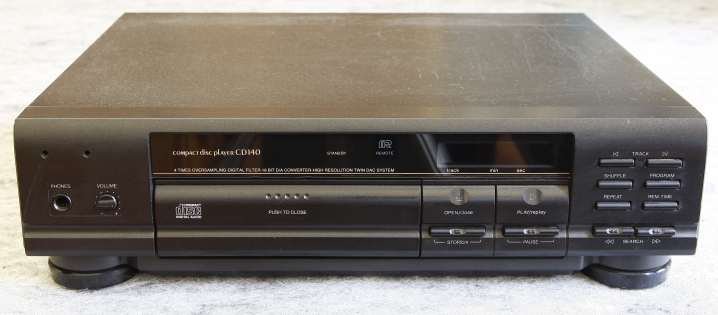

Je vous présente cette platine un peu sale mais nettoyée au fur et à mesure du démontage avant de prendre les photos lors du remontage.
Le logo Philips est manquant.

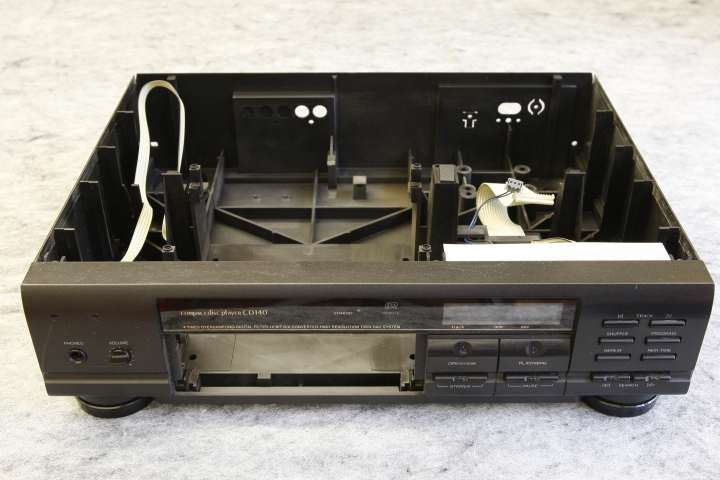

Le châssis est en plastique injecté.
L'ouverture nécessite un seul tournevis, Torx T10, pour retirer les 2 vis du capot supérieur coulissant.

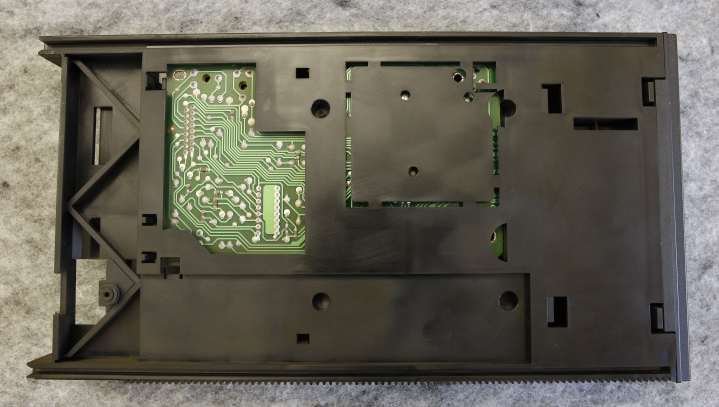

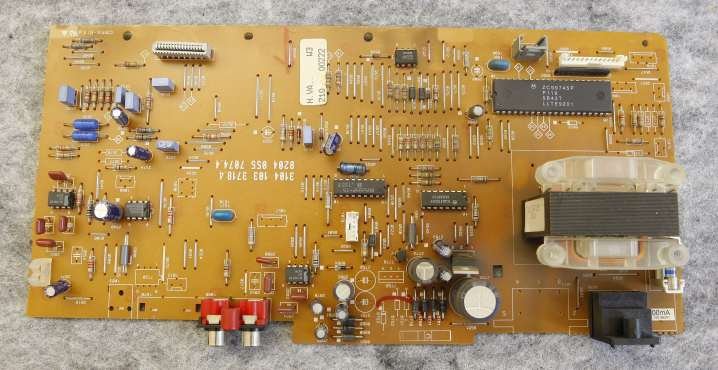

Pour retirer la carte principale, toujours avec le tournevis Torx T10, 2 vis maintiennent par le dessous le transformateur soudé à même la carte et 2 autres vis pour le bloc fiche secteur et le bloc RCA stéréo.
Le passage de 220V à 240V se fait par le déplacement d'un strap soudé. Il faut dessouder l'ancien et en souder un nouveau dans le nouvel emplacement matérialisé sur le circuit.

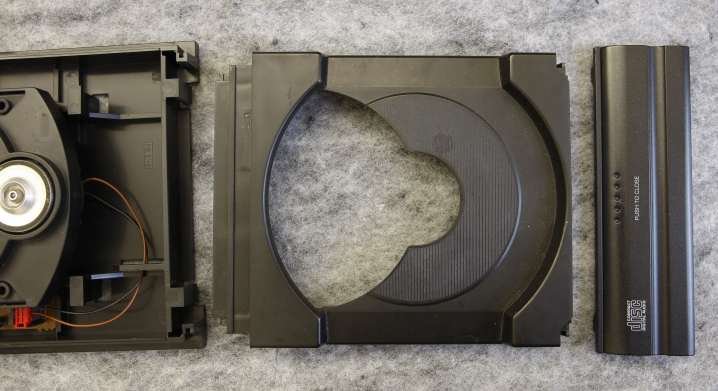

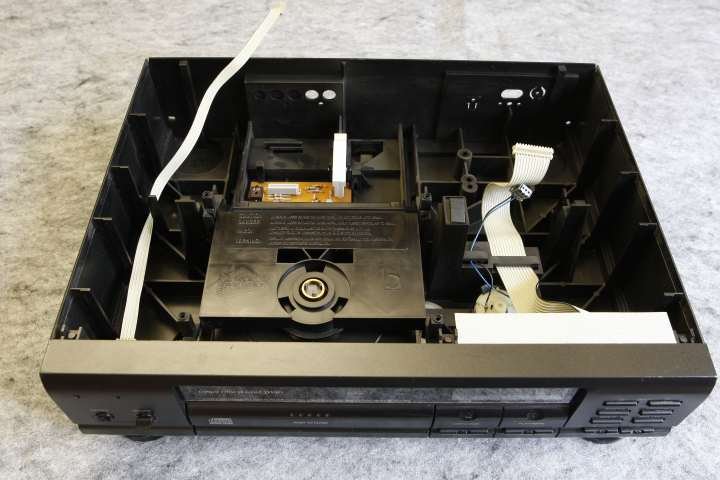

Le reste de la platine est montée par clips et butées débrayables pour le tiroir.

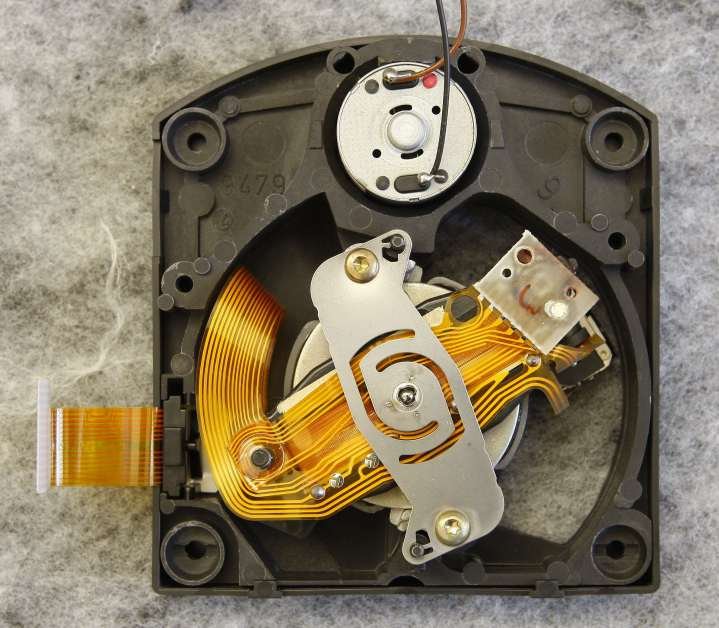

Le bloc optique est un modèle Philips CDM-4/19. Il est amorti à l'aide de 4 ressorts et 4 caoutchoucs fendus servant de butée.


Le traitement de signal est assuré par un DSP (processeur de signal numérique) Mitsibishi M50423FP et d'un DAC (convertisseur numérique analogique) Philips TDA1543.
La sortie Line du lecteur est confiée à 2 amplis opérationnels LM833N, un par voie.
L'amplification du casque est confiée à un double ampli opérationnel JRC 4556D.

La restitution des voies est un peu dispersée, peu focalisée en position centrale, la spatialisation stéréo est assez ouverte mais manque de finesse. il ne faut pas oublier que ce lecteur de la fin des années 80 reste un lecteur dans son jus. La scène sonore est toutefois cohérente.

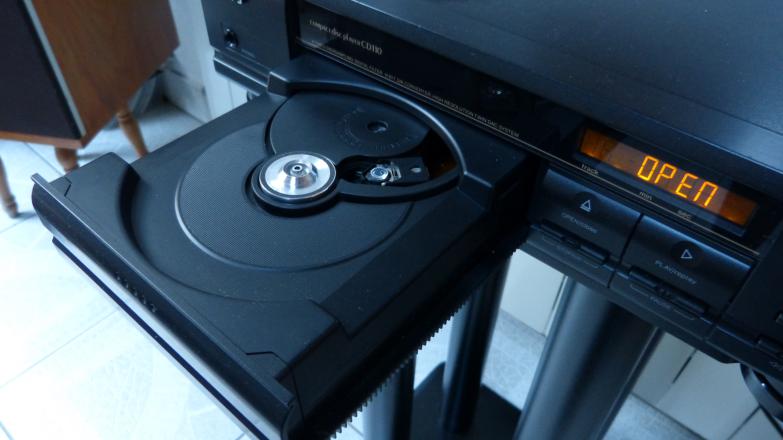

Il remplit sa fonction, simple d'emploi, l'afficheur prend en charge la plage et le temps de piste. La détection des disques est instantanée, aucun saut de lecture.

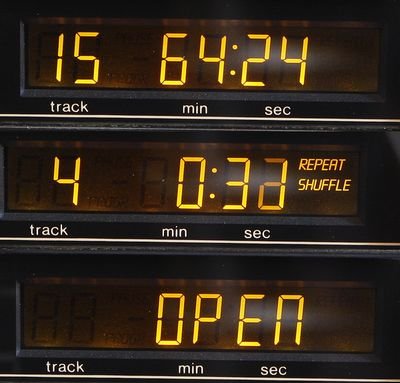

L'afficheur éclaire dans une teinte jaune très douce.
Un dernière chose, elle ne possède pas de bouton de marche/arrêt, elle possède un stand-by automatique matérialisé par l'allumage d'un voyant rouge au centre de la platine, sur le bandeau d'affichage.

Cyril : gourmand jusqu'aux oreilles :miam:
no 'user' serviceable parts inside : 'password' to open
Avatar du membre
toscan
Membre honoraire
Messages : 375
Enregistré le : ven. 4 avr. 2014 19:27

Re: Philips CD 140

Message par toscan »

Merci gromi pour cette presentation
Je ne connaissais pas cette référence
Toutefois je crois bien que mon père en possede un qui ne fonctionne plus , je pense du coup le récuperer
Thorens un jour Thorens toujours Amp Jolida jd 202a, Audiotec pa800d, Grundig nf1 duo , Tuner hf10, CD sacd Pioneer, convertisseur Marantz hd1, Préampli Creek obh15, Thorens TD124, 135, 184 HP JMR NANO MURALE, caisson artisanal Anglais, Dual 1009, etc..
Avatar du membre
Yves
Membre no life
Messages : 4409
Enregistré le : jeu. 12 nov. 2009 20:23
Localisation : En terre Wallonne, dans un bunker ! ! !

Re: Philips CD 140

Message par Yves »

Salut Cyril.

Belle petite platine, j'aime beaucoup la "simplicité" de ces petites machines et la sonorité n'est absolument pas mauvaise pour autant ! ! ! !

L'affichage est superbe ! ! ! :love:
Avatar du membre
Spide
Membre éminent
Messages : 1633
Enregistré le : sam. 9 avr. 2011 20:49
Localisation : Au Nord de l'Est

Re: Philips CD 140

Message par Spide »

Quelques photos ajoutées à la présentation complète de Cyril.
Une platine CD dont la rusticité apparente ne remet pas en cause son bon fonctionnement, de plus elle est loin d'être à la ramasse distancée au niveau de la musicalité ...
Frédéric : 2 x 30 Watts (RMS)
Avatar du membre
Gromiton
Super Modérateur
Messages : 2982
Enregistré le : mer. 17 févr. 2010 00:36
Localisation : Paris

Re: Philips CD 140

Message par Gromiton »

Je vous présente une variante de ce lecteur, dont la connectique interne est différente, suivi de quelques observations et améliorations

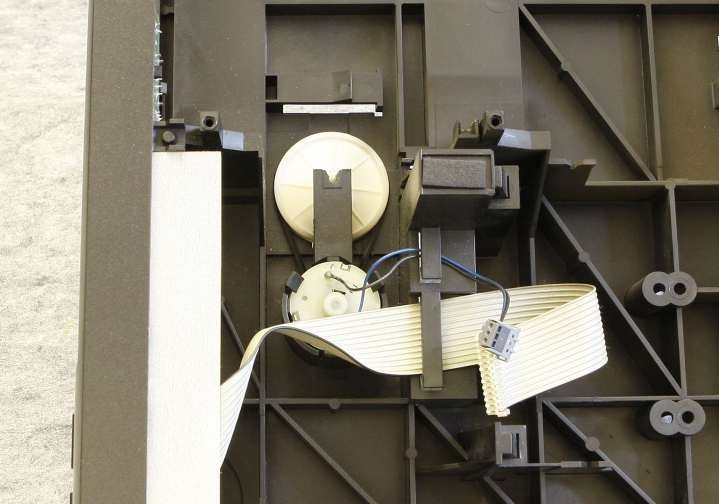

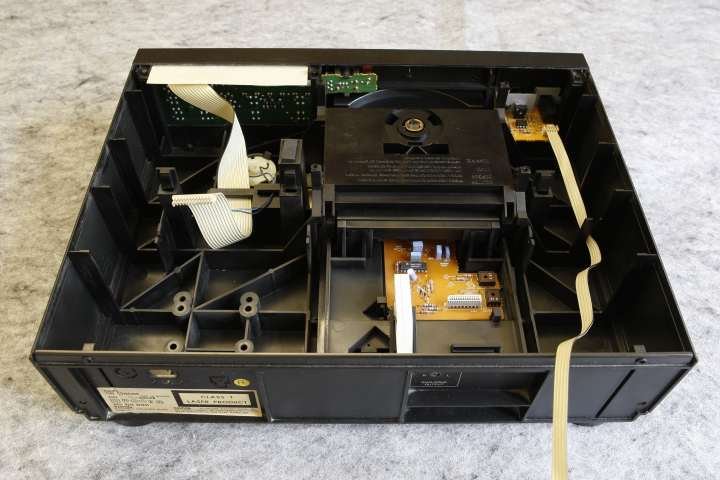

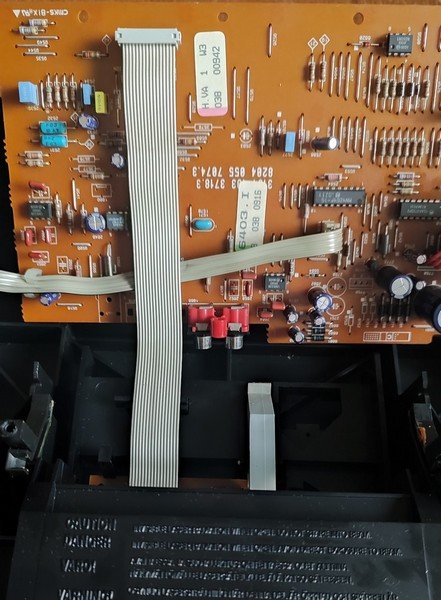

Sur le modèle présenté en tête d'article, la connexion entre la carte électronique principale et la carte électronique du bloc optique sur le tiroir est réalisée à l'aide de 2 connecteurs FFC verticaux et d'une nappe flexible.

Sur ce modèle, la liaison est remplacée par 2 rangées de 8 broches sur les cartes et une nappe avec 2 connecteurs IDC mâles.
En effet, les connecteurs IDC mâles possèdent un détrompeur. Malheureusement, les connecteurs IDC femelles n'ont pas été installés sur les cartes, pour éviter les erreurs de branchement.

CD140 IDC-16.jpg
CD140 IDC-16.jpg (84.32 Kio) Vu 1128 fois

Butoirs de tiroir :

Sur le modèle précédent, la course d'ouverture du tiroir est retenue par une languette de plastique sous le tiroir et une autre sur la tranche gauche.
Sur ce modèle, seule la languette sous le tiroir est présente.

Correction d'un défaut de conception de l'alimentation :

La génération de la tension d'alimentation 5V est assurée par un régulateur Motorola de référence MC7805CT capable de délivrer un courant de 1.5A max. Le régulateur chauffe énormément (85°C) et influe sur la chauffe de petits condensateurs de filtrage d'alimentation proches (33µF 16V), ce qui réduit la durée de vie de ceux-ci, en diminuant drastiquement la valeur de capacité et en augmentant de manière non négligeable la résistance interne (ESR).

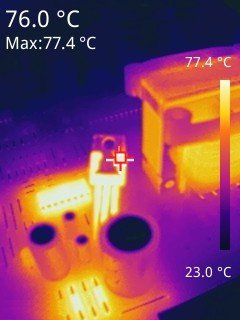

Le régulateur Motorola a été remplacé par un régulateur ST permettant un gain de 8°C sans radiateur (85°C -> 77*C).
Vous noterez qu'aussi bien sur le régulateur Motorola ou ST, la lamelle métallique de dissipation n'est pas sollicitée.
motorola 85.jpg
motorola 85.jpg (28.71 Kio) Vu 1133 fois

ST 77.jpg
ST 77.jpg (15.85 Kio) Vu 1133 fois
Il est de rigueur d'éloigner le régulateur, d'y apposer un radiateur englobant, en contact avec l'avant du boitier du régulateur et de remplacer les condensateurs défectueux. Le régulateur affiche une température maitrisée d'environ 50°C au plus chaud, sur sa tranche.

ST 51 radiateur.jpg
ST 51 radiateur.jpg (12.98 Kio) Vu 1133 fois

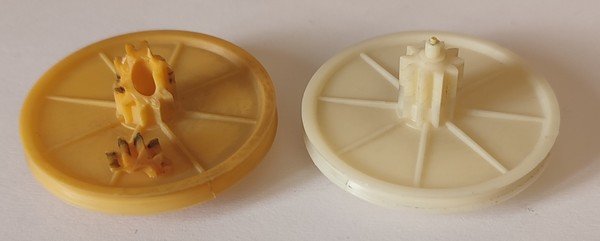

Et enfin, remplacement du rouage du tiroir entrainé par une courroie dont le plastique devient cassant avec l'age.

Cyril : gourmand jusqu'aux oreilles :miam:
no 'user' serviceable parts inside : 'password' to open
Avatar du membre
funkyman
Membre honoraire
Messages : 110
Enregistré le : mer. 22 août 2012 13:39
Localisation : Bayeux

Re: Philips CD 140

Message par funkyman »

J'ai un pote qui avait le même et c'est vrai qu'il n'avait pas une définition sonore très précise mais une jolie dynamique qui le rendait tout de même agréable à l'écoute . En tous cas bravo pour la présentation :yes!:
Funkyman :disco:

"on ne voit bien qu'avec le coeur , l'essentiel est invisible "
Avatar du membre
michel29
Membre éminent
Messages : 1862
Enregistré le : mar. 3 août 2010 18:47

Re: Philips CD 140

Message par michel29 »

il se trouve que j'en ai ressorti un de mon bazar ces derniers temps avec les mêmes défauts
le pignon pourri et le 7805 qui chauffe dur
j'ai mis aussi un petit radiateur au 7805
trouvé un en recyclerie à 5€ avec un pignon déja changé

d'autres lecteurs sont construits sur cette base ( même PCB, même caisse ou version "midi" ) chez Philips et autres marques du groupe
semblent endurants
