Scott 210F

[SidSmith]

Félicitation, beaux appareils !

Voici une série de vidéos de Mark Walker sur la restauration de cet ampli. À mon avis il est bon pédagogue :






Au plaisir !

[Thierry L]

Félicitation, beaux appareils !

Voici une série de vidéos de Mark Walker sur la restauration de cet ampli. À mon avis il est bon pédagogue :

Merci beaucoup !
Evidemment j’avais déjà visionné les vidéos
Très intéressantes par ailleurs.

[Thierry L]

Bonjour à tous,

Me revoilà avec mes Scotts 210F.

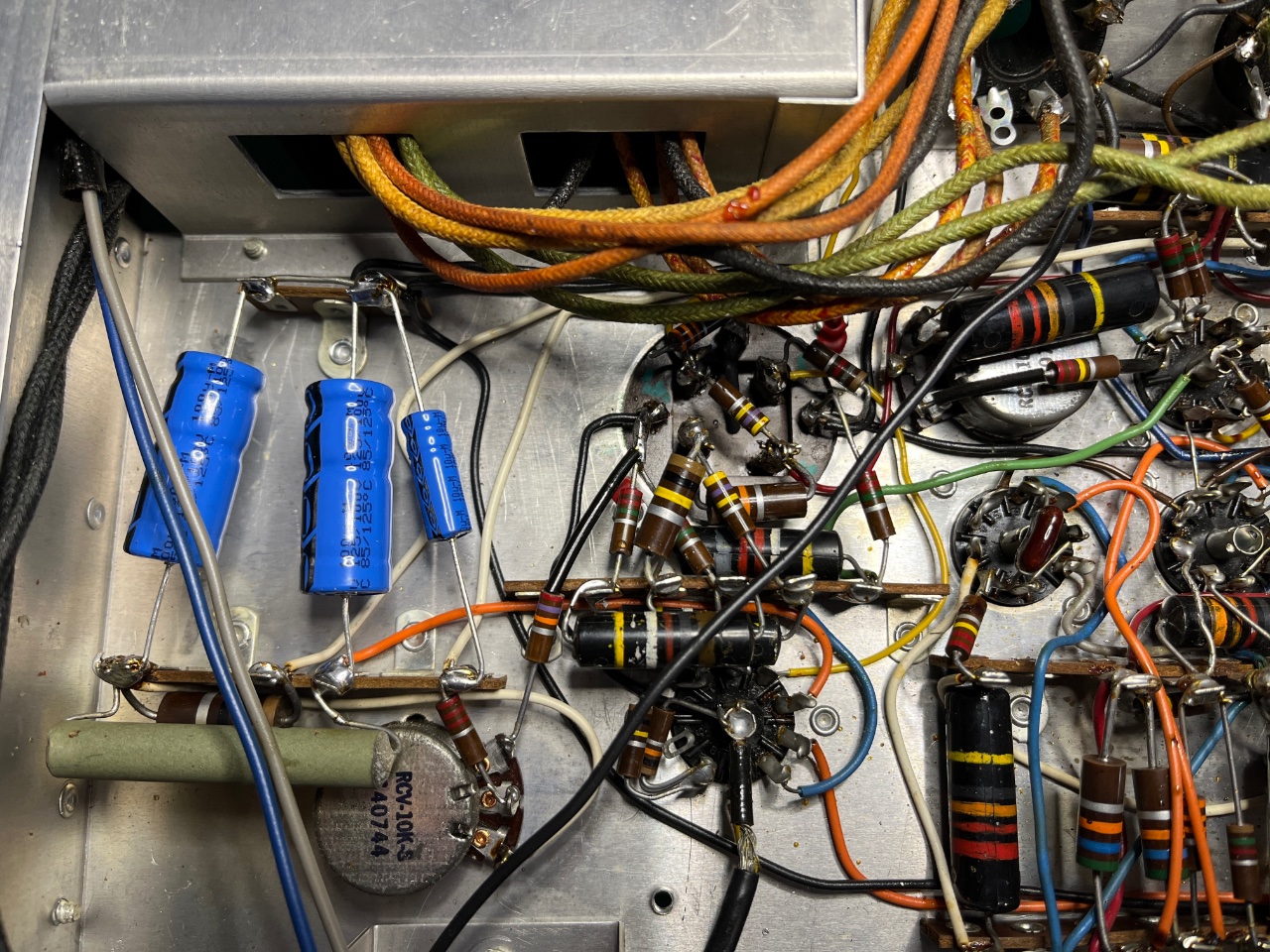

J’ai changé tous les condensateurs électrochimiques des 2 unités.

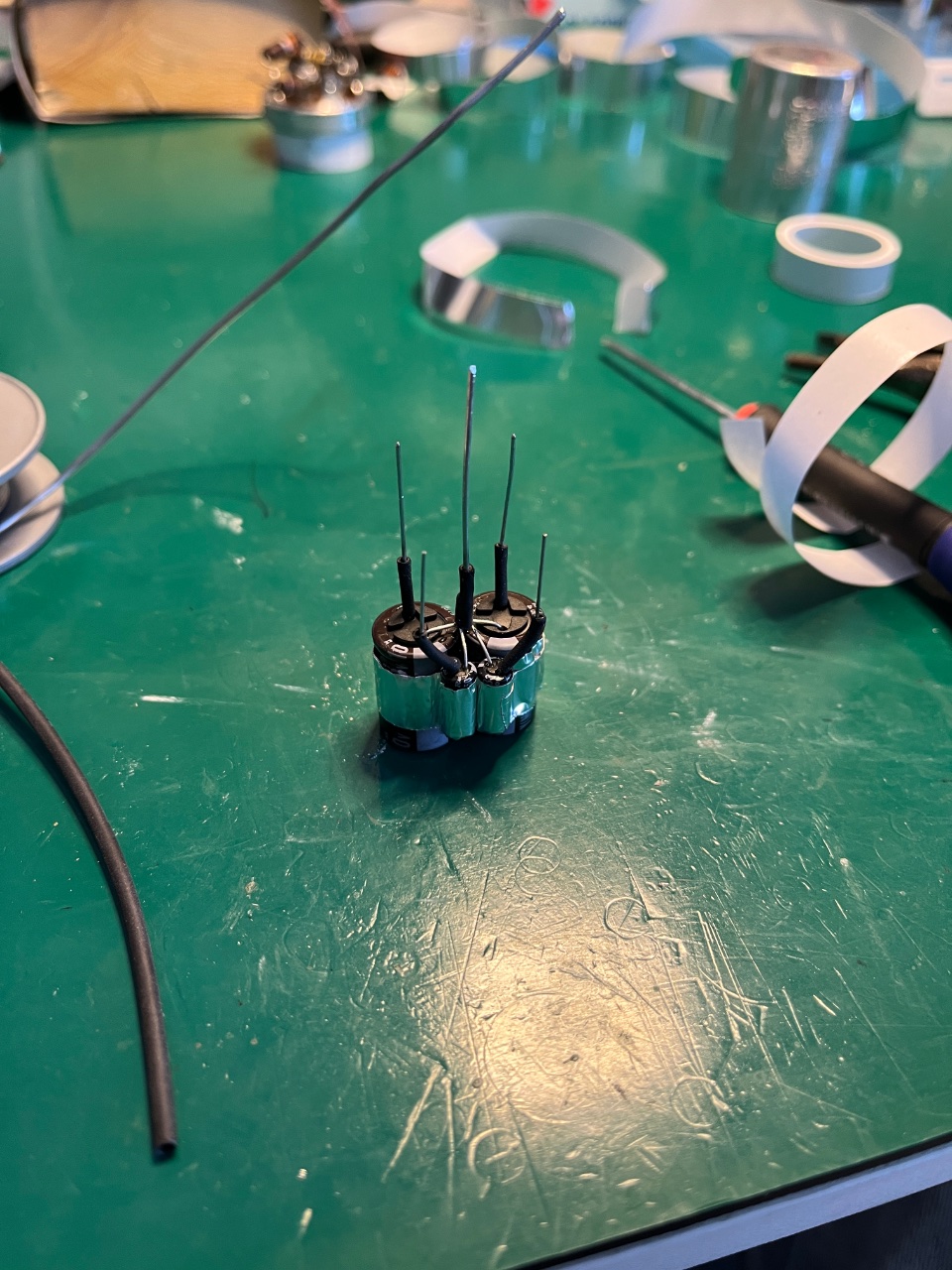

Pour conserver l’aspect visuel des 8 canettes multi-capacitées. Je les ai vidées pour remettre des condensateurs neufs.






Et bien sûr les 2x 100uf/75v, 10uf/75v et le 25uf/25v…



Début des tests sous tension avec évidemment un Variac et ampoule en série avec des paliers de 10v.


Malheureusement j’ai un des amplis qui n’est pas concluant dès les premiers 10v. Mon ampoule a commencée à s’allumer.
Donc j’ai soupçonné le transformateur d’alimentation…
Et grosse surprise

Suite post suivant…

[Thierry L]

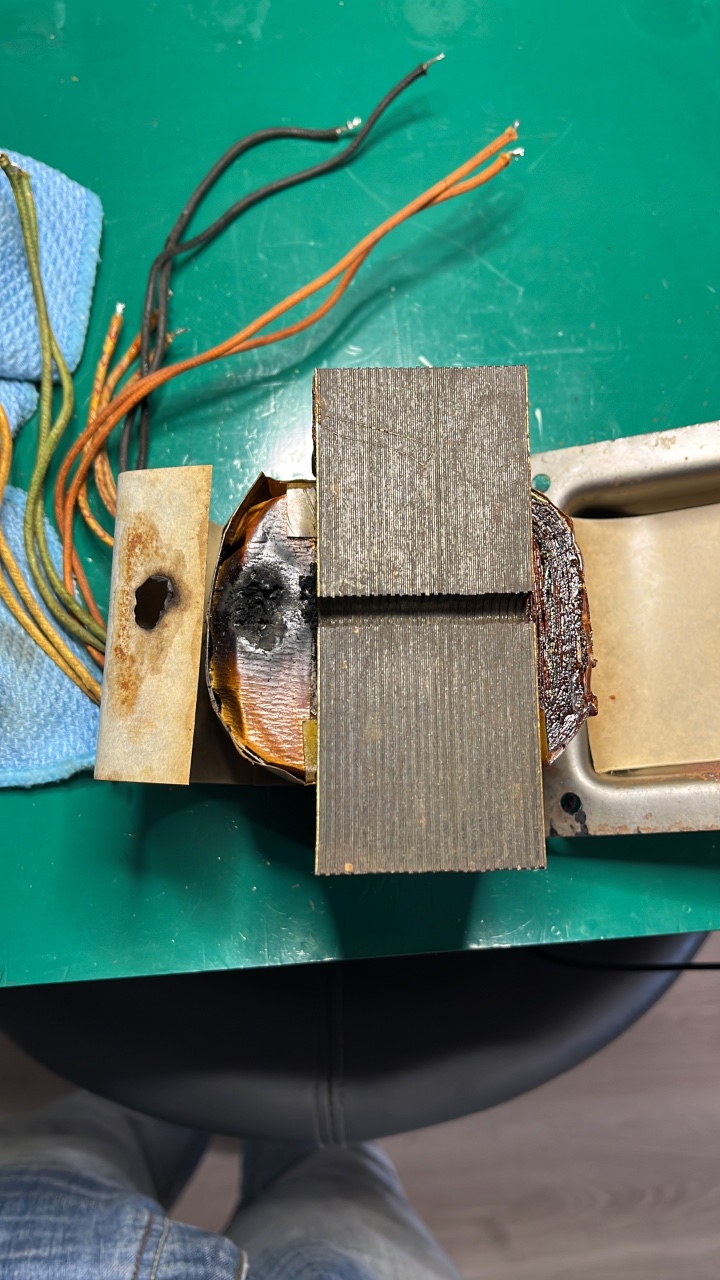

Donc voilà ce que j’ai découvert



Pas réjouissant !
Donc c’est le bobinage de la HT qui a cramé.
Je ne l’avais pas repéré lors de l’achat malheureusement, à cause du carter du transfo.

Maintenant il faut que je trouve une solution.

• Soit je le fais rebobiner. (Ce que je préférerais)

• Soit j’en trouve un d’occasion.(On peut toujours espérer)

• Soit un équivalent. (En dernier recours)

[hoplat]

Aie, la tuile
Rembobiner c'est le mieux sans doute.
Mais où ??


JL

[Thierry L]

Aie, la tuile
Rembobiner c'est le mieux sans doute.
Mais où ??

Oui, c’est la grosse question

[Thierry L]

La suite des événements…

Comme précisé précédemment, j’ai donc un ampli HS.
Je me concentre donc sur le deuxième en attendant.

J’ai donc fait quelques mesures sur celui qui a passé le test de démarrage. Première remarque c’est ma tension de polarisation de -51v est trop haute, j’ai environ -40v !

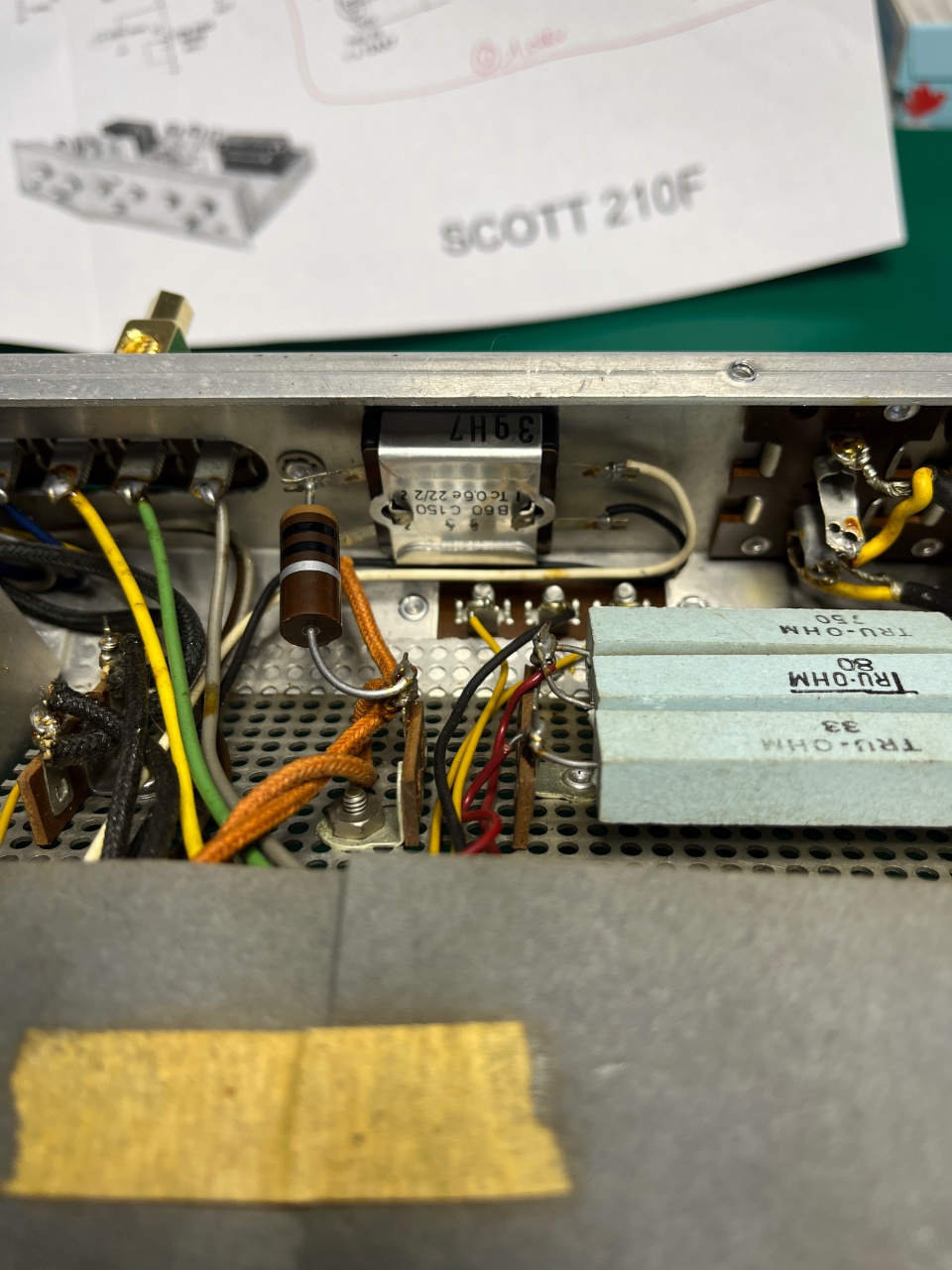

Donc après recherche il s’avère que le redresseur sélénium est fuyard. Dommage j’aurais bien conservé celui-ci.

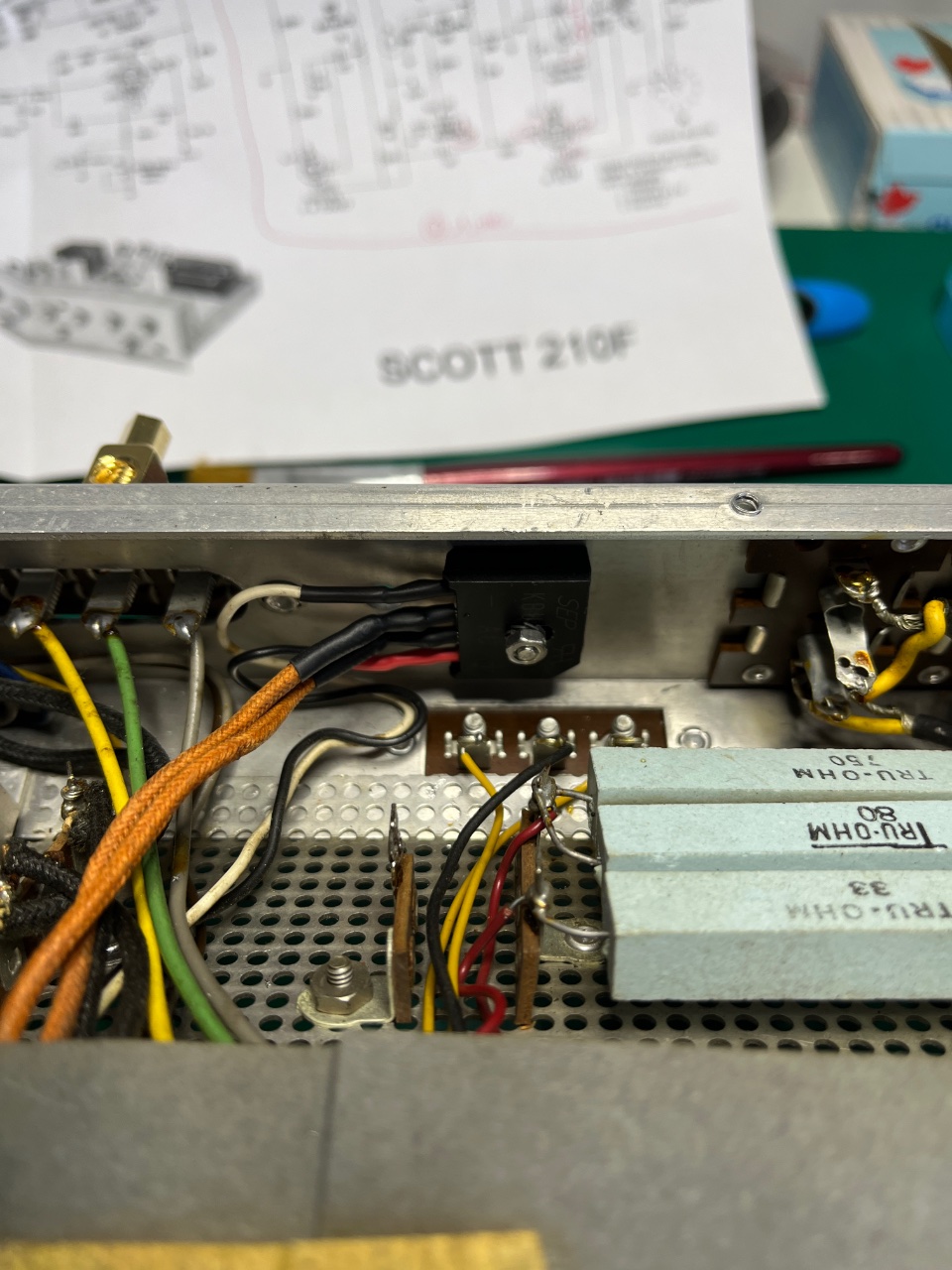

Le voici changé.


J’ai maintenant une tension correcte de -53v.

Le problème suivant est que la HT s’écroule doucement au fur et à mesure que l’unité chauffe.
En sortie du tube redresseur, je démarre à 434v(réf.440v) a froid et chute à moins de 340v au bout de 5mn !?
J’ai bien mes tensions venant du transfo à 380v.
Il faut donc trouver ce qui me fait chuter cette HT

J’avoue que je suis un peu perdu, je ne sais pas par quoi commencer…

scott_210f_power_amplifier_sch 2.pdf

(1022.04 Kio) Téléchargé 21 fois

[Thierry L]

[

[macrotograf]

Salut,
belle rénov en perspective
Je regarderais le courant traversant la première résistance (33ohms 10W) pour voir si tu ne dépasse pas la valeur du schéma 60 mA pour commencer
Si ce n'est pas le cas, peut être un problème avec ta redresseuse 5U4GA. Si tu dépasses, faut procéder par élimination des circuits HT en les déconnectant.
Tes condos remaniés, sont tous bien remontés sans erreur de polarité et de câblage ? Ajouter une panne là où il n'y en a avait pas, arrive bien plus souvent qu'on ne le croit, et je suis bien placé pour le savoir.
Vas y, c'est le meilleur quand c'est en panne ! Ce n'est que mon avis
Et attention avec les pointes de touche Grippe -fils obligatoires

[6336A]

Il faut donc trouver ce qui me fait chuter cette HT

Bonjour Thierry

1 - Soit la 5U4G est naze :
2- Soit le condo C1 de 30µF l'est également. Dans ce cas, je changerai aussi C2 et C3. Pour C1, il faut une tension de 500V. Ne pas dépasser 47µF avec une 5U4G, 22µF / 500V fera farpaitement l'affaire.
3- Soit une superbe association des deux...

Commence par virer le 30µF et remplace-le par un 22µF/500V. Si ta tension reste stable aux alentours de 435V, tu sais ce qu'il te reste à faire.
Si ce n'est pas le cas, change la 5U4G.

Quoi qu'il en soit, je testerai C1, C2 et C3, surtout s'ils sont d'origine .
