Metrix Analyseur de tubes U61DM

[Clavette]

[Pougatchoff]

Pas un brin de poussière, il est comme neuf !
Je suis admiratif devant la qualité des torons (ceux qui en ont déjà réalisé comprendront )

PS: En as-tu un second pour tester les tubes de celui-ci ? :mrgreen:

Je ne sais plus qui a dit qu' il n' y avait pas de problème, que des solutions ... :mrgreen:

Je l'aurais parié

[Klemp]

Le U61DM est la version " Militaire " du plus connu U61B de chez Métrix ...

Ces appareils étaient installées dans les ateliers et arsenaux de notre 'Royale' Marine Nationale, ainsi que sur les navires de surface dans lesquels l' équipement électronique était principalement à tubes ...

La construction de ces U61 est différente de la version "pro"...

D' une part, la qualité et la sélection des composants est encore plus rigoureuse, mais aussi dans la construction du chassis dont les tôles sont traitées pour résister à l' oxydation et à la pire des corrosions... comme l' environnement marin ... les contacts sont recouverts de platine et les condensateurs électrochimiques, au nombre de 11, sont tous d' une qualité et d' une étanchéité exceptionnelle... les sorties de ces condensateurs sont sur perles de verre ...

Les tubes embarqués sont triés sur le volet, et estampillés avec l' ancre de marine ...

P1050573 (Large).JPG (81.14 Kio) Vu 7694 fois

[valere]

A peine croyable. Et la petite anecdote sur les conditions qui ont fait que de telles beautés soient arrivées au terrier ?..

[Klemp]

La tension de chauffage filament est bien évidemment sélectionnable en fonction de chaque type de tube ... mais en plus, le tarage précis sur la valeur exacte est possible ...

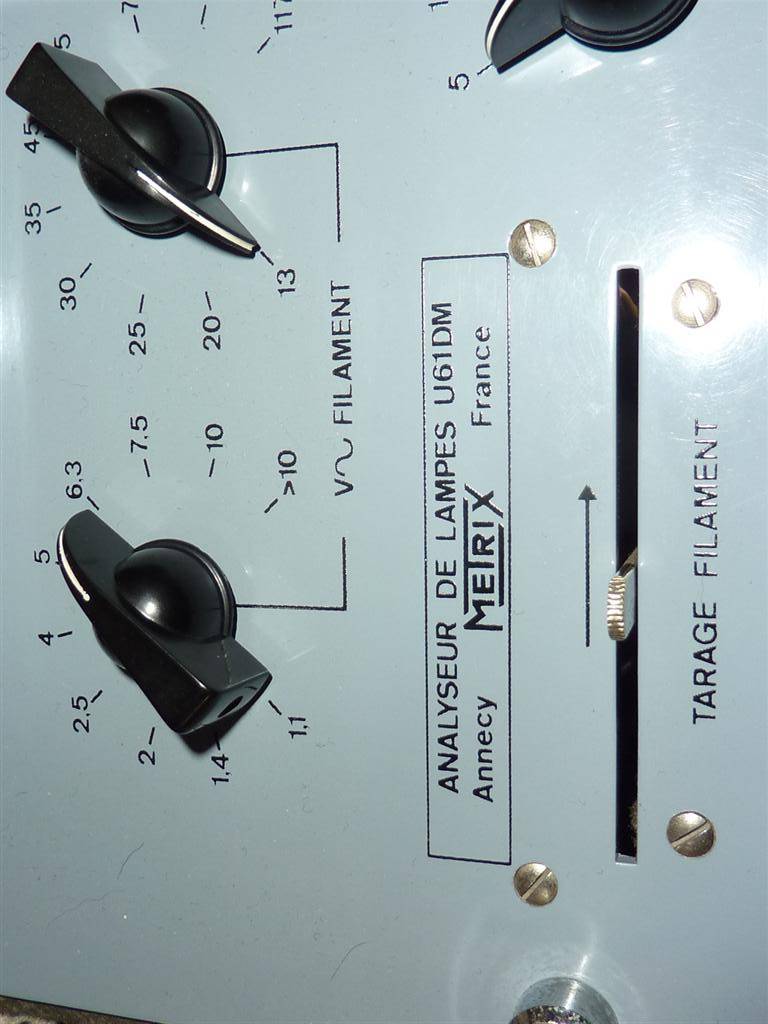

Voici la commande de surface de ce tarage, et ce qu' elle cache à l' intérieur ...

P1050576 (Large).JPG (72.99 Kio) Vu 7688 fois

P1050577 (Large).JPG (164.91 Kio) Vu 7688 fois

[Klemp]

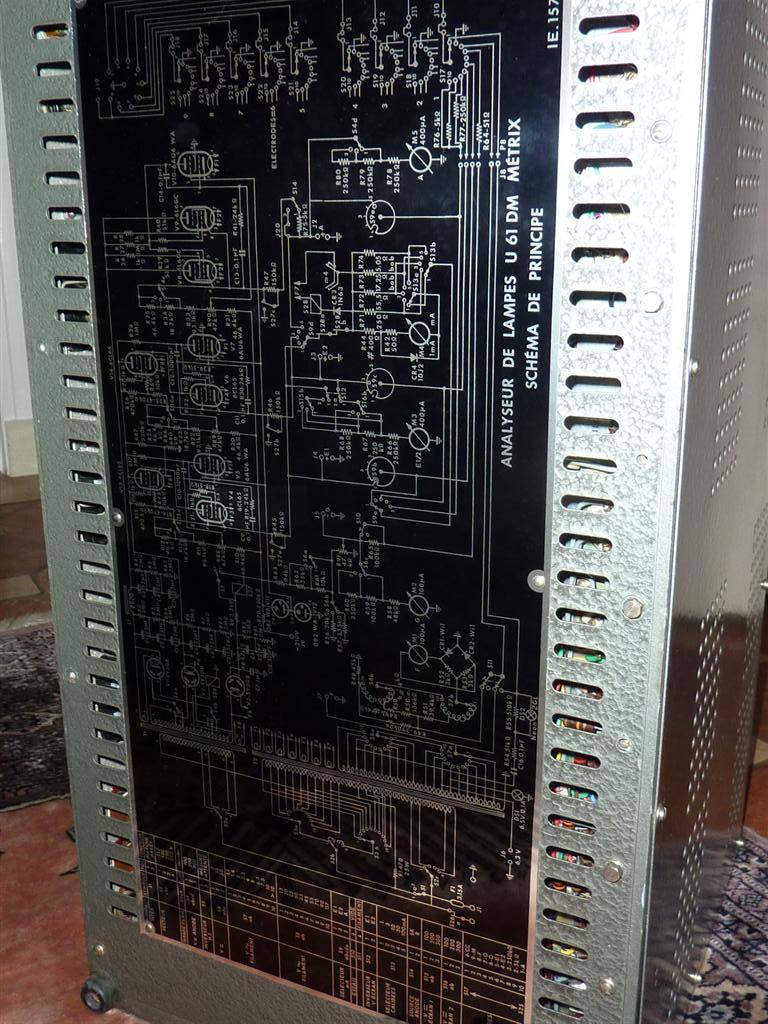

Le schéma de principe est développé sur la plaque de fond .. et si l' on retire celle-ci, on découvre le cablage interne

P1050575 (Large).JPG (159.76 Kio) Vu 7686 fois

P1050579 (Large).JPG (179.19 Kio) Vu 7686 fois

[Clavette]

Le U61DM est la version " Militaire " du plus connu U61B de chez Métrix ...

Ces appareils étaient installées dans les ateliers et arsenaux de notre 'Royale' Marine Nationale, ainsi que sur les navires de surface dans lesquels l' équipement électronique était principalement à tubes ...

La construction de ces U61 est différente de la version "pro"...

D' une part, la qualité et la sélection des composants est encore plus rigoureuse, mais aussi dans la construction du chassis dont les tôles sont traitées pour résister à l' oxydation et à la pire des corrosions... comme l' environnement marin ... les contacts sont recouverts de platine et les condensateurs électrochimiques, au nombre de 11, sont tous d' une qualité et d' une étanchéité exceptionnelle... les sorties de ces condensateurs sont sur perles de verre ...

Les tubes embarqués sont triés sur le volet, et estampillés avec l' ancre de marine ...

Tu peux expliquer ou mettre une photo s'il te plaît?

[Klemp]

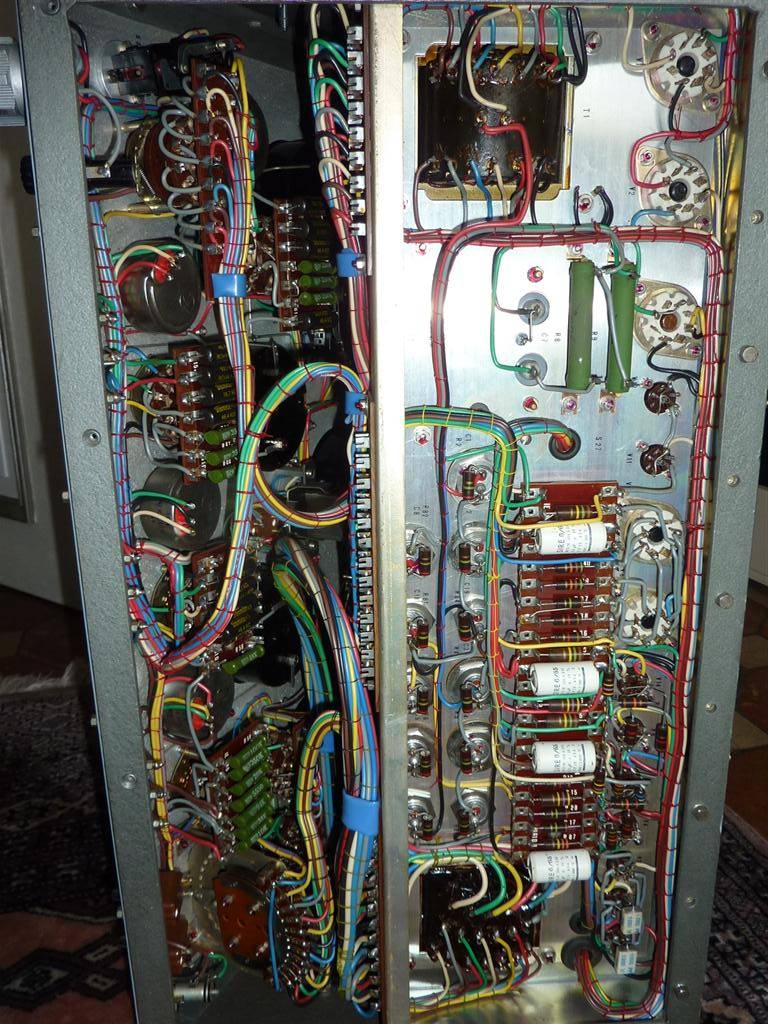

Certains condensateurs électrochimiques sont montés en liaison avec le chassis, et d' autres non, en fonction de leurs positions et de leurs fonctions dans les trois alimentations stabilisées ...

Chose rare dans le matériel à tubes, chaque composant est repéré sur le chassis, même à l' intérieur

P1050578 (Large).JPG (148.94 Kio) Vu 7680 fois

[Klemp]

Tu peux expliquer ou mettre une photo s'il te plaît?

Bonjour Cédric ...

C' est une technique de scellement et d' isolement que l' on trouve fréquemment sur les gros papiers huilés haute-tension... mais c' est beaucoup moins fréquent sur les électrochimiques .. cette technique évite la pénétration des molécules d' air à l' intérieur des composants ...

[Clavette]

Bonjour Jean,

Merci pour l'explication c'est bien plus clair ainsi :repect:

Ce serait intéressant de voir la fabrication de ces condos, je vais voir si je trouve quelque chose.
