Marantz model 1250

[pasteque]

C'est fait, la carte du relais a été remplacée. C'est surtout d'enlever l'ancienne et de remettre la nouvelle en place qui s'avère un peu pénible vu l'endroit ou se situe cette carte dans l'appareil...
Nouvelle carte recue...


Après le changement des condos...


Anciens condos VS les nouveaux... (même valeurs que les originaux)


Reste à rebrancher l'appareil un petit moment afin de s'assurer que tout est OK.
À suivre, la carte de préamplification

[Marantzfr]

C'est du bon et beau boulot que tu fais là .
Je reprends un de tes premiers messages, es tu sûr qu'il s'agit bien d'un pré ampli 3600 + un ampli 250 ? Car ton 1250 est une construction japonaise , hors les appareils cités sont Américains ...
Tu pourrais confirmer les modèles des cartes d'ampli et de pré-ampli s'il te plait ? Comme ça on pourra comparer et confirmer ( Ou pas )

Merci

[cristobool]

:p je confirme je suis débutant mais je travaille mieux que ça ! en tout cas très bel appareil , bon courage pour la réparation car ça va pas être super simple de passer derrière ce chantier

[pasteque]

Je n'aime pas procéder de la sorte, mais j'ai poursuivi le travail avant de rebrancher l'appareil afin de faire un petit test...
La carte de preamplification (PE00) et celle du filtre (PH00).

Ces deux cartes ne semblent pas avoir été bidouillées. Aucune trace de mutilation .
Encore une fois, très facile d'intervenir dans cette partie de l'appareil. Suffit simplement de prendre des photos pour tout garder en mémoire. Dans le seul travail de recap d'un 1250 trouvé sur le web, le type a décidé de remplacer TOUS les tantalums dans son appareil. Pour ma part, j'ai simplement remplacé deux condos.




AVANT


APRÈS


Ayant le choix entre du Elna et du Nichicon, j'ai décidé d'y aller avec le Nichicon.
Condos d'origine et deux modèles pouvant être utilisés. Au choix.


Prochaine étape: fixer la carte P800 et le retranchement de l'appareil.

[Darkvalley]

L'idée de changer les Tantales n'est pas si mauvaise, honnêtement pour t’éviter de futures pannes et vu que tu y es, n’hésites pas à les changer...

[Klemp]

Bonjour Pastèque

Ce n' est pas très utile de mettre du Silmic sur une carte relais, ceux-ci ont leur place dans les circuits Audio ..

[pasteque]

L'idée de changer les Tantales n'est pas si mauvaise, honnêtement pour t’éviter de futures pannes et vu que tu y es, n’hésites pas à les changer...

J'ai lu différentes choses sur la pertinence de changer les Tantales. J'ai même lu que jamais un Marantz ne tombe en panne à cause de ceux-ci Je ne sais donc trop quoi en penser mais retient ton commentaire pour le futur (je n'avais anyway pas commandé les condos de remplacement pour ça...).

Bonjour Pastèque

Ce n' est pas très utile de mettre du Silmic sur une carte relais, ceux-ci ont leur place dans les circuits Audio ..

Merci du commentaire. J'en prends note pour mon travail futur.

[pasteque]

Ça fait un bon mois que j'utilise l'appareil et tout fonctionne bien.

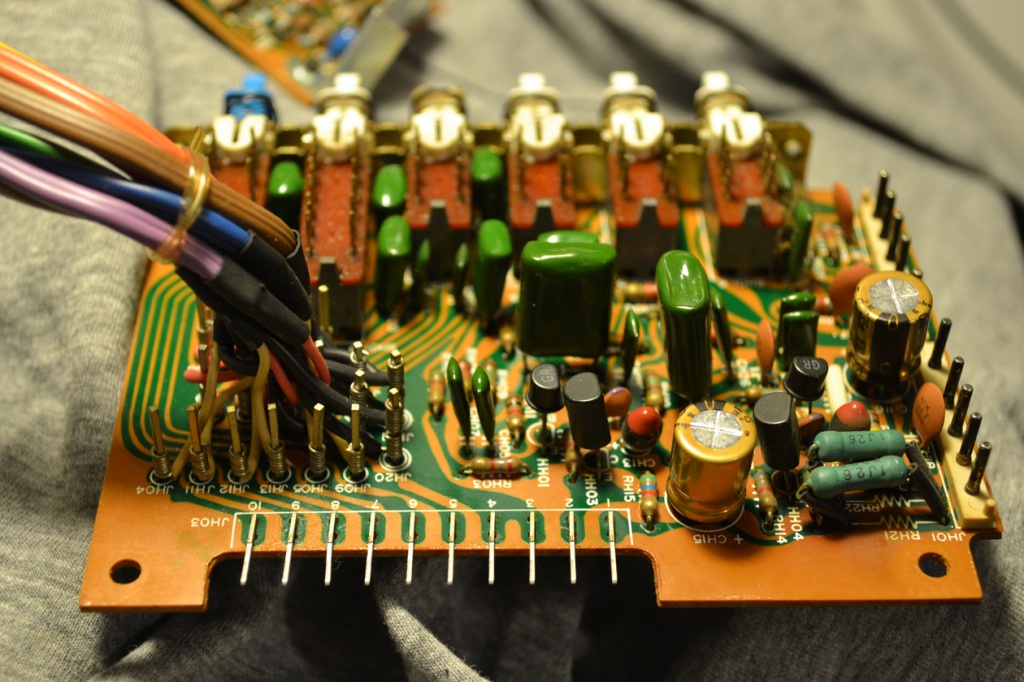

D'abord, quelques photos de la dernière carte sur laquelle je suis intervenu (Phono et MIC - P400)

Carte avec composantes d'origine



Pièces de remplacement


Carte avec nouveaux condos


Par ailleurs, il me restait un dernier petit problème a régler: le petit voyant lumineux devant l'ampli ne s'allume pas...
J'ai fait les vérifications suivantes:
-la petite ampoule fonctionne (quoique j'ignore ses caractéristiques (elle fonctionne un peu avec une alim de 3 volts..)
-la continuité entre l'ampoule et la carte du relais est ok.
-Je ne soupçonne pas la carte du relais, car j'ai remplacé entièrement celle-ci et le voyant lumineux ne fonctionnait pas plus avec l'ancienne carte qu'avec la nouvelle.
Voici le schéma du relais. En rouge, les endroits ou est raccordée l'ampoule.


SVP me suggérer une ou des vérifications a effectuer...
Autre chose, j'ai trouvé une petite boite noire raccordée près de l'intérupeur (Power) de l'appareil. Qu'est-ce que c'est?


Merci bien.

[raoul]

la résistance à côté du C426 a une drôle de couleur non ?

[hoplat]

La boite noir c'est un condo à mon avis, placé là c'est pour éviter le PLOC à l’allumage, on dirait un condo plastique donc costaud.
Laisses le....
