Sansui TU-777

Pour les quelques stations radio de qualité
Répondre
Avatar du membre
Olorin
Membre no life
Messages : 2418
Enregistré le : mer. 2 déc. 2009 09:21
Localisation : Somewhere over the rain-beau

Re: Sansui TU777

Message par Olorin »

Bon suite du tuner!!!
Déjà la panne était une fausse panne (je préfère ne rien dire... ah si... merci à Jean, mais c'est tout)
Et la station FIP n'était pas la station FIP... mais radio classic... Pour vous dire le décalage qu'il y a sur le cadran (heu il suffit de calibrer le cadran en jouant avec la ficelle, et les poulies ??? c'est tout? ou c'est plus compliqué? :roll: )

Bref après divers tests électriques au niveau des condos, on branche le petit tuner et on écoute....
Il a vraiment besoin d'un ré-alignement, et qu'on lui change quelques chimiques.
L'écoute est pas terrible terrible, l'aiguille pour nous indiquer la force du signal ne décolle pas de zéro...
Mais on reçoit quelques radio plus ou moins bien.

(Tient sa me fait pensé qu'il faut que je modifie mon testament. Jean est très intéressé par ce tuner :lol: Je le lui lègue s'il m'arrive quelque chose )

Je vous joins quelques photos en attendant mes condos (d'ici 15 jours 3 semaines).

Le câble audio haute qualité qui relie le tuner à l'ampli
Le prix de cette haute qualité à fait pleurer mon portefeuille... de rire! 5€!
Le prix de cette haute qualité à fait pleurer mon portefeuille... de rire! 5€!
Tuner FM!

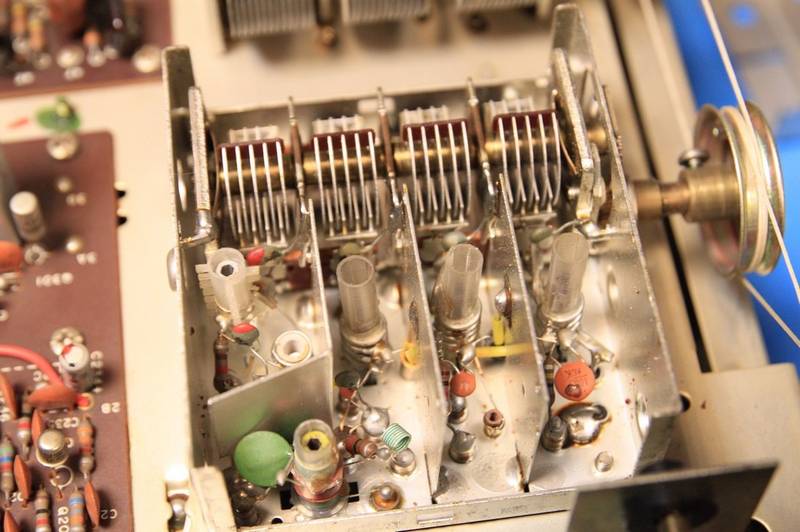

4 cages... pas mal...
4 cages... pas mal...
A la recherche d'un panne fantôme!! Qui c'est transformé en nettoyage au pineau... heu pinceau!
sur le billard
sur le billard
ET une fois installé dans le salon! (Juste pour la photo car il va encore passer sur le billard)
La qualité n'arrive jamais par accident!
Avatar du membre
OLDMARANTZ
Membre no life
Messages : 2188
Enregistré le : dim. 27 juin 2010 18:29
Localisation : Région Lyonnaise
Contact :

Re: Sansui TU777

Message par OLDMARANTZ »

[quote="Olorin"]Bon suite du tuner!!!
(heu il suffit de calibrer le cadran en jouant avec la ficelle, et les poulies ??? c'est tout? ou c'est plus compliqué? :roll: )quote]

Surement pas ca se regle via 2 reglages sur l'étage front end, surtout ne pas tripoter la ficelle...
Avatar du membre
Olorin
Membre no life
Messages : 2418
Enregistré le : mer. 2 déc. 2009 09:21
Localisation : Somewhere over the rain-beau

Re: Sansui TU777

Message par Olorin »

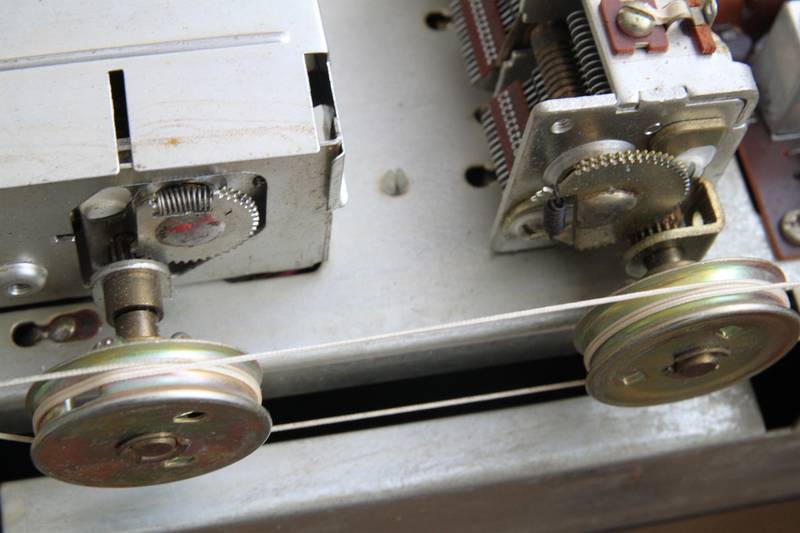

Les deux poulies des front end... celles qui sont sur les cages FM et AM? En enlevant la petite vis qui se trouve dessus et le tour est joué c'est sa?
La qualité n'arrive jamais par accident!
Avatar du membre
OLDMARANTZ
Membre no life
Messages : 2188
Enregistré le : dim. 27 juin 2010 18:29
Localisation : Région Lyonnaise
Contact :

Re: Sansui TU777

Message par OLDMARANTZ »

Non surtout ne pas toucher aux réglages du "transport de la corde" il y a un réglage avec une self réglable pour le bas de l'échelle de fréquence (88 MHz) et un Condensateur variable pour le haut de l'échelle de fréquence (108 MHz), ce réglage se trouve "autour" du CV. Cela correspond à l'étape 3 et 4 de la procédure d'alignement du service manual. Un tuner ça ne se règle pas à la louche... :?
Avatar du membre
Olorin
Membre no life
Messages : 2418
Enregistré le : mer. 2 déc. 2009 09:21
Localisation : Somewhere over the rain-beau

Re: Sansui TU777

Message par Olorin »

où se trouvent les deux réglages sur le front end alors :cpasmoi!: ?
Car visuellement je ne voie pas trop!

:merci:
La qualité n'arrive jamais par accident!
Avatar du membre
Olorin
Membre no life
Messages : 2418
Enregistré le : mer. 2 déc. 2009 09:21
Localisation : Somewhere over the rain-beau

Re: Sansui TU777

Message par Olorin »

Voici des photos aux différents endroits où je pense (pensais :roll: ) que le réglage s'effectuait.

108.4 MHz:
88.1 MHz:
Cadran :
La qualité n'arrive jamais par accident!
Avatar du membre
OLDMARANTZ
Membre no life
Messages : 2188
Enregistré le : dim. 27 juin 2010 18:29
Localisation : Région Lyonnaise
Contact :

Re: Sansui TU777

Message par OLDMARANTZ »

Bien sur que c'est sur le Front end, tu prends le service manual; l'etape 3 de la procédure d'alignement demande de régler le 88 mhz avec le noyau de la self L103 (à préciser c'est flou sur le pdf!) et l'étape 4 le 108 avec TC104 (idem à préciser c'est flou sur le pdf!), Pour faire cela il faut bien entendu un générateur FM... sinon tu prends un émetteur avec une fréquence connue en haut et en bas et tu étalonnes par rapport à lui, ça reste un pis aller.... bien entendu il faut des outils non ferreux pour faire les réglages (plastique ou céramique) sinon tu influences les réglages…
Encore une fois toucher au poulies et à la corde c’est du bricolage non seulement ce que tu vas gagner d’un coté tu vas le perdre de l’autre car ce n’est pas forcément linéaire mais en plus tu ne seras plus en butée à 87.5 et à 108 MHz ça c’est une certitude !
Avatar du membre
Olorin
Membre no life
Messages : 2418
Enregistré le : mer. 2 déc. 2009 09:21
Localisation : Somewhere over the rain-beau

Re: Sansui TU777

Message par Olorin »

Bon un retour du tuner au boulot s'impose...

par contre, j'ai remarqué que la poulie FM atteint la buté avant la buté AM en 88 Mhz et vis versa en 108 Mhz...
Est-ce normale ?

L'étape 3, c'est 88 Mhz et ajuster le L105
l'étape 4, cest 108 Mhz et ajuster le TC104
La qualité n'arrive jamais par accident!
membre banni

Re: Sansui TU777

Message par membre banni »

Fallait acheter un Dynaco FM3, réglage avec l'EMM801… :mrgreen:
Je te laisse à tes réglages compliqués :jesors:
Avatar du membre
Olorin
Membre no life
Messages : 2418
Enregistré le : mer. 2 déc. 2009 09:21
Localisation : Somewhere over the rain-beau

Re: Sansui TU777

Message par Olorin »

Je sens qu'il y en a un à qui je vais refiler sa :mrgreen:
