DIY à base de 845 et autres à venir

[Dadatimi]

Et le schéma ?

[Sgt.Pepper]

Bien vu David, j'étais justement en train de relire le sujet pour savoir si un schéma de l'appareil avait finalement été tracé. Ne relisez pas le sujet, il n'y en a pas .

Et ce problème de distorsion ?

[Bertrand]

Apparemment pas chez moi pour la distorsion.

Le lien qui pointe vers un schéma de la revue led semble assez bien correspondre à ce que j'ai vu à l'intérieur de la "chose" .

[Sgt.Pepper]

Mea culpa pour le schéma .

Je crois que la distorsion ne se faisait sentir qu'à haut volume.

Bon courage pour la mise au point !

[6336A]

Et le schéma ?

845.pdf

(2.09 Mio) Téléchargé 1174 fois

[6336A]

Et celui-ci :

845 - 1.pdf

(2.81 Mio) Téléchargé 700 fois

[Bertrand]

Merci beaucoup Jean-François, je vais éplucher tranquillement tout cela

[Bertrand]

Il faudra que je prenne des photos, mais les transfos de sortie utilisés semblent être...des transfos d'alim abaisseurs de tensions. Cela pourrait expliquer la distorsion à fort volume, si on demande à ce genre de transfo pas prévu pour de passer à la fois du 900v en continu dans le primaire et le signal en plus en alternatif.

Du coup, je commence regarder ce qu'il y a d'accessible en transfo 9k/8ohms adaptés à la 845, il n'y a pas foule. Le lundhal ll1691, pas donné mais pas hors de prix non plus, a bonne réputation semble t'il.

[Bertrand]

Voici les "transfos de sortie" utilisés:

SE 845 07.jpg (440.59 Kio) Vu 2879 fois

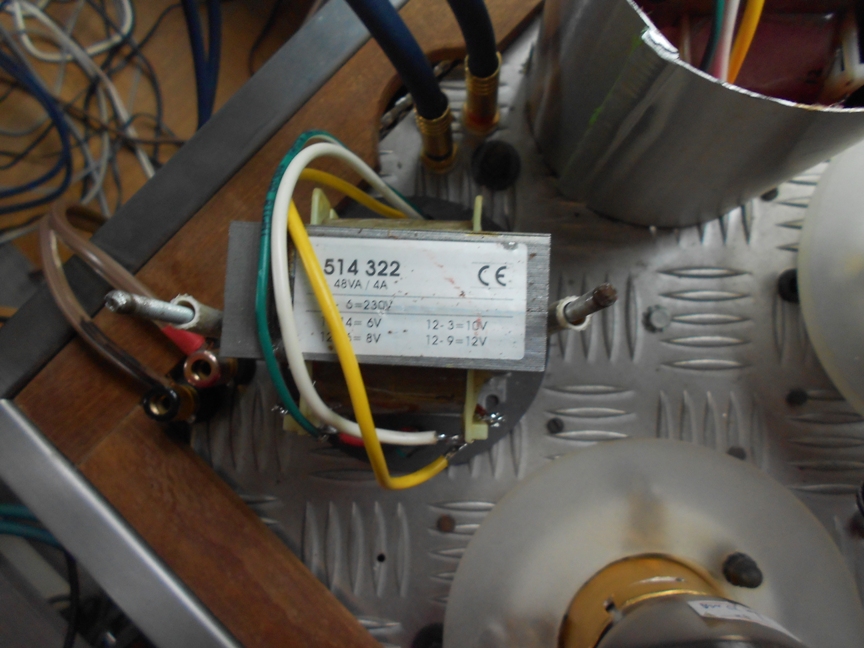

SE 845 06.jpg (356.55 Kio) Vu 2879 fois

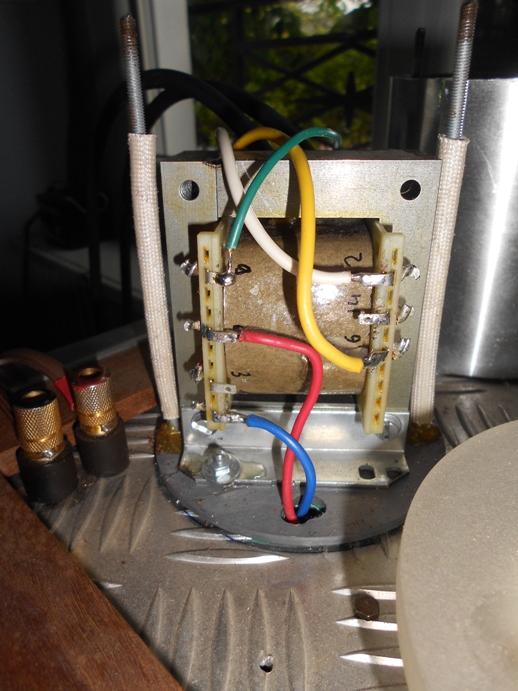

SE 845 05.jpg (261.07 Kio) Vu 2879 fois

Sauf erreur, ils sont en 230v/6v, 4a.

[6336A]

mais les transfos de sortie utilisés semblent être...des transfos d'alim abaisseurs de tensions. Cela pourrait expliquer la distorsion à fort volume, si on demande à ce genre de transfo pas prévu pour de passer à la fois du 900v en continu dans le primaire et le signal en plus en alternatif.

Non, ce n'est pas possible. Tu ne peux pas appliquer une HT de 1000V continu à un primaire de transfo prévu pour du 230V~ 50Hz...
Attention, les gars... on ne fait pas mumuse avec la 845... je renouvelle mes mises en garde.
De même, les fils allant de la HT au primaire du transfo, et de l'autre branche du primaire à la plaque de la 845 doivent avoir un isolement suffisant. Les fils électroniques et électriques classiques dont l'isolement est de 1000V ne conviennent pas. J'espère que la personne qui a monté cet ampli savait ce qu'elle faisait.

Le tripote et mascagne avec le tube 845, c'est achtung ganz verboten. Certains japonais n'ont même pas eu le temps de l'écouter...

Alors quand je te lis, c'est pas pour te flanquer la trouille Bertrand, mais je préfèrerais que tu te renseignes...
