Bonsoir Pedro,

Très belle réalisation. Chapeau bas. Très heureux que le potard ait une seconde vie

Merci jean !

---

De bonnes nouvelle du front : j'ai résolu mon problème de "platine bruyante". En fait c'était les irrégularités de la surface de la poulie en conolon qui généraient ces vibrations sur le galet. J'ai donc poncé délicatement et très légèrement la surface de celle-ci au papier de verre P1000. L'effet fut immédiat.

Pour illustrer voici ce à quoi cela ressemblait avant (un peu plus atténué quand même) : http://319studio.com/Auction/DSCF0614_WMV%20V9.wmv
(Source : http://audiokarma.org/forums/index.php? ... 12.356862/ )

En fin de semaine dernière, je me suis aussi fabriqué deux lève-bras artisanaux (tiges filetées 4mm + tubes aluminium 11mm décentré), bien que très simples, ils remplissent parfaitement leur office. C'était préférable pour la sauvegarde de mes disques.

Je me mets en quête d'un couvre plateau original mais en attendant en guise de couvre plateau temporaire, j'ai collé un assemblage de pastilles. Pourquoi autant me direz-vous : pour les 7", les 10" et les 12".

Pour finir, j'ai remplacé la bille d'acier se trouvant en fond de palier. Son diamètre : 6,35mm.

Rek-O-Kut CVS-12_69.jpg (117.69 Kio) Vu 2853 fois

Rek-O-Kut CVS-12_70.jpg (104.07 Kio) Vu 2853 fois

Rek-O-Kut CVS-12_71.jpg (110.21 Kio) Vu 2853 fois

[damien]

Wah super intéressant. Tu pourrais détailler la façon dont tu as procédé pour les lève-bras?
Ça m'intéresse grandement

[Unic]

Je rajoute un détail du plateau dont je n'avais pas encore parlé.

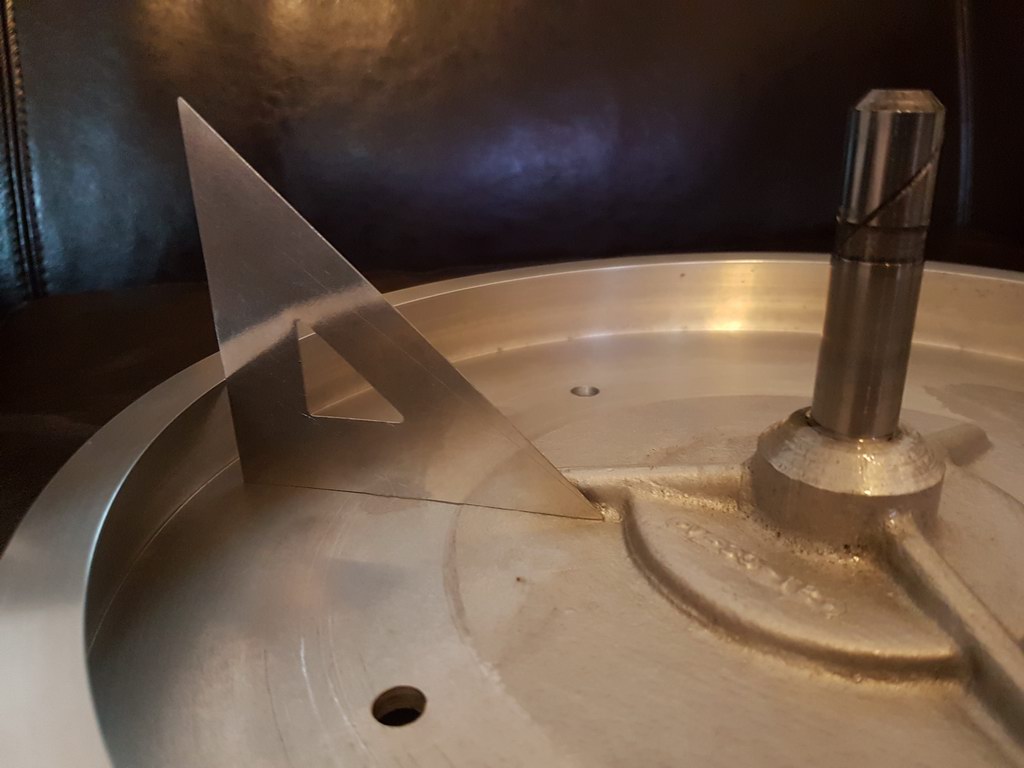

La tranche sur laquelle le galet est en appui est en biseau. Elle reprend la même forme que la poulie d'entraînement.

Rek-O-Kut CVS-12_72.jpg (91.05 Kio) Vu 2797 fois

Rek-O-Kut CVS-12_73.jpg (88.45 Kio) Vu 2797 fois

Le galet vient reposer sur les tranches obliques du plateau et de la poulie, il ne peut dont pas avoir un profil plat.

Rek-O-Kut CVS-12_73b.jpg (73.23 Kio) Vu 2796 fois

---

Tu pourrais détailler la façon dont tu as procédé pour les lève-bras?

Of course !

C'est tout c*n, en fait. C'est basé sur 2 cylindres dont le plus grand est décentré et tourne sur l'axe du plus petit.

Position basse (intermédiaire)

Rek-O-Kut CVS-12_75.jpg (96.6 Kio) Vu 2797 fois

Position haute (bras relevé)

Rek-O-Kut CVS-12_76.jpg (101 Kio) Vu 2797 fois

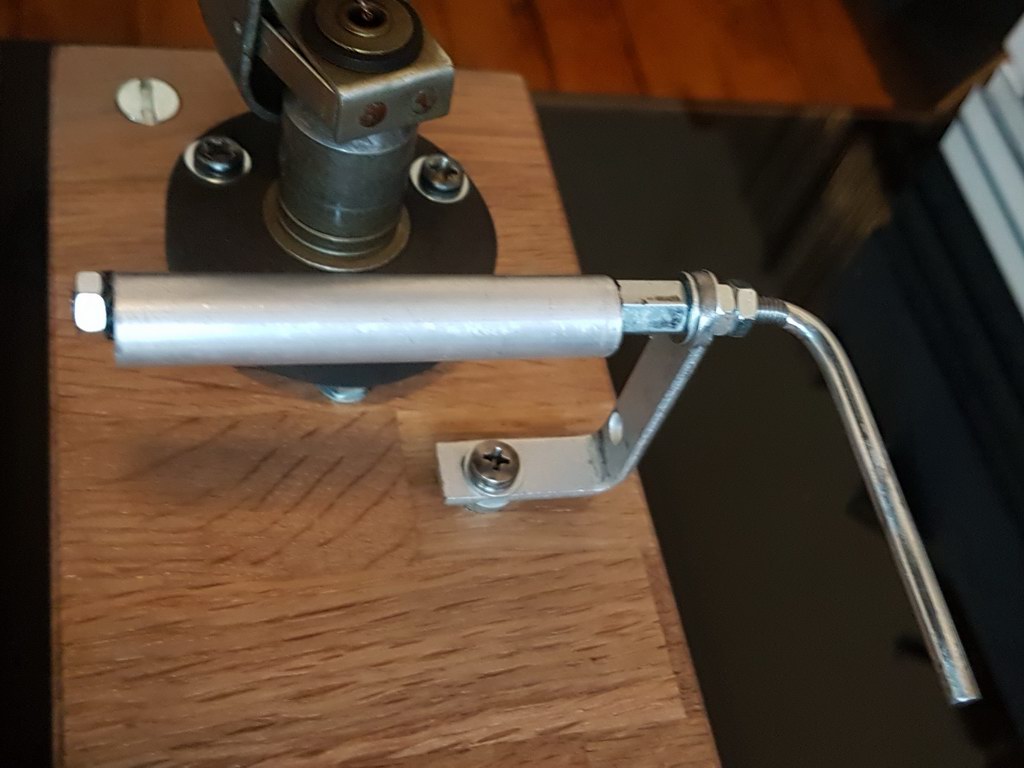

L'assemblage est rudimentaire. tige diamètre 5, filetée en M4 à la main sur toute la longueur exceptée sur la partie de prise en main (purement esthétique). Il est judicieux de plier la tige avant de fileter car ça peu casser facilement.

Le percement dans l'équerre doit être au plus prêt du diamètre de la tige fileté, afin qu'il n'y ait pas de jeu dans la rotation de l'axe.

Avant l'équerre :
2 écrous + 1 rondelle et un peu de graisse

Après l'équerre :
un peu de graisse + 1 rondelle + 1 écrous long (~10mm) + 1 rondelle à denture extérieure + Un tube aluminium de 11mm + 1 rondelle à denture extérieure + 1 écrou.

Le tube d'aluminium est revêtue de gaine thermorétractable transparente. Les rondelles à denture extérieure permettent de maintenir le tube désaxé. Il est sans doute possible de simplifier ce montage mais je n'ai pas de poste à souder le métal. Au lieu de mettre le tube en alu, il est aussi possible de juxtaposer une seconde tige (lisse) à côté de celle de l'axe et de les assembler par soudure ou avec une gaine thermorétractable.

Rek-O-Kut CVS-12_74.jpg (100.21 Kio) Vu 2797 fois

[vendin]

Ingénieuse la pente sur le rebord du plateau, cela permet de réduire la course du galet dans le plan vertical en raccourcissant la distance pour les rapports, exactement comme sur un vélo équipé de plusieurs plateaux et pignons.

À titre d'information, les rondelles à denture extérieur sont des rondelles éventail, elles servent bien sûr à empêcher le desserrage et peuvent être remplacées pour faire plus joli par des écrous Nylstop avec une rondelle normale.

très ingénieux ton lève bras Pédro.

[Unic]

Merci Pascal.
J'ai aussi pensé aux écrous Nylstop mais ils étaient beaucoup plus gros, donc bof bof.

[damien]

Merci Pedro!
Très ingénieux. Et le style colle bien à la platine je trouve. Look industriel
Je vais tenter ça

[Sgt.Pepper]

Salut !

Je ne vais rien rajouter de constructif, mais encore une fois c'est très intéressant !

[Unic]

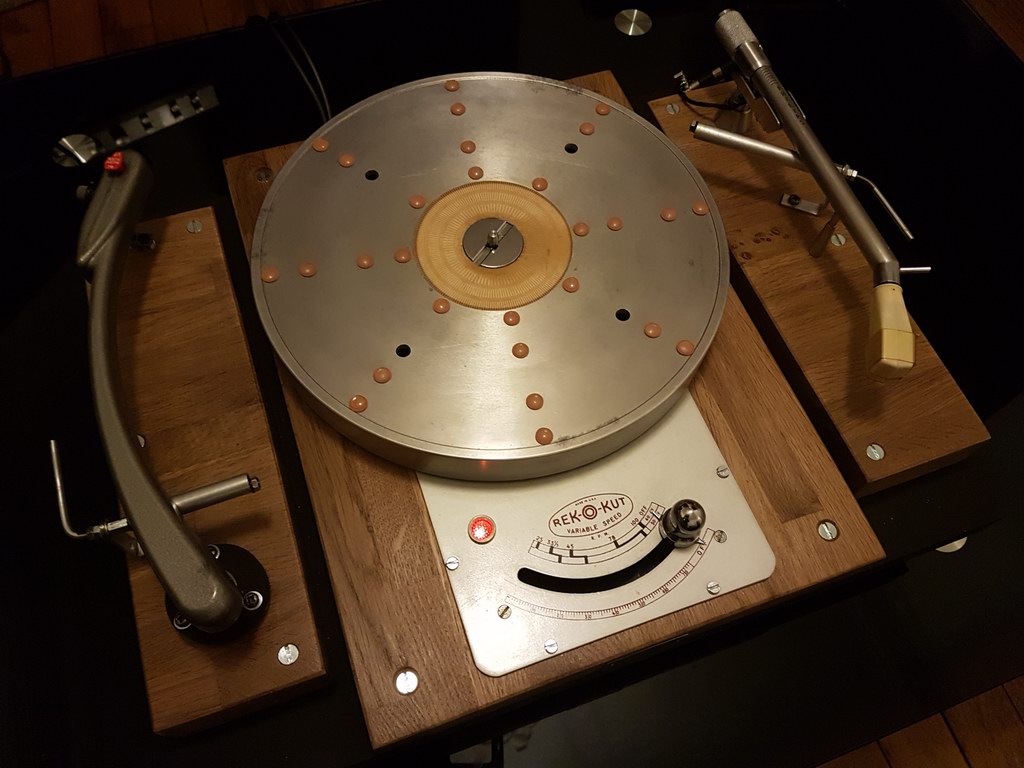

Comme on m'a fait remarquer que mon plateau avait l'air malade avec toutes ces "pastilles" qu'il s'était pris dans la tronche ; je lui ai adapté un couvre plateau en caoutchouc que j'avais en spare.

Puis j'ai ressorti un petit accessoire du tiroir : un disque stroboscopique Barthe.

Rek-O-Kut CVS-12_77.jpg (175.87 Kio) Vu 2668 fois

Rek-O-Kut CVS-12_78.jpg (185.14 Kio) Vu 2668 fois

[Klemp]

C' est beaucoup mieux !

[americanradios]

Ah ! oui, le plateau est guéri : il n'a plus la varicelle !
Elle est superbe ! Et le lève bras est super bien pensé : Bravo !
