Bonjour,
Enfin le temps de faire un petit CR sur la restauration de mon model 15.
Première partie :
Pour commencer : si vous avez une voie HS, armez-vous de patience pour trouver les composants actifs.
Historique :
J’ai acheté ce model 15 en 2008 sur la baie (150$ port compris !)avec une voie en panne.
Etat des lieux lorsque j’ai ouvert le modèle 14 HS (2 model 14 = 1 model 15) :
-lampes HS, transistors de puissance HS, drivers HS, diodes sur les drivers HS, transistor régulateur de température HS, résistance variable commandant ce transistor (courant de repos) calcinée, étage d’entrée HS.
Bref, plus grand-chose de bon si l’on rajoute les condensateurs et les résistances hors tolérances.
J’ai donc commencé par rechercher les composants HS.
C’est la qu’il faut s’armer de patience car les informations sur ces composants sont très rares, voir inexistantes.
Quelques images :

- 7793241025869b.jpg (116.71 Kio) Vu 1368 fois

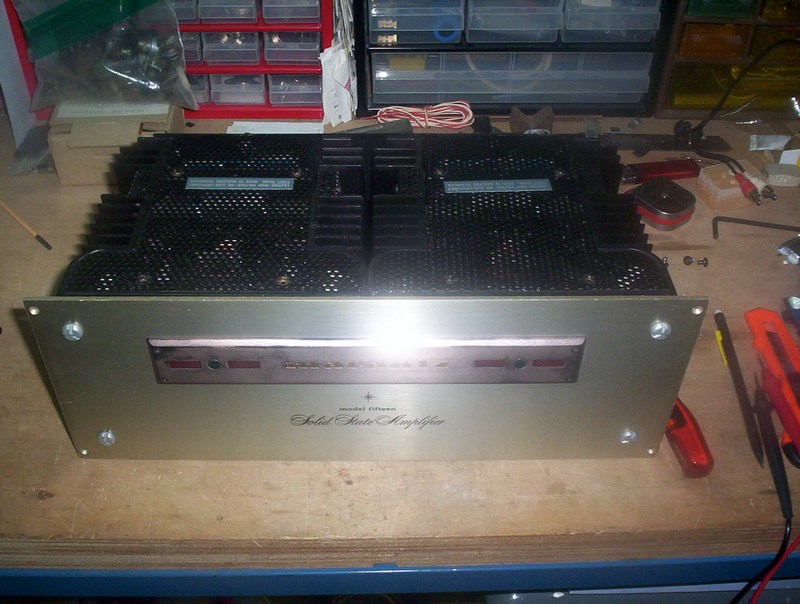

Avant ouverture

- 7491161025878b.jpg (150.4 Kio) Vu 1368 fois

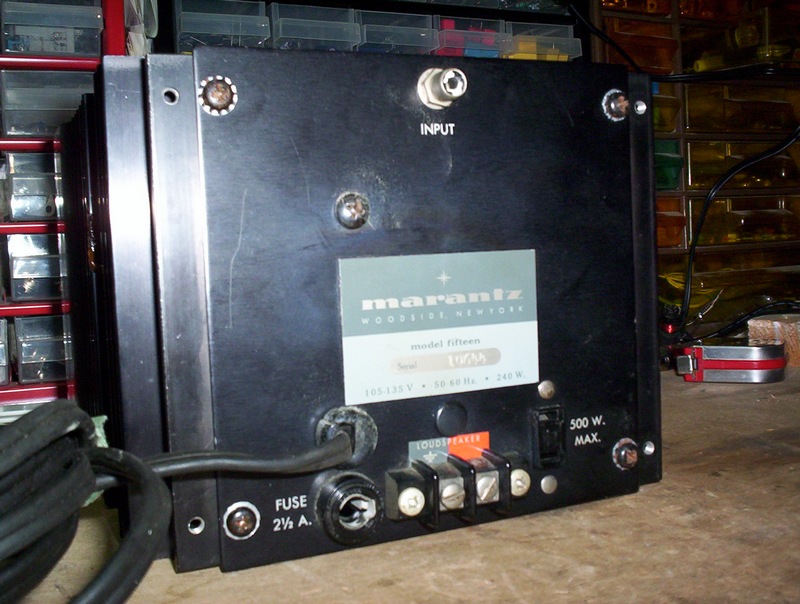

Model 14

- 3824051025882b.jpg (155.59 Kio) Vu 1368 fois

- 416541DSCN0215c.jpg (132.96 Kio) Vu 1368 fois

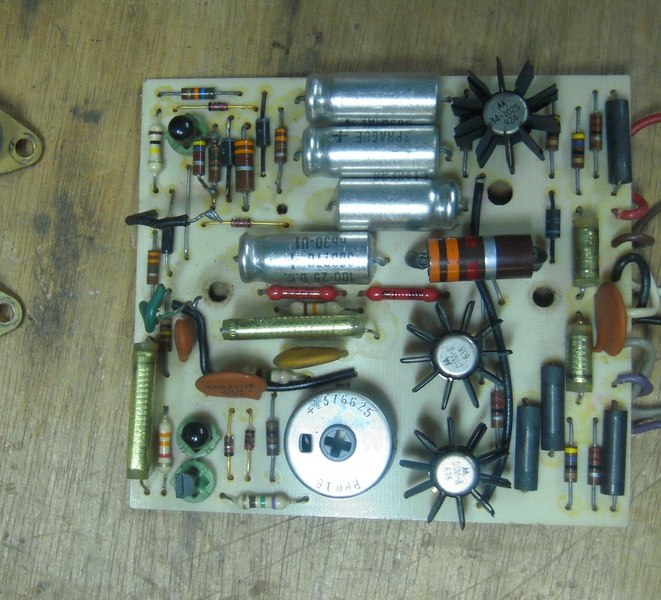

Plaque de commande avant restauration,

- 259457DSCN2370b.jpg (177.16 Kio) Vu 1368 fois

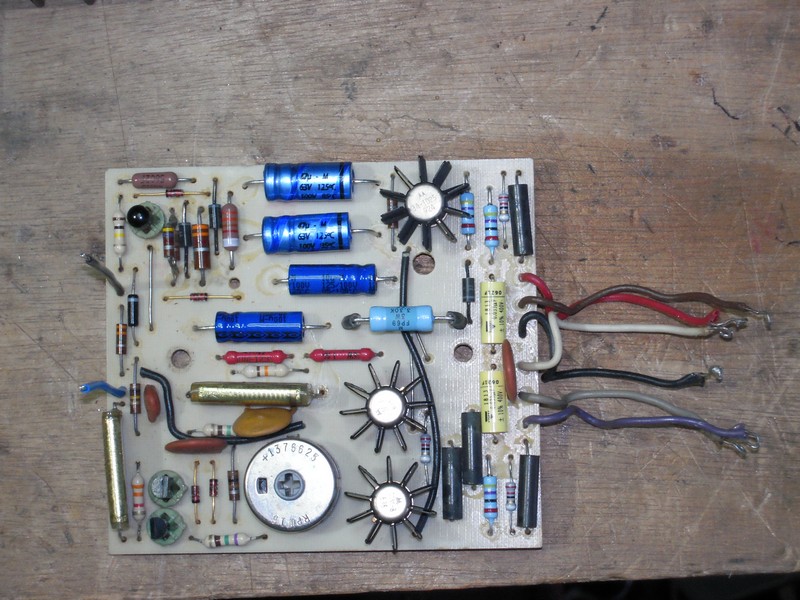

Après,
La restauration totale n’est pas terminée. J’ai remplacé quelques résistances carbones par des métalliques que je changerai plus tard (les (2) 22 ohms, (3) 47 ohms et (2) 100 ohms/2W).
Ces résistances sont sur le circuit d’alimentation et je ne crois pas qu’elles dénaturent la qualité intrinsèque de l’ampli.

- 989644DSCN2434b.jpg (173.5 Kio) Vu 1368 fois
Remontage de la plaque de commande. Ne vous fiez pas aux références des transistors drivers sur la photo. Ils sont une alternative qui fonctionne mais n’ont servis que pour les tests.

- 328226DSCN2377b.jpg (165.93 Kio) Vu 1368 fois

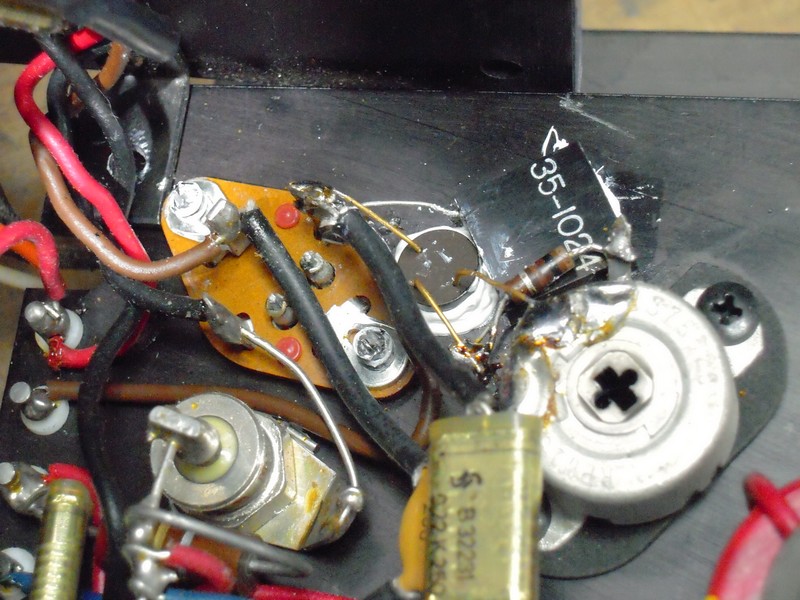

Après remplacement du transistor contrôlant la température et essai de l’ampli, surprise : pas moyen de régler le courant de repos.
En cause : le potentiomètre au centre de l’image qui a fondu.

- 488856DSCN2424b.jpg (158.75 Kio) Vu 1368 fois

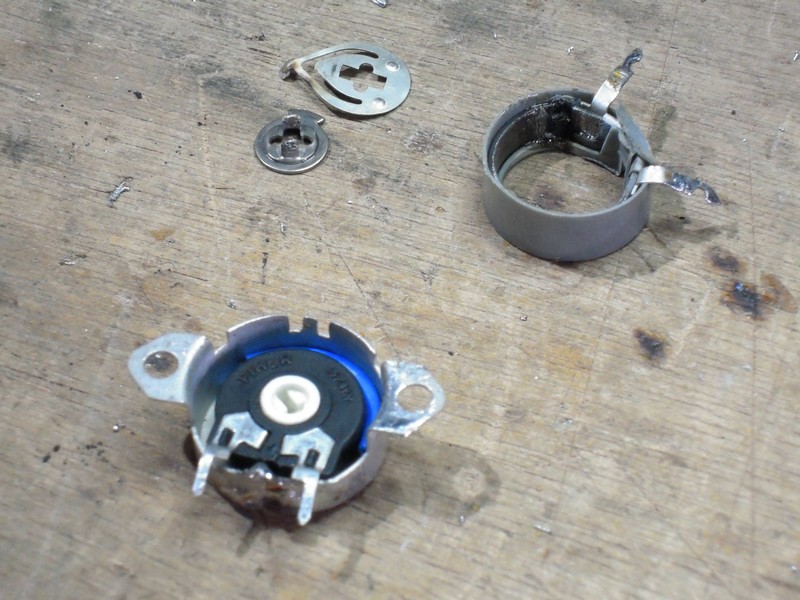

Solution : démontage et adaptation d’un potentiomètre nouvelle génération dans le boitier de l’ancien.

- 639078DSCN2429b.jpg (163.78 Kio) Vu 1368 fois
Après remontage, on dirait presque celui d’origine.

- 726842DSCN2424d.jpg (161.27 Kio) Vu 1368 fois
Heureusement, quelques fois la chance sourie. Un potentiomètre tout neuf trouvé sur le net.

- 336752DSCN2523b.jpg (160.92 Kio) Vu 1368 fois
Des belles lampes.

- 300088DSCN2438b.jpg (188.85 Kio) Vu 1368 fois

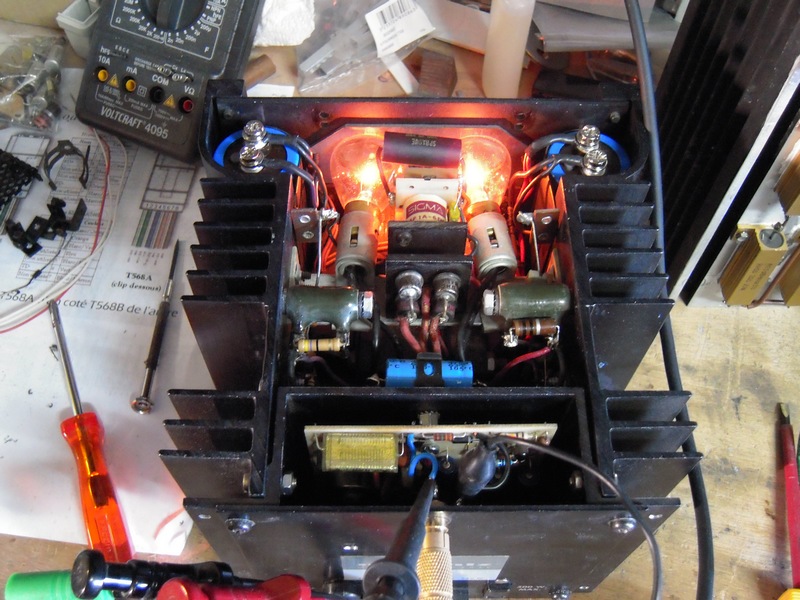

Après montage du potentiomètre, des bons transistors de puissance et drivers, réglage de l’offset et du bias: essai sur une charge de 8 ohms/200W.
Générateur de fréquence sur 2000Hz et augmentation de l’amplitude jusqu'à allumage des lampes.

- 362475DSCN2439b.jpg (135.33 Kio) Vu 1368 fois

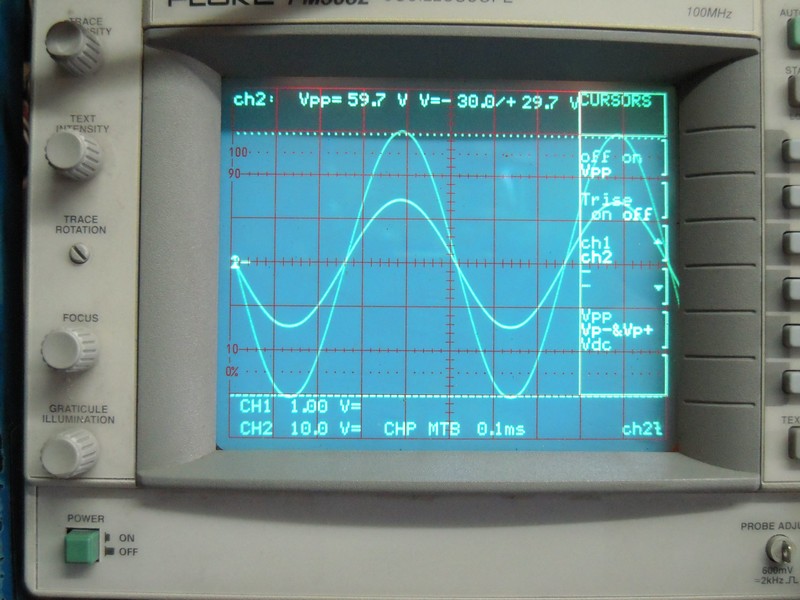

Les lampes sont allumées à 60 volts crête à crête.

- 138763DSCN2445b.jpg (172.22 Kio) Vu 1368 fois

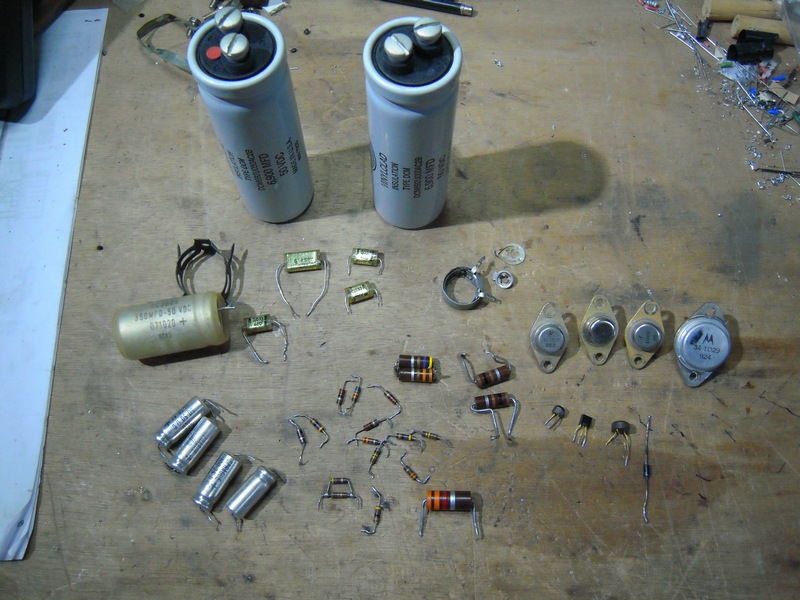

Composants changés sur le model 14.
Les gros condensateurs de filtrage (Sangamd) ont été remontés après les avoir testés (explication dans la suite du CR).
Restauration de l’autre moitié (model 14) et essai à suivre.
