Teac A-3440

[thomasdf]

Je suis l'heureux possesseur depuis peu d'un Teac A3440.
La courroie était pour moi aussi HS, une nouvelle est en route depuis les US.
J'ai entrepris de le nettoyer un peu, mais je pense surtout le recapper (au moins l'alimentation et la partie préamp / repro) voire changer les amplis op pour des 5532 ou équivalent (on dit que ce magnéto à beaucoup de souffle, qu'en dis tu toi qui l'a un peu pratiqué?)
Pour le moment j'ai nettoyé tous les switchs et potards et il rentre et sort de l'audio sans trop de souffle, avec un son cohérent sur tous les canaux c'est déjà ça.
Le seul problème qui persiste c'est que le solenoid du pinch roller ne bouge pas quand je presse play... Je sais que le "usual suspect" est le petit interrupteur qui est dans le bras de tension, et je n'ai pas encore testé à fond mais il semblerait qu'il ne soit pas en cause pour une fois... J'espère que le solenoid n'est pas HS (ça me surprendrait)
J'étudie toute piste
Merci!
Thomas

[thomasdf]

Je viens donner des nouvelles... Le micro switch est en bon état (pour une fois!) donc le soucis vient d'ailleurs...
J'ai bien les bonnes tensions aux bornes du solenoid, et j'ai remplacé la diode qui est en parallèle dessus, et il refuse toujours de bouger.
Son bobinage n'est à priori pas ouvert... Donc j'imagine qu'il est OK?
Je soupçonne un problème dans la partie logique de la bécane, je vais pousser plus loin

[thomasdf]

Dernier message de mon monologue, il s'agissait effectivement d'un problème sur la carte logique... Un condensateur tantale de 2,2uF qui "fuyait". Je l'ai changé. Il est couplé à un transistor qui empêche de le pinch roller de se mettre en place si les bobines tournent toujours, pour éviter de déchirer la bande en faisant un play intempestif alors que l'on rembobine ou avance.
Bref, je n'attends que la courroie qui ne devrait pas tarder à arriver par la poste, et je pourrais l'utiliser et voir s'il y a d'autres soucis ou non.

[jeanmarie54]

bonjour à tous
j'ai modifié un Teac A-3440
pourquoi cette modif ?
le teac a3440 par défaut fonctionne aux vitesses 19 et 38 cm/s
dans la pratique on s'aperçoit que très peu de gens utilisent la vitesse de 38 cm/s
et beaucoup aimeraient avoir un 4 pistes simultanées en 9,5 cm/s
donc , j'ai décidé de chercher comment faire cette modif
j'ai commencé par essayer de mettre un potentiomètre en série sur le potentiomètre d'ajustement de la vitesse
mais cela ne fonctionne pas
j'ai donc opté pour une autre solution
sur la petite carte de régulation qui se trouve sur le coté du teac il y a 2 ajustables
un pour régler la vitesse basse et un autre pour régler la vitesse haute
ces ajustables ont une valeur d'environ 20K ohms
après plusieurs essais , j'ai choisi de mettre des 100K ohms
après réglage fin , cela fonctionne très bien et c'est fiable
à savoir que cette modification n'est pas irréversible
on peut remettre la machine en mode 19/38 en retouchant les ajustables
alors on pourrait imaginer une solution plus sophistiquée avec un inter qui sélectionne 2 paires d'ajustables

j'ai mis une petite video sur Dailymachin

Jean-Marie

[denis78640]

Bonjour tout le monde...

Aujourd'hui petite ballade a Paris sous le soleil... récup d'un 3440 assez poussiéreux...mais complet, et pas trop cher...et en prime rencontre d'une personne super cool...normal on a le meme age.



Allez on retrousse ses manches et on sort les éponge magiques...

La suite ce soir....

Amitiés

Denis

[denis78640]

Bonsoir,

Après 3 heures de nettoyage et le remplacement de la courroie principale ( j'en avait une en stock )...



Pas mal de crachotements et un réglage de chemin de bande a faire...les têtes sont propres...une ampoule Vumètre HS



A l"écoute ça va...mais il va falloir redresser les 2 axes de bobine, ils sont légèrement tordus..

Bonne soirée

Denis

[denis78640]

Bonjour,

Redressage des axes trident, et aussi du tendeur de bande droit.

Enregistrement en 38 cm/s impeccable, souffle raisonnable, bon a l'utilisation c'est pas simple, mais grace au boitier "miracle" de Teac que j'ai failli vendre ça va etre un peu plus simple, quoique....



Ce boitier permet d'utiliser le 3440 en 2 x 2 pistes....

On va lui refaire les flancs bois en chêne massif, et coté electronique changer toutes les capas qui sont d'origine



Amicalement

Denis

[denis78640]

Bonjour,

J'ai retrouvé la bobine TEAC de mon 3300....



Avec le noyau NAB nettoyé que du bonheur.

Amicalement

Denis

[denis78640]

Bonjour,

L'autre jour en rénovant une pousette, j'ai trouvé une astuce sur internet pour enlever la rouille...

Je l'ai appliqué a l'axe de cabestan du 3440...impressionant !

Voici les photos :

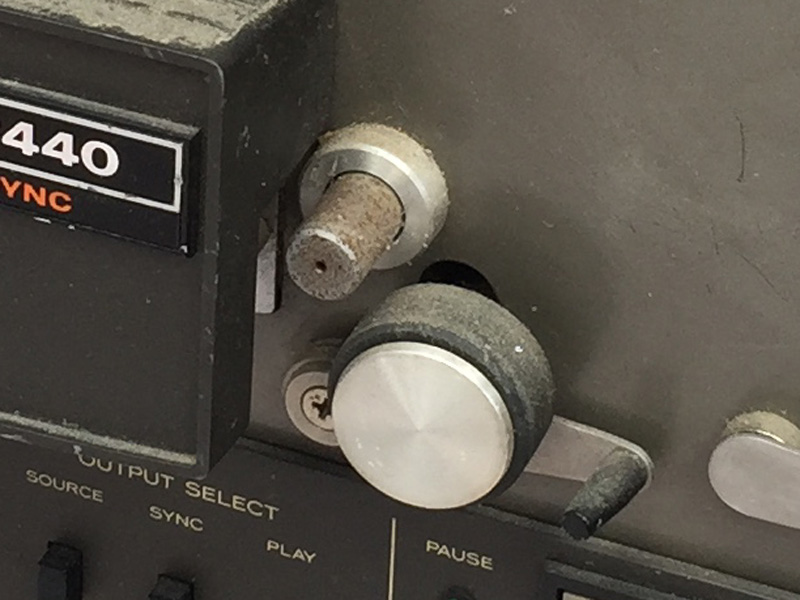

Avant



Après...

Edifiant, résultat obtenu en frottant lors de la rotation avec du papier d'aluminium ménager mouillé...essayez vous verrez

Amicalement

Denis

[jeanmarie54]

Salut à tous
j'ai modifié un Teac A-3440 et je voulais vous en faire profiter
à l'origine c'est une bécane qui a 2 vitesses 19 et 38 cm/s
et je trouve que c'est dommage de ne pas pouvoir écrire mais surtout lire des bandes en 9,5 cm/s
j'ai donc dans un premier temps remplacé les 2 ajustables de 20K sur la carte de regulation du moteur cabestan par des 100K
mais le probleme c'est que on etait bloqué en 9,5 - 19 et ça peut etre handicapant
j'ai donc fait une 2 eme modif plus serieuse avec un interupteur 3 positions à 2 fils et une petite plaque à essais
j'ai laissé l'ajustable de droite de 100K
j'ai retiré celui de gauche et j'ai connecté 2 fils qui vont à l'interupteur
lequel interupteur bascule pour choisir sur la plaque d'essais soit l'ajustable de 20K soit celui de 100K
et ça fonctionne parfaitement apres un reglage fin

j'ai mis une petite video sur Dailymotion ,

Jean-Marie

ps: merci d'avoir remis ce message dans le bon topic
