Philips Gramophone B6X12A

[americanradios]

Effectivement, même au travers de la capa de sortie, sur les fréquences graves en particulier, on n'est pas loin d'une centaine de volts 50Hz !

[membre banni]

pour ces précisions et détails techniques, c'est vraiment un univers passionnant que je découvre a petit pas
Je lorgnais sur une paire de HP Audax kelvar a double cone, le diamètre ne correspondait pas aucune info sur leur rendement
Les HP d'origines sont corrects, donc on garde, a part trouver du bon 8OO Ohms

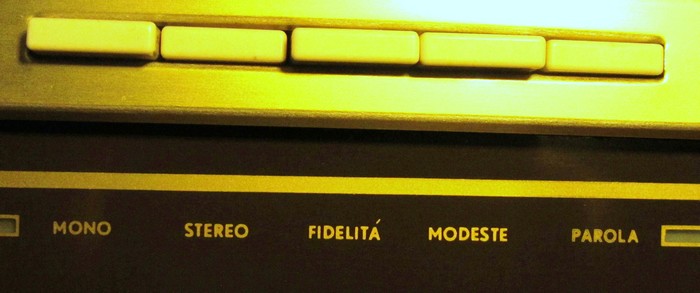

Une photo du détail des fonctions a gauche, il y a la molette Balance que l'on apercoit pas
Fidelita plus de basse-loudnees
Modeste équilibre dans les basses et aigus
Parola un chouia sur les médiums, sympa pour les voix
Je suis le plus souvent en position Modeste, qui est la mieux adapté pour une écoute régulière

[membre banni]

pour le plaisir documents d'époque 61-63
Sur le schéma technique le caisson externe est alimenté par les tubes EL84 et ECC83, je vérifirais si il ya bien 2 fils distincts ou qui se rejoignent en fin de parcours coté alimentation

[americanradios]

J'ai trouvé ce site qui xplique (en anglais) des différents modèles de BiAmpli : ceux qui avaient un ampli aigü et un ampli grave puis l'arrivée de la stereo en deux temps.
Le tien est d'après cet article un Vrai Stereo et seul le logo BiAmpli sur le cadran subsiste.

http://home.kpn.nl/mghamm/radio/apparat ... iampli.htm

[membre banni]

Le tien est d'après cet article un Vrai Stereo et seul le logo BiAmpli sur le cadran subsiste.

La passion c'est cela, un vrai travail d'investigation , avec doc d'époque
Biampli a gauche, et stéréo Gramophone a droite, avant 62 les modèles sorties avec FM étaient en Mono, il y a en un sur le forum le B4X23A/01 qui est sur la photo aussi jointe avec les 2 touches de fonctions de chaque coté en bas sur la largeur du bois
On peut dire que la série BxXxxx a évoluer avec le temps, tout en gardant a peu prés le méme format tout en longueur, ainsi que la facade et le mème emplacement potard volume, recherche des stations....
je pencherai plus pour un caisson de basse sur le mien

la description du B6X04A sortie en 60 qui a la partie radio en mono



This radio has 3 tone control preselections.
The radio is mono, the output amplifier is stereo.
When playing radio (any wave band), one output channel plays full range, the other has a low pass filter and plays not as loud. This is intended by Philips; don't mistake this behavior as an amplifier problem. Both channels only play full range when playing PU or tape and the stereo button is engaged.
Both tone control potentiometers will only work when none of the tone control preselections are engaged.
Lautsprecher 800 Ohm über Trafo; keine eisenlose Endstufe!

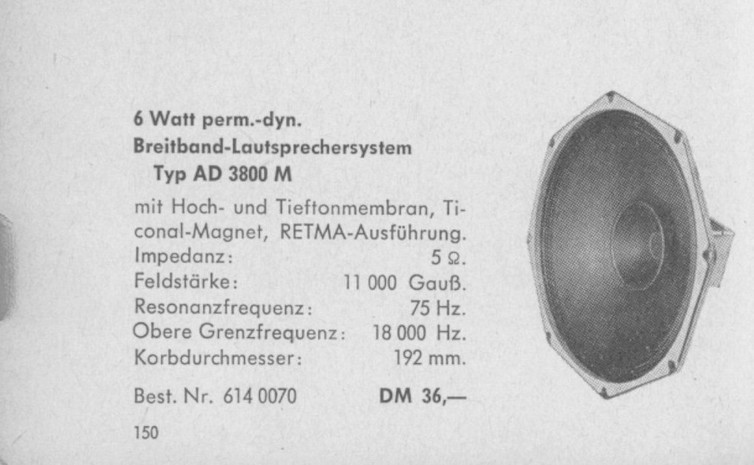

Loudspeakers are model AD3800AM (800Ω); no transformerless output.
2 extra output connectors for external speakers, both with a full range and a high pass output.

[americanradios]

De ce que je comprends du B6X04A, la radio est mono car pas de décodeur pour un signal FM stereo.
Dans ce cas de la radio, Philips a créé une "pseudo stereo" en laissant un canal diffuser le signal complet et l'autre les aigüs.
Par contre l'entrée phono est elle vraiment stéréo et les deux ampli Dt et Gche diffuse toute la bande passante de chacun des canaux.
C'est astucieux comme principe...
Le tien a-t-il un tube décodeur stéréo ou est-il sur ce principe ?

[membre banni]

Dans ce cas de la radio, Philips a créé une "pseudo stereo" en laissant un canal diffuser le signal complet et l'autre les aigüs.

C'est que j'ai ressenti a la première écoute, une diffèrence de sonorité entre les 2 HP internes, comme si l'un d'eux fonctionnait comme une caisson de basse, mais je ne peux pas trop prendre la chose en considération, un tube important au bon foctionnement des HP était grillé le EL84, et comme je découvrais emerveillé, a l'aveuglette, je ne sais pas si la fonction Fideleta-plus de basse était enclenchée
Mais en y branchant une platine cassette, j'étais en stéréo, a tester de nouveau avec une platine CD
Faut il le caisson externe a 800 Ohms pour que la FM diffusse en stéréo

Je ne sais pas bien interpréter les schémas techniques ma grosse faiblesse, surtout sur les indications de valeur et puissance
http://frank.pocnet.net/instruments/Phi ... B6X12A.pdf

[americanradios]

Au vu du schéma, tu serais dans la configuration MOno en radio et stéreo en PU.
En effet, la détection de la modulation d'amplitude se fait avec la double diode de l'EBF 89 dont la partie pentode est la seconde ampli MF et la détection FM se fait avec la double diode EAA91 montée en discriminateur. Il n'y a aucun décodeur stéreo pour la radio. En revanche il y a bien en position radios un filtre sur un canal comme dit dans le texte en Anglais que tu as trouvé.
Un HP extérieur ne changera rien à la FM en mono. Il faudrait ajouter un décodeur mais encore faut-il que la bande passante des étages MF soit suffisante ce qui n'est pas gagné.
En fait tout se passe comme si tu avais un ampli stéreo et un tuner mono.

[americanradios]

Maintenant pour ce quiest des sorties HPs supplémentaires, tu as deux prises : une pour le canal droit et l'autre pour le canal gauche. Sur chacune d'elle 3 fils : 1 pour la masse commune, 1 pour une sortie directe "bande passante complète" et 1 pour une sortie "aigüs" au travers d'une capa de 82 nf. Attention là-dessus il y a du jus !

[Chambi95]

.... et ne pas mettre un HP de 8 Ohms sinon BOUM
