Adaptation cellules bobines mobiles et transfos...

[Klemp]

Salut Jean,

"Low level input impedance 50,000 ohms"
C'est bien le niveau de saturation de l'étage phono ?

Non Pedro, c' est la valeur de l' impédance d' entrée de la plupart des préamplificateurs Phono ... environ 47000 ohms

[Unic]

Si je lis les caractéristiques de ta cellule, Pedro, celle-ci est à haut niveau de sortie ... tu n' as absolument pas besoin d' un transfo élévateur ! .. tu es certain que se sont les caractéristiques de ta cellule ?

Nan c'est le manuel qui est mal foutu, La Goldring Eroica a une niveau de sortie de 2,5mV, mais ma cellule Eroica-L a un niveau de sortie de 0,25mV

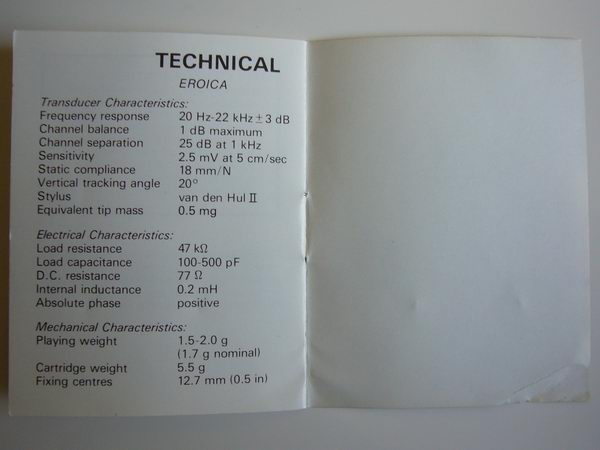

Voici le manuel au complet (voir page 1, pour les caractéristiques de la version L ).









[Klemp]

Ok Pedro ...

Cette cellule doit être sur une charge d' environ un centaine d' ohms, ce qui correspond (environ) à la charge d' entrée la plus élevée de ton transfo Denon .. surement pas la plus basse ..

Tu auras moins de gain, mais tant pis :mrgreen:

[Unic]

Selon vinyl engine l'impédance de sortie est de 3 Ohms et l'impédance de charge 100 Ohms.

http://www.vinylengine.com/cartridge_da ... Eroica%20L"

Et voici les caractéristiques trouvé sur le même site,



http://www.vinylengine.com/library/gold ... oica.shtml"

[Klemp]

Pas 3 ohms....... 8 ohms

[Unic]

Donc 'D.C. Résistance' équivaut à l'impédance de sortie ?

Sur le premier lien, c'est indiqué

Output Impedance
3 ohms

Alors, tu crois que je dois faire un peu de "resistor tuning" ? :mrgreen:

[Klemp]

Tu préfères suivre les indications copiées (on ne sait ou ) de vinyl engine :mrgreen: .... où les indications du constructeur

[Klemp]

Donc 'D.C. Résistance' équivaut à l'impédance de sortie ?

Pas du tout ... ""DC Résistance"" est la résistance mesurée.. avec un ohmmètre ..

L'impédance donnée est une moyenne en fonction de la fréquence ..

Le constructeur demande une charge > à 100 ohms... la deuxième position de ton transfo convient parfaitement .. pas la plus basse

[Unic]

Je t'avais bien dit que j'aurai du mal. :mrgreen:

1> On trouves-tu les 8 Ohms d'impédance de ma cellule ?
2> & finalement où interviennent-il dans les calculs ?

[Klemp]

Je t'avais bien dit que j'aurai du mal. :mrgreen:

1> On trouves-tu les 8 Ohms d'impédance de ma cellule ?
2> & finalement où interviennent-il dans les calculs ?

Pas d' impédance .. :mrgreen: 8 ohms de résistance ... ce qui laisse supposer(car le constructeur ne la donne pas) une impédance bien au dessus ...

Pour exemple.... une Denon DL103, donne 15 ohms mesuré aux bornes de la cellule, alors que celle-ci est donnée pour une impédance de 40 ohms en sortie, et une charge également prévue autour 100 ohms ...
Pour mémoire, ton AU320 est étudié pour la DL103 ... non ?

Je crois que tu mélanges un peu résistance et impédance..
