Elipson 4240

[Skyy]

Il me semble que 80Hz est parfait - ca laisse deux octaves au 31 cm a couvrir jusqu'a 20 Hz.
Idealement la meme chose s'applique en haut du spectre - coupure vers 5 kHz pour monter 2 octaves plus haut jusqu'a 20 KHz

Oui, c'est la coupure indiquée sur les spécifications d'origine de la 4240. Cependant je pense que le filtre passif coupe électroniquement plus haut que ça, sous doute vers 200hz, tandis qu'il y a une coupure acoustique naturelle du fait de la charge symétrique qui du point de vue auditif fait descendre autour de 80hz.

J'essaierai de couper directement à 80hz avec le filtre actif mais à mon avis, on perd quelque chose.

Pour ce qui de la coupure haute, elle se situe autour de 4,5 Khz.

Finalement, pour en revenir à mes expérimentations, j'ai tenté une coupure basse autour de 80 / 100 Hz à 12dB qui fonctionne très bien.
L'ensemble est cohérent à mon gout.

A suivre...

[Skyy]

Bonjour,

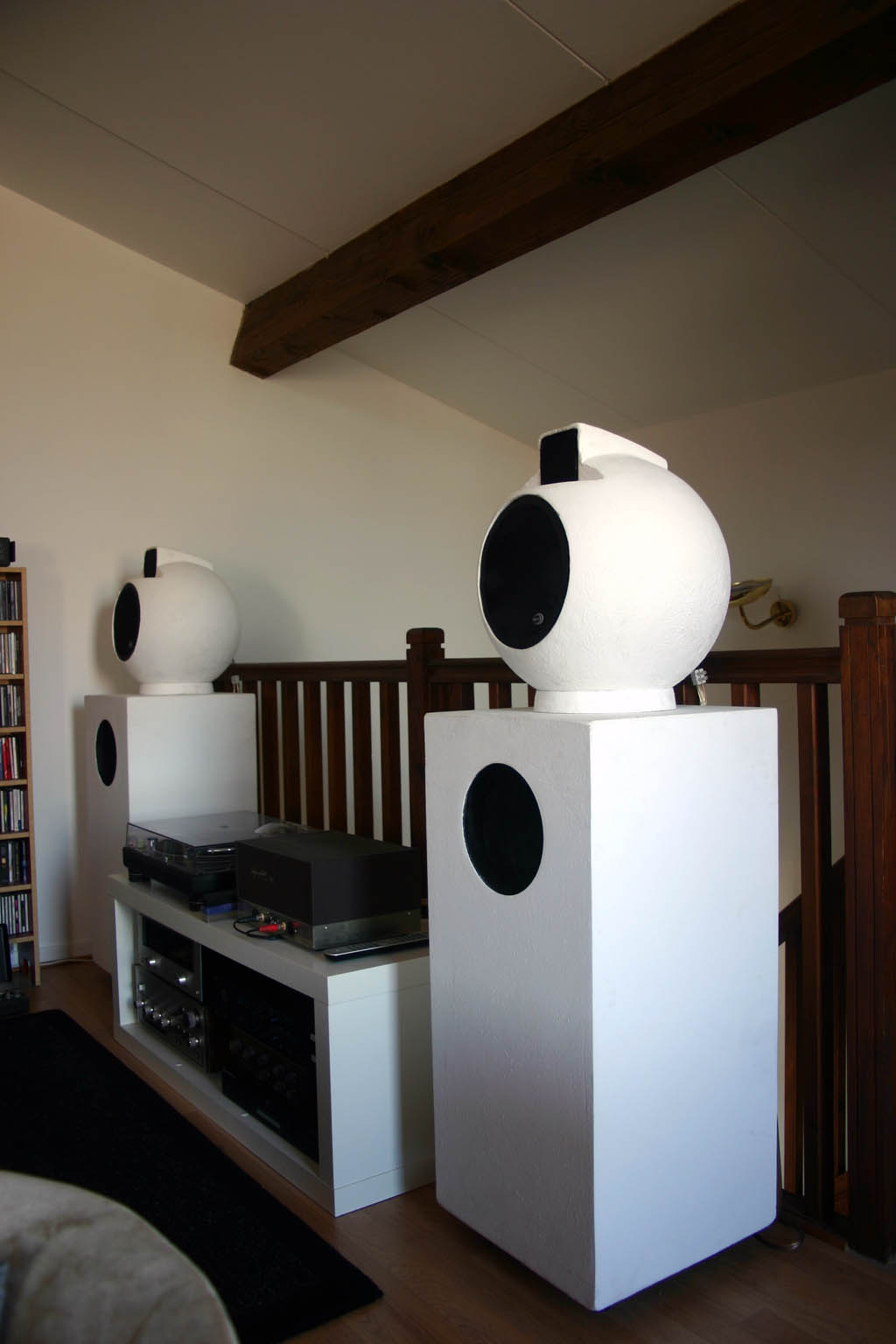

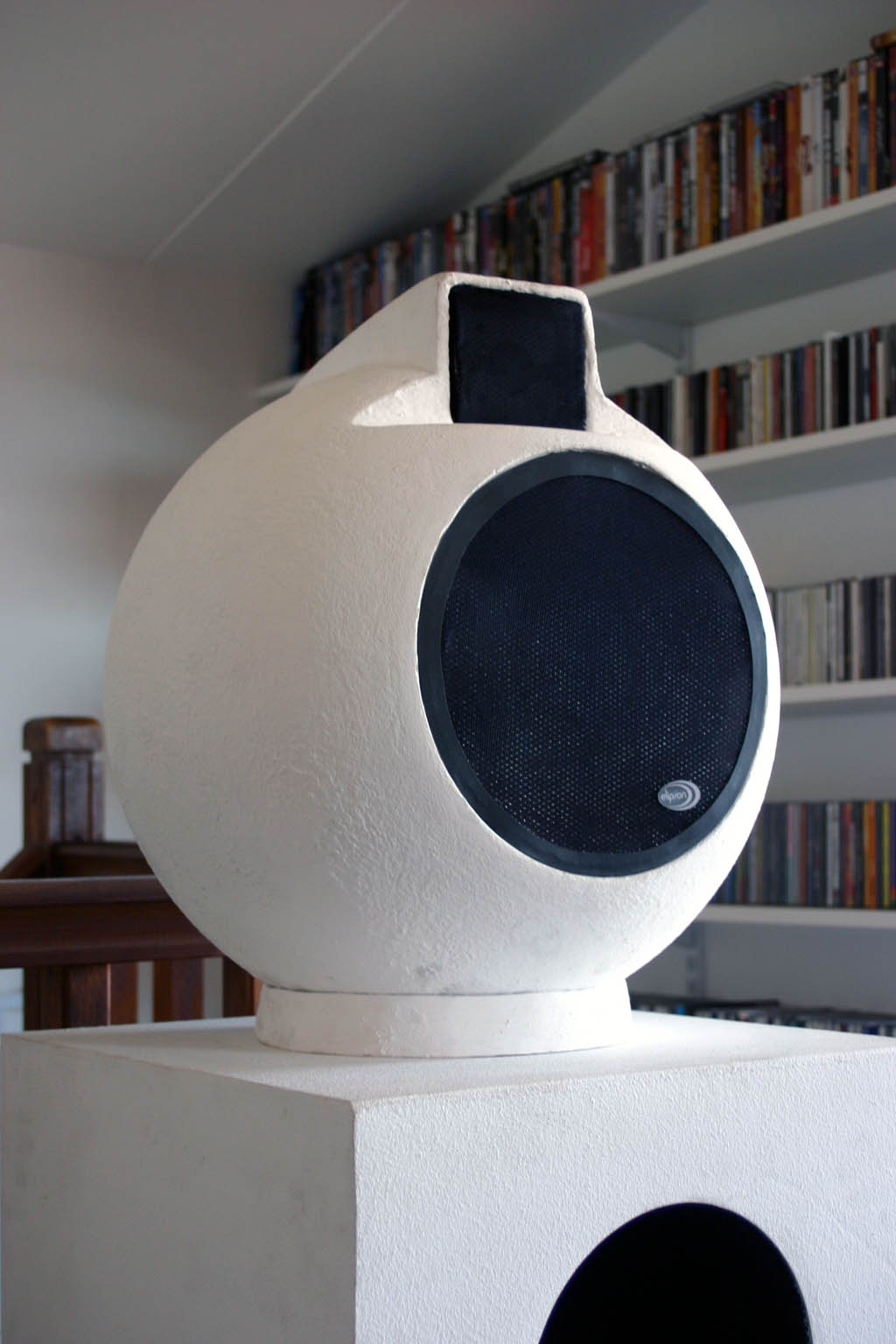

Après quelques mois de stagnation, voici quelques nouvelles photos de mes 4240. Pour l'occasion elles ont été parées de tous nouveaux caches HP fabriqués sur mesure par bibi pour les belles car ceux d'origines avaient été décollés et perdus par l'ancien propriétaire.

Pour ceux que cela intéresse, elles sont toujours alimentées en actif via le ST70 pour les boules et le 250M pour les caissons de basse. La coupure est toujours fixée autour de 80 / 100 Hz mais j'ai remonté la pente à 6 dB car je trouve que cela sonne mieux ainsi. A mon avis, je dois être assez proche de la coupure naturelle qui était faite à l'origine sur le filtre passif.

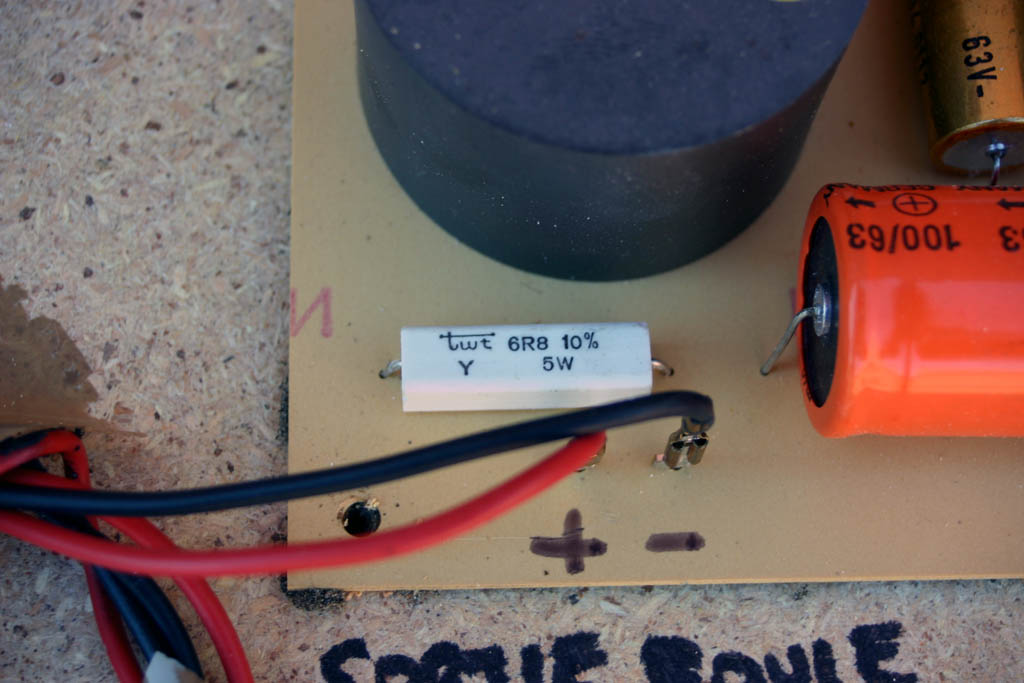

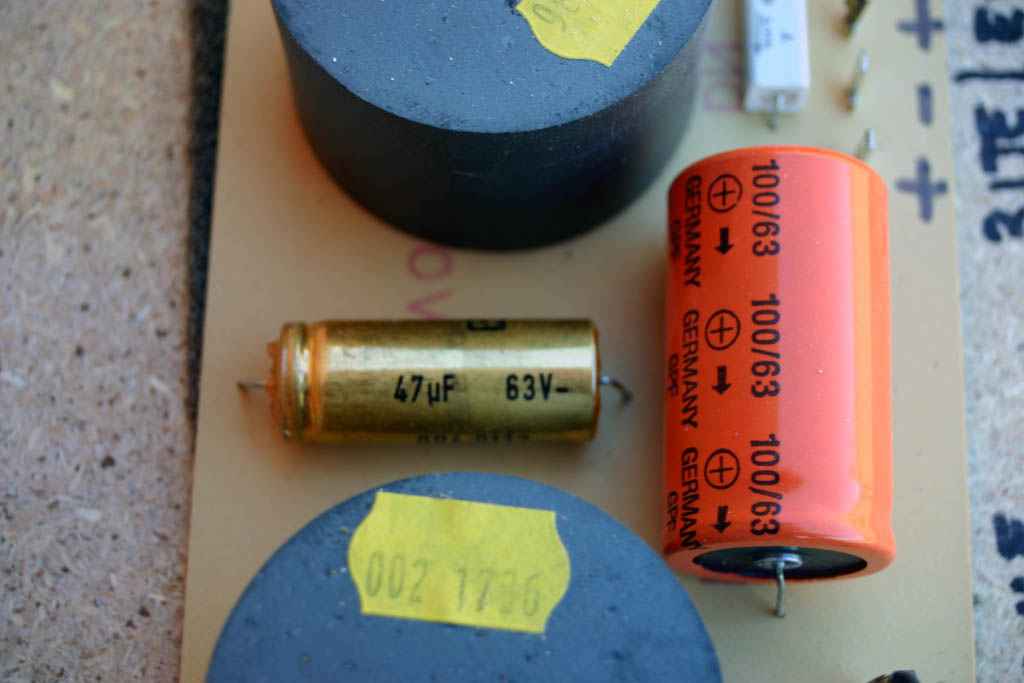

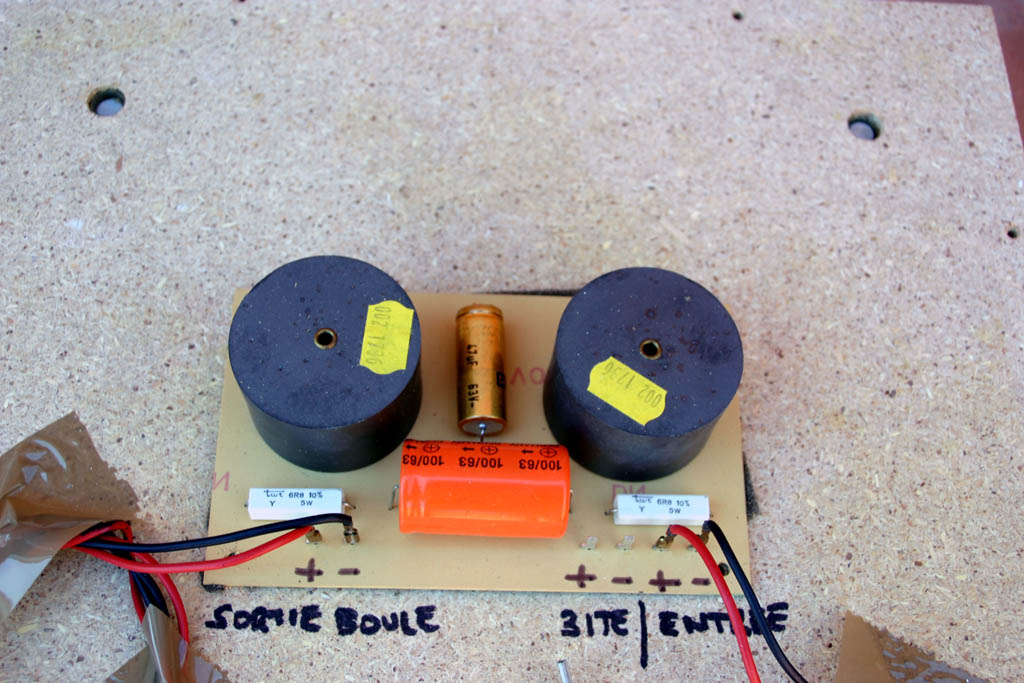

Pour notre ami Unic que je n'ai pas oublié (mais j'avais la flemme d'ouvrir les caissons pour prendre des photos), voici également quelques photos des filtres passifs présents dans les caissons P80 et que je n'utilise pas puisque je suis en actif.








[rycotte]

superbes les nouveaux caches

[Skyy]

superbes les nouveaux caches

et

Il s'agit de grilles métal fines trouvées chez casto, découpées à la bonne forme, avec un tissu tendu sur les grilles et des "enjoliveurs" en bristol noir également découpés pour la finition.
Ca n'est pas exactement ce qu'il y avait à l'origine puisque les caches de ces versions de 4240 disposaient d'un tissu épais genre chanvre teinté et enduit pour lui donner une forme et une rigidité mais bon, ça protège et c'est plus esthétique.

[dd83]

Excellente idée la grille support pour les tissus façade. A retenir !
Magnifiques les 402.

[Broonob]

Bravo Skyy, pour tes enceintes, ton CR, et ta patience.

[Unic]

Merci Skyy pur les photos du filtres.
As-tu noté les connections entre les différents éléments, bref le circuit ? :cpasmoi!:

[Skyy]

Merci Skyy pur les photos du filtres.
As-tu noté les connections entre les différents éléments, bref le circuit ? :cpasmoi!:

Hello.

Non car il y avait un bout de mousse collé sur l'autre face du circuit imprimé. Je l'ai laissé pour éviter d'abimer quoique ce soit. C'est pour cela que je ne l'ai pas photographié. Je regarderai à l'occasion sur l'autre enceinte. L'autre inconnue, c'est le nombre de spires sur les selfs...

[Olivman]

Bonjour,

On doit me livrer une paire de 4240 remises à neuf, on me dit que les HP embarqués sont un tweeter TW8, un medium SEAS et un boomer SIARE P31.

Cela vous parait-il cohérent, et quelle version ( année de fabrication ) cela serait ?

merci d'avance...

[Skyy]

Bonjour,

On doit me livrer une paire de 4240 remises à neuf, on me dit que les HP embarqués sont un tweeter TW8, un medium SEAS et un boomer SIARE P31.

Cela vous parait-il cohérent, et quelle version ( année de fabrication ) cela serait ?

merci d'avance...

Bonjour.

A priori, je dirais non, ça n'est pas cohérent mais il faudrait être sur du modèle de HP qui équipent tes enceintes.

Le tw8b n'a, à ma connaissance pas été associé à un 21cm Seas. Ce sont tous deux des HP qui ont pu équiper les 4240 mais pas à la même époque.
Les dernières versions des 4240 étaient en soit en full Seas pour les boules, soit dotées d'un tweeter audax plus récent que le tw8b dont je ne me souviens plus de la référence et d'un medium seas. Certaines disposaient encore du Siare 31TE dans les caissons et ensuite jusqu'à la fin des années 80 il me semble qu'il y a eu une version intégralement équipée de HP seas.

Le TW8B quand à lui a été associé majoritairement au large bande supravox T215, voire dans quelques versions des années 70 à des large bande Goodmans ou Audax.
