Visaton Atlas Compact MKV

[flashmann]

J'ai voulu garder l'esprit des précédentes en laissant toujours le filtre à l'extérieur derrière un plexi.
Les plans ont été réalisés sur Autocad en 3D pour une étude plus facile et une découpe des panneaux parfaite.

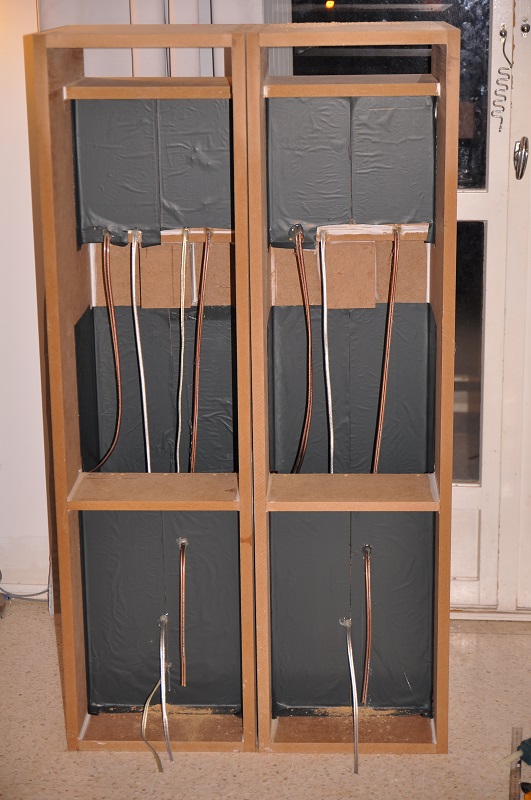

J'ai placé quelques plaques de bitume avant l'amortissant.


[flashmann]

Le filtre a également été étudié sur Autocad car sa dimension était imposé par la largeur de l'enceinte.
Il fallait tout caser notamment la self de 4.7 Mh de 3.5 Kg...


J'ai tout étiqueter afin de faciliter le cablage une fois fini.


[flashmann]

L’intérieur est tapissé de laine de coton aussi efficace que le dacron ou la laine de roche mais moins irritant


[flashmann]

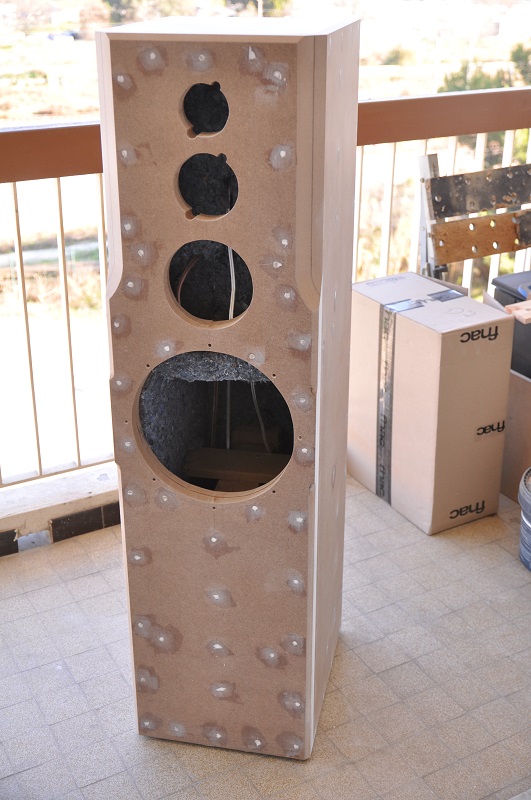

La structure est en méduim de 22mm sauf la face avant qui est doublée.
Elle est toute collée et vissée. UN gros boulot de bouchage était obligatoire pour ne pas voir de défaut une fois plaquée.



[flashmann]

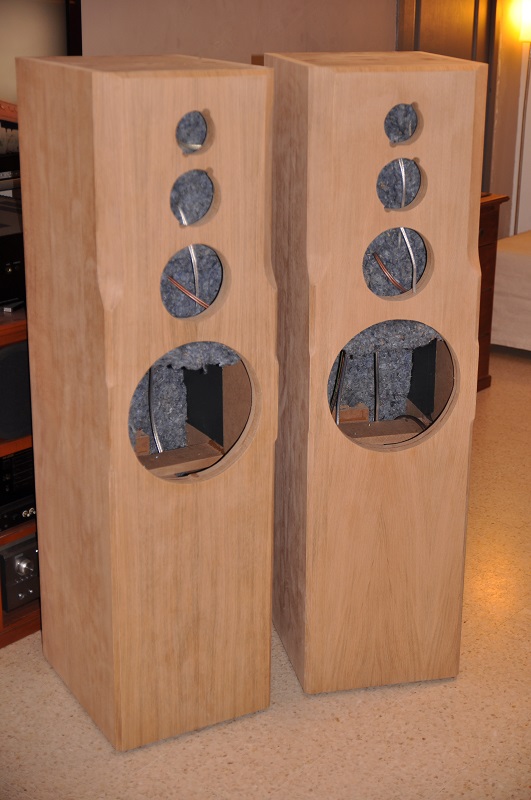

La finition est réalisée en plaquage de chêne clair avec double encollage. le résultat est top car le plaquage est de bonne qualité.
Les gros chanfreins ont été réalisé chez mon menuisier car je n'avait pas les outils adéquats.



[flashmann]

Le placage des chanfreins a été fait en premier.

Voici l'emplacement du futur filtre. Avec les inserts pour sa fixation ainsi que pour la plaque de plexi transparente


[flashmann]

Le placage terminé sans les inserts



Avec les inserts


[flashmann]

J'ai décidé de les lasurer plutôt que de les vernir. Je verrais bien dans le temps mais le résultat est très bien. Une anti-uv pour limiter les dérives de teintes dues au soleil.


[flashmann]

Le câblage du filtre avant son insertion dans son emplacement...


[flashmann]

Et voici l'enceinte montée avec tous les HPs


Les deux jumelles :
