Nakamichi ZX-9

[crashgarrett]

commande faite
plus qu'a ...

[crashgarrett]

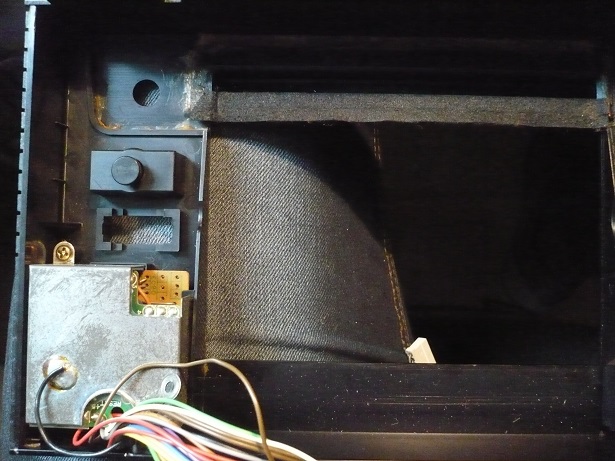

il y avait un renvoie de lumière qui était cassée à l'intérieur de la face avant :



elle a été salement bricolé !!!




j'ai réparé le renvoie de la led de ta face avant avec un renvoie de led de BX100 , c'est un peu mieux mais pas fait comme ce modèle évidemment


j'en referais une autre la led en fonction

[gregory1249]

il me semble qu'il a été bien tripatouillé.

j'espère que tu pourras malgré tout, le remettre complètement sur pied comme au premier jour.

sachant que c'est le tout meilleur de la gamme au dire de Bernard

déja que le zx7 fonctionnait très très bien.

[crashgarrett]

oh p'tain la boulette , j'ai oublié un 2200µ dans l'alim !!!
"heureusement" , j'ai pas encore commandé pour la ZX7 , soit en attendant le remets l'ancien , soit je ne la rebranche surtout pas

2200µf oublié


obligé d'enlever le transfo pour changé les 3*330µf qui se trouvent en dessous ...

sous le transfo


carte Logic & Power nettoyée

PCB Logic & Power


ensuite carte Dolby ...

[gregory1249]

hééééé
fait pas tout pèté

il n'y a pas de condos qui à coulé?

super la carte néttoyé

moi je monte la garde robe de ma belle soeur!!!!

[crashgarrett]

non , j'ai rien constaté de ce coté ... mais du miens pas bien , il me manque donc :
1*2200µf en 25v ; 2*1000µf en 25v ; 4*470µf en 16v car en 25 ils ne passent pas ;
plus qu'a refaire une commande avec ce qu'il me manque et pas me trompé pour la ZX7

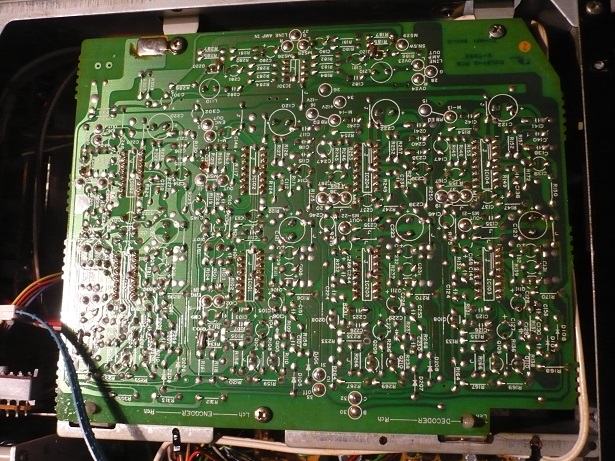

photo du PCB Dolby :

PCB Dolby

P1070759_ reduit.jpg (169.06 Kio) Vu 6577 fois

coté soudure qui brille


et les condos changés pour l'instant


[81bernard]

Tiens, le petit paquet de 3 condos encore ligaturés par un riselan, tu peux me relever les dimensions STP: diam, Longueur, entrejambes...
Merci

[crashgarrett]

Commande des condos manquants plus ceux pour le ZX7 partie de Mouser US ....

[gregory1249]

ah bonne nouvelle
tu va mettre les même dnas le zx-7?

[crashgarrett]

yes
