Pathé Marconi Série PFA 950

[6336A]

Pas loin... elle fait des contacts en plus...
Vieux proverbe idiophilien :
Commut sur la modulation
Idée de c.n

[Unic]

Si je laisse tel que je l'ai câblé, donc en parallèle sans 47K de charge sur l'entrée fixe, le potard de volume ne sert-il pas de résistance de charge justement, variable, de 0 à 47K, selon que le potard soit au minimum ou au maximum ?

[Jo775]

Bonsoir à tous! Rapide immiscions pour saluer la trouvaille, le travail effectué par Pedro et les tranches d'esprit de Jean-François! J'ai passé un bon moment!!

[Bertrand]

Si je laisse tel que je l'ai câblé, donc en parallèle sans 47K de charge sur l'entrée fixe, le potard de volume ne sert-il pas de résistance de charge justement, variable, de 0 à 47K, selon que le potard soit au minimum ou au maximum ?

Je raconte peut-être une ânerie, mais elle ne sera plus très fixe ton entrée si l'impédance d'entrée varie de 1ohm à 47kohm. Autant n'avoir qu'une entrée à l'impédance constante, non?

[6336A]

L'impėdance d'entrée est fixe à 47k.
Par contre, la grille verra comme résistance de fuite une valeur comprise entre 0 et 47k suivant la position du curseur.
Ce qui n'est pas un problème tant qu'elle est référencée à la masse.

[Unic]

L'impėdance d'entrée est fixe à 47k.
Par contre, la grille verra comme résistance de fuite une valeur comprise entre 0 et 47k suivant la position du curseur.
Ce qui n'est pas un problème tant qu'elle est référencée à la masse.

En fait, j'ai 2 entrées variable, non ?

Je pense que cette idée d'entrée fixe va être abandonnée.

En revanche, les 3 potentiomètres sur les amplis sont de qualité médiocre et de plus ils sont disparates en modèle et en mesures.
La mesure des pistes carbone de chacun donnent 44k, 58k, 68k, c'est dire.

L'espace où ils sont placés est restreint ; 1,5cm entre la façade et la plaque à cosses, difficile de mettre un autre type de potard.
Si un de mes commutateurs russes avec 1 pôle 11 positions passe dans cet interstice, je fabriquerai un potentiomètre commuté (montage série).
Le nombre de positions sera suffisant pour un ampli de puissance, je pense.

[Unic]

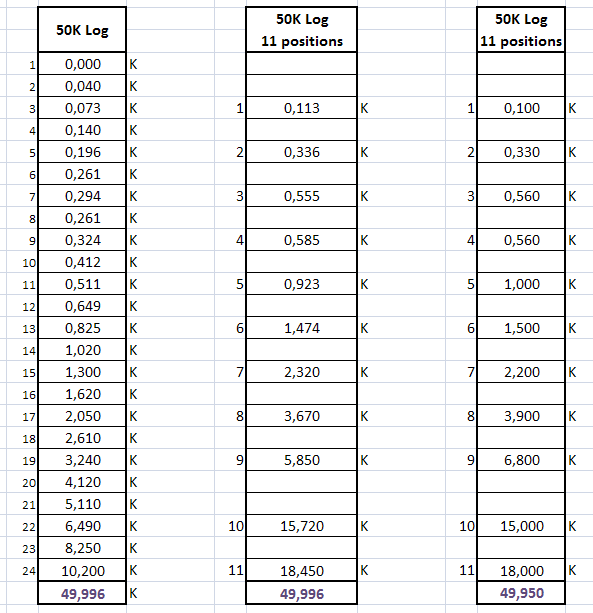

Le tableau à gauche serait celui utilisé car il reprends des valeurs de résistances normalisées.
Ce potentiomètre commuté permettrai aussi de régler précisément le réglage de niveau de volume entre les 2 amplis.
Bonne idée, cette fois-ci ?
.

Potard 50 Log_24 vers 11 positions.PNG (23.16 Kio) Vu 1699 fois

[Unic]

Sinon, autre solution, encore plus simple, je ne mets que l'entrée fixe avec une 47K à la masse et je décâble les potentiomètres.
Pas de commutation en plus, pas de prise de tête car il suffit de mettre la 47K entre le point chaud et la masse de la cinch RCA.

[Bertrand]

Sinon, autre solution, encore plus simple, je ne mets que l'entrée fixe avec une 47K à la masse et je décâble les potentiomètres.
Pas de commutation en plus, pas de prise de tête car il suffit de mettre la 47K entre le point chaud et la masse de la cinch RCA.

De loin la solution la plus simple.

Quel est ton besoin d'une entrée variable (vraie question) ?

[Unic]

Aucun besoin pour l'instant mais en filtrage actif cela peut s'avérer utile. Cf à notre ami Padawan.
Je vais opter pour cette solution, je pourrai toujours câbler de nouveau le potard si besoin.
