Bang & Olufsen Beolab 5000

[chartz]

Bien sûr c'est cadeau Dédé.

[dd83]

Jacques,vraiment sympa de ta part.Laisse moi essayer de restaurer le mien et si impossibilité je ferai appel à ta proposition.
Par contre si tu avais un (toute petite) réglette /façade avec la sérigraphie ,je serai encore plus
J'ai sauvé celle du tuner avec de la mousse pour écrans,la sérigraphie a resisté
Ce dernier est presque opérationnel,reste cette ficelle en vrac......Mais bon sur ce modèle l'accessibilité est excellente.
Je le présenterai sous peu.
Merci encore de ta gentillesse,te tiendrai au courant.
Dédé.

[chartz]

Desolé j'ai pas ça

[dd83]

Quelques photos en extérieur,aprés un 1er décrassage.....

P1240259 [800x600].JPG (91 Kio) Vu 7922 fois

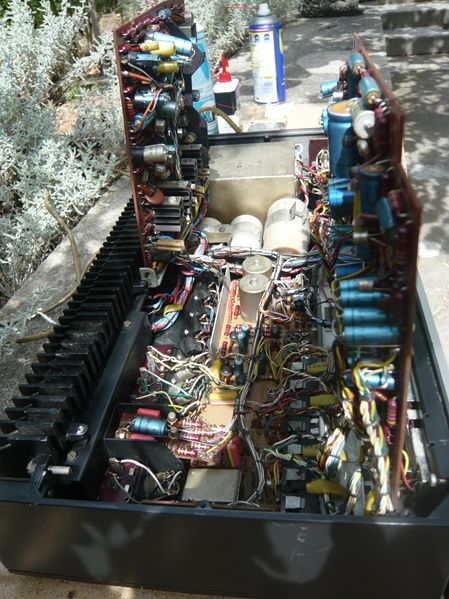

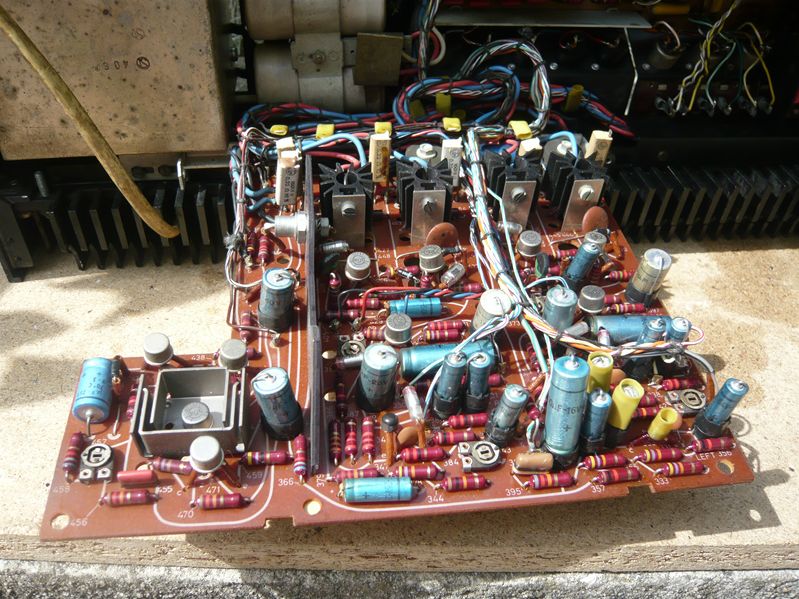

La carte diver ampli avec ses nombreuses capas dont certaines plus que douteuses....

P1240262 [800x600].JPG (153.26 Kio) Vu 7922 fois

P1240261 [800x600].JPG (120.99 Kio) Vu 7922 fois

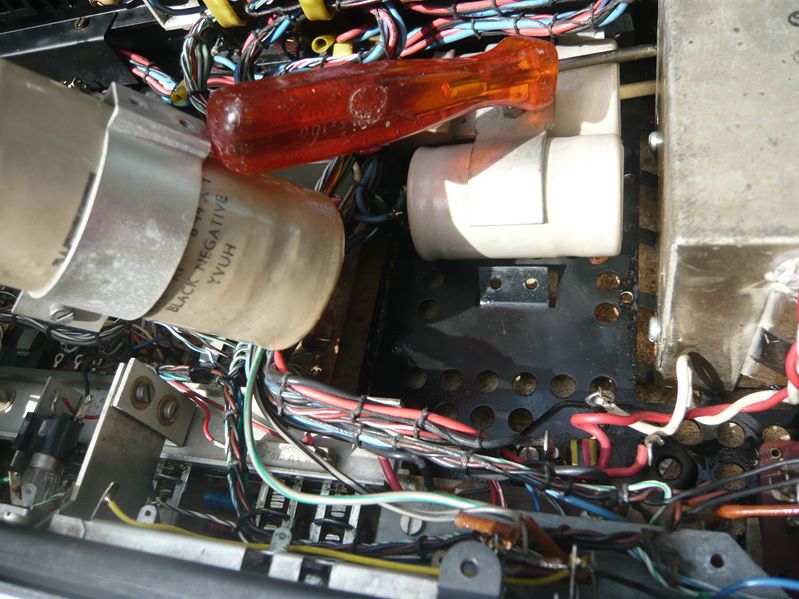

Sous les capas filtrage,le chassis bien que correct a droit au traitement au WD40.

P1240254 [800x600].JPG (122.38 Kio) Vu 7922 fois

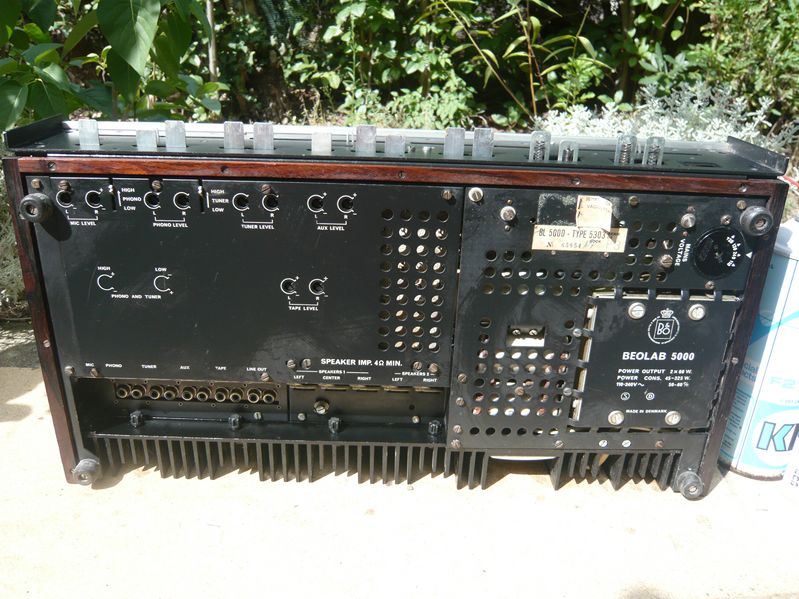

Les dessous avec le détail de tous le réglages possibles,c'est un appareil vraiment bien conçu....
Sous le capot,délicate attention de B&O : le schéma.

P1240246 [800x600].JPG (130.91 Kio) Vu 7922 fois

P1240258 [800x600].JPG (116.6 Kio) Vu 7922 fois

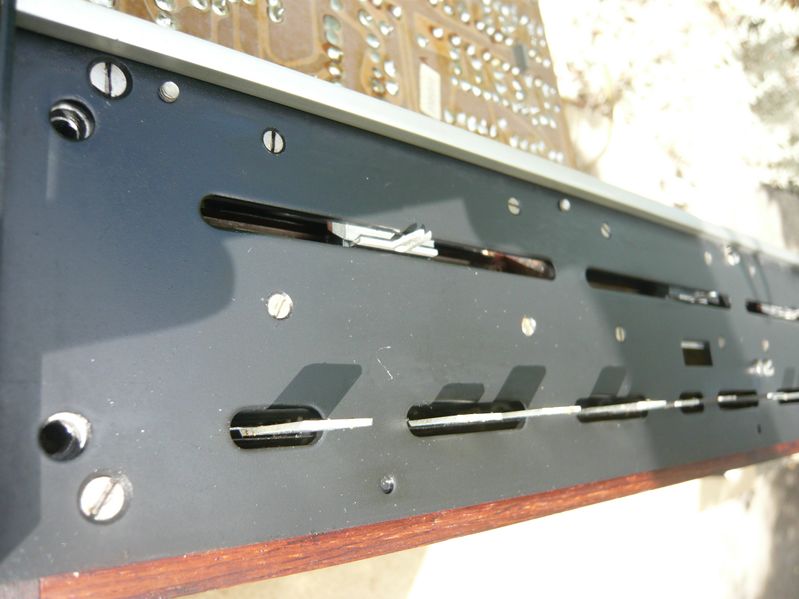

Les commandes,fort heureusement tous les contacteurs fonctionnent mécaniquement,idem les curseurs de réglages qui aprés rinçage au solvant sont lubrifiés à la vaseline. Reste le fonctionnement électrique,aucune mise sous tension n'ayant été tentée....

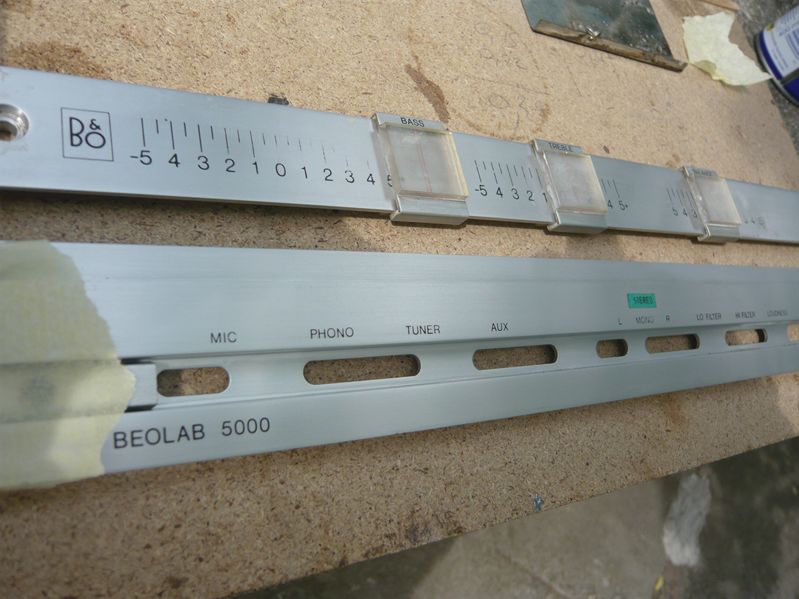

Quant aux réglettes alu....on verra + tard,j'ai dans l'idée de visiter les sociétés de sérigraphies locales (au moins un devis)

P1240247 [800x600].JPG (79.3 Kio) Vu 7922 fois

P1240257 [800x600].JPG (95.53 Kio) Vu 7922 fois

[chartz]

Très bien Dédé !
On attend la suite. Si tu as besoin du manuel de service, il est en page 1 !

[dd83]

Jacques et les autres......
Vérification soigneuse avant la 1er mise sous tension et....traces d'arc électrique au niveau de l'inter général :un des plots de raccordement désolidarisé du boitier déja fendu .A virer trop dangereux.Il s'est même séparé en deux au démontage!
Ce dernier faisant partie d'un ensemble ,le remplacement paraissait impossible........

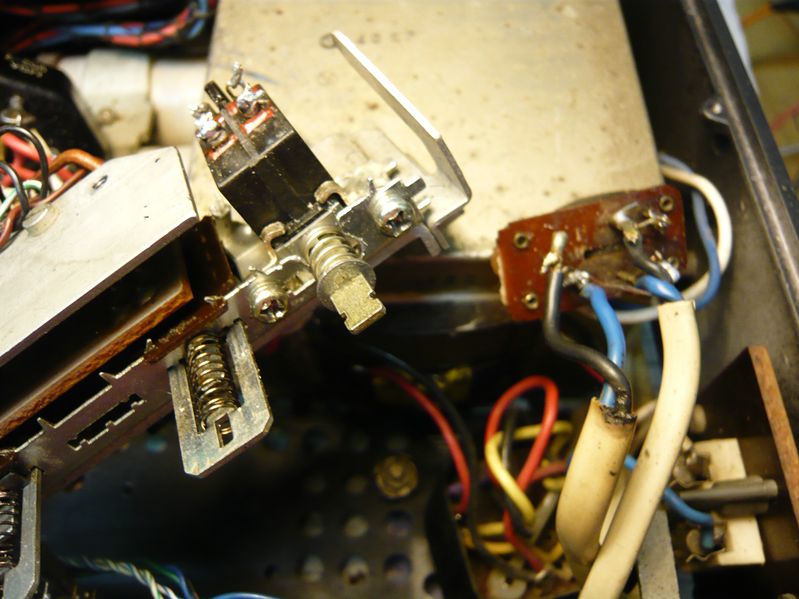

J'ai donc tenté une greffe d'un inter de récup (bi-polaire 4A/250v)en remplacement.Je passe sur le démontage périlleux,le sciage,perçage pour arriver à ceci....
Notez l'état de l'ancien et du cable d'origine remplacé également

P1240271 [800x600].JPG (100.14 Kio) Vu 7896 fois

J'avoue que la greffe à bien pris,le malade commute parfaitement bien,reste juste à le raccorder sur le bouton.....car bien sûr il n'a pas le même profil et surtout il est plus court.... Un détail à régler plus tard.

P1240273 [800x600].JPG (82.76 Kio) Vu 7896 fois

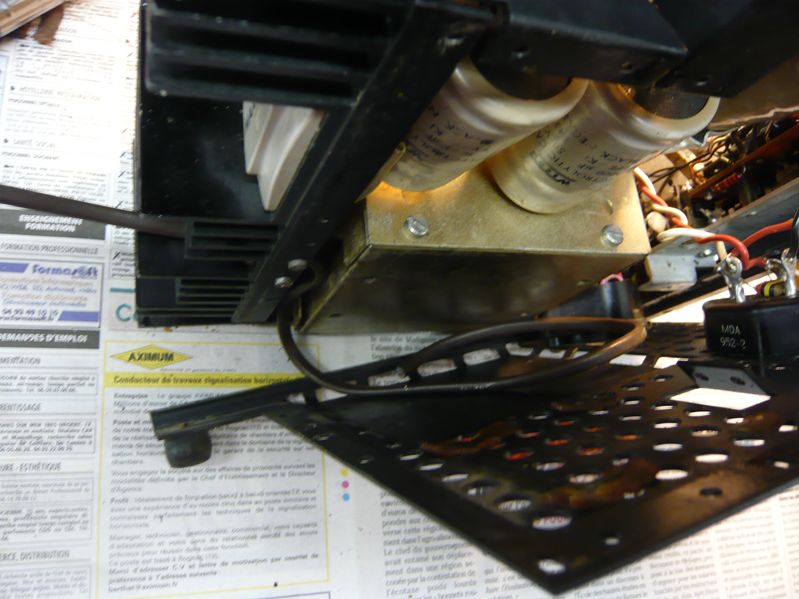

Le cable d'alim un peu cra-cra est remplacé,il faut désolidariser l'ensemble transfo et capas pour retirer la plaque inférieure.

P1240278 [800x600].JPG (97.51 Kio) Vu 7896 fois

Et enfin préparation de la mise à feu,sous tension....Dans l'ordre : ampoule en série,variac départ 60v,100v,160v ,enfin 220v
Rien ne saute,rien de chauffe,pas d'odeur suspecte,ampoule éteinte
Seulement un ronflement sur un des canaux,indépendant du volume ,va falloir sauter sur les capas alim et sortie.....
Connexion enceintes kamikazes ,un tuner FM et .....du bonheur,une sonorité excellente,dynamique,chaude,musicale quoi
Moi qui avait un préjugé sur B&O,je révise ma position,déja le tuner Beomaster m'avait emballé mais je reconnais que l'ampli est du même niveau.
Vivement qu'il soir recapé et réglé Jacques pour la doc!

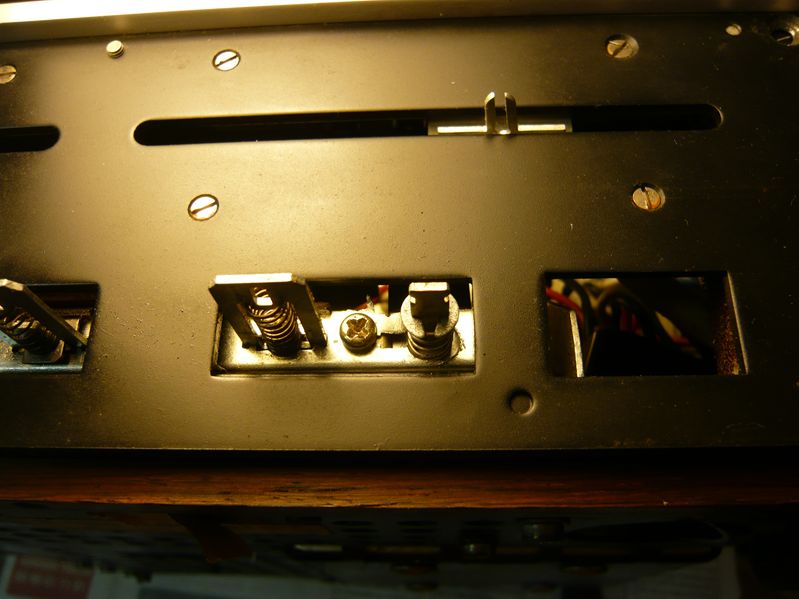

Dernière galére ,malheureusement impossible à réparer:le poussoir "loudness"reste bloqué en position,en le sollicitant (fermement)le ressort est parti avec une pièce interne mais le poussoir est libéré et le contact se fait.
le loudness s'active donc en poussant et se désactive en tirant,logique non !

P1240280 [800x600].JPG (82.34 Kio) Vu 7896 fois

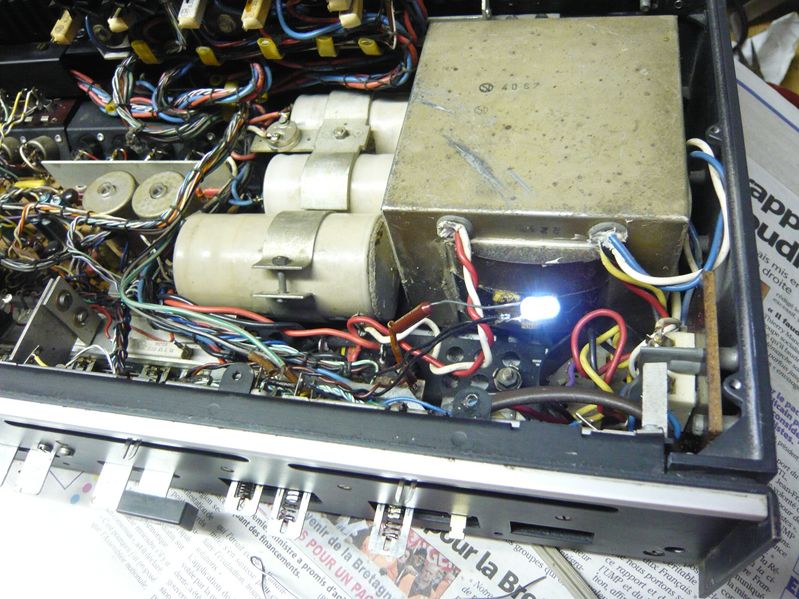

Encore une facécie B&O,l'éclairage (hs)du témoin lumineux et stéréo s'alimente en ...60V cc,Bien sûr pas de ça en magasin donc recours à cette bonne vieille Led et sa résistante de 3kohms (tension aux bornes 2,8v).

P1240283 [800x600].JPG (137.12 Kio) Vu 7896 fois

Une question : a quoi servent les résistances de puissance sur le coté gauche,en dehors du chauffage...?

P1240285 [800x600].JPG (95.89 Kio) Vu 7896 fois

Un vrai roman fleuve cet ampli et c'est peut-être pas fini...

[chartz]

C'est super tout ça. Le son est bon avec les vieux condos... Ça ne m'étonne pas. Quant aux préjugés sur B&O, ma foi, tu n'auras pas été le seul. Il faut écouter un Beolab 5000, un Beomaster 4400 ou un Beomaster 8000 pour savoir. Quelques enceintes aussi...

La gonflette m'étonne un peu. As-tu vérifié la tension régulée ?

Cet ampli est quand même dans un bel état au final.

J'ai une source pour les ampoules 60 V, je viens d'ailleurs d'en remplacer une !

Les résistances constituent un diviseur de tension, voir p 16 du manuel de service.

Ah, au fait, j'ai aussi le mode d'emploi en français des deux appareils, si si, que je peux photocopier. Just ask.

[dd83]

Jacques,tu avais raison ,ils sonnent bien ces vieux B&O,finalement l'accessibilité est (encore) correcte.
Il y a un fouillis de cables partout,ma hantise,que certains lachent.
Vraiment dommage que les poussoirs soient si fragiles et surtout montés sur un ensemble (5 ou 6 ),introuvable,irremplaçable...
Je vais conserver les Leds,surtout pour éviter de trop chauffer et tirer sur l'alim.
Je n'ai plus qu'a changer les capas d'alim,au moins celle de la carte principale puis de sortie
Bonne soirée à toi.

[dd83]

Passage à l'oscillo (forte sensibilité)de la tension aux bornes de la capa principale de filtrage.....No comments

P1240286 [800x600].JPG (109.74 Kio) Vu 7872 fois

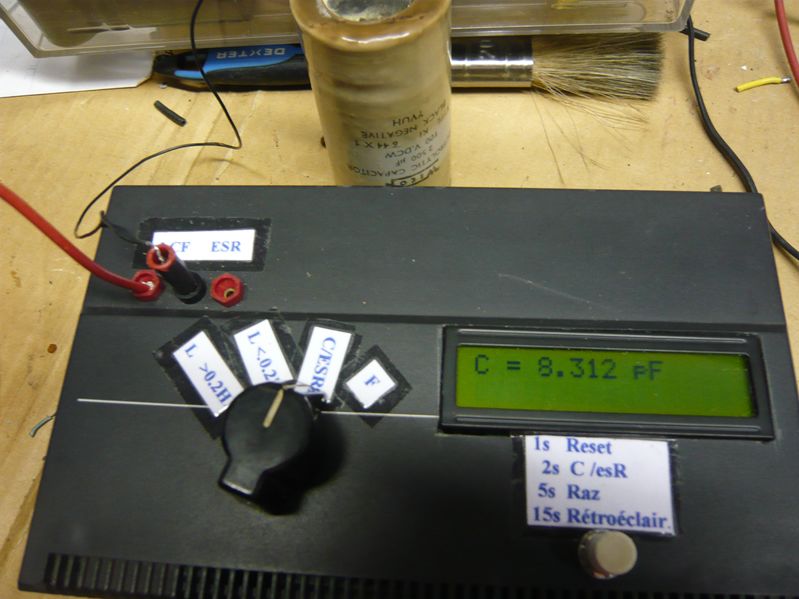

Démontage et test Ersmètre....

P1240289 [800x600].JPG (88.55 Kio) Vu 7872 fois

Quelques pf au lieu de 2500µf,d'ailleurs sur mon contrôleur en mode capacimètre la valeur reste à 0......

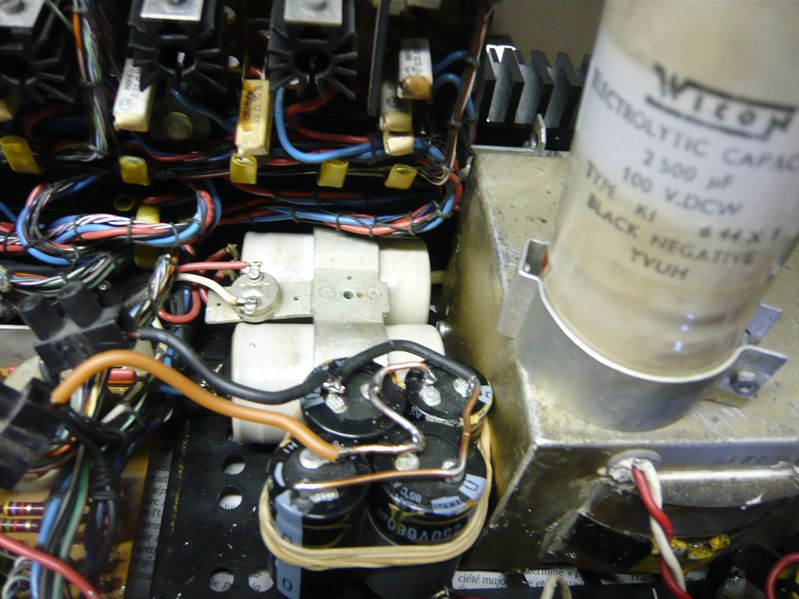

Essais d'une capa équivalente constituée de 4 capas provenant d'alim à découpage d'au moins 100v (71v aux bornes) et plus de ronflette !

P1240288 [800x600].JPG (109.1 Kio) Vu 7872 fois

L'ampli marche à merveille,a tel point que je vais mettre en attente l'opération ( couteuse)recapage complet......
Jacques aurais-tu en français les réglage offset (tension moyenne)et biais ,j'avoue que la doc anglaise est un peu déroutante......

[chartz]

Super boulot.

Comme je parle et comprends l'anglais couramment... je n'ai que des manuels de service en anglais.

Que voudrais-tu que je te traduise ?
