DIY à base de 845 et autres à venir

[dsdn]

Une autre adresse pour le schéma avec des relevés de tensions. Reste à décortiquer tout cela, car les montages issus de la revue Led étaient parfois pas terribles, voir instables...
C'est une autre versions faites par R Cariou.
http://boutailh-tan.pagesperso-orange.f ... /ampli.htm"

DAvid

[dsdn]

Ce dernier schéma cable la partie penthode en pseudo triode. Bien qu'il y ai des relevés de tensions ceux ci sont incohérents. Il y a des différences de conso entre anode et cathode entre autre...
Les point de repos ne sont pas optimums à mon avis.
Les articles de LED ne sont plus dispo non plus pour expliquer les points de contrôle.
La "revue" de cet ampli demande pas mal de taf en amont, voir quelques modifs.

DAvid

[Klemp]

Merci à toi...

Si tu relis le sujet, tu comprendras que Rachid a trouvé cet appareil déjà monté, et fonctionnel.

Je doute fort que notre ami ai l' intention de modifier de quelque manière que ce soit le montage de son appareil, mais plutôt de tenter d' effacer les quelques défauts remarqués

[dsdn]

bonjour
J'avais bien compris.

Je doute fort que notre ami ai l' intention de modifier de quelque manière que ce soit le montage de son appareil, mais plutôt de tenter d' effacer les quelques défauts remarqués

D'autant que pour pouvoir "gommer", les défauts, il faudrait contrôler sommairement les polars des lampes... Avec 1 000 V à la clef. Vérifier l'impédance du transfo de sortie. et enfin voir si le drive est "intelligement" réglé.

Au moins la topologie du schéma est elle présentée. Ce qui serait une base. Si un "barbu" habite dans le coin de rocknrach, ça permet d'avoir une idée du schéma ( le point à point sur PCB, c'est long et chiant à relever).
Mais bon même un "tubard" averti, ne joueras peut être pas avec de tels tensions.
Une bonne chose à vérifier serait tout de même de s'assurer que la prise de terre soit bien raccordée au chassis.

David

[Klemp]

Il y a bien notre ami Alain (Hencot) dans le coin de Bordeaux .. je ne sais s' il s' est penché sur le problème..

Sinon, j' ai proposé à Rachid de m' apporter son appareil à l' occasion d' un passage .. Cela ne s' est pas encore fait ..

Je connais une personne qui je pense pourrait apporter des réponses aux quelques problèmes relevés.

[Klemp]

Toi tu me rappelles quelqu' un que j' ai rencontré au début sur ce forum ....

Il a mal tourné

[JPP54]

Bonjour,

Je suis nouveau et je viens de découvrir ce sujet.

Il est vrai que le design extérieur peut prêter à discussions mais les gouts et les couleurs…

Le plus important est surtout le son que la bête peut rendre.

Le montage ressemble effectivement à un montage de LED avec des améliorations.
J’ai les N°161 à 163 de la revu LED. Il y a effectivement des similitudes quant aux tubes, aux composants employés et la plaque d’alimentation des filaments des ECL86.
A l’époque ou cette revue à sortie des plans d’éléments audio à tube je me suis lancé dans une petite réalisation à base EL84 en modifiant également la partie alimentation (alimentation des filaments en continu et régulation de la HT).
Je ne vous montrerais pas le résultât car si la boite parait plus conviviale, j’ai câblé la bête comme si j’avais un ampli à transistor, d’où des problèmes de ronflettes (je le referai à l’occase).

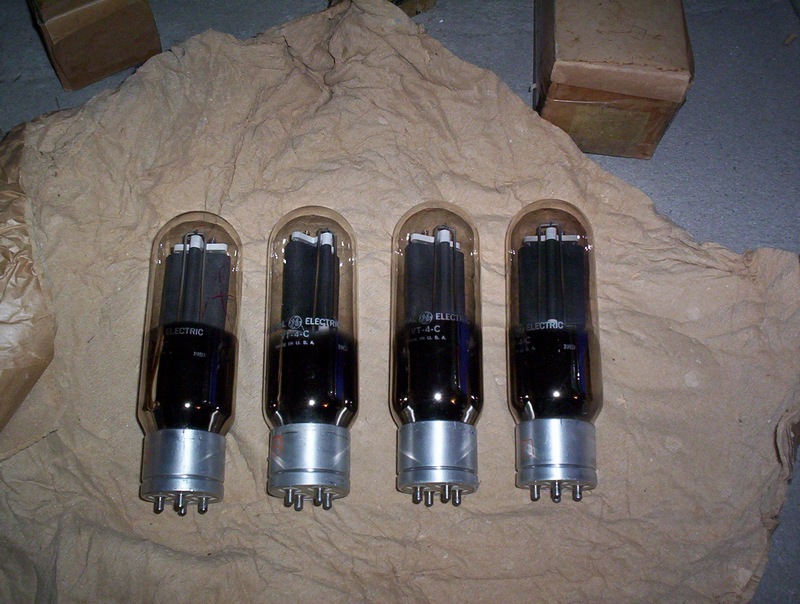

Malgré ces résultats j’ai en tête de faire plus gros avec les tubes de la photo (VT-4-C ou 211, même grosseur que les 845), mais je me rends compte que la partie est loin d’être gagné d’avance. Ça va être un travail de longue alène !




Je vois qu’il y a des personnes avisées sur ce genre de montage et je me demandais si quelqu’un aurai dans ses tiroirs le schéma d’un ampli à base de VT-4-C montés en PP.

Ces bijoux ayant quelques frères, ce serai bête de ne pas s’en servir !

[Bertrand]

"The thing" is at home....

SE 845.jpg (350.34 Kio) Vu 3775 fois

C'était en train depuis plusieurs mois, d'accord avec Georges pour un prêt et plus si affinités, et il risque d'y avoir affinités...

Je dois remercier d'abord les personnes qui ont acheminés cette "chose" jusqu'en région parisienne, Charles qui a fait une partie du trajet jusqu'à Royan, Thierry qui a eu la gentillesse d'encombrer une étagère durant plus de 2 mois avec un gros carton, Alain qui a ensuite trouvé la place dans son coffre pour la dernière étape...merci à tous et à charge de revanche!

Il a fallu déballer le bouzin!

C'est gros, on se rend mal compte, mais c'est VRAIMENT gros....

SE 845 02.jpg (380.94 Kio) Vu 3775 fois

Et avec les lampes...les ecl86 en entrée font la taille d'EL84, pour ceux qui se rendent mal compte. Les 845 font approximativement la taille d'un pot lyonnais (46cl - on a les références que l'on peut ).

SE 845 03.jpg (356.56 Kio) Vu 3775 fois

Premiers essais en large bande après avoir réanimé mon épouse (en fait, elle le trouve "curieux", voire "spécial", mais pas laid, elle a juste montré un "certain" étonnement devant l'énormité de l'engin...j'aime mon épouse ) d'abord avec un filtrage passif, la chose fait de la musique, indéniablement, mais aussi buzzz...et première découverte, le "buzz" commence vraiment lorsque les potards de volume sont au deux-tiers de leur course. Il y a sans doute quelque chose à examiner de plus près, je me demande si ces potards sont bien entre les tubes d'entrées et les prises cinch, ou bien s'ils sont placés autrement, il n'y aucune raison logique je pense à ce que cela se passe de cette manière là.

Le(s) transfo(s) d'alim (j'ai l'impression qu'il y en a plusieurs en fait) est un peu bruyant, mais pour sortir les 800 ou 900v de la haute tension, je ne suis pas étonné outre mesure.

Mais c'est globalement assez prometteur, du coup mon projet d'ampli 300B va sans doute se transformer en projet d'ampli 2A3, cela devrait suffire pour les chambres de compression, car le rogers cadet mkII qui rempli cet office actuellement, est moins bon que le 845 en haut, ausi mélodieux soit-il. Et autre bonne nouvelle, je croyais mon filtre actif un peu malade, il semble après nouvel essai ce jour que non, bref, un jour faste

[Sgt.Pepper]

Salut !

J'avais entendu parler de cette histoire de 845 qui devait remonter jusqu'à Paris (merci Charles ). Il me semblait toutefois qu'il était entre les mains de Rachid !

Qu'a-t-il connu comme intervention pour finir ?

[Bertrand]

Mis à part le changement de lampes 845 par Georges après le premier essai, et le changement des ECL86 par mes soins, hier, encore aucune je pense.

Je pense qu'il aurait peut-être besoin de quelques petits soins tout de même, surtout cette histoire de potards qui m'intrigue (ce n'est pas la seule chose qui m'intrigue dans cet ampli), et peut-être deux ou trois autres petites choses...

Pour l'instant, je me contente d'écouter déjà comment il sonne tel qu'il est là, et c'est plutôt bien
