Hitachi HMA-8500 MKII

[babas61]

Bonjour a tous,

Aujourd'hui je vais vous présenter mon Bébé.

C'est mon troisième, le premier je l'ai vendu il y a deux trois ans. Ayant regretté cette décision je suis reparti a la recherche de cet ampli j'en ai trouvé un il y a presque un ans. Mais en voulant le restaurer et a cause de la fatigue j'ai fais une fausse manip qui me l'a endommagé. Etant q'un novice en électronique et incapable de trouver le problème, j'ai acheté un troisième ampli il y a un mois afin de diagnostiqué la panne du deuxième.
J'ai trouvé la cause du problème et restauré complètement mon troisième.

Et le voici:

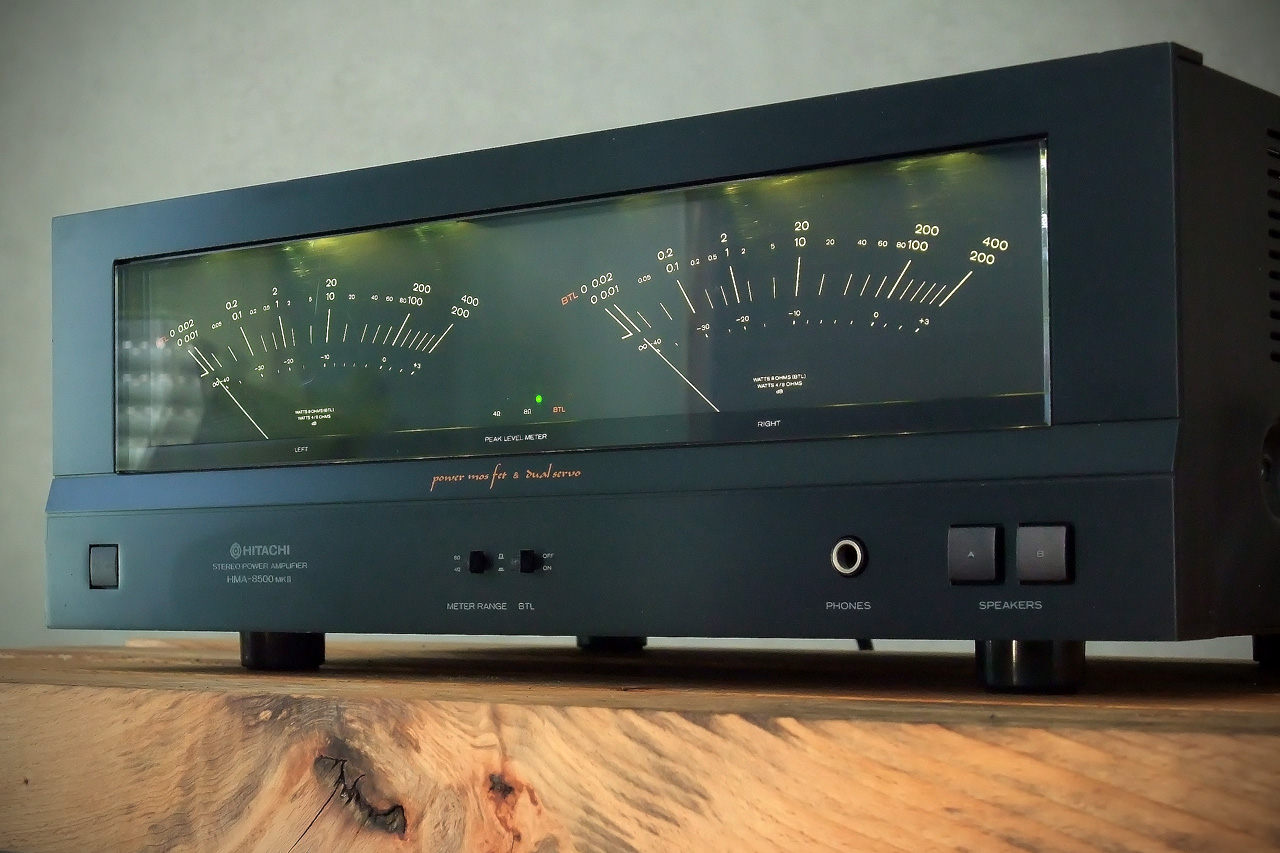

de face.jpg (322.18 Kio) Vu 15805 fois

de l'arriere.jpg (459.83 Kio) Vu 15805 fois

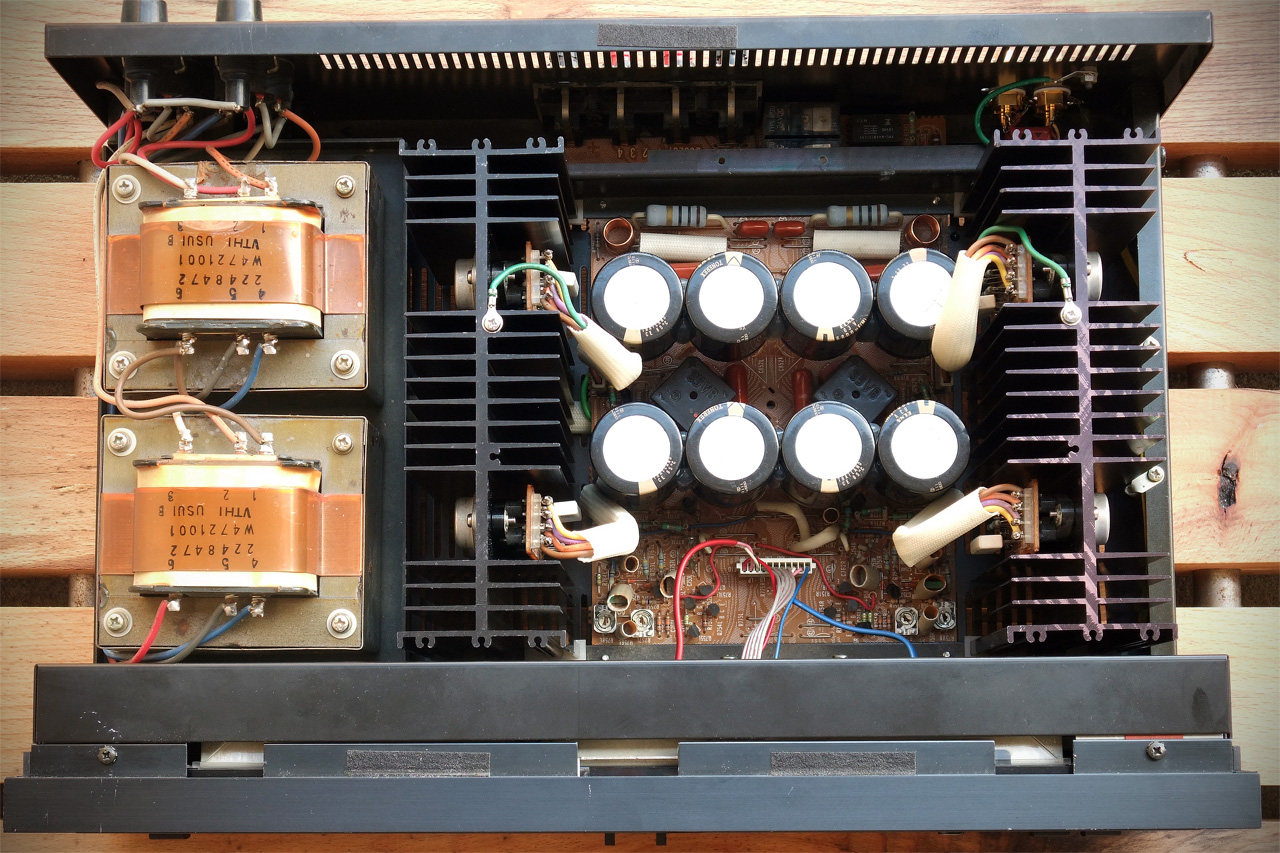

a l'interieur.jpg (495.09 Kio) Vu 15805 fois

Sur le papier, c'est un ampli de 2x 120W/8Ohm bridgeable en 200W/8Ohm et pèse 16 Kg
Je l'utilise sur des B&W 603s3 avec un lecteur CD Pioneer PD-9700 et un simple potar en guise de preampli. L'ecoute est magnifique, mais pour en arriver a ce plaisir je l'ai un peu rafraichis

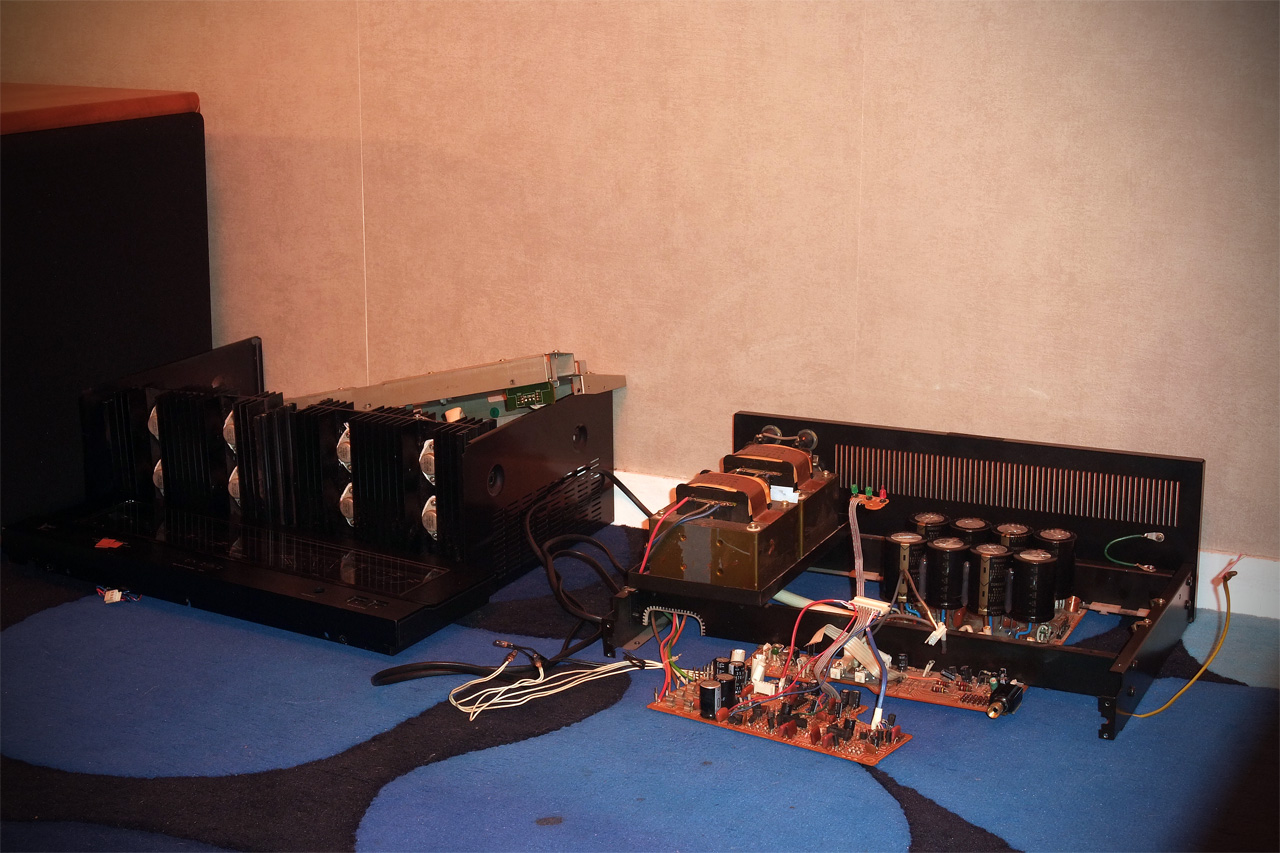

Dans un premier temps le demontage:


(Les condos d'alim était déjà remplacé au moment ou j'ai pris la photo)

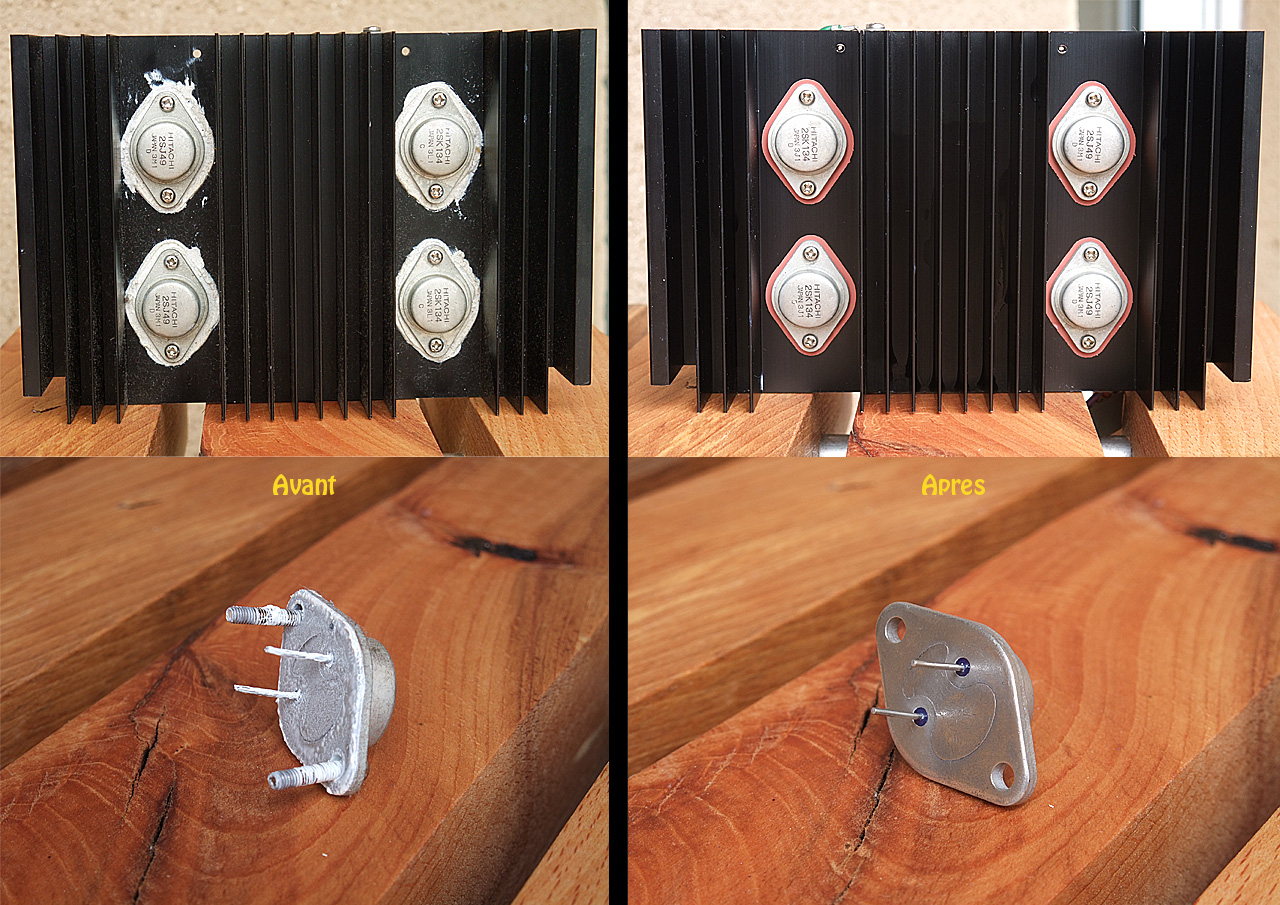

Nettoyage des blocs de puissance est remplacement de la pâte thermique+mica par de pades silicone

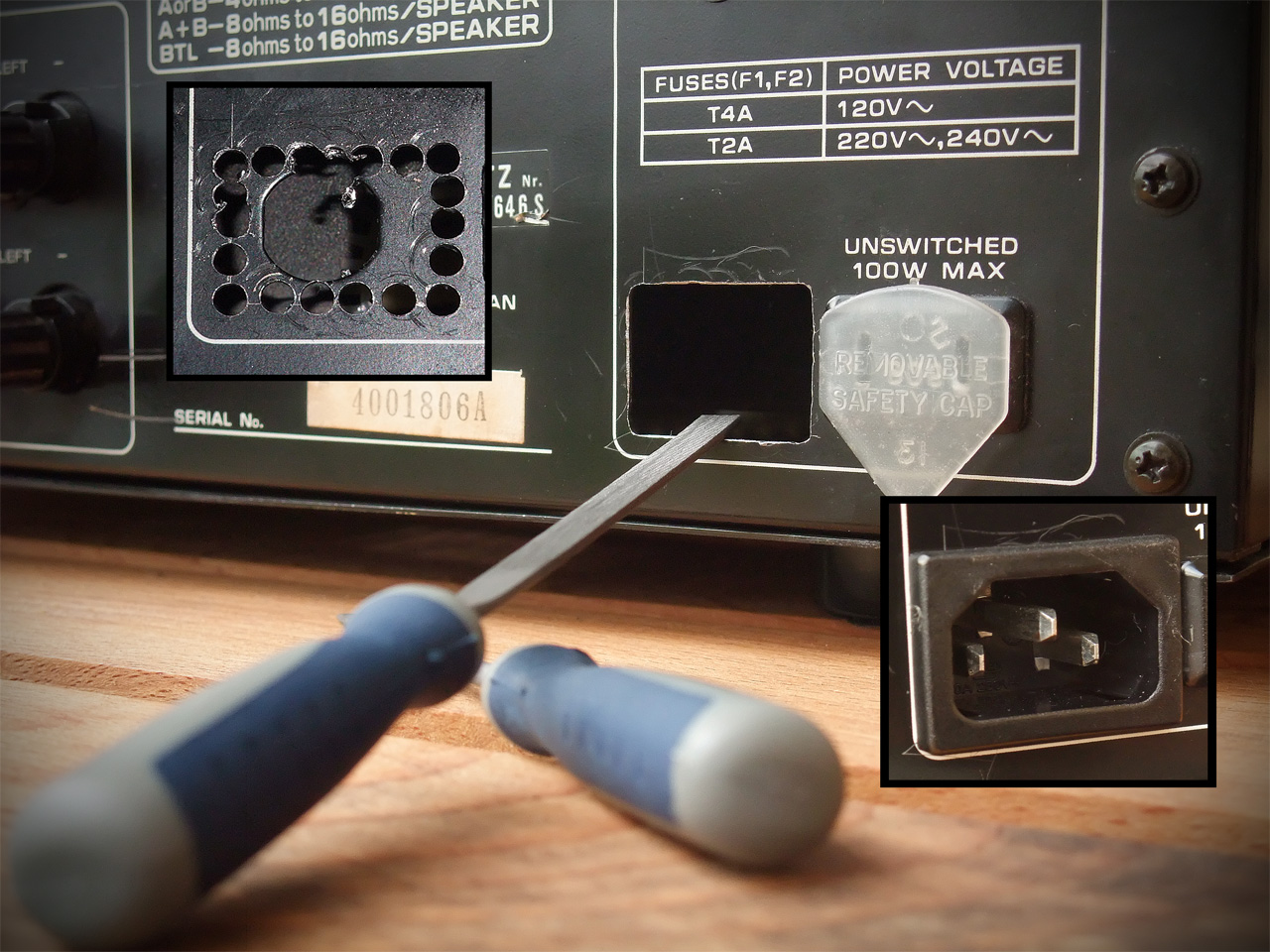

Implantation d'une fiche secteur (respect de la phase lors de la soudure)

Fiche secteur.jpg (418.08 Kio) Vu 15805 fois

[babas61]

SUITE


Là vient ce qui apporte réelement un plus a l'ecoute et redonne les performences d'origine, le remplacement de tou les condos chimique.
Apres mesure, une bonne parti des condos ne tenaient plus leur capacité. Je ne sais pas vérifier la valeur ESR mais elle aussi a dû s’écrouler.

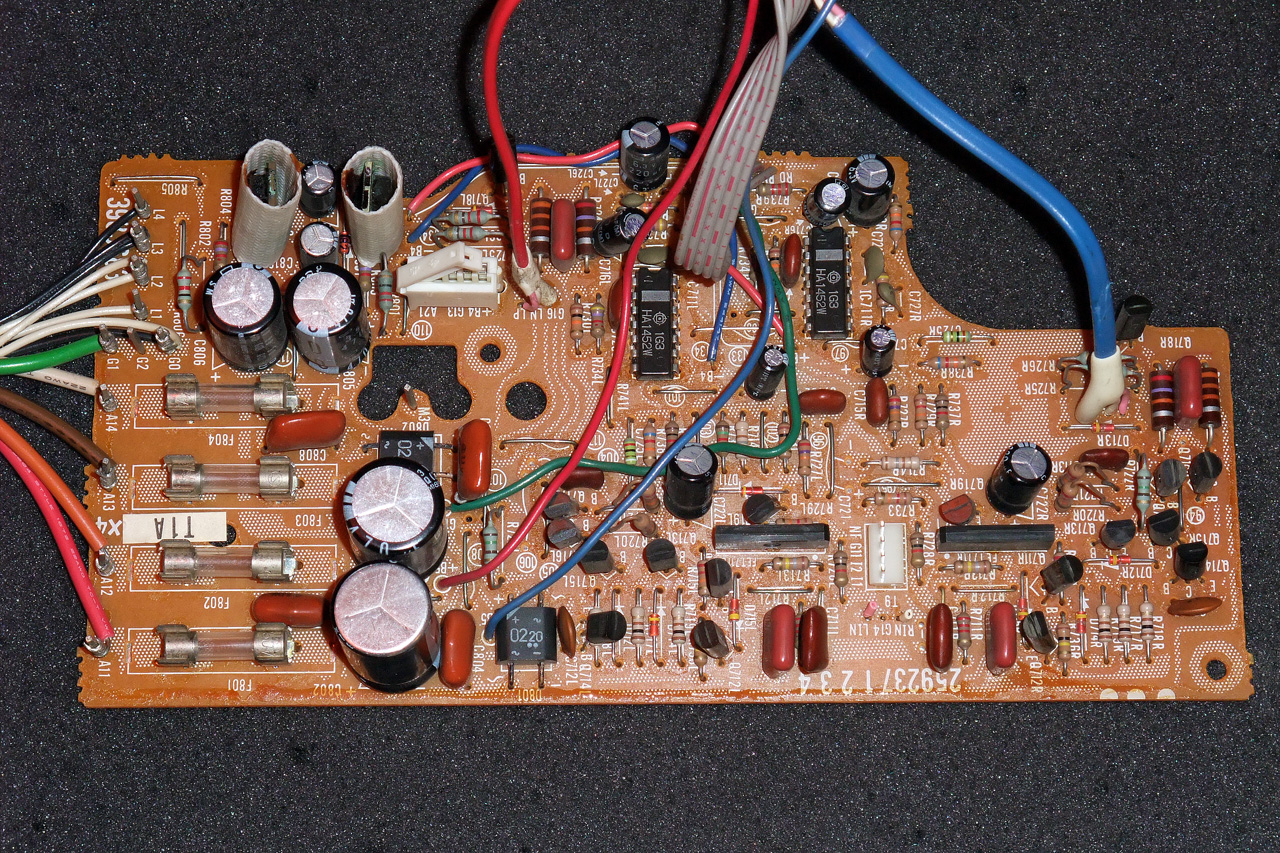

Avant:

carte face avant.jpg (853.04 Kio) Vu 15801 fois

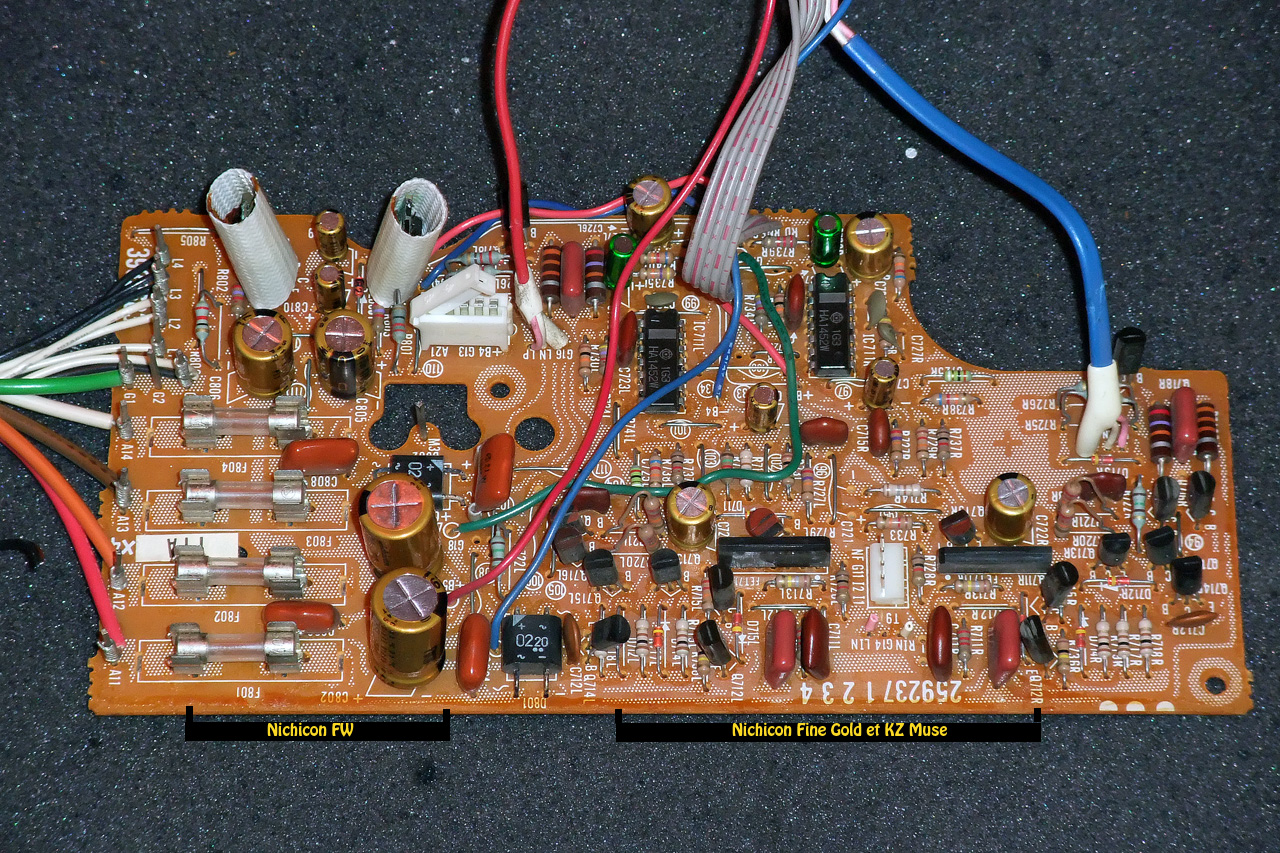

Apres:

carte face apres.jpg (788.91 Kio) Vu 15801 fois

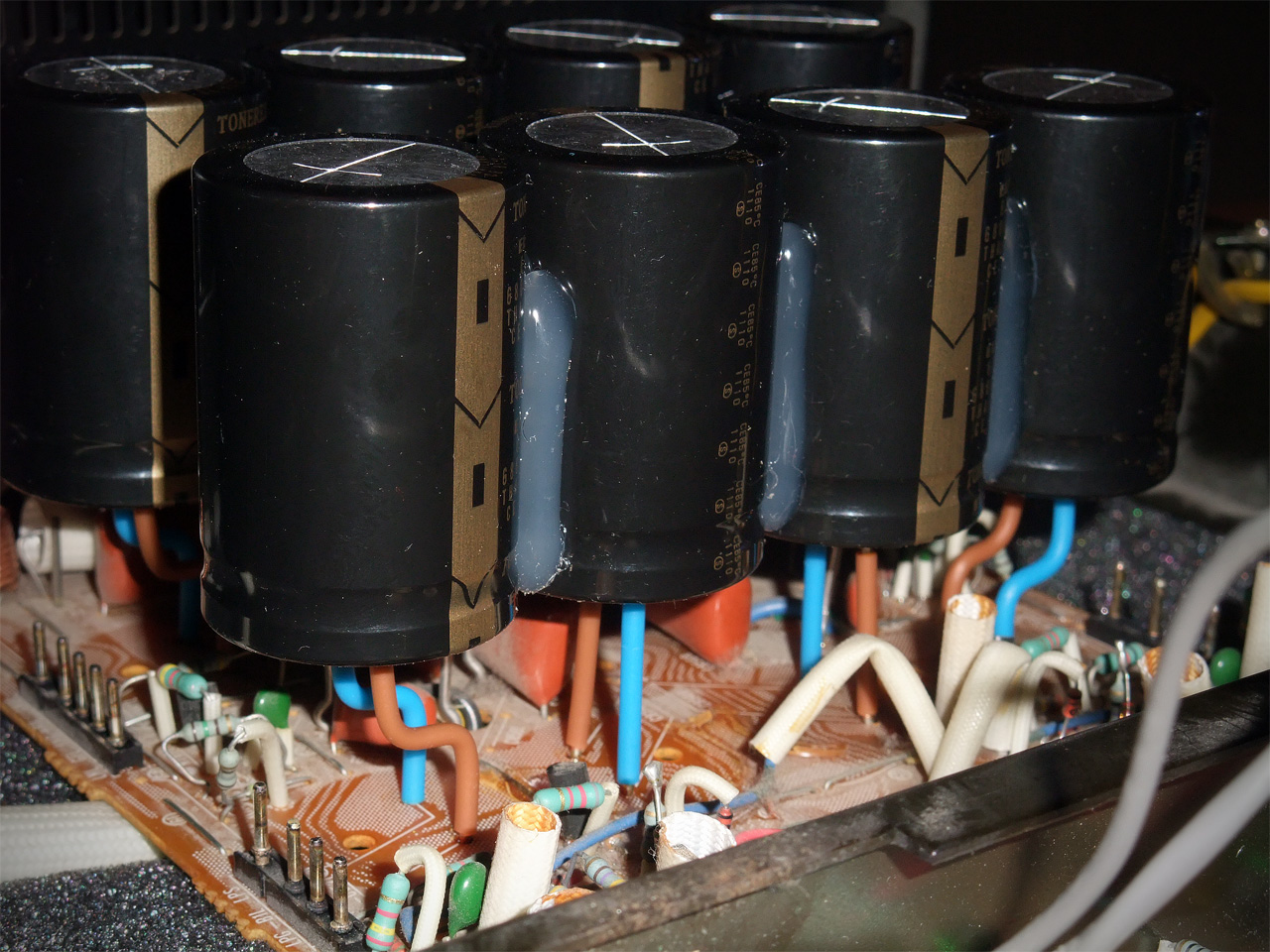

Mauvaise surprise, pour l’implantation des condos d'alim, ce sont des ELNA 63V 6800uf avec un diamètre de 35mm et non 30mm comme le stipulait le site marchant. 5mm de plus sur le diamètre ça ne passe, alors je les ai monté sur des échasses.

condos alim.jpg (441.81 Kio) Vu 15801 fois

Apres remontage partiel de la bête j'ai réglé les courants de repos, calage du point zéro des vu-mètres et enfin étalonnage de ces derniers.
Pour l’étalonnage j'ai utilise mon PC et un petit logiciel permettant de générer des fréquences.
Le voltmètre branché sur la sortie A de de l'ampli, et la carte son du pc branchée en direct sur l'ampli. Ainsi j'ai envoyé une sinusoïde de 1000Hz, monté le volume a l'aide du pc jusqu’à obtenir 28VAC au voltmetre. A cette valeur j'ai réglé les vu-mètre a 100Watts, ce réglage ce fait voie par voie.

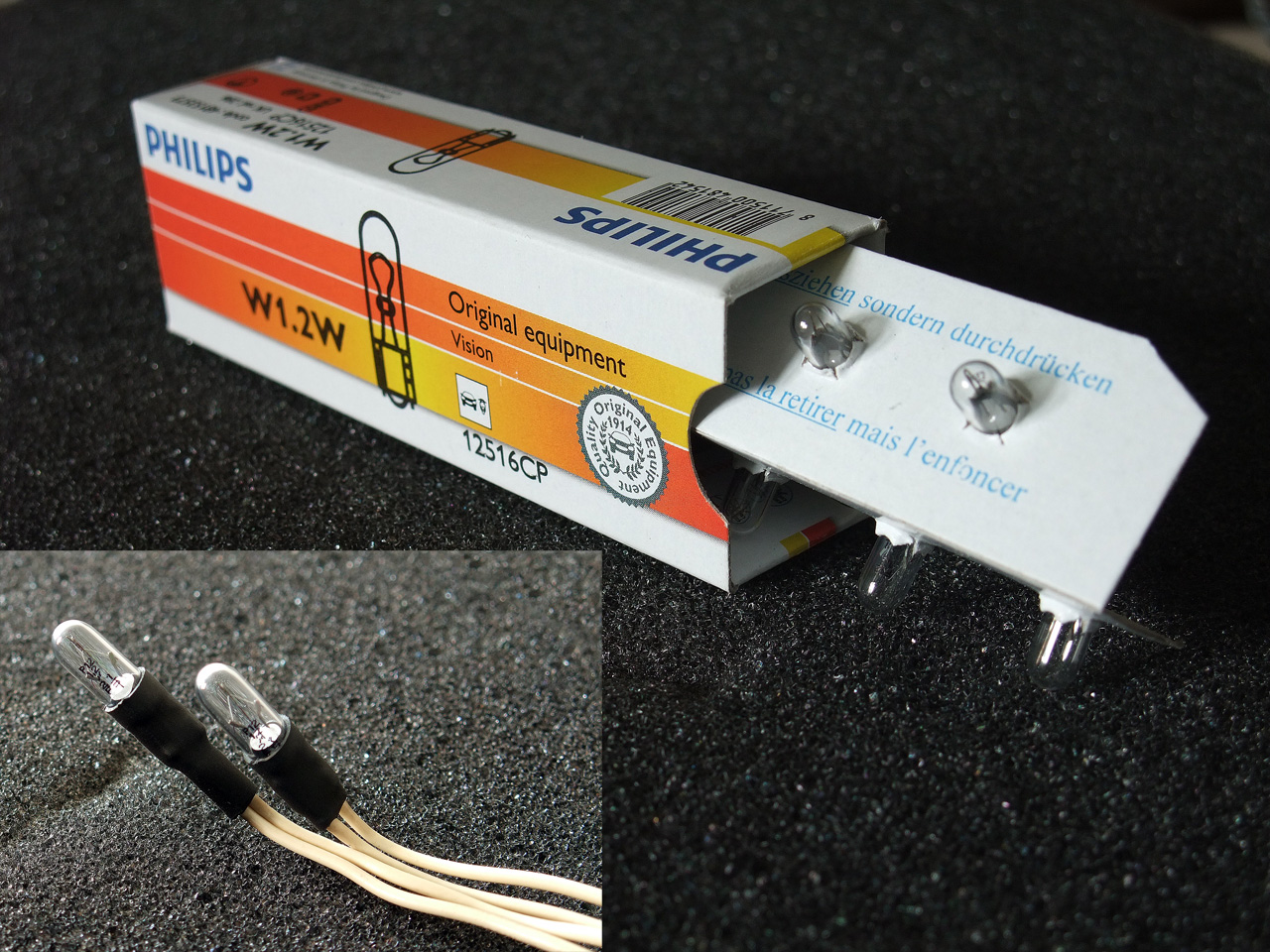

Avant de refermer le capot, et ce qui est pénible sur cet ampli c'est les ampoules qui grillent, de plus elles sont branchées par paire en série. Pour le remplacement j'ai utilisé des ampoules de tableau de bord automobile. J'ai soudé les fil en direct puis posé de la gaine thermo pour la propreté.


Les dechets:

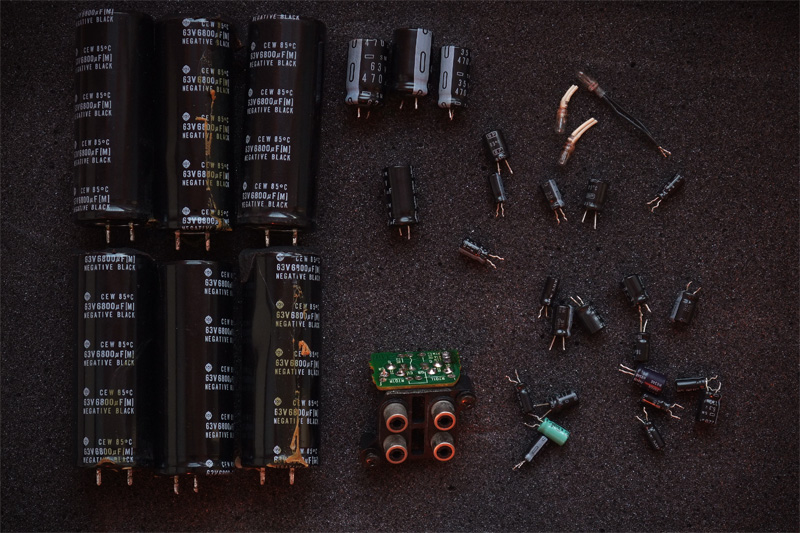

les dechets.jpg (213.52 Kio) Vu 15801 fois

il y a plus qu'a refermer le capot, et apprécier les écoutes.
C'est que j'aime de cette ampli c'est en premier lieu son style et la beauté de ces vu-mètres. mais aussi les écoute qu'il m'offre, et a ce niveau il a remplacé mon Atoll IN100 pourtant bien répute et bien plus récent. Enfin, pour finir, son histoire. Hitachi n'a pas fait qu'un assemblage, en effet il est l'inventeur du MosFet. Ici sont utilisés deux couples par voies de 2SK134/2SJ49 et qui peut être plus apte a en tirer meilleur parti que le fabriquant du composant lui même?

A Bientôt.

[babas61]

Désolé pour les quelques fautes, aussi sur la photos des déchets il manque bien-sur deux condos d'alim.
