Ferrograph 632: égalisation CCIR, 632A: égalisation NAB
Stéréo 2 pistes
Vitesse 19, 9.5, 4.75 cm/s
Fréquence d'effacement/polarisation: 68Khz
Entrée 1: 2mv RMS impédance 1Mohm
Entrée 2: 35mv RMS impédance 0.5Mohm
Sortie: 1 volt RMS impédance 1Kohm
Rapport signal/bruit non pondéré: 52dB
Séparation des pistes: 40dB
Pleurage: moins de 0.16% à 19cm/s
Bande passante à 19cm/s: 30-15000 Hz +-3dB
Ferrograph est une marque anglaise réputée aujourd'hui disparue à l'instar de Brenell.
On lui doit principalement des enregistreurs à bandes mais aussi un banc de test ATU/RTS qui permettait de faire toutes les mesures possibles sur un enregistreur et qui était utilisé par quasiment toutes les sociétés de maintenance professionnelles.
On pourra remarquer sur les photos tout le soin apporté à la réalisation et l'utilisation des meilleurs composants (anglais) de l'époque.

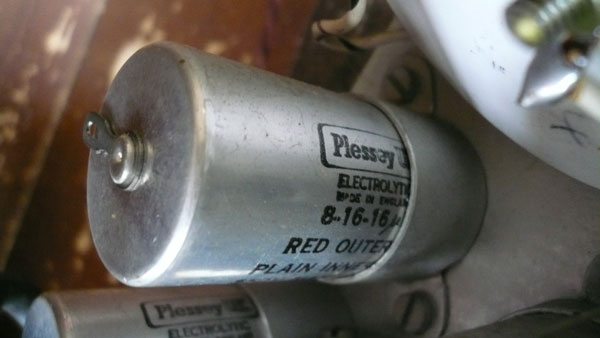

Tubes Mullard montés sur support souple aux endroits stratégiques, condensateurs Plessey, instrument à aiguille Sifam qui existe toujours aujourd'hui (Ah les superbes et si célèbres vumètres ou crêtemètres Sifam...), haut parleur de contrôle Goodmans.
Il y a eu une publicité qui disait que les enregistreurs Ferrograph étaient construits comme des bateaux de guerre,
faites une recherche sur la toile: Ferrograph + battleship.
Bon alors, maintenant, on veut voir les dessous de la robe de la mariée ? D'accord, on y va:

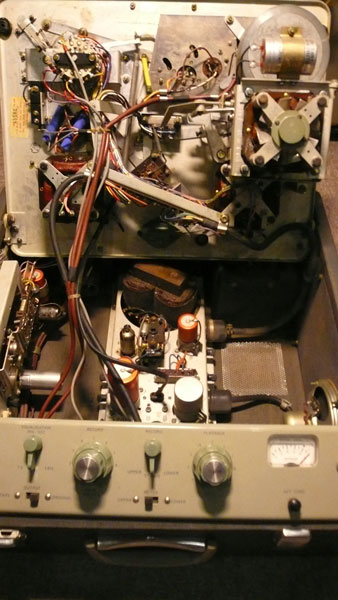

- Ferrograph-1.jpg (58.43 Kio) Vu 3743 fois

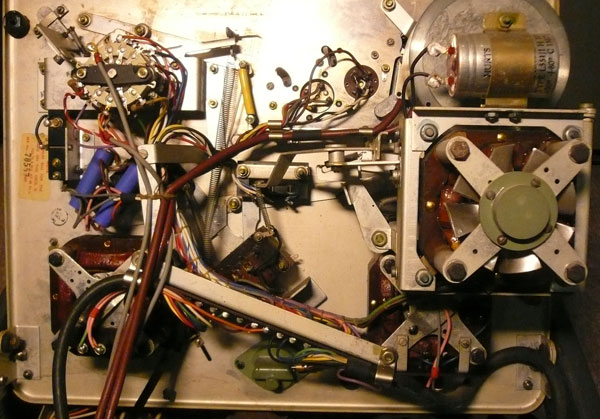

- Ferrograph-dessous-platine.jpg (79.27 Kio) Vu 3743 fois

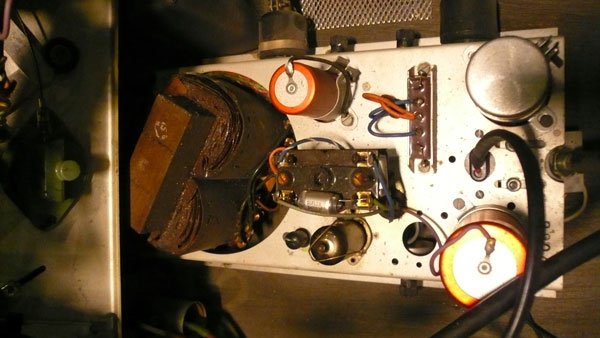

- Ferrograph-Alim.jpg (50.92 Kio) Vu 3743 fois

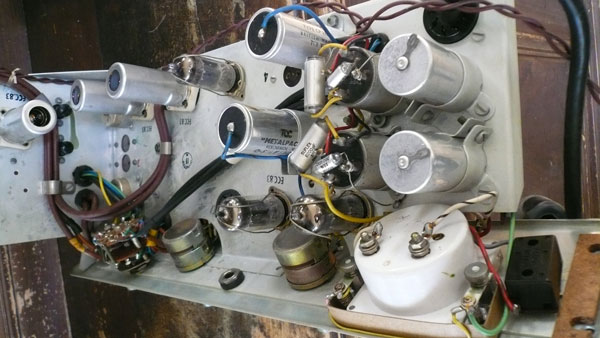

- Ferrograph-8.jpg (55.82 Kio) Vu 3743 fois

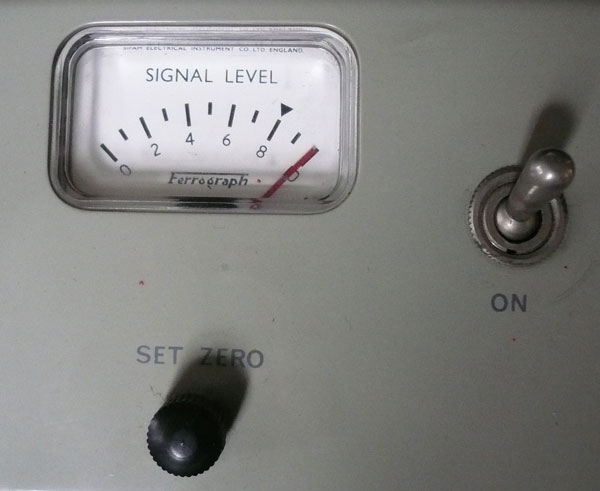

- Ferrograph-4.jpg (32.74 Kio) Vu 3743 fois

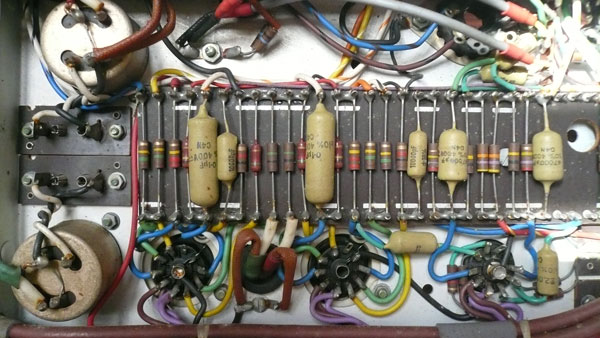

- Ferrograph-7.jpg (69.68 Kio) Vu 3743 fois

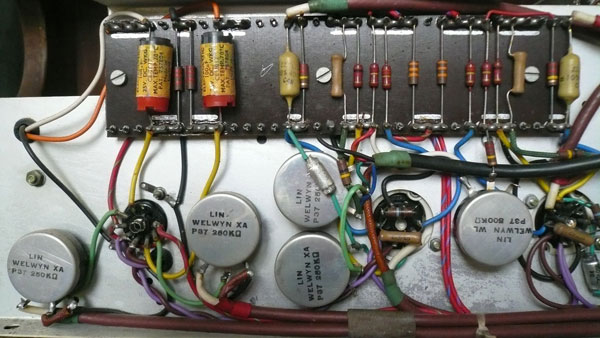

- Ferrograph-6.jpg (62.3 Kio) Vu 3743 fois

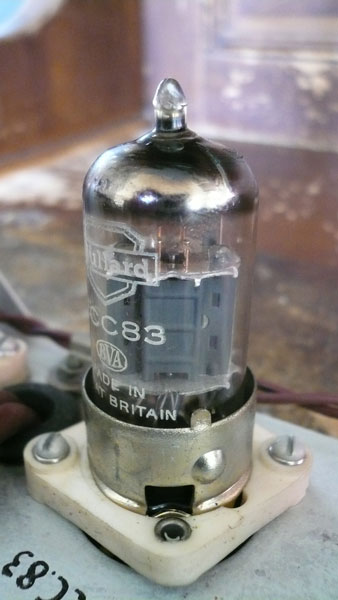

- Ferrograph-ECC83.jpg (36.42 Kio) Vu 3743 fois
C'est Beau .
