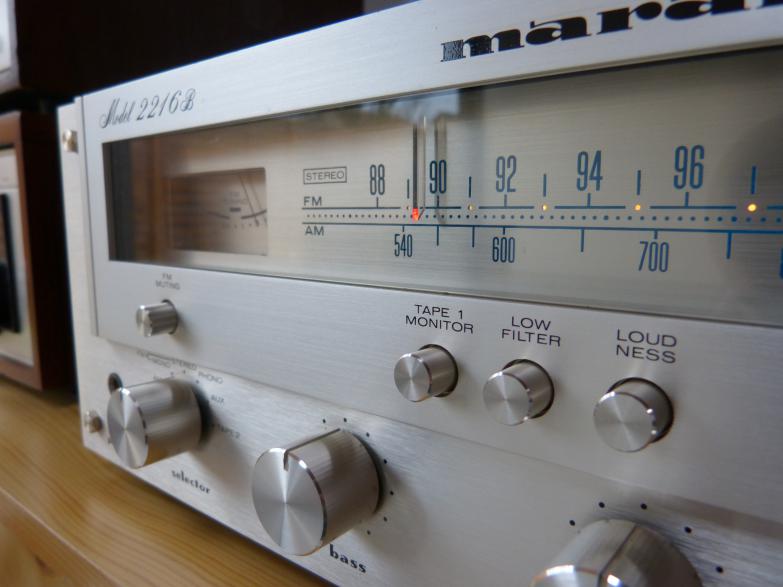

Marantz model 2216B

[Spide]

le 2216B et Henri Salvador, une belle association ...


Le MARANTZ 2216B est mon premier receiver de la marque, j'ai eu l'opportunité d'avoir un exemplaire en bon état donc j'en ai profité
Dans ma sélection, je voulais également un appareil équipé du fameux "Gyro-touch" ...


En MARANTZ je n'ai eu que l'ampli PM400 acheté neuf en 1980. Dans les années 70' les produits MARANTZ bénéficiaient d'une "aura" particulière comparé à d'autres marques que je ne citerais pas ici car pour moi elles ont été également à l'origine de produits remarquables.
C'était l'époque ou une grande enseigne, dans ma région, proposait trois auditoriums où l'on pouvait admirer; sentir et écouter de magnifiques électroniques dont les fameux MARANTZ.
Trêve de nostalgie, il s'agit aujourd'hui de "décortiquer" un ampli-tuner, le 2216B qui manquait dans le panel présenté ici...


Ce modèle serait issu du 2216 que l'on voit au catalogue du constructeur en 1977, le 2216B, lui, constituera le niveau bas de la gamme en 1978...

[VENANCE]

Joli bestiau. Et sur quelles enceintes l'écoutes-tu ?

[Spide]

DESCRIPTIF

FACE AVANT

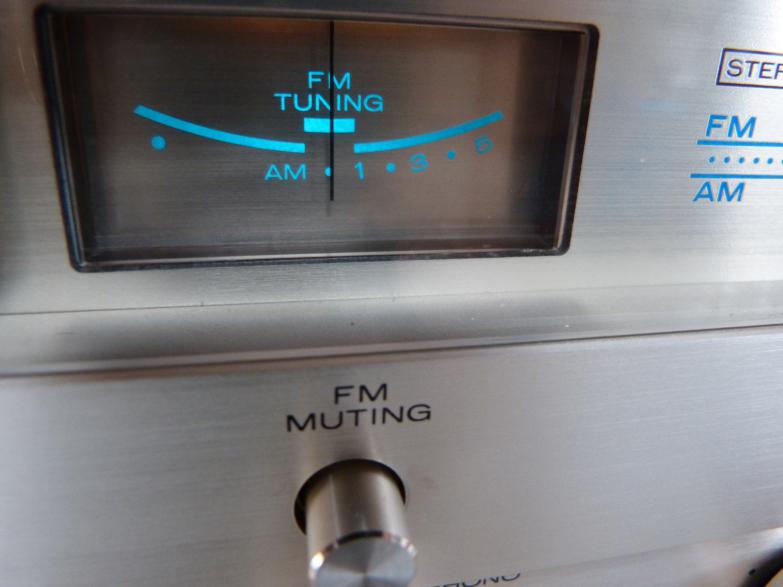

Sélecteurs : AM, FM Mono, FM Stéréo, Phono, Aux, Tape 2
Bass, Treble, Balance, Volume

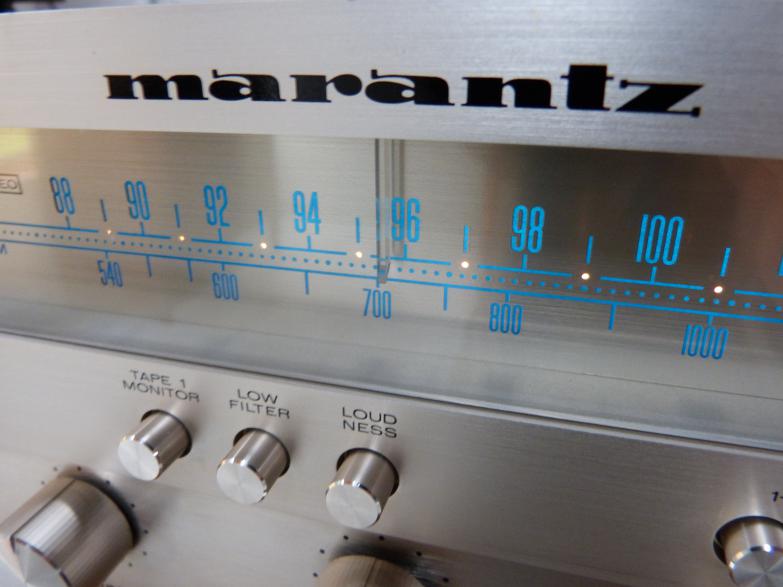

Les commutateurs : FM Muting, Tape 1 Monitor, Low filter, Loudness, Speakers system1, Speakers system 2, Power, 1 prise jack pour casque audio

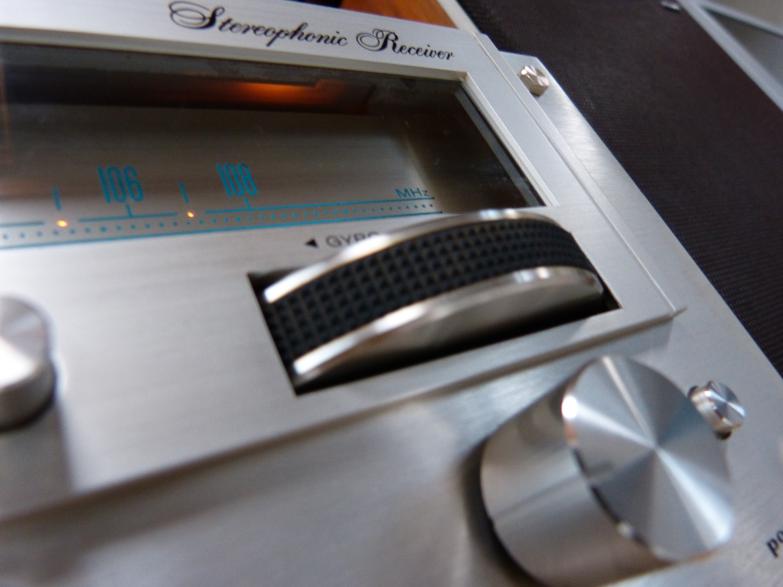

et l'inclassable "Gyro-Touch"




[Spide]

Joli bestiau. Et sur quelles enceintes l'écoutes-tu ?

Sur des Celestion Ditton 220X

[Spide]

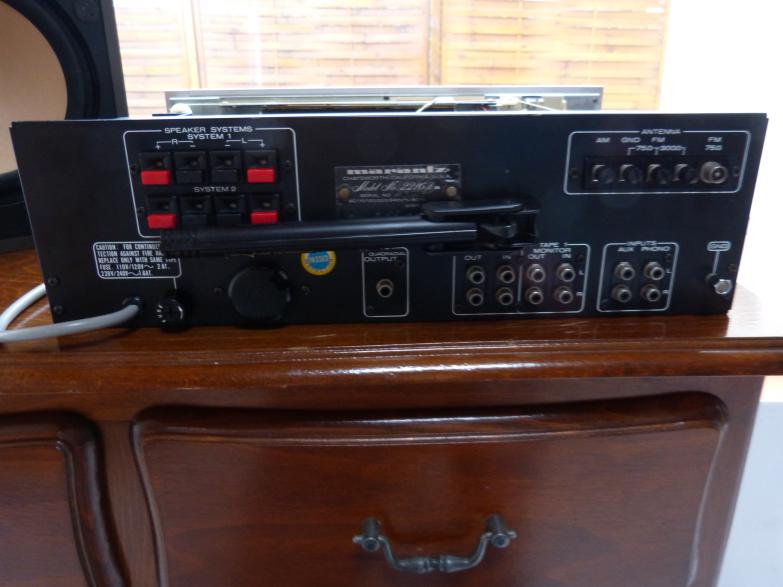

FACE ARRIERE

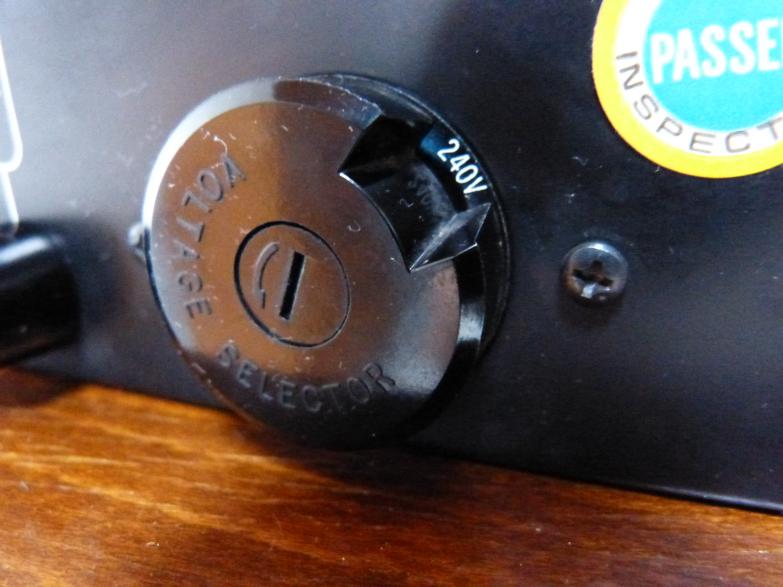

Le modèle 2216B possède Phono, Aux,Tuner, Tape1, Tape2, antennes 75 Ohms, 300 Ohms et 75 Ohms (type prise télé), 1 sortie FM "QUADRADIAL"(je ne sais pas ce que c'est ), des connecteurs pour 2 paires d'enceintes, 1 fusible et un sélecteur de tension électrique.



La plaque signalétique avec son plastique d'origine ...



La prise de courant avec son étiquette d'origine (aussi)


[Spide]

Les mensurations

Largeur : 440mm
Hauteur : 137mm
Profondeur : 293mm
Poids : 9kg

Quelques données techniques

Sur cette série le chiffre après le 22 désigne la puissance par canal, nous avons donc :

DIN sous 4 Ohms : 33 Watts
DIN sous 8 Ohms : 27 Watts
RMS sous 4 Ohms : 20 Watts
RMS sous 8 Ohms : 16 Watts

Pour ma part, à l'usage, je trouve que la puissance DIN est plus près de la réalité, c'est mon avis et j'en reparlerai lors d'un C.R. d'écoute (du moins une tentative )

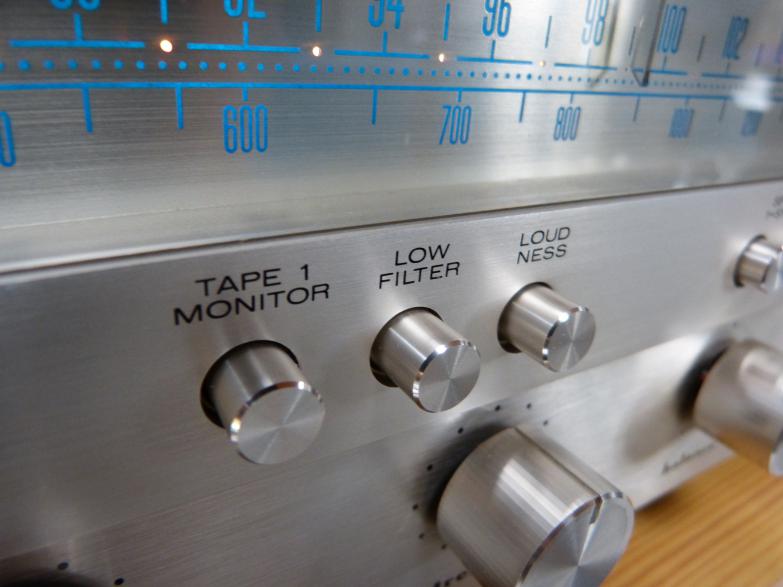

Remarquez comme les boutons sont ciselés, ce qui n'est pas le cas sur tous les modèles ...







[Spide]

D'autres photos, ces modèles se laissent particulièrement bien photographier




[Spide]

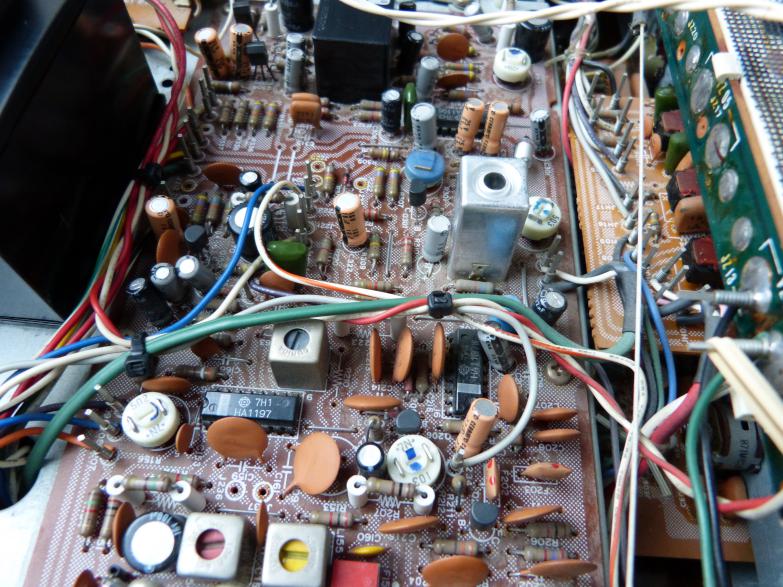

Bientôt sur vos écrans, la face cachée !









[reflectstorm]

Superbe !

Bienvenue dans le monde merveilleux de Marantz, je suis fan

[Ulrich]

Félicitations , superbes photos
