Et j'ai donc trouvé l'introuvable
, un filtre actif sony TA 4300F. il a succédé de 1970 à 1976 au précédent TA-4300, qui avait été construit de 1966 à 1970.le TA-4300F est configurable en deux ou trois voies, selon mes lectures, les coupures seraient de -18db par octave. Les rréquences de coupures sont
entre le grave et le médium (ou médium aigu en deux voies): 150- 250- 400- 600 et 800 hz
entre le médium (ou grave-médium en deux voies) et l'aigu: 1,5 - 2,5 - 3,5 - 4,5 - 6 ou 8khz.

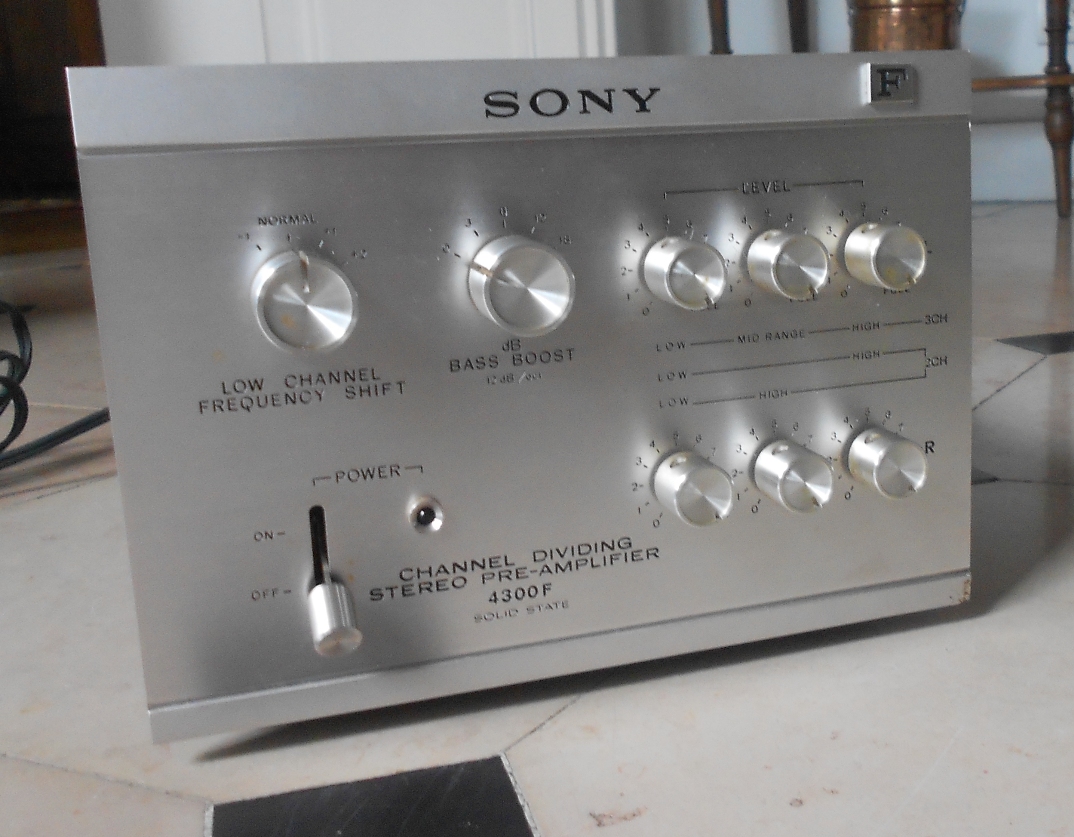

En façade (en aluminium avec la sérigraphie gravée), un réglage de gain par voie et par côté, un bass boost (+18db à 20hz), un bouton "low channel frequency shift" (dont je ne comprend pas l'usage
), et une clé pour "marche arrêt".- j'ai de la chance, mon exemplaire est plutôt propre et porte beau ces peut-être 40 ans.
- sony ta4300f 01.jpg (533.12 Kio) Vu 14846 fois
Le réglage des fréquences se fait à l'arrière, où se trouve également la connectique, assez complète pour l'époque. On notera que cet engin peut être relié au TA-43, qui permet alors d'avoir un filtre 4 voies, et que le grave peut-être sommé pour sortir sur un unique ampli mono avec un unique HP.
- l'arrière de la bête....
- sony ta4300f 02.jpg (569.93 Kio) Vu 14846 fois

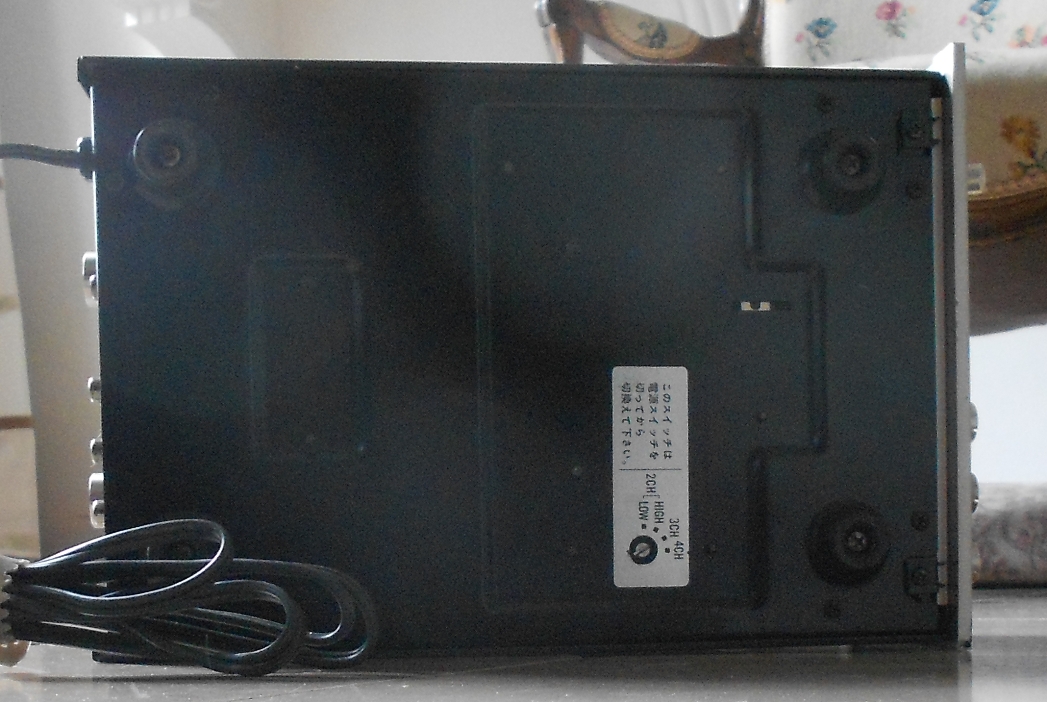

- et le dessous...
- sony ta4300f 03.jpg (560.39 Kio) Vu 14846 fois
Une belle acquisition
