Continental Edison PA9000 / TU9041 / LE9060

[Charly]

Bonjour à tous,

C'est les vacances, il pleut, et j'avais prévu des devoirs de vacances...

J'avais donc prévu de revoir cette mini chaine Continental Edison :

• ampli PA9000
• tuner TU9041
• deck LE9060

Quelques photos d'ambiance pour commencer :



Le tuner est parfaitement fonctionnel, en revanche le deck n'a aucun signal en entrée (enregistrement) et l'ampli a un faux contact sur l'entrée "mag 1" (magnéto/tape donc).

Le deck : je teste en branchant une source directement sur l'entrée RCA, je place une cassette et appuie sur la touche d'enregistrement. On n'entend rien dans la prise casque du deck et les vu-mètres restent immobiles. J'ouvre, j'inspecte et ne vois rien de suspect. Ce deck est équipé d'une double connectique RCA & DIN. Sur la prise DIN j'ai le même résultat : du silence... Bon, comme je n'ai pas pour l'instant le besoin de cette fonction, je vais reporter à plus tard car il fonctionne parfaitement pour le reste.

L'ampli :

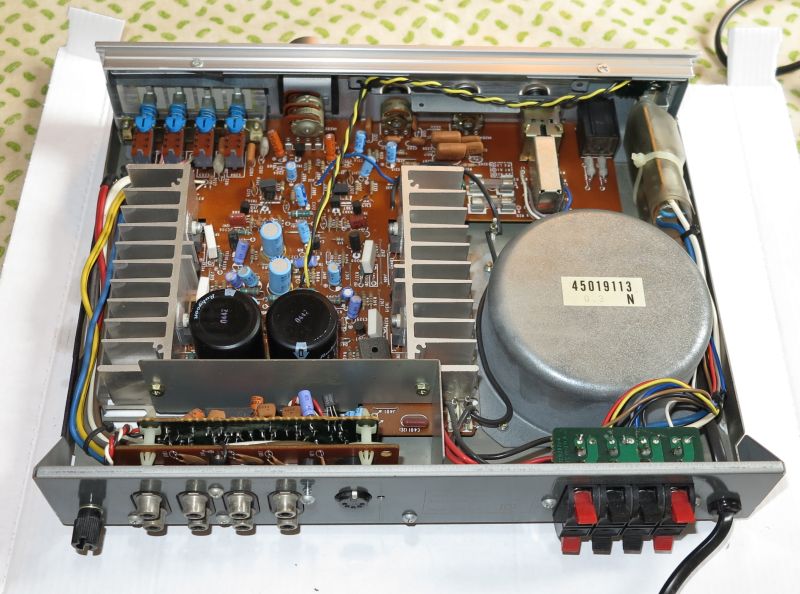

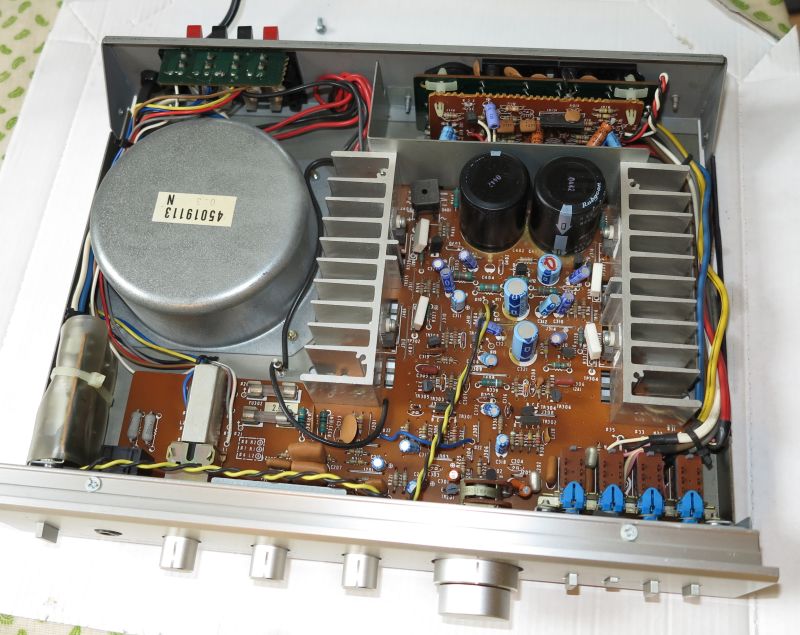

J'ouvre donc :



et démonte les deux cartes qui sont l'une pour la connectique de l'appareil, l'autre l'ampli RIAA/phono.
Première surprise, je n'arrive pas à démonter l'une des vis de fixation. En fait elle traverse de part en part la 1ère carte de CI et est soudée à un fil (masse je suppose, car la vis a trois tétons qui assure un contact dans le chassis). On déssoude donc et je peux enfin accéder aux soudures.

Le fil à dessouder pour desserrer la vis de fixation


Je décide de refaire les 4 soudures des prises "mag 1" et autre surprise, celle du bas reste collée au fer avec le bout de piste qui est décollé de la carte ! Voila le coupable du faux contact. Je fais un petit pont avec un fil pour rétablir une bonne connexion.

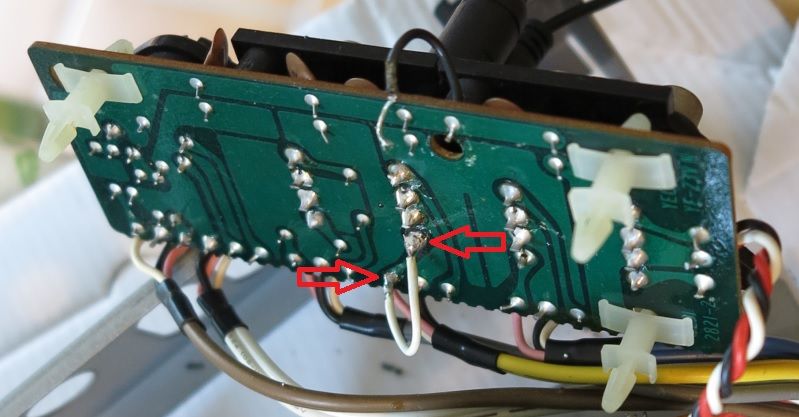

le pont pour rétablir le circuit


Enfin, je n'ai pas de platine disque à cet endroit, et il n'est pas prévu d'en installer une dans ce petit logement de vacances... Je décide donc de shunter l'ampli RIAA inutile afin de gagner une entrée "classique" (AUX/CD). Le schéma est fort simple ici et en quelques minutes c'est chose faite. Je laisse évidemment les éléments en place afin de pouvoir refaire les connexions si on souhaite une remise en service.

Au final, tout fonctionne comme souhaité ! Je peux brancher 4 appareils dessus (tuner, CD, K7 et un jack pour les MP3 et autres PC/TV/etc.)

Cet ampli a une certaine réserve de puissance et peut bouger mes enceintes sans problème. Le rendu sonore est de qualité, les basses sont présentes sans avoir à forcer sur le réglage ni allumer le "contour" (loudness). Les aigus sont là sans agressivité, cependant... ces impressions sont aussi dues aux enceintes certainement.

J'ai essayé cet ampli sur deux paires d'enceintes de type biblio : des Sony APM-700 pour commencer, avec les quelles le rendu est parfait, et en ce moment elles alimentent des Tandberg Fasett, avec un résultat impeccable (à mon avis)...

J'ajouterai des photos et commentaires des autres éléments prochainement...

Charly

[mac.pizza]

Bonjour

J'ai eu cet ampli CE il est si je me trompe de fabrication NEC made in Japon ,en tout les ampli très bon et puissant et surtout bien lourd.

[Darkvalley]

Aller zou...
J'ai trouvé le même ensemble à la broc, il y a une dizaine de jours, il est reparti sous mon bras pour presque rien.
Vu que j'ai un petit stock d'avance en belle capa, je me suis dis que ce petit ampli finira pour mon épouse. Donc cœur à l'ouvrage je l'ai entièrement démonter. Car oui, il faut le désolidariser du chassie... pas évident en fait si on souhaite travailler dessus.

Mais le résultat est vraiment sympa et je ne m'attendais pas à un tel résultat, clair et précis, il mérite tous les soins que je lui ai prodiguer


Nouveau filtrage confié à des ROE ; ceux-ci se partagent l'air de jeux avec des Muse de chez Nichison, notez en contre plan, les transistors de puissance de chez Sanken !



Nichicon Fine Gold et Pananosic sur la carte phono.

[phil du 95]

Content pour toi , et surtout c'est du sérieux côté fabrication , idem pour le look !
