Enceinte DIY presque toute Audax...

[tracerbox]

Bonjour !
Nouveau sur ce forum je viens vous présentez mes enceintes principales DIY a base de haut parleurs Audax !
Enfin presque car le tweeter était un Fostex apparemment le seul abordable capable de suivre le rendement du boomer et du médium.
Mais j'en avais assez de l'écoute laser du Fostex comme certains l'appel.
Alors j'ai revu tout l'ensemble avec l'aide précieuse d'un Alsacien passionné et patient (Euh oui j'ai un peu le cerveau d'un poisson rouge)

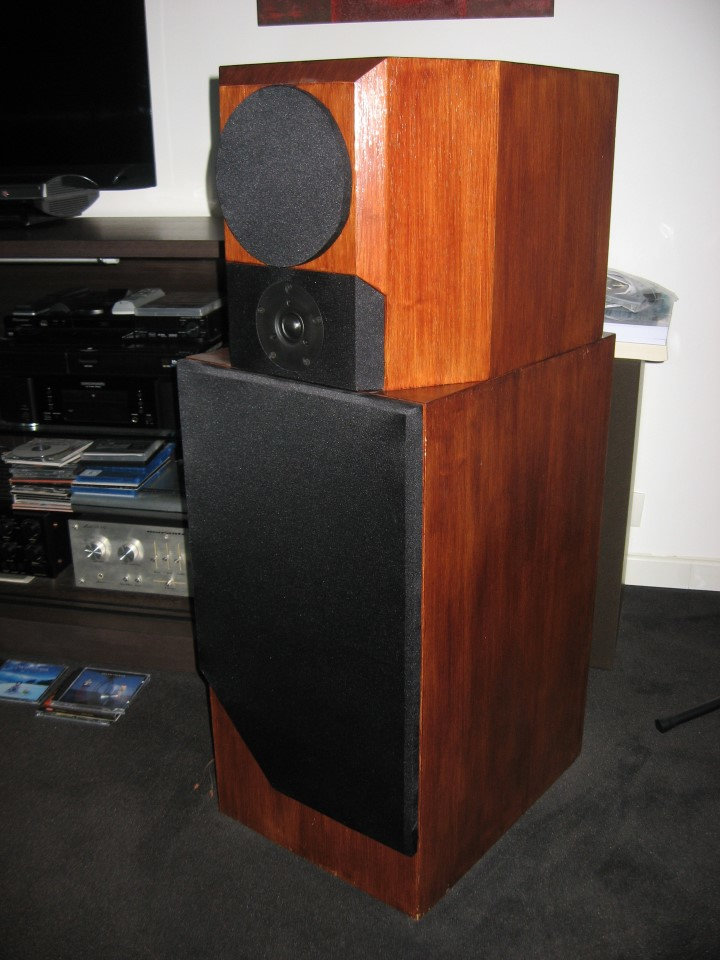

Alors voilà une chtite photo qui a 25ans, la belle n'avait pas encore revêtu sa finition

Et maintenant voici la version définitive avec le tweeter changé pour un Vifa DX25TG59-04 d'un rapport qualité/prix excellent.
Le rendement a été abaissé au niveau du tweeter mais il en reste sous le pied !
J'aurais bien aimé faire cette enceinte 100% Audax

[dylanjumpman]

Jolies, ce serait cool de nous détailler ton projet si tu as des photos supplémentaires, comment tu es arrivé à ce choix etc...

T'alimentes ces dames avec un 1090 ? OH MY GOD !

[tracerbox]

Le 1090 alimente mes Onyx 710 JM Lab. celle-ci sont alimentées par un Marantz PM64k2.
Je suis arrivé à ce modèle par concourt de circonstance !
Un collègue vendait une paire de HD33S66 (a re-menbraner) et j'ai trouvé une paire de 17cm Audax d'occasion comme neuf ainsi que les Fostex.
Le plan du filtre d'époque m'a été fournit par la MHP.
Puis 20 ans plus tard avec l'informatique et le matériel de mesure pas cher je l'ai mis au gout du jour.
J'entends par gout du jour une coupure basse du tweeter à 2300Hz donc le 17cm ne monte pas haut car il est directif à partir de cette fréquence.

[6336A]

Bonsoir
Cette enceinte était un kit audio dynamique de la maison du hp. Elles s'appelaient les "studio 3". Fin des années 80 et début des 90.
33cm audax papier dans 85 litres.
17cm TPX audax à ogive
Tweeter FT17H fostex

Rendement 96db/w/m Puissance 150W RMS

Le peelees vifa est plus fin que ce fostex, mais il doit être juste en rendement... tu dois avoir l'aigu légèrement en retrait.

[tracerbox]

Oui tu as raison mais le HD33S66 et le MDp303 sont différents des PR33SM150 et TPX100 du kit de la maison du haut parleur.
Donc j'ai eu pendant pas mal d'années un filtre qui n'était pas adapté à mes haut parleurs.
Voici une photo des haut parleurs, le 33cm a été remenbrané totalement en 1994 et le MDP 303 0est d'origine.

Et voici le filre
Du 18db octave à tous les étages !

[tracerbox]

Je trouve l'écoute très équilibrée, d'ailleurs c'est pour cela qu'il y a une résistance sur le Vifa.
J'ai été contacté par des personnes qui ont ces kit et tous leur trouvaient un manque de grave.
il y a juste a baisser le médium/aigu pour corriger cela.

[6336A]

Oui tu as raison mais le HD33S66 et le MDp303 sont différents des PR33SM150 et TPX100 du kit de la maison du haut parleur.
Donc j'ai eu pendant pas mal d'années un filtre qui n'était pas adapté à mes haut parleurs.

D'accord. Franchement, ce n'est pas ce que tu as fait de plus mal. Je n'aimais pas trop le haut du spectre de ce kit, ça doit être bien mieux avec les hp que tu utilises.
Merci pour le schéma du filtre.
Tu dois tout de même avoir un rendement de l'ordre de 95db/w/m, ce qui n'est pas négligeable.
Je vois également que les évents ne sont pas placés exactement au même endroit que sur les studio 3, si j'ai bonne mémoire ?

[tracerbox]

tu es très observateur !
Comme tu peux le voir sur la première photo ces enceintes étaient placées dans une pièce sous toit donc il m'a fallut changer les proportions.
J'ai donc réduit un peu la hauteur et augmenté la profondeur et ça a dû avoir une influence sur la position des évents.

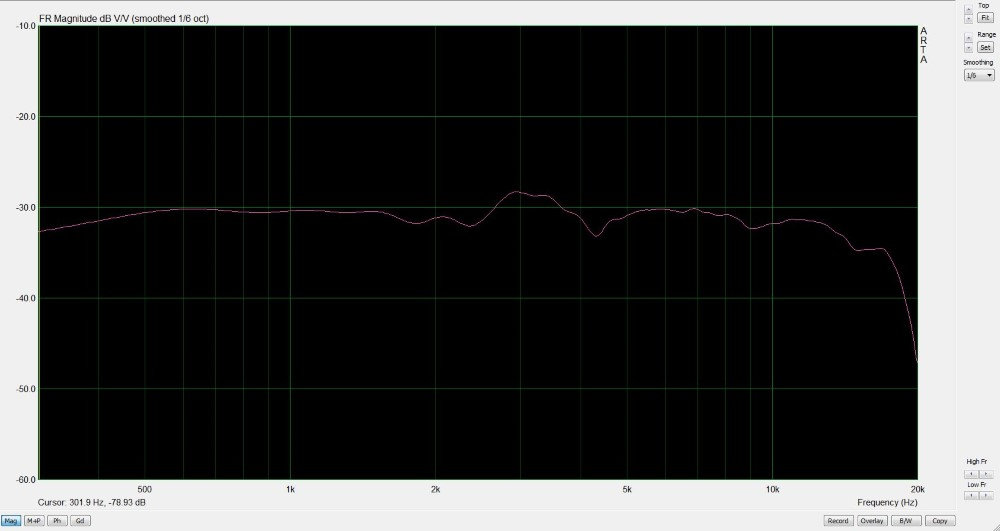

Voici la courbe de la Studio3 V2016 avec son nouveau filtre:

[tracerbox]

le plan de l'origine était celui-ci:

[tracerbox]

Voilà la simulation du reverse sur Speaker Workshop:


Mesure à 1m20 à 0°:

Mesure à 1m20 à 15°:

Mesure à 1m20 à 30°:

Réponse en puissance:
