Loewe QR 320-1

[Jestin]

un petit gros ampli-tuner récupéré dans un grenier.

mes amis ont acheté une maison, le grenier n'avait pas été vidé, malgré la relance des anciens propriétaire, pas de nouvelle. comme ils avaient des travaux d'isolation à faire, ils ont pensé à moi pour la hifi:
- un scott cd-67R
- un loewe QR320-1

il fonctionne (sauf l'afficheur à segments , seulement 3 fonctionnent).
offset inférieur à 30mV

un premier test de fonctionnalité fait sur des enceintes Pioneer.
pas mal du tout sur la FM, mais tous les potentiomètres et les commutateurs crachotent.
donc on est parti pour un démontage, décrassage, passage à l'huile de vaseline pour les potentiomètres.

quelques photos dans la soirée

[Jestin]

j'ai déjà commencé le démontage:

la façade sans les boutons :


le levier de réglage avant/arrière - droite/gauche , ah oui j'ai oublié de préciser, c'est un ampli quadriphonique:


quelques détails :
les afficheurs

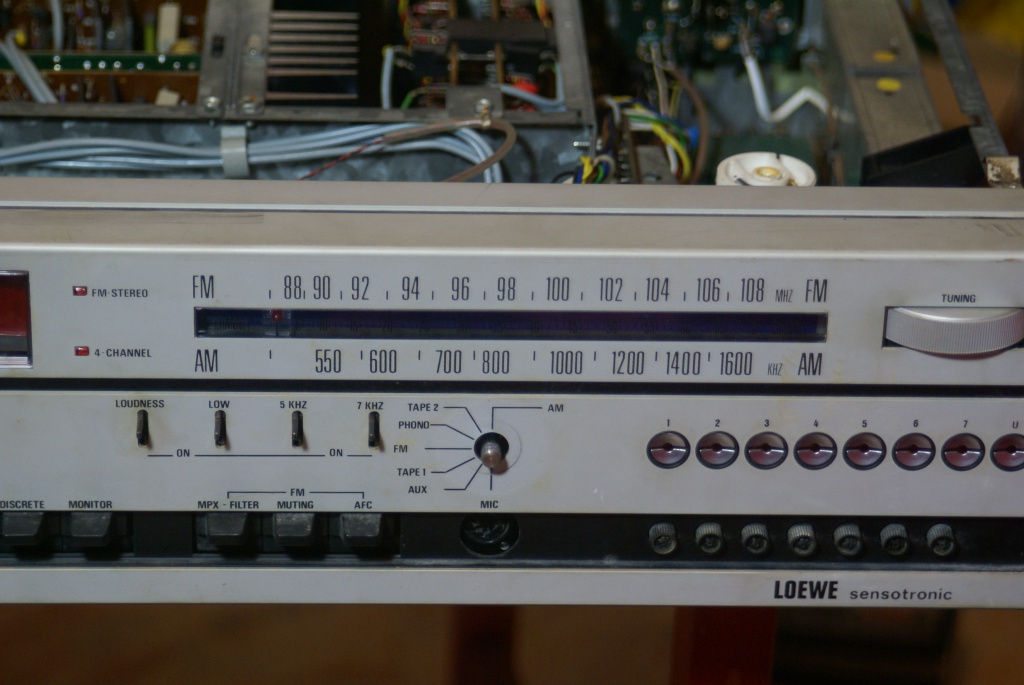

la partie radio AM/FM: avec les stations pre-reglées avec les touches "sensormatic"


les mêmes afficheurs mais éclairés : je trouve l'éclairage Bleu superbe. (mieux que le vert akai de ma chaine principale)


on passe à la même chose sans l'habillage :

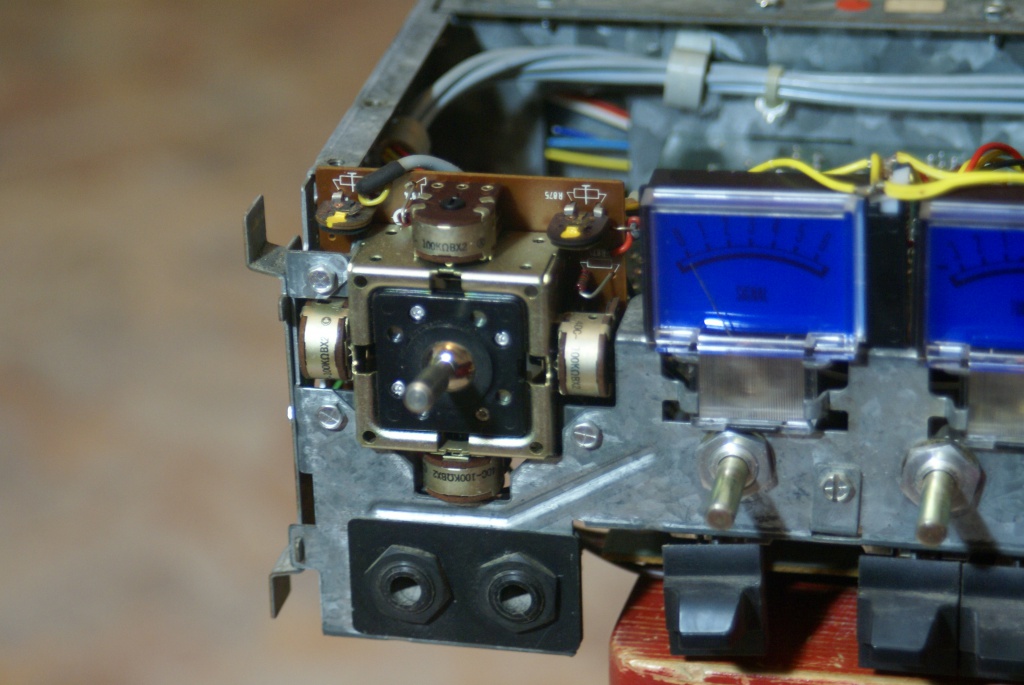

le levier :


les afficheurs :


la partie radio FM/AM:

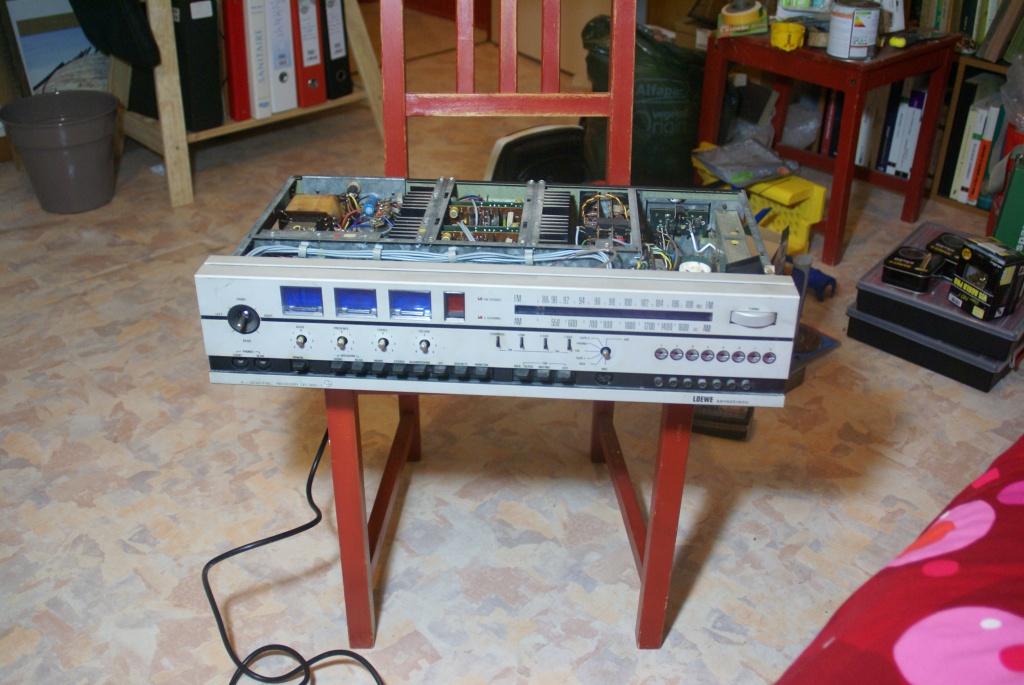

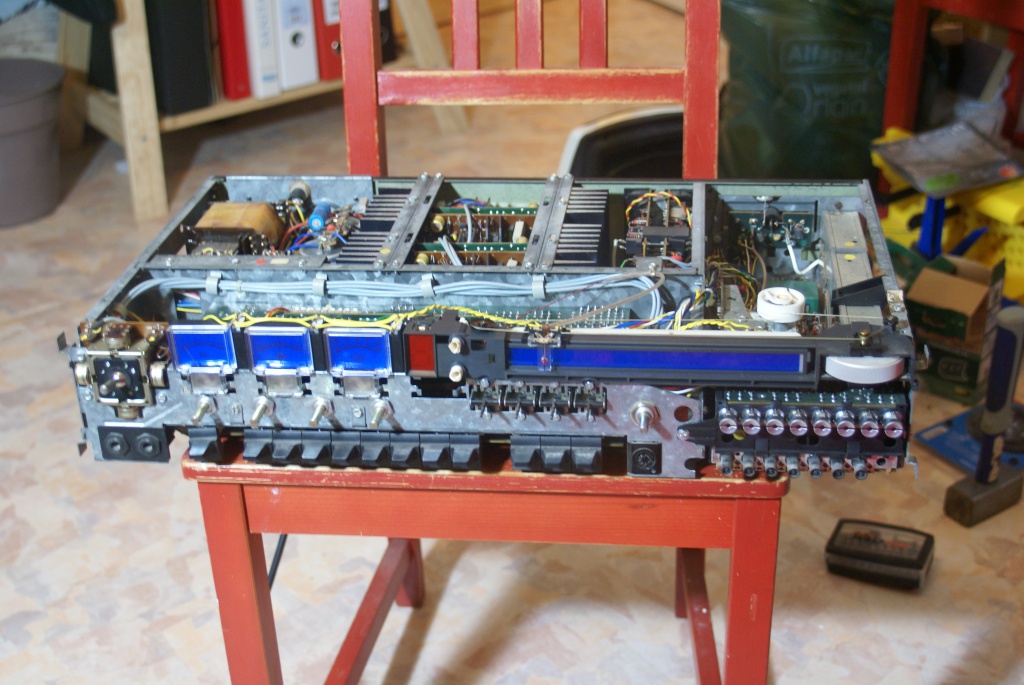

passons à l'intérieur : il y a du monde

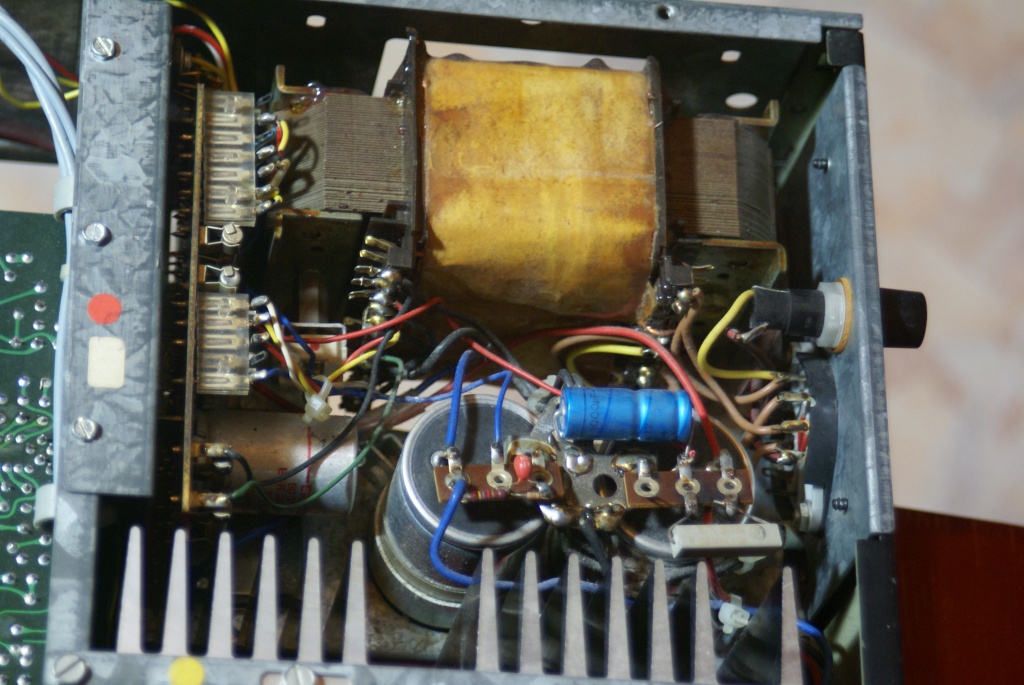

l'alim:

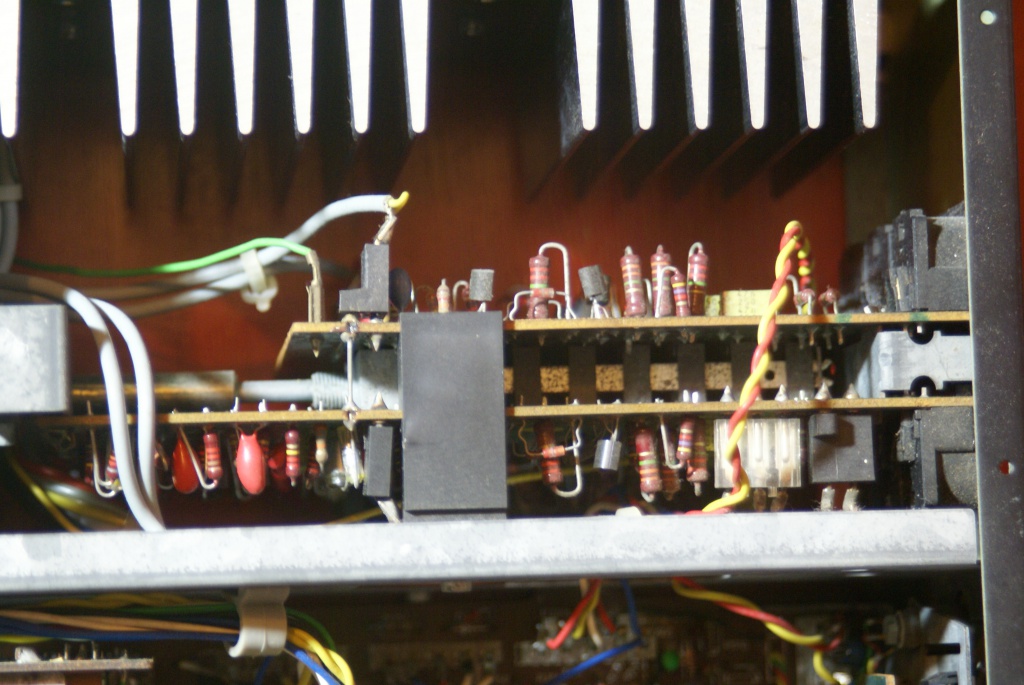

la partie ampli : Quatre cartes :


la partie sélecteur d'entré :


la partie radio AM/FM :


voila pour la partie reportage photo, je passerai à la partie écoute des que j'aurai terminer le nettoyage.

[dylanjumpman]

Je pense qu'une restauration complète d'un bordel pareil doit engendrer psychose et dépression sévères

[Jestin]

non du temps et du temps et encore du temps,

sinon c'est assez ben fait sur la partie alim, ampli sont démontable,
par contre pour la partie commutation d'entrée et pré-ampli, j'ai pas encore trouvé

[pazalaza]

Je pense qu'une restauration complète d'un bordel pareil doit engendrer psychose et dépression sévères

Dylanjumpan serait tu fan de orelsan et gringe !?

[Jestin]

j'attend des adaptateur DIN RCA pour continué les tests

si quelqu'un à le schéma ou le service manuel je suis preneur

[michel7480]

Bonsoir , des frakos il pèse combien ton monstre ?

[Jestin]

un peu plus de 15 kg

oui j'ai vu les frako, je connais leur réputation sur les Revox, je ne sais pas si ceux-ci sont du même tonneau, je n'ai pas encore de quoi les mesurer.
je vais cherché les composants demain, ainsi que ma femme et mon fils qui sortent de la maternité.
donc je ne sais pas quand j'aurais le temps de continuer la remise à niveau.
