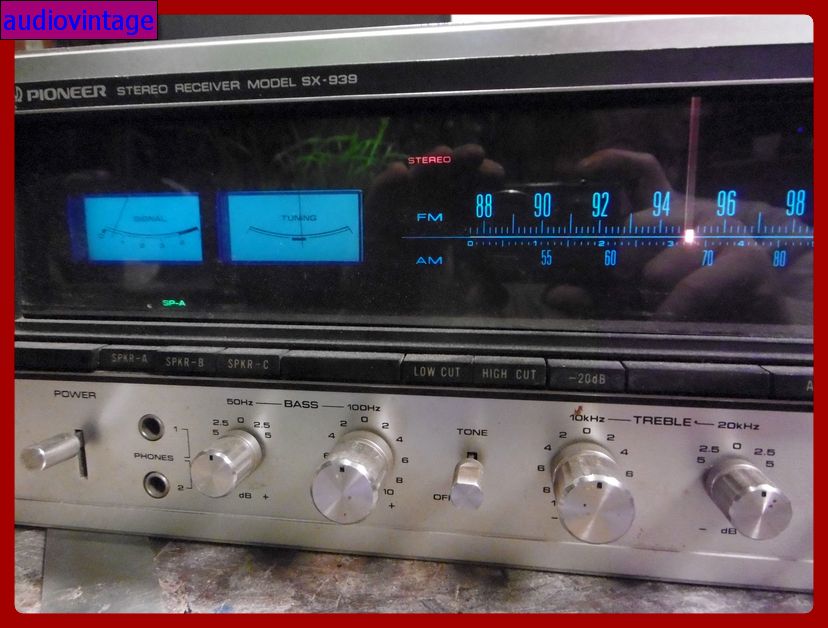

pioneer SX939 (1).JPG (158.41 Kio) Vu 9213 fois

Ça faisait longtemps que je vous avais pas démonté un receiver, j'en profite pour améliorer la mise en forme de mes photos avec un logo audiovintage, même si je ne doute pas qu'il reste des nostalgiques de ma Gopro...
Voici donc un petit monstre de reccup en broc que j'ai bien stocké 2 ans avant de m'en occuper.
quelques caractéristiques de base:
The SX-939 was introduced in 1974 - 1975. Rated at 70 watts RMS per channel into 8 ohms. Features, two bass and two treble controls, tone off/on, two tape in/outputs, tape duplicator switch, Dolby NR adaptor on/off, two head phone outputs, low and high filters, right and left mic inputs. FM muting and other features.
Power Output: 75 watts per channel RMS into 8 ohms, 100 watts into 4 ohms.
Harmonic Distortion: Less than 0.3%
Intermodulation Distortion: Less than 0.3%
Damping Factor: >45
Hum and Noise: >-110dB
Frequency Response: 7Hz to 100kHz
FM Sensitivity: 1.8uV
FM Signal to Noise Ratio: 70dB
IF Rejection: 100dB
Spurious Rejection: 100dB
Harmonic Distortion Mono: <0.2%
Harmonic Distortion Stereo: <0.4%
Stereo Separation: >40dB
Et ici je vous ai mis le service manuel: viewtopic.php?f=33&t=183&start=20
Enfin il semblerait qu'il n'y a que des différences de façade avec le SX950 déjà présenté ici: viewtopic.php?f=76&t=3320
Mais en fait non, il semble que le 950 est proche mais je n'y voit que 4 transistors de puissance...
Le véritable clone, c'est le SX9930, comme me le fait remarquer Pougatchoff au milieu de cette présentation:viewtopic.php?f=76&t=7974

Reprenons du début, le voilà arrivé dans mon atelier après avoir risqué un lumbago, tellement ce truc est lourd.

pioneer SX939 (2).JPG (160.39 Kio) Vu 9213 fois

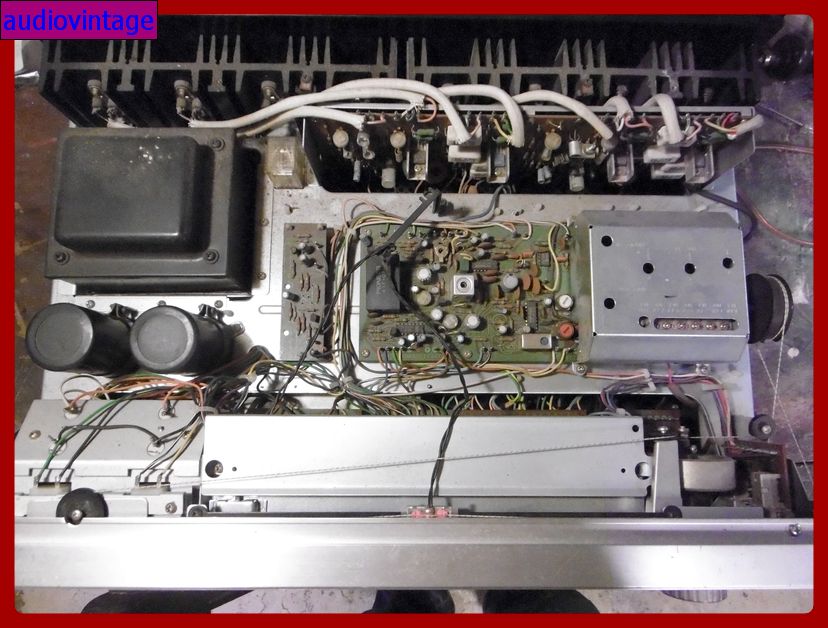

après décapsulage du dessus

pioneer SX939 (3).JPG (100.31 Kio) Vu 9213 fois

et du dessous

pioneer SX939 (4).JPG (87.45 Kio) Vu 9213 fois

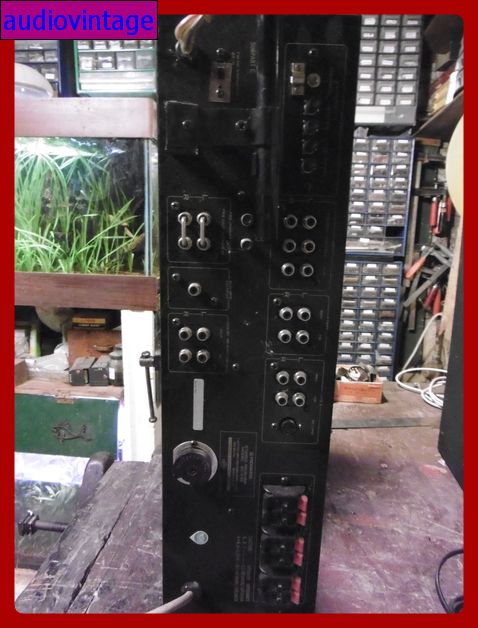

le cul du monstre

pioneer SX939 (5).JPG (131.49 Kio) Vu 9213 fois

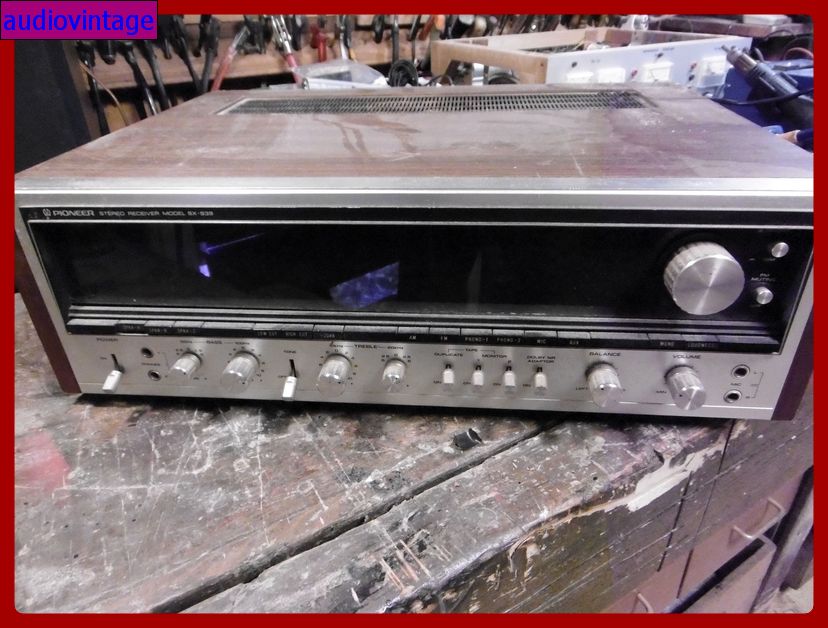

Complet et crade, les boutons de sélection de source fonctionnent mal ou pas du tout; pas glop.

pioneer SX939 (6).JPG (138.42 Kio) Vu 9213 fois

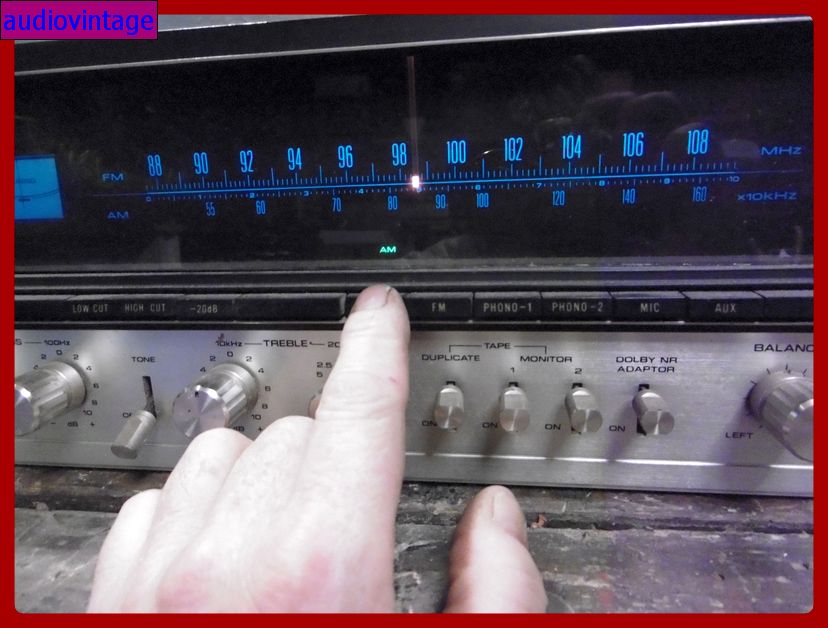

mais le tuner semble OK

pioneer SX939 (7).JPG (141.52 Kio) Vu 9213 fois

[christophe d]

le blindage du tuner est enlevé et la carte ampli détachée. Le recapage se fera in situ pour éviter de toucher au straps omniprésents sur la bête.

pioneer SX939 (8).JPG (135.22 Kio) Vu 9212 fois

nettoyage en place de la carte tuner pour la même raison. Je déconseille cette méthode vu le risque de garder son slip humide en dépit du séchage au compresseur...

pioneer SX939 (9).JPG (140.83 Kio) Vu 9212 fois

tout beau tout propre, je ne toucherais pas au condos de cette carte pour m'éviter la galère de refaire le fil du tuner, je suis pas trop couture...

pioneer SX939 (10).JPG (144.77 Kio) Vu 9212 fois

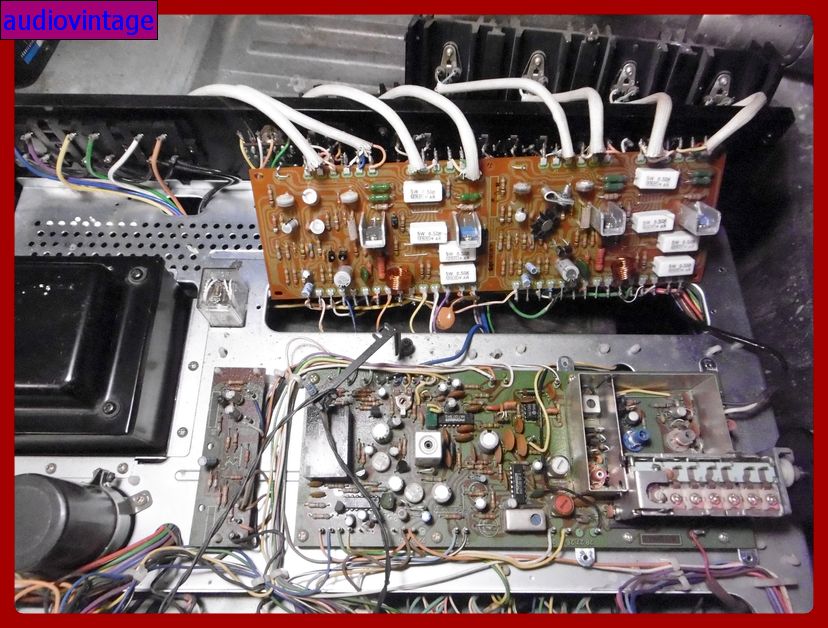

Une vue de la carte ampli dont deux transistors d'une voie ne sont pas d'origine.

pioneer SX939 (11).JPG (158.21 Kio) Vu 9212 fois

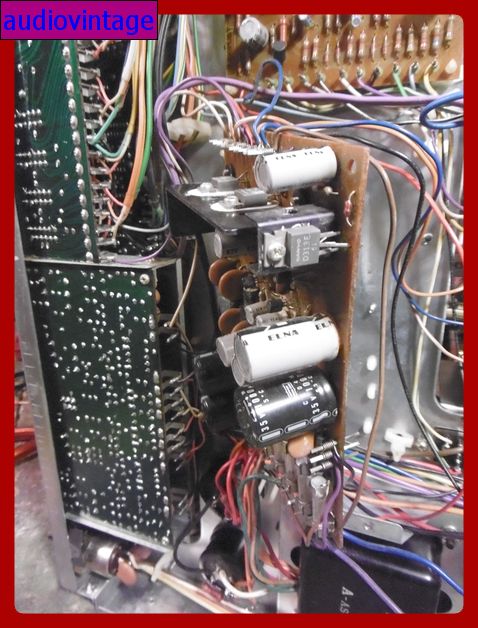

Pour accéder des deux cotés, il faut aussi démonter la partie transistor de puissance.

pioneer SX939 (12).JPG (114.08 Kio) Vu 9212 fois

et hop tous les condos sont neufs, l'ensemble remonté, et les trois fils cassés lors des manipulations des transitors sont ressoudés.

pioneer SX939 (13).JPG (108.47 Kio) Vu 9212 fois

au fur et à mesure les ptis gris (elna CEW)d'origine sont testés et comparés au nichicon ou panasonic neufs. Ils n'étaient pas souvent hors norme, mais une fois enlevés, pourquoi les remettre... En voici le récapitulatif: dérive de 26% contre 7% pour les neufs, ESR moyen de 4 contre 3 pour le neuf. C'était vraiment pas la peine...

pioneer SX939.xlsx

(15.71 Kio) Téléchargé 780 fois

pioneer SX939 (14).JPG (145.49 Kio) Vu 9212 fois

[christophe d]

démontage facile de la façade, du verre, l'ensemble de toutes les commandes sont fixées avec un seul type de vis, ce qui est bien pratique. C'est pas du BO.

pioneer SX939 (15).JPG (143.93 Kio) Vu 9211 fois

Les protège poussière sont retirés pour nettoyage et éviter une perte.

pioneer SX939 (16).JPG (132.45 Kio) Vu 9211 fois

les 10000 de filtrage ont été dans un premier temps remis après test, toujours très bons et cher à remplacer.

pioneer SX939 (17).JPG (82.61 Kio) Vu 9211 fois

Passons à la carte d'alimentation qui peut se dégager suffisamment pour travailler mais qui me causera bien des soucis (à cause de ma bêtise )

pioneer SX939 (18).JPG (91.29 Kio) Vu 9211 fois

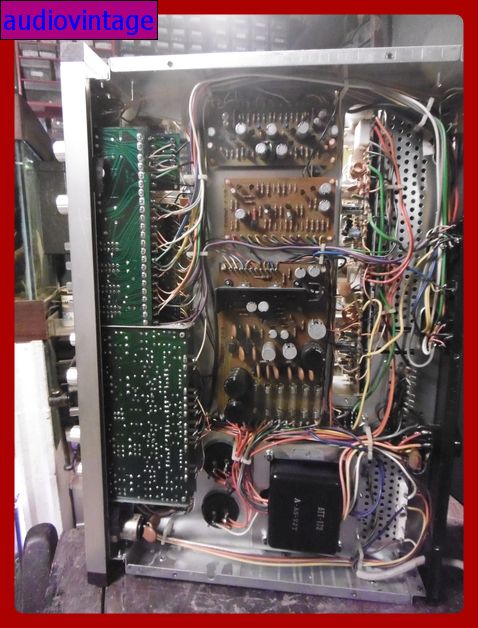

Après avoir changé tous les condos (sauf les 47/50V que j'ai plus en stock) de la carte d'alim et des deux plus petites au dessus(protection et équaliseur je croie) je sors la carte de réglage de tonalité qui est complètement séparée et blindée

pioneer SX939 (19).JPG (140.27 Kio) Vu 9211 fois

en voici l'intérieur avant nettoyage, un peu crade, mais les contacts sont du coup très accessibles.

pioneer SX939 (20).JPG (122.72 Kio) Vu 9211 fois

Un peu de recul pour voir la magnifique organisation du plan de travail. On peut commencer à voir au travers du receiver.

pioneer SX939 (21).JPG (100.55 Kio) Vu 9211 fois

C'est tellement beau que j'ai décidé de l'emballer comme du Christo avant de passer à la douche les commandes de source et autres cartes de devant

pioneer SX939 (22).JPG (147.72 Kio) Vu 9211 fois

[christophe d]

voilà c'est tout propre(et sec)

pioneer SX939 (23).JPG (156.8 Kio) Vu 9209 fois

Mais il faudra démonter l'avant inférieur pour pouvoir sortir ces commandes bloquées par la crasse (boutons à glissières). Toutes ces glissières et potards recevront de copieuses injections d'huile de vaseline.

pioneer SX939 (24).JPG (132.67 Kio) Vu 9209 fois

et enfin le remontage

pioneer SX939 (25).JPG (115.96 Kio) Vu 9209 fois

tout est propre et neuf

pioneer SX939 (26).JPG (167.84 Kio) Vu 9209 fois

Mais à l'allumage, catastrophe : pas de son et ça fume grave sur l'alim. Une piste a bien cramée et je persiste en faisant un pont: résultat la piste voisine crame aussi et pas un fusible ne réagi!

pioneer SX939 (27).JPG (74.52 Kio) Vu 9209 fois

Je me décide à repérer les dizaines de straps de cette carte pour la démonter

pioneer SX939 (28).JPG (114.05 Kio) Vu 9209 fois

Le bas de la carte. Après étude ,la partie qui a cramée est totalement indépendante des multiples fusibles( mais pourquoi, juste pour m'embêter?) et redresse le courant en 2x36V sur 4 diodes avant d'alimenter la carte ampli, en "passant" par les condos de filtrage.

pioneer SX939 (29).JPG (104.56 Kio) Vu 9209 fois

Mais c'est bien sur, Après test, j'ai ressoudés les 2 condos de filtrage en mettant le - à la masse, alors que l'un des circuits redresse en +36 et l'autre en - 36V. Donc l'un des condos est monté à l'envers et a d'ailleurs bien gonflé. Dommage j'ai raté l'explosion de peu . Donc finalement, j'ai aussi changé ces grosses pointures en utilisant un paquet de chambre à air de vélo pour coincer les nouveaux Nichicon. J'avais ouvert le condo mort pour encapsuler les nichicons, mais finalement, je préfère les voir en cas de fuite.

pioneer SX939 (30).JPG (136.43 Kio) Vu 9209 fois

Bon la suite plus tard, je m'en vais me sustenter...
