"Jones Plug" RCA pour Quad II

[Gill-man]

Pour brancher un autre Préampli que le Quad 22 sur des Quad 2, il faut pouvoir brancher des RCA.
Soit on modifie les Quad 2 en ajoutant des fiches RCA, soit comme je l'ai choisi, on conserve les "Jones Plug(s)" que l'on modifie pour y ajouter une fiche femelle RCA.

Je n'ai rien inventé, cela existe déjà en "tout fait" auprès de certains vendeurs.

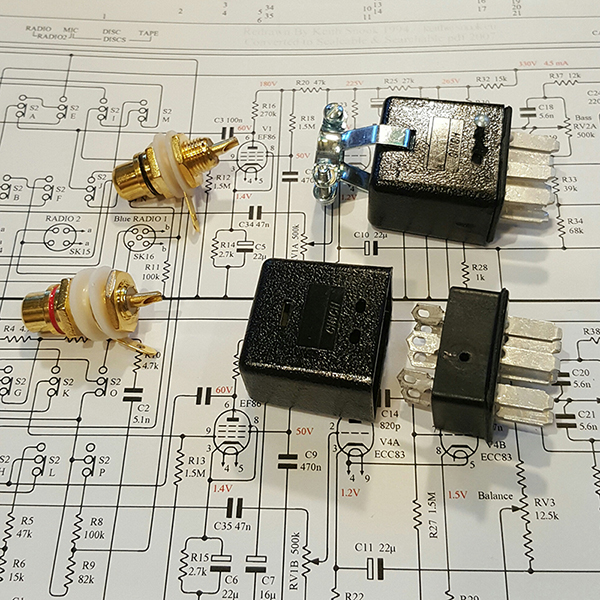

Il vous faut donc trouver deux “P-306-CCT” ou “Jones plug socket Male”, ces termes vous aideront à en trouver plus facilement
et deux RCA pour chassis femelle.

Jones plug 01.jpg (369.92 Kio) Vu 2287 fois

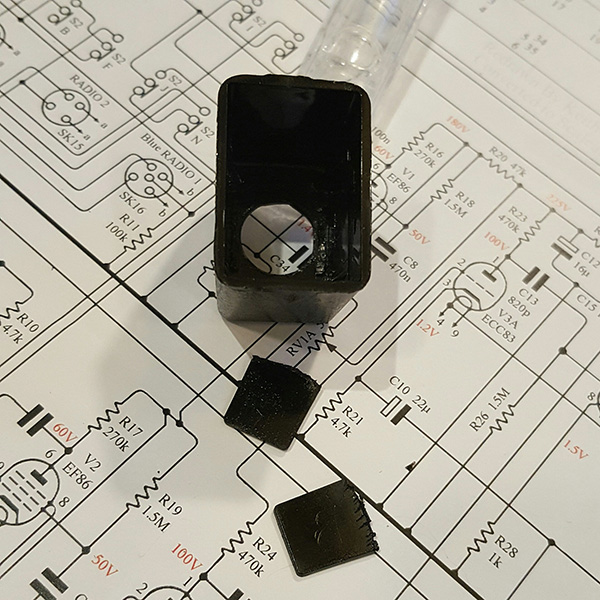

Il y a deux languettes à l'intérieur à découper pour pouvoir visser les RCA.

Jones plug 02.jpg (175.56 Kio) Vu 2287 fois

Jones plug 03.jpg (185.86 Kio) Vu 2287 fois

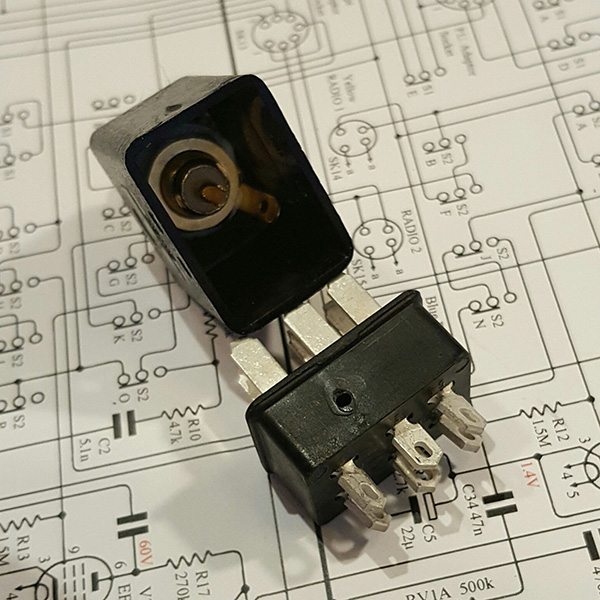

On voit bien qu'il n'y a pas beaucoup de place à l'intérieur.

Jones plug 04.jpg (155.92 Kio) Vu 2287 fois

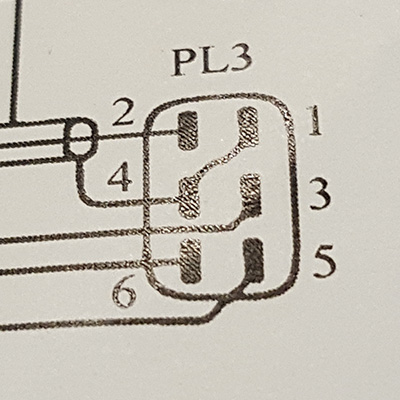

Vue des emplacements de l'intérieur de la fiche.
Les numéros sont identifiés sur la fiche.

Jones plug_schema.jpg (80.34 Kio) Vu 2287 fois

2 = le point chaud vers le RCA
1 ou 4 = vers la masse du RCA
1 et 4 = à relier ensemble
6 et 5 = à isoler
3 = ATTTENTION 330 volts ! Par mesure de sécurité, j'ai choisi de supprimer la languette 3 pour ne pas faire entrer 330 volts dans la fiche.
Reste à souder des fils suffisamment courts car l'espace est limité, et ensuite s'assurer que rien ne se touche.
J'ai poussé le vice à faire couler de la cire pour isoler les fiches.
Bien vérifier également que la fiche RCA n'entre pas en contact avec les languettes.

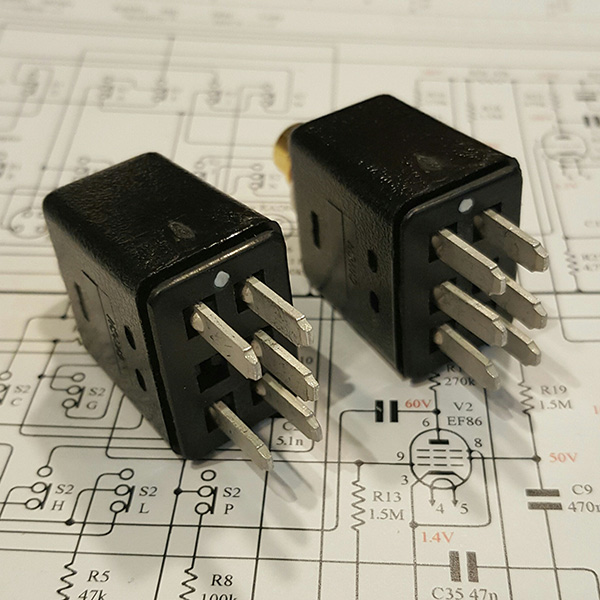

Ajout des repères de sens comme à l'origine :

Jones plug 05.jpg (145.97 Kio) Vu 2285 fois

J'ai placé plusieurs rondelles sous le RCA pour gagner un maximum de place à l'intérieur et éviter tout contact.

Jones plug 06.jpg (167.87 Kio) Vu 2285 fois
