Bonjour à tous,
Voici une petite présentation d'une enceinte 3 voies à haut rendement avec pavillon très peu connue par chez nous. Une sorte de Klipsch à la sauce japonaise...
Développée et commercialisée en 1968 par Onkyo, elle a ensuite certainement été refabriquée pour Toshiba en 1970 et représentait en quelques sortes le fer de lance de la marque à son époque avec sa grande soeur la SS-51 (une rareté absolue en 4 voies).
D'un point de vue historique, cette série est certainement l'ancêtre et la base de ce que Onkyo a développé pas la suite avec l'illustre gamme "Sceptre".
Les infos à son sujet sont rares sur le net, certainement une diffusion assez confidentielle sur le marché européen ou ailleurs...En tous les cas, ce modèle est passé sous les radars...
Je les ai récupéré dans leur jus et complètement d'origine, mais malgré une boiserie demandant a être rafraîchit et comportant quelques griffes, l'équipage mobile était en très bon état, néanmoins certains condos ne répondent plus vraiment aux spécificités... à mon grand étonnement ça joue déjà bien
Spécifications techniques

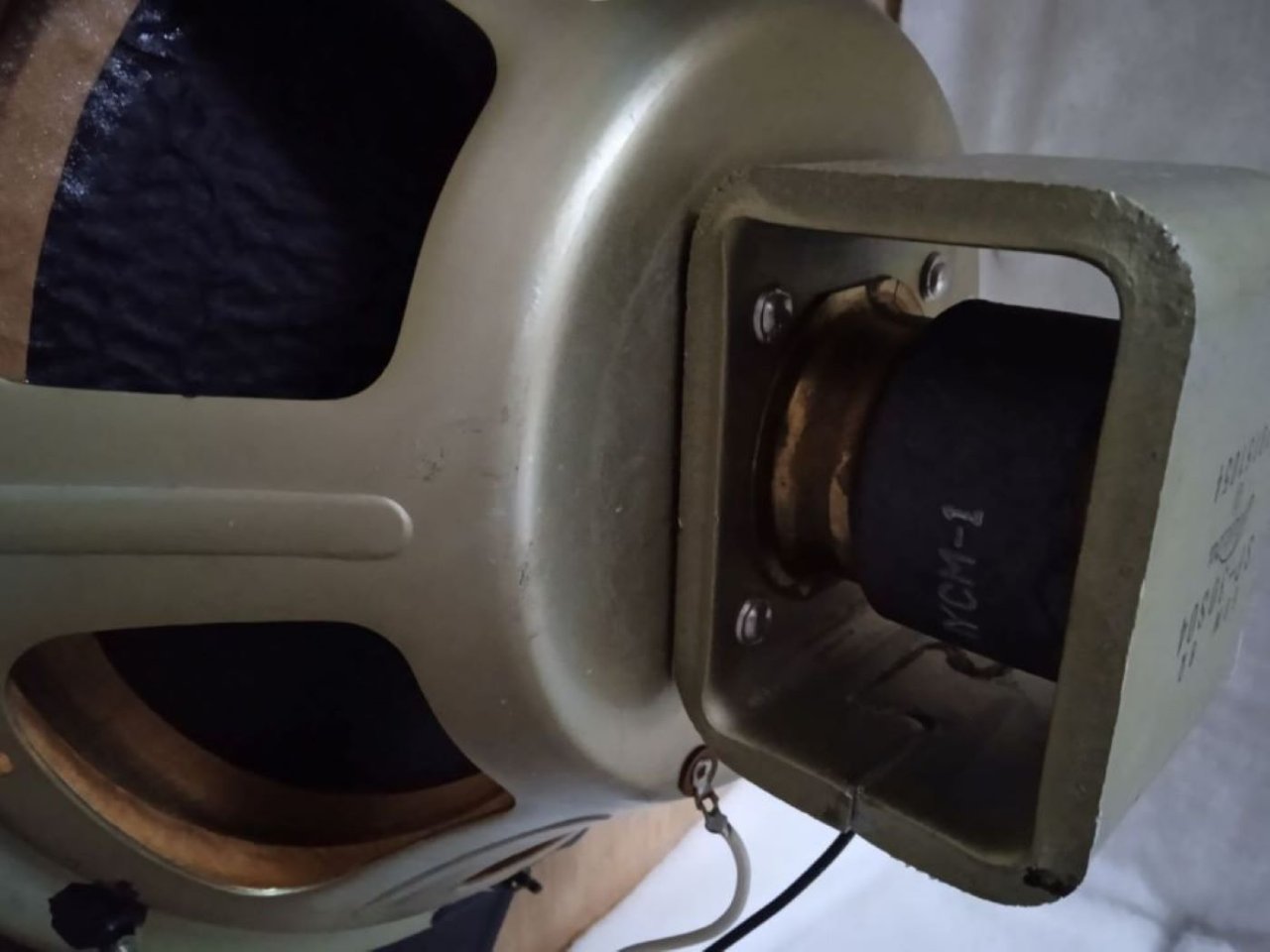

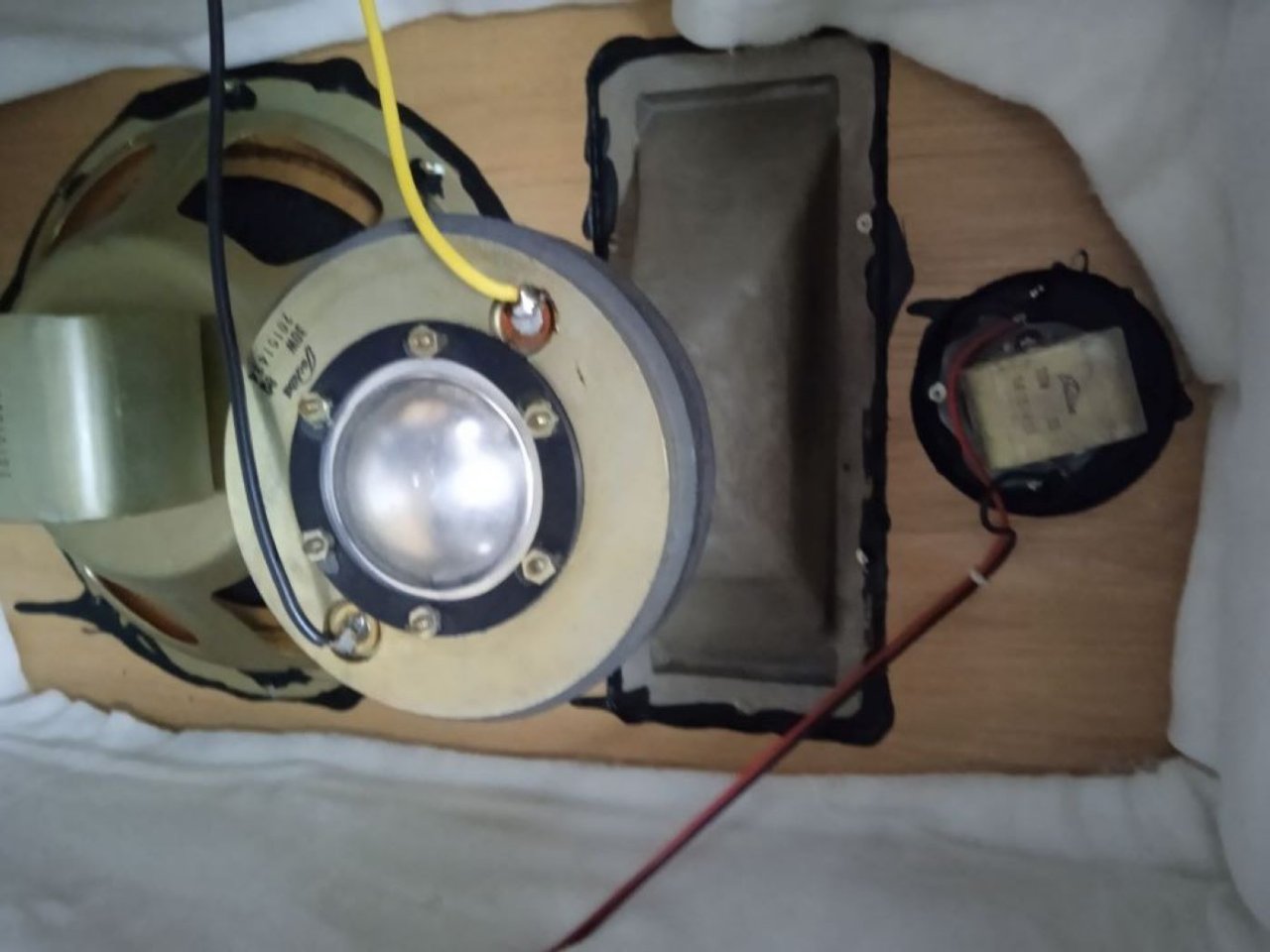

Unité utilisée: Un boomer de 30 cm de type conique avec aiment Alnico
Un pavillon à compression de type "Squawker"
Un pavillon à compression de type "Tweeter"
Bande passante de reproduction: 30Hz-20kHz
Entrée nominale: 30 Watts
Entrée maximale: 60 Watts
Impédance: 8 Ohms
Rendement: 98db/ W
Fréquence de coupure: 700Hz -5kHz
Volume de charge: 80 Litres type "clos"
Dimensions extérieures: Largeur 420mm - Hauteur 720mm - Profondeur 390mm
Poids: 23 Kg
IMG_20230309_162302 (4).jpg (159.09 Kio) Vu 10622 fois
Modifié en dernier par Audio indus le dim. 31 mars 2024 13:37, modifié 17 fois.

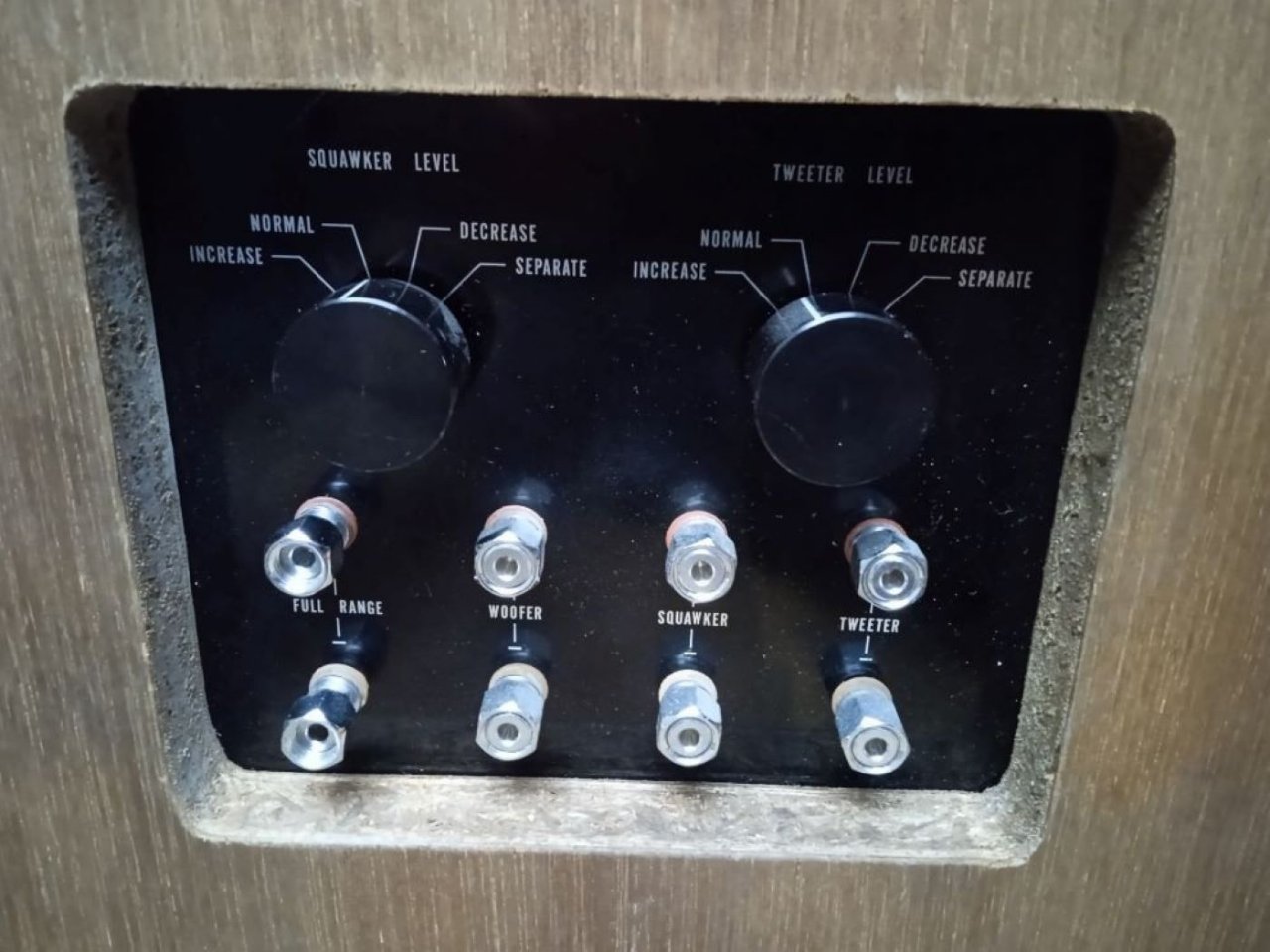

Le bornier arrière avec la possibilité d'amplifier en " Full Range" ou pour chaque voies séparées avec potards de réglage du niveau.

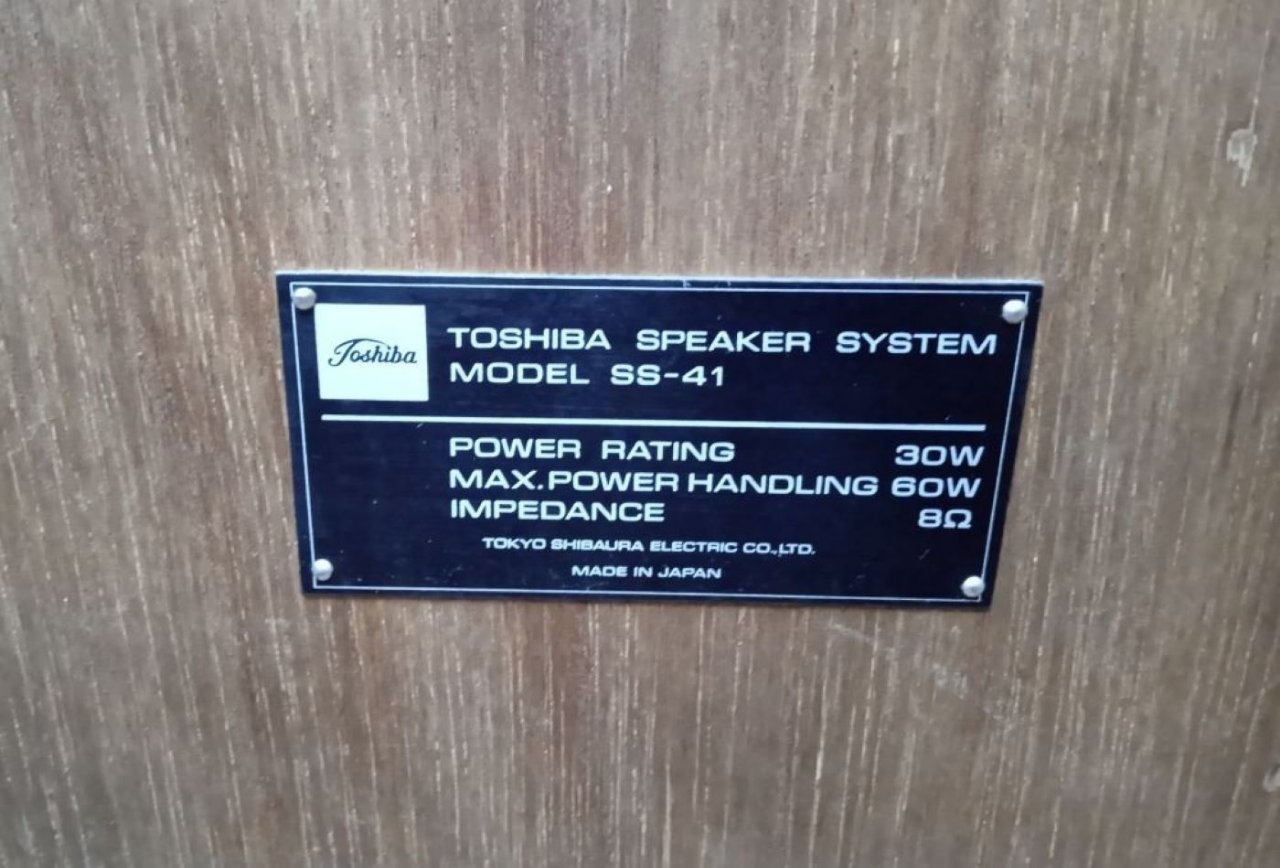

IMG_20230309_164549 (2).jpg (147.34 Kio) Vu 10614 fois

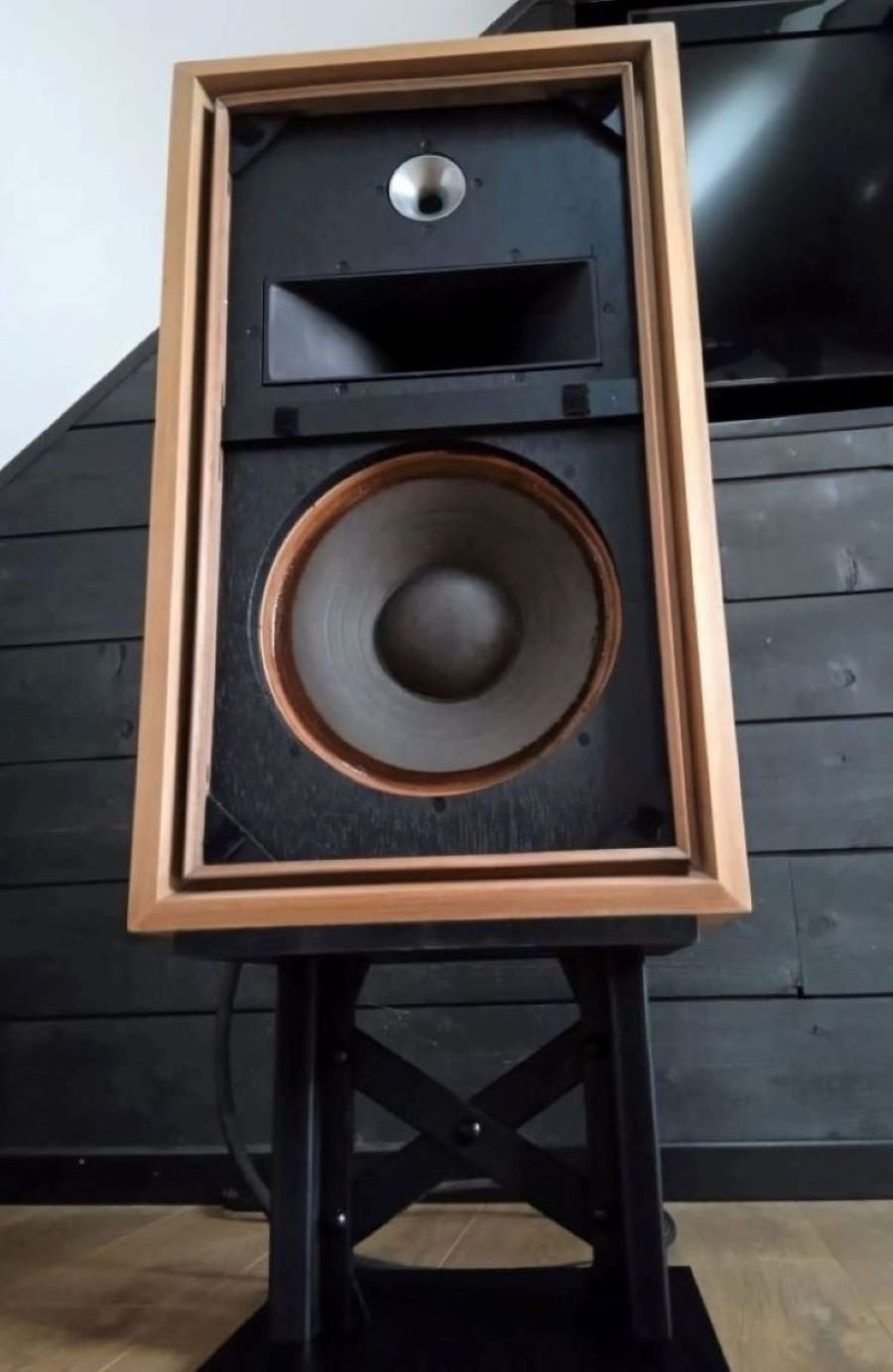

Les voicis, après une petite cure de rafraîchissement. Reste à ressouder les nouveaux condensateurs, car les anciens n'étaient plus dans les spécificités.
Bonjour

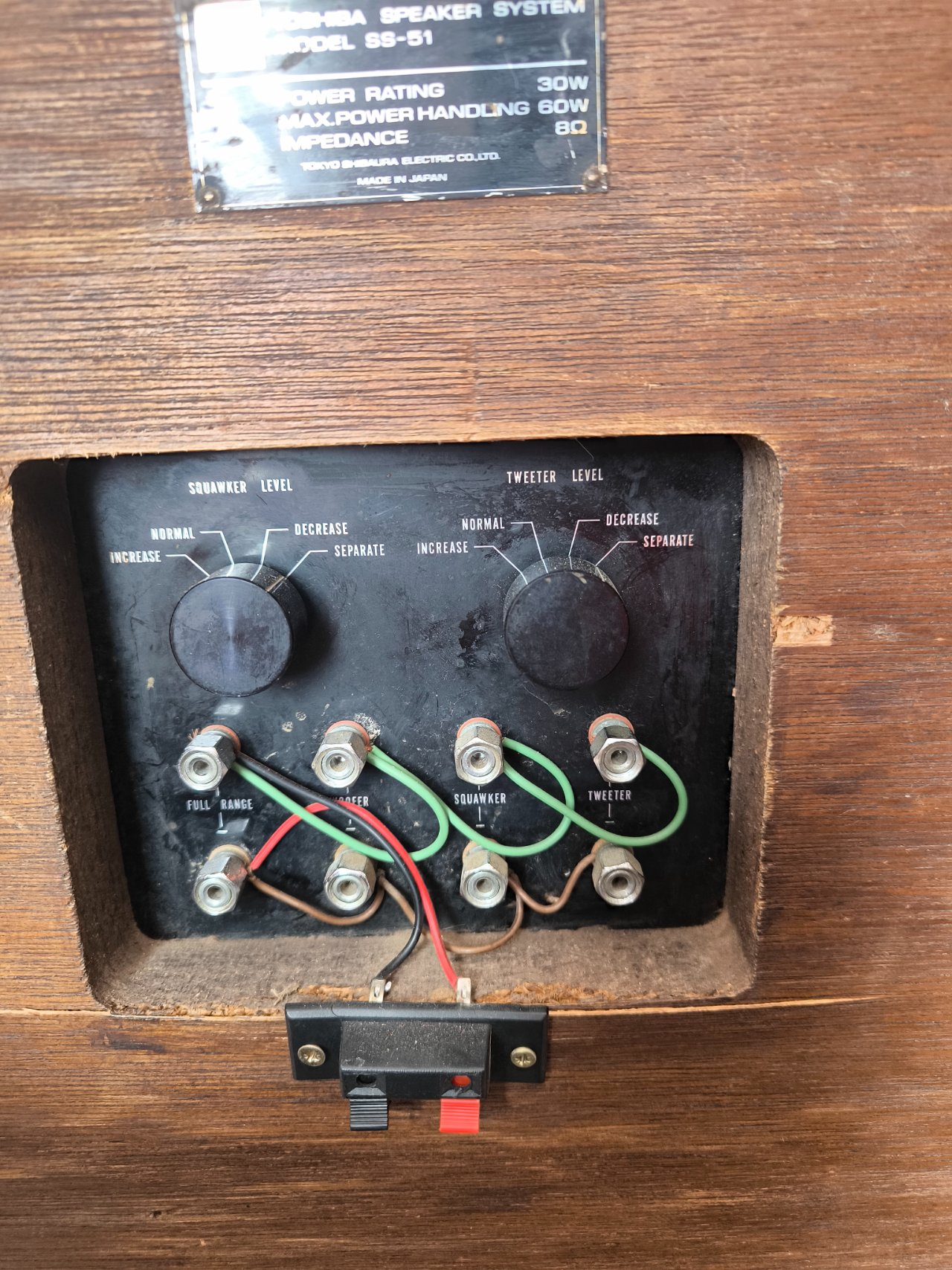

Je viens de récupérer des Toshiba SS-51. Le filtre sur mes enceintes est identique au filtre Toshiba SS-41. Je ne sais pas comment brancher mon ampli. Dois-je les brancher directement sur le bornier Full Range. Lorsque je les ai récupéré il y avait des fils qui reliaient le bornier Tweeter, au Squawker au woofer ( sorte de pont). Cela voudrait il dire que le filtre sur les enceintes ne fonctionne pas? A qoui sert les potentiomètre "Increase - Normal - Decrease - Separate".
Merci énormément pour votre aide.
Bon Dimanche
Tel que ta photo le montre, tu as mis tous les haut-parleurs en paralléle. Il faut absolument que tu démontes les straps vert et marron que tu as installé..... et surtout que tu consultes et comprennes le mode d' emploi posté plus haut dans ce sujet.
Ne les branche surtout pas tel que .... tu risquerais de griller très rapidement les haut-parleurs de médium et d' aigu.
Je te conseille de mesurer chacun des haut-parleurs de médium et d' aigu avec un ohmètre ..... en espèrant qu' ils ne soient pas grillés.
Pour cette mesure, il faut mettre les contacteurs sur "separate".
Ce sont des enceintes adaptées à une possibilité de multi-amplification.
En mono-amplification (comme dans ton cas), tu dois positionner les deux sélecteurs sur "Normal" et connecter ton ampli sur "full range".
+1
surtout pas d'usage en l'état
en espérant que les dégâts ne soient pas déjà faits ( tweeter et compression grillés)
Toshiba les a conçues pour une vrai amplification active avec 3 canaux d'amplis + filtre actif par enceinte ou l'usage classique avec le filtre passif du bord en les branchant par les bornes "full-range" sans aucun strap présent
Rien à voir avec bien des enceintes actuelles qui ont la section grave reliée à la section médium-aigu par des ponts pour permettre un bi-câblage ou une bi-amplification "passive" ( pas de filtre actif) qui reste sans grand intérêt

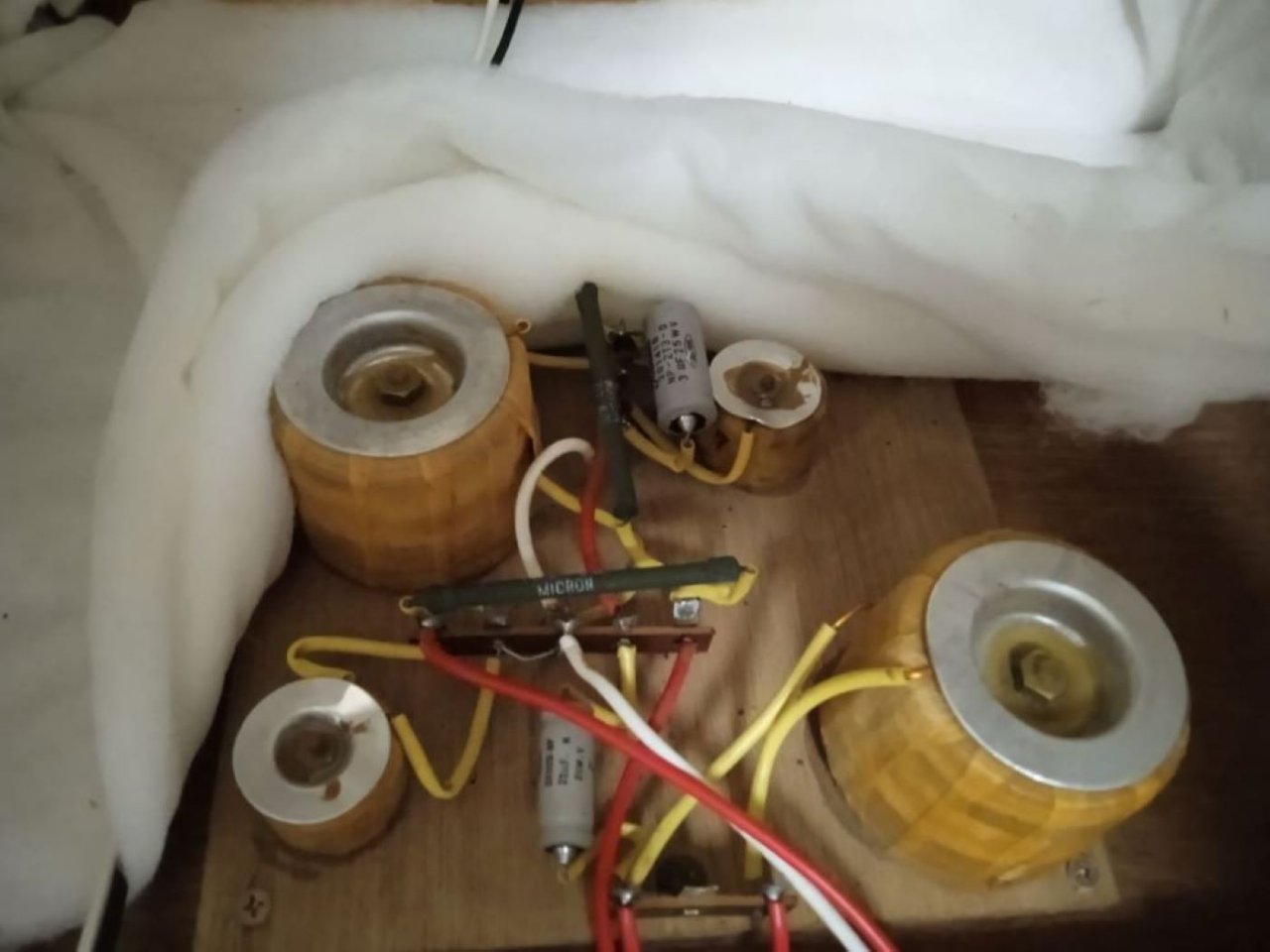

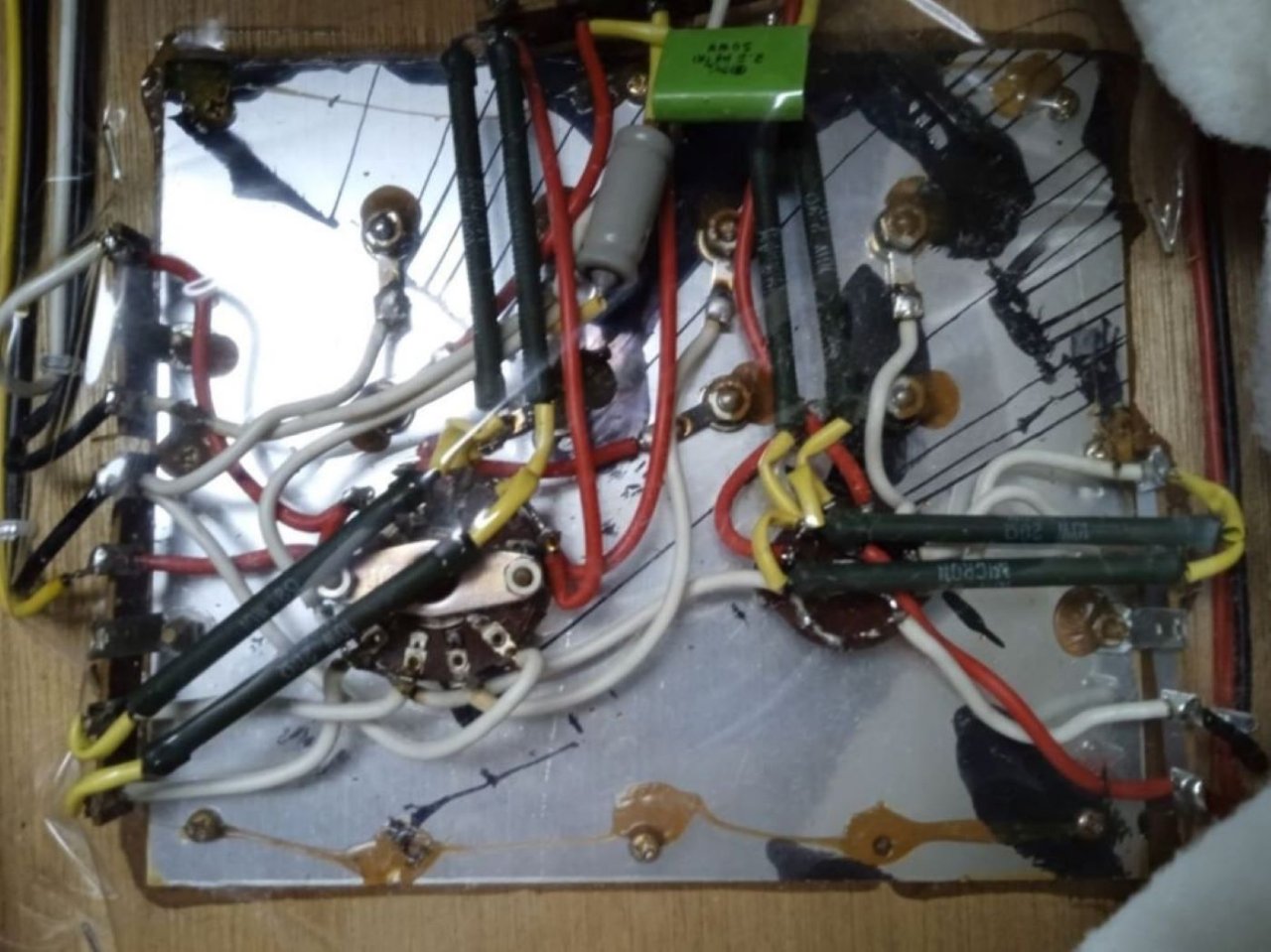

Bravo pour cette belle acquisition !! La SS-51 fait partie de ces enceintes particulièrement rares et surtout pas donné pour l'époque. Il est difficile de dire si le filtre interne est encore en configuration d’origine ou s’il a été ajusté au fil des ans, mais il est toujours protégé à l’intérieur par un film plastique transparent, maintenu par des agrafes sur tout le pourtour. Vu l'âge, il est plus que probable que les condensateurs seront tous à changer, mais la différence sera flagrante sur le résultat. Garde les précieusement.

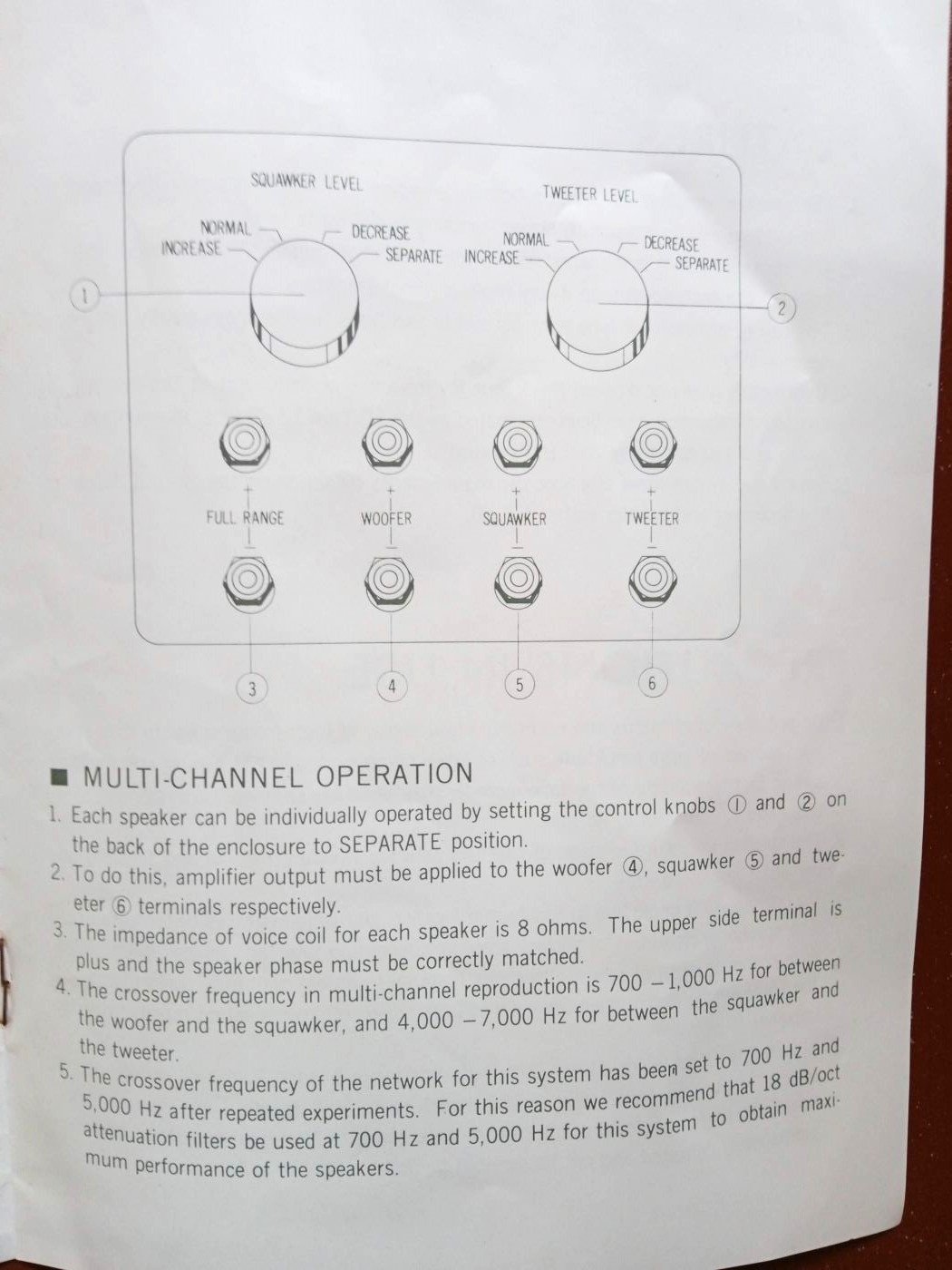

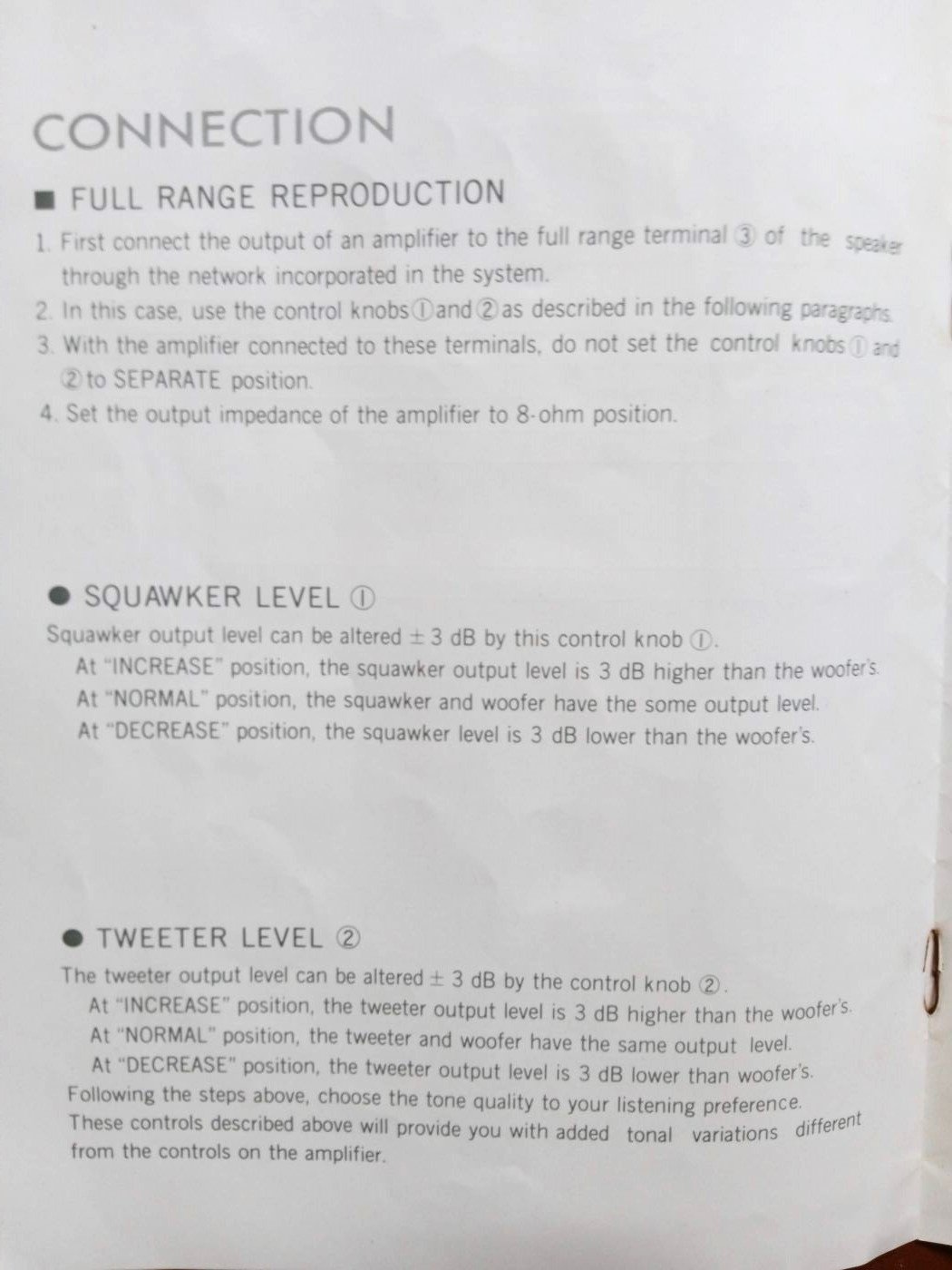

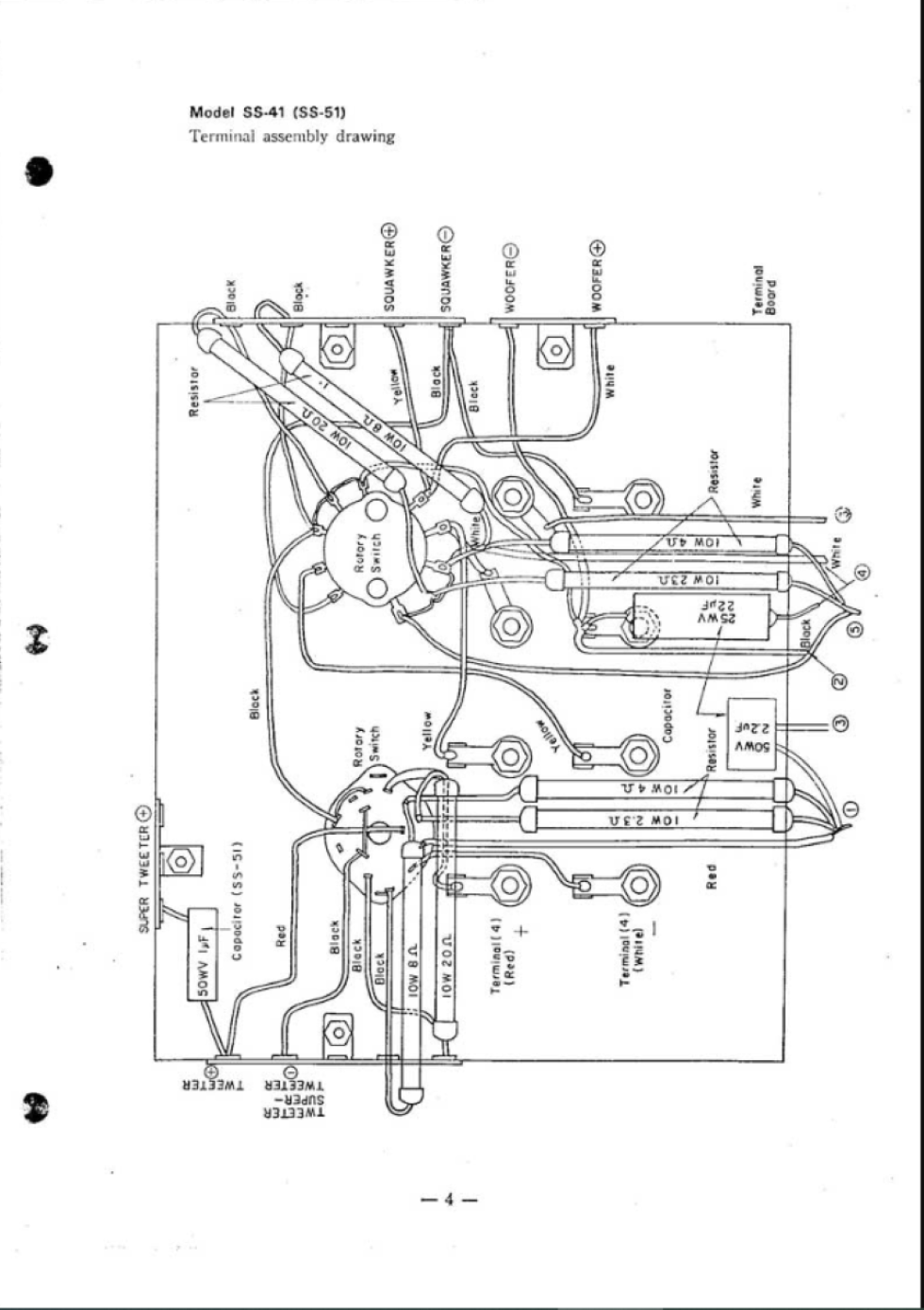

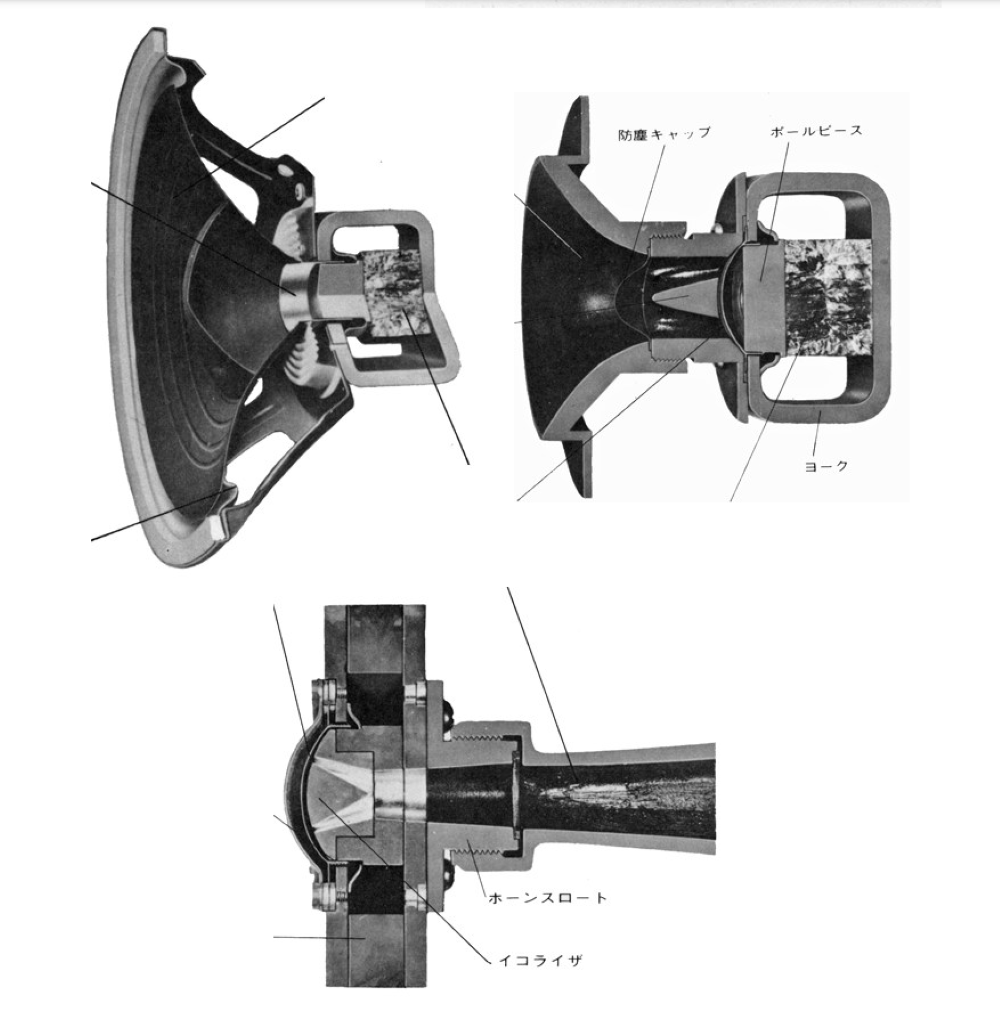

Je joins le petit descriptif du manuel d'utilisation.
Bonjour
Tout d'abord merci pour vos réponses très nombreuses qui m'ont vraiment éclairé sur le fonctionnement de ce filtre.... En effet le tweeter et super Tweeter ne fonctionnent, ils sont grillés. En réalité et en me plongeant plus profondément et en enlevant la grille des enceintes, j'ai constaté que ces 2 HP n'étaient pas ceux d'origine mais uniquement 2 HP très basics.
J'ai en ma possession 2 HP ONKYO achetés il y a longtemps en stocks .. je me disais que peut être je pourrais les utiliser pour remplacer ceux d'origine.... Mais je serais peut être dans l'obligation de modifier les trous des HP existants.
Mais avant de me lancer dans cette transformation j'aimerais votre avis.... Compatibilité, utilité et sonorité.

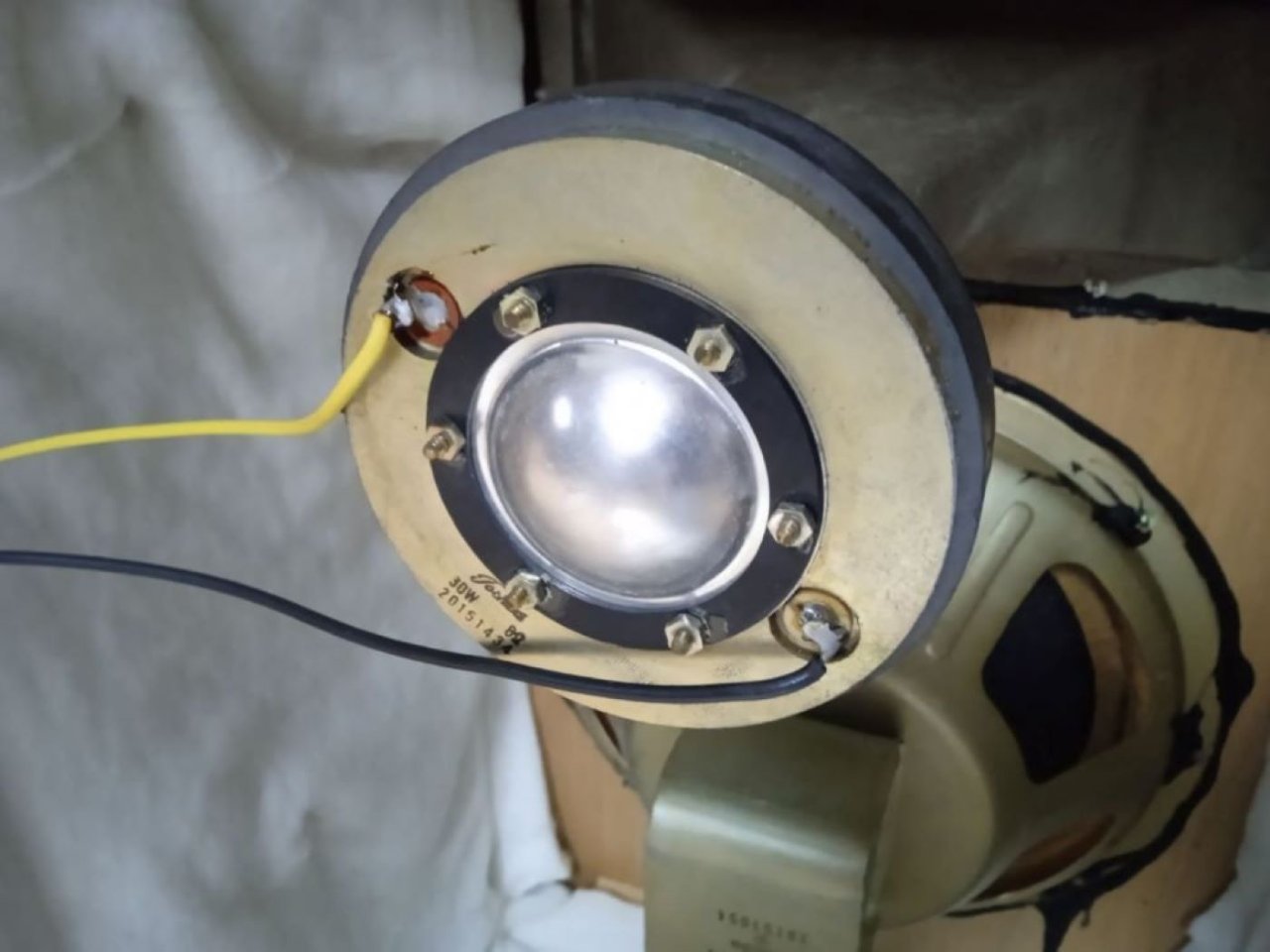

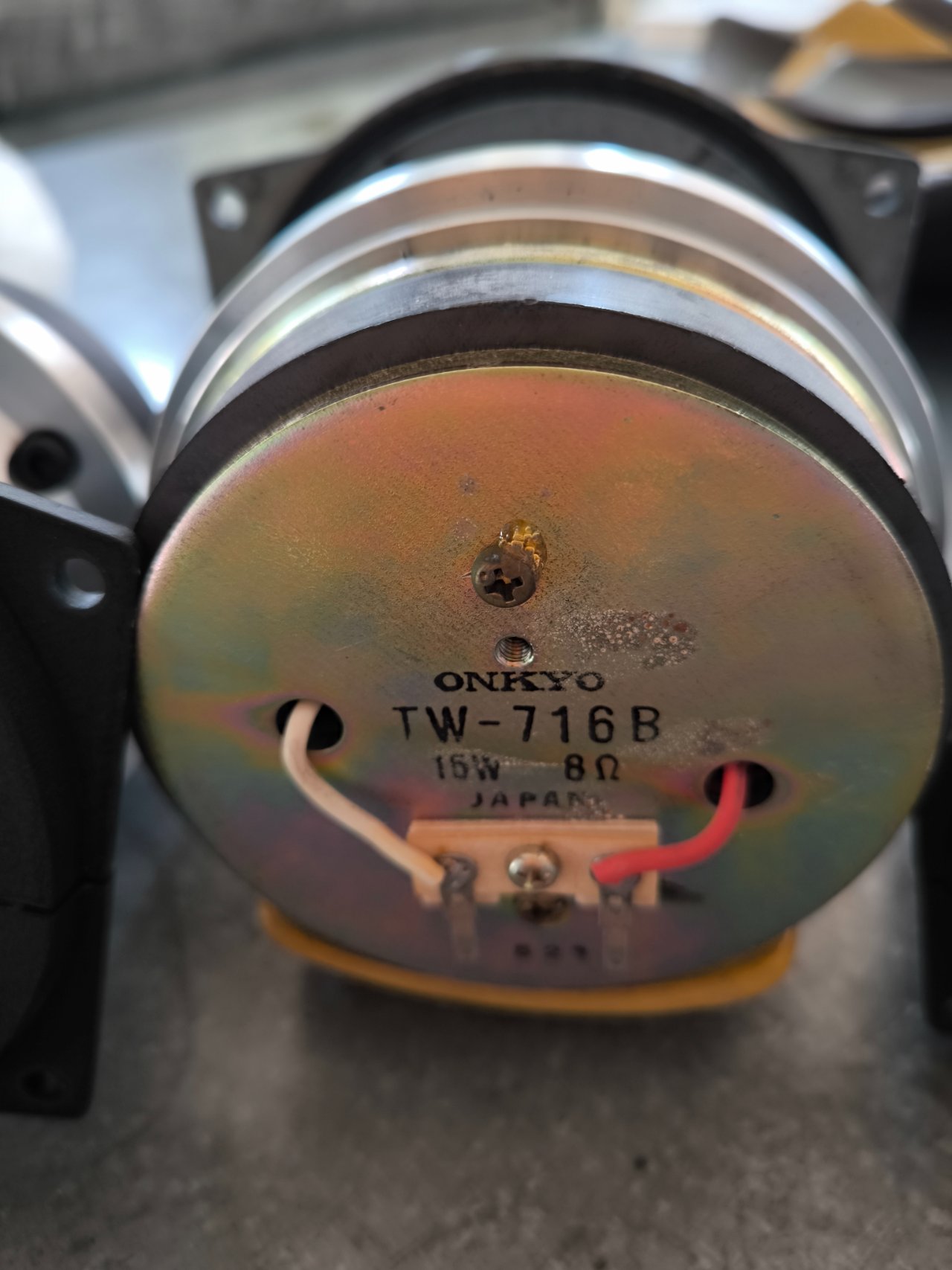

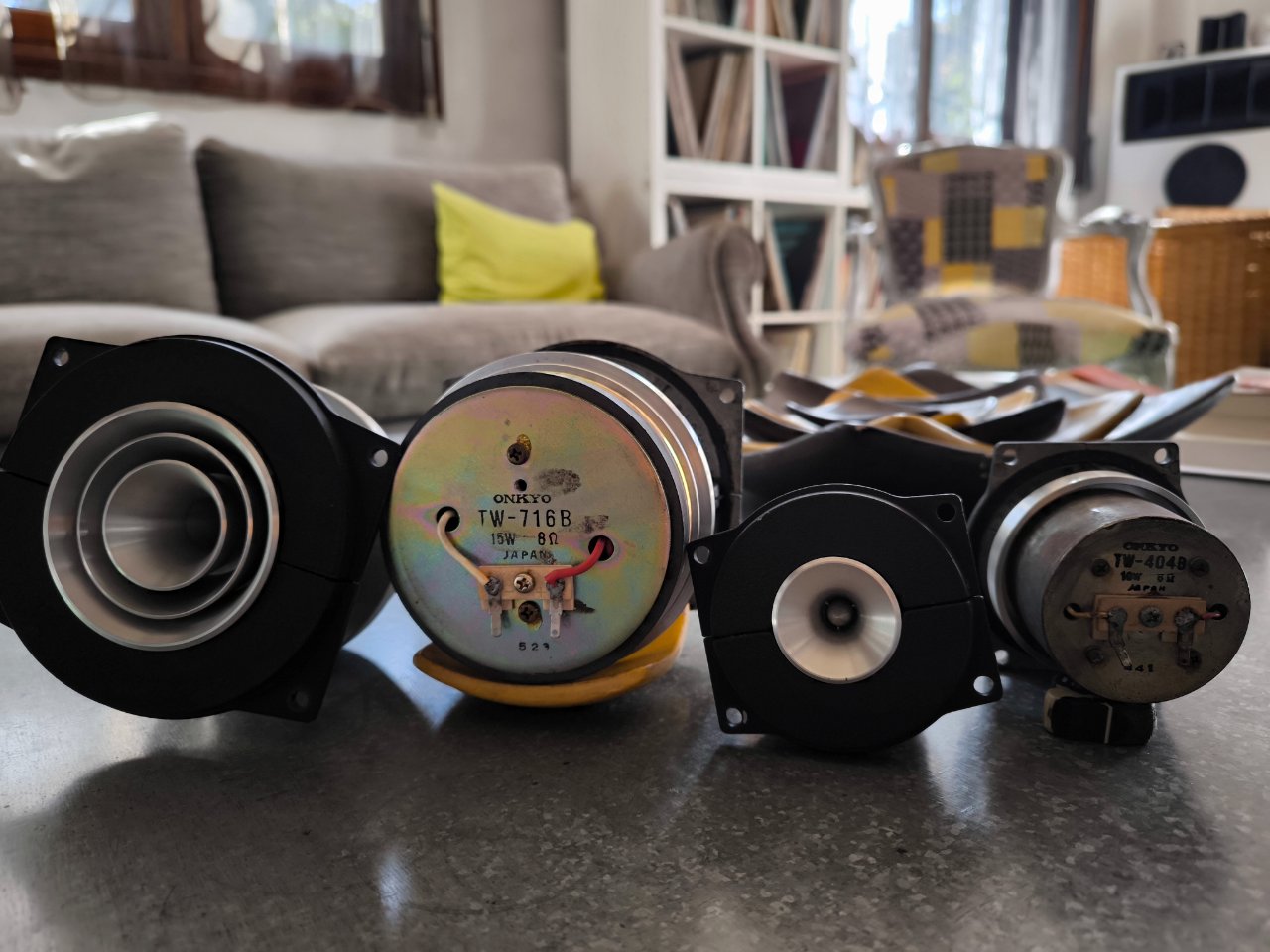

Voici la photo des HP ONKYO en ma possession
En tous les cas, c'est du 8 ohms et le rendement de ton tweeter et super tweeter est élevé. Ça pourrait coller, il faut essayer, d'autant plus que ces 2 éléments sont de très belles qualités et appartenaient à la série "Sceptre" de chez ONKYO.
La SS-51 et 41 étaient des modèles précurseurs à l'époque, développés dans le même esprit qui ont justement amené à la série Sceptre, donc pourquoi pas.
