Philips CD 473

[Kami]

Bonsoir, bonsoir,

Je viens vous présenter ma dernière acquisition qui ne figure pas encore dans la liste des lecteurs CD présentés sur le forum : une Philips CD 473 de 1987-1988 dans sa version 473/00 donc équipée d'un bloc optique CDM-2.

Parfaitement fonctionnelle lorsque je suis allé la chercher chez son vendeur, j'ai malgré tout entrepris de la démonter pour un petit nettoyage et j'en ai profité pour refaire toutes les soudures qui étaient devenues ternes avec le temps (ça m'évitera de tout ré-ouvrir pour chercher une soudure sèche dans quelques temps).

Elle est donc équipée d'un bloc CDM-2 (le vendeur pensait que c'était un CDM-4 !).

Mécanisme CDM-2 (galet presseur ouvert) [1280x768].JPG (157.48 Kio) Vu 19635 fois

Avant le démontage, remise sous tension dans mon bureau et là, grosse surprise : un bruit de casserole pendant la lecture du CD !!!
Ca commence bien, d'autant que je l'avais écouté à la va-vite chez son ancien propriétaire et dans un environnement plutôt bruyant qui avait du masquer ce défaut.
Je rappelle donc le vendeur qui m'affirme n'avoir jamais prêté attention à ce bruit et, de bonne fois, il démonte une CD 371 qu'il avait en stock pour comparer le montage de nos mécanismes respectifs. Une rapide inspection a montré que le mécanisme en plastique blanc guidant le galet presseur de sa 371 était graissé avec une graisse rouge alors que le mien était totalement sec.

Ni une, ni deux, je sors la boite de graisse rose (un vieux reste de mon vélo de route) et j'en applique un petit pois sur le mécanisme en question : : plus un bruit

Petit truc à noter au cas où vous auriez ce genre de problème...

Place aux photos du remontage :

Remontage - étape 1 (capot inférieur vide) [1280x768].JPG (147 Kio) Vu 19635 fois

Remontage - étape 2 [1280x768].JPG (192.97 Kio) Vu 19635 fois

Remontage - étape 3 [1280x768].JPG (208.47 Kio) Vu 19635 fois

Remontage - étape 4 [1280x768].JPG (210.72 Kio) Vu 19635 fois

Remontage - étape 5 [1280x768].JPG (196.6 Kio) Vu 19635 fois

Remontage - étape 6 [1280x768].JPG (227.07 Kio) Vu 19635 fois

Remontage - étape 7 [1280x768].JPG (211.08 Kio) Vu 19635 fois

Dans le prochain épisode, je posterai les photos des différentes cartes qui composent cette platine...

[hoplat]

Bonne petite platine, quelle différence avec la 471 sinon le réglage du volume de casque?

[Kami]

A priori, la 471 n'est sorti qu'avec le CDM-4/11.
L'afficheur est différent, la 471 ne dispose que des sorties audio G/D (pas de sortie numérique) et il y a, effectivement, une sortie casque à volume réglable en plus sur la 473.

La 473 dispose aussi d'une fonction FTS (Favourite Track Selection) avec des touches supplémentaires sous l'afficheur qui permettent de sélectionner ses pistes préférées sur les CD. Lorsqu'on remet ce CD par la suite, il est automatiquement reconnu et seules les pistes préférées sont jouées

[Kami]

Comme promis, quelques gros plans des éléments qui composent la 473 :

La carte principale :

PCB principal (côté composants) [1280x768].JPG (241.55 Kio) Vu 19586 fois

La carte "affichage" et boutons de commande des diverses fonctions :

PCB affichage et commandes [1280x768].JPG (180.68 Kio) Vu 19586 fois

La carte de sortie audio :

PCB sorties audio [1280x768].JPG (199.09 Kio) Vu 19586 fois

[hoplat]

Un autre Yves

[Yves]

Un autre Yves

Salut Jean-Luc.

Tut-tut-tut le transformateur n'est pas traité contre la rouille . . . . pas bien ! ! !

[chartz]

Il ressemble comme deux gouttes d'eau à mon CD582...

Je ne comprends pas, il y a une carte sortie son variable exprès pour la télécommande ?

[Kami]

Yves est un grand démonteur-nettoyeur aussi ? Dans ce cas, c'est vrai que pour le transfo, je ne pousse pas le traitement aussi loin

@ chartz : les RCA des sorties audios (G-D) sont sur une carte séparée mais rien de variable.
Sur la carte principale, il y a une sortie numérique et une entrée+sortie pour un module externe de télécommande (quand le lecteur est situé à un endroit où il ne capte plus le signal de la télécommande, ça permet de disposer d'un module déporté).

[chartz]

Curieux, car la carte est câblée comme la mienne, et elle est déjà équipée d'un circuit de sortie (les 2 5532 bien visibles sur la carte, avec leurs condensateurs de sortie... A quoi sert donc la carte additionnelle ?

[Yves]

Yves est un grand démonteur-nettoyeur aussi ? Dans ce cas, c'est vrai que pour le transfo, je ne pousse pas le traitement aussi loin

Bonsoir Kami

Je reconnais, je suis un grand malade ! ! !

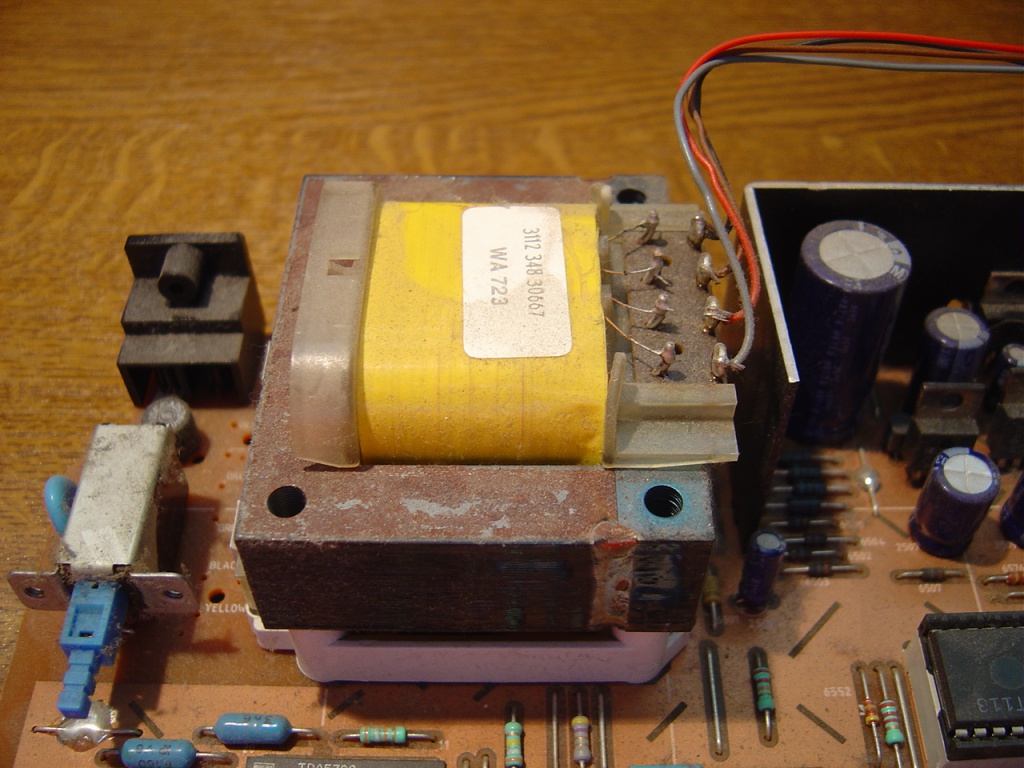

Voici deux photos sur une autre CD473, avant et après l'opération, ce traitement est effectué avec un "stop rouille" (une sorte de laitage liquide comme de l'eau), cette opération n'est pas sans résultats positifs : meilleure stabilité à l'humidité éventuelle (tout le produit est véritablement aspiré comme une éponge par le ferraillage du transfo), aucun bruits parasites . . . . et c'est plus propre, protège l'ensemble d'un retour de rouille durable . . . . bref que du bonheur ! ! !
