Sanyo plus series C20

[Aurel05]

Bonsoir
Je présente aujourd'hui un autre élément de la sanyo plus series, le préamplificateur plus C20. Il a été construit par Sanyo dans les années 81-82, il pèse 2kg, mesure 298(L) par 44(H) par 230 (P).
En premier, quelques données techniques de la notice :
[*]Phono :
- sélection de la cellule entre MM et MC (bouton en façade avant)
- En MM : 2.5 mV de sensibilité pour 47 k ohms d'impédance, niveau de surcharge à 200 mV (rms) et un rapport signal bruit de 75 dB (à 2.5 mV)
- En MC : 0.1 mV de sensibilité pour 100 ohms d'impédance, niveau de surcharge à 8 mV (rms) et un rapport signal bruit de 65 dB (à 0.1 mV)
- Réponse en fréquence : 0.5 dB (RIAA 20 Hz à 20 kHz)
[*]Tape : présent en double sur l'appareil avec la fonction copie pour copier une cassette vers l'autre :
- Sensibilité 150 mV
- 47 k ohms d'impédance
- Rapport signal bruit : 90 dB
- Réponse en fréquence : 0.5 dB (20 Hz à 20 kHz)

[*]Tuner : on choisit entre cet appareil et le phono
- Sensibilité 150 mV
- 47 k ohms d'impédance
- Rapport signal bruit : 90 dB
- Réponse en fréquence : 0.5 dB (20 Hz à 20 kHz)

[*] Sorties
- REC (pour les 2 tape) : 150 mV, impédance 270 k ohms
- PRE OUT (amplificateur) : sensibilité 1 V, impédance 47 k ohms
[*] En général :
- Distorsion harmonique : 0.009% (de 40 Hz à 16 kHz)
- Alimentation : 220 V (pas de sélecteur de tension)
- Consommation 6W

Vous êtes toujours là ?

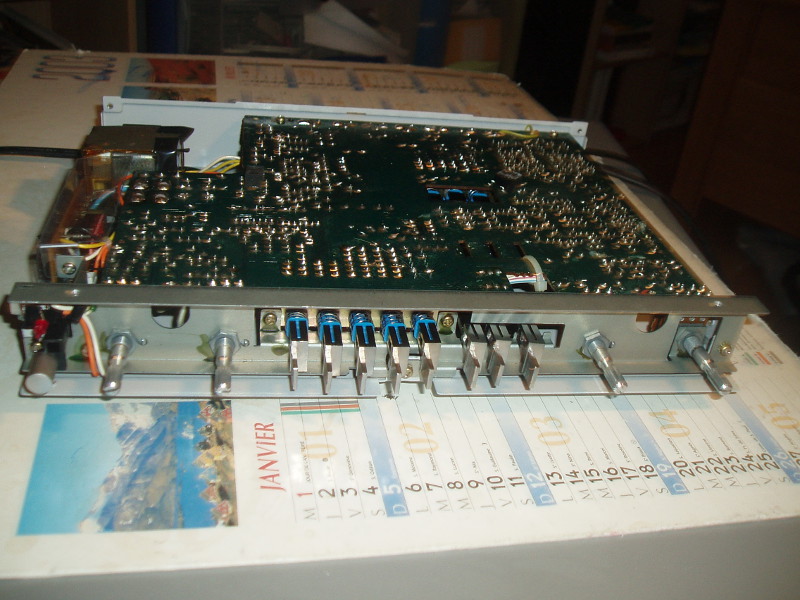

Bien, je vous propose de suivre le guide à présent. On va commencer par des photos intimes du préamplificateur, plus précisément une vue de la carte principale :

La carte principale, avec la carte contenant l'interrupteur secteur à droite


Alors, de gauche à droite, on a : le potentiomètre de volume, celui de balance, le sélecteur du type de cellule (MM ou MC), la touche de sélection phono, celle de sélection tuner (une seule peut être enfoncée), puis se trouve le bouton d'activation de la copie, le sélecteur Monitor 1, celui du Monitor 2, puis on peut activer le Loudness, et le Subsonic, enfin on peut régler la proportion d'aigu puis de grave et enfin le bouton d'alimentation se trouve tout à gauche avec la loupiote qui témoigne du fonctionnement. A l'arrière on voit les prises RCA et l'entrée du câble secteur.
Pour alimenter tout ce monde nous apercevons un petit transformateur à double secondaire

Le petit transformateur


Et c'est déjà fini pour les photos intérieurs
Passons à quelques vues plus générales :
En cours de remontage, on remarque le transformateur n'est pas blindé (peut être une amélioration à faire )

Vue en cours de remontage


Les boutons de potentiomètre :

Les boutons de potentiomètre

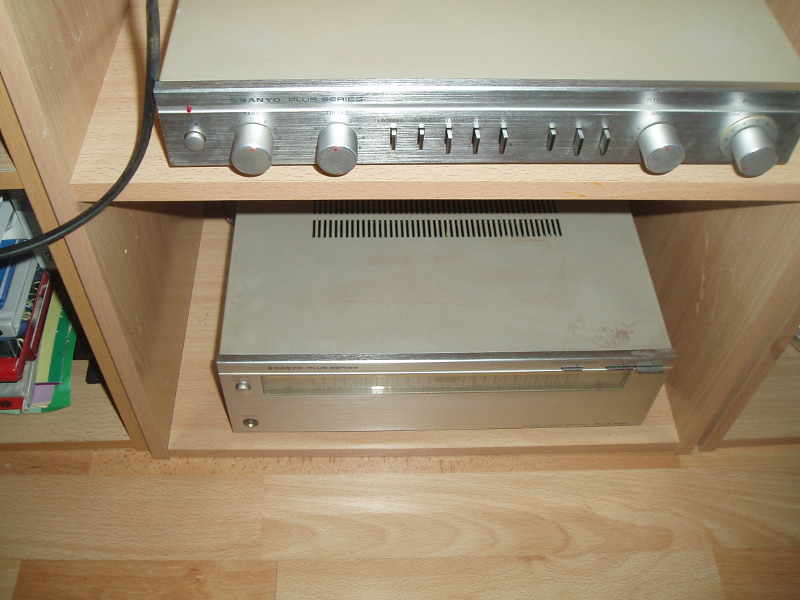

Et voici deux dernières photos du préamplificateur remonté et remis dans son meuble :

Une fois remonté


Dans son meuble, au dessus du P20


Et voilà, c'est terminé, il ne reste plus qu'à écouter :
Le son est e bonne qualité, le P20 l'aide à restituer fidèlement la musique, un régal. Les photos sont issues d'un démontage suite à toute petite panne (soudures cassées), le patient se porte bien.
Bonne nuit
Ps : je suis désolé pour la piètre qualité des photos
