Ortofon T-30

[dylanjumpman]

Merci à tous pour les infos et le partage d'expériences

J’essaierai donc dans un avenir plus ou moins proche de contrôler ce sélecteur.

[Charly]

Bonjour

Ayant acquis récemment un exemplaire de ce step-up, je vais commencer par mettre quelques photos de mon exemplaire, et vous en montrer quelques entrailles. J'avais effectivement un défaut sur une voie : un contact défectueux par intermittence.

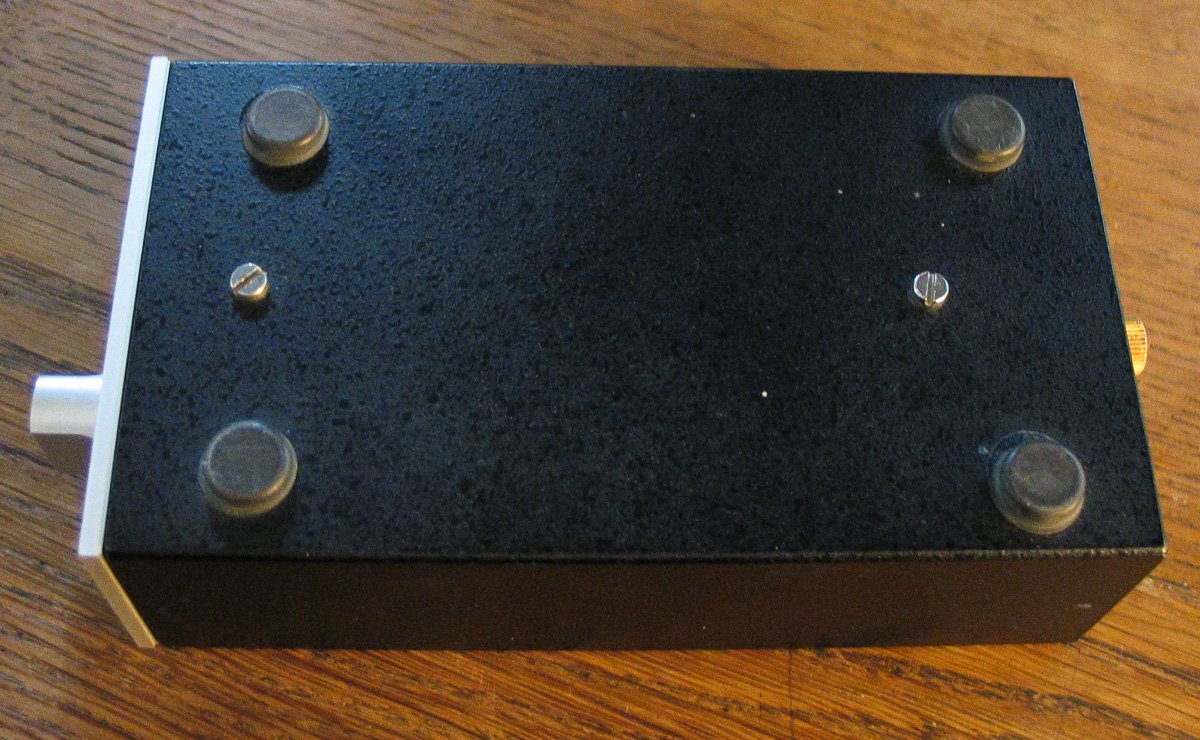

Le démontage commence par les deux vis sous le boitier :


Ensuite tout l'ensemble intérieur coulisse comme un tiroir et vous obtenez ceci :


Comme dans beaucoup d'autres step-up, la partie amplificatrice est enfermée dans un blindage métallique la protégeant des influence électromagnétiques externes. Cela protège aussi sans doute des "curiosités" techniques ? En tout cas je ne me risquerais à ouvrir ce cylindre.

Le sélecteur est DANS le cylindre, donc si un jour je dois y intervenir, ce sera chaud.

Dans mon cas, mon problème venait d'un fil dessoudé au niveau des connecteurs RCA, donc a peu près accessible :


Ce fut rapidement réparé et il fonctionne parfaitement.

Essayé avec des Denon DL-103 (meilleur rendu sur 24ohms) et 103R (réglée sur 12ohms), ainsi qu'avec une Ortofon MC-10. Avec cette dernière il fonctionne parfaitement, au même niveau que le T-20 que j'ai aussi (présentation à venir).

Avec les Denon je préfère le Fidelity Research FRT-3G, plus transparent et avec un peu plus de gain.

Charly

[Charly]

Rebonjour

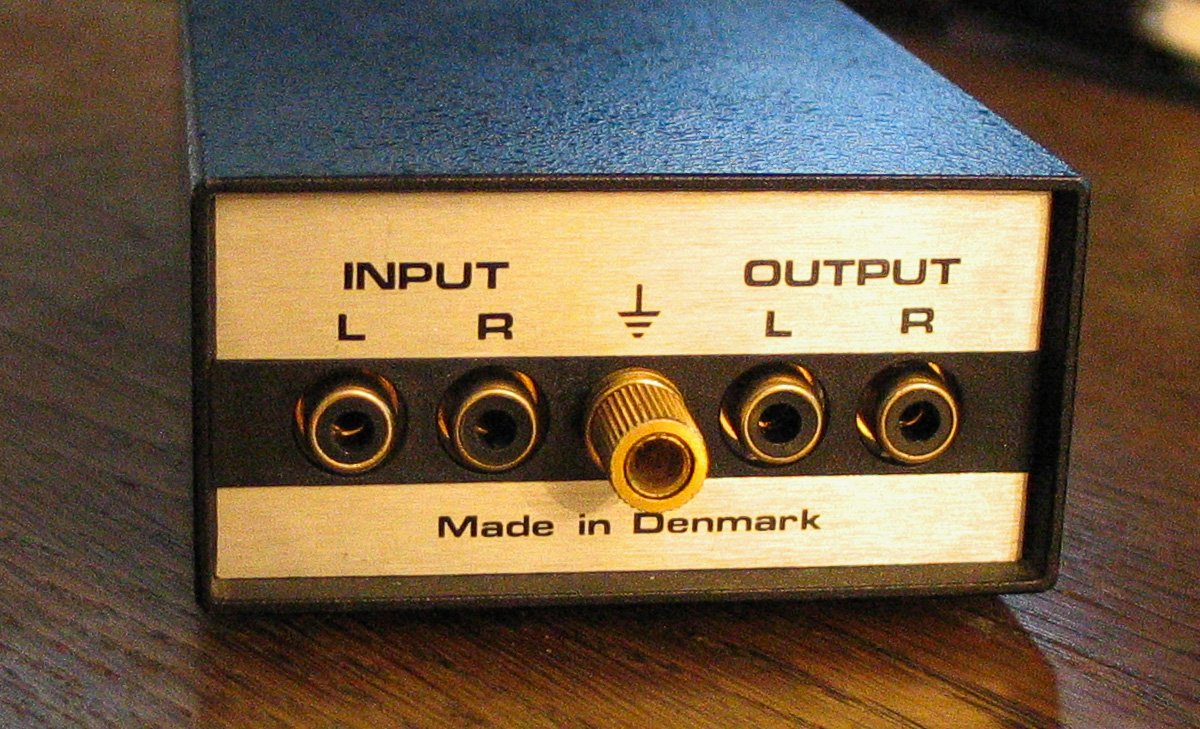

Je rajoute un petit détail technique qui peut être gênant dans certains cas : les prises RCA de cet appareil sont placées au fond d'un trou, et non directement sur la face arrière. Et le trou de passage de la prise RCA est assez petit. Si vous avez des cables RCA munis de gros blindage ou isolation jusqu'au bout de la partie cuivrée, alors les connexions sont difficiles voire impossibles à faire.

Charly

[Charly]

Bonjour,

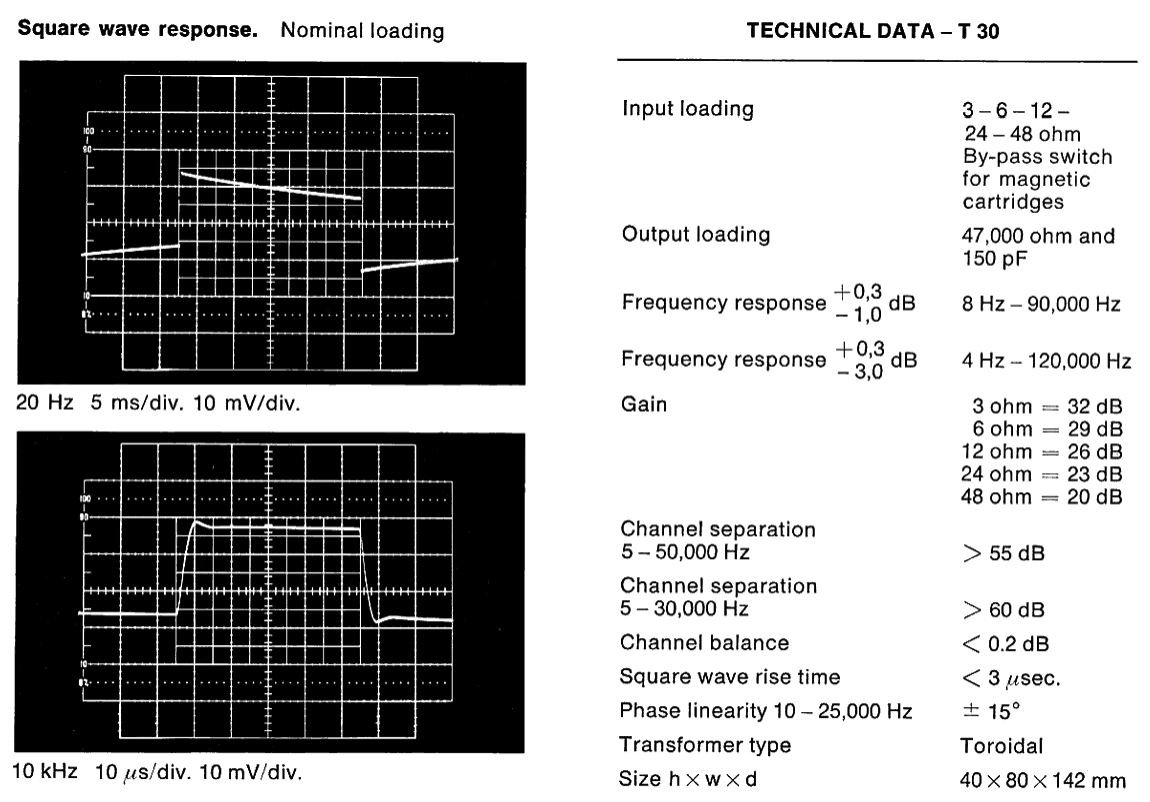

Je rajoute ici les spec techniques de ce transfo issues de la documentation du constructeur :


Charly

[Charly]

Bonsoir,

Quelqu'un aurait-il le document cité dans le 1er post par dylanjumpan : http://ortofon.com/images/stories/Histo ... former.pdf

Le site Ortofon ne propose plus ce document semble-t-il et je ne le trouve pas en ligne. Peut-être est-ce simplement le manuel utilisateur, auquel cas il se trouve sur vinylengine...

Merci pour vos informations.

Charly

[Klemp]

Lien modifié

[Charly]

Merci !
