Quad 405

[phil du 95]

Bon courage Cédric !
mais tu vas bien le remettre en route cet ampli!(bien moche d'ailleurs .. )

[Clavette]

Et on commence le démontage! Ce qui est bien chez Quad, c'est que pour une fois on dirait que ce sont les techniciens qui ont conçu l'appareil et pas les ingénieurs, le démontage est d'une facilité sans nom!

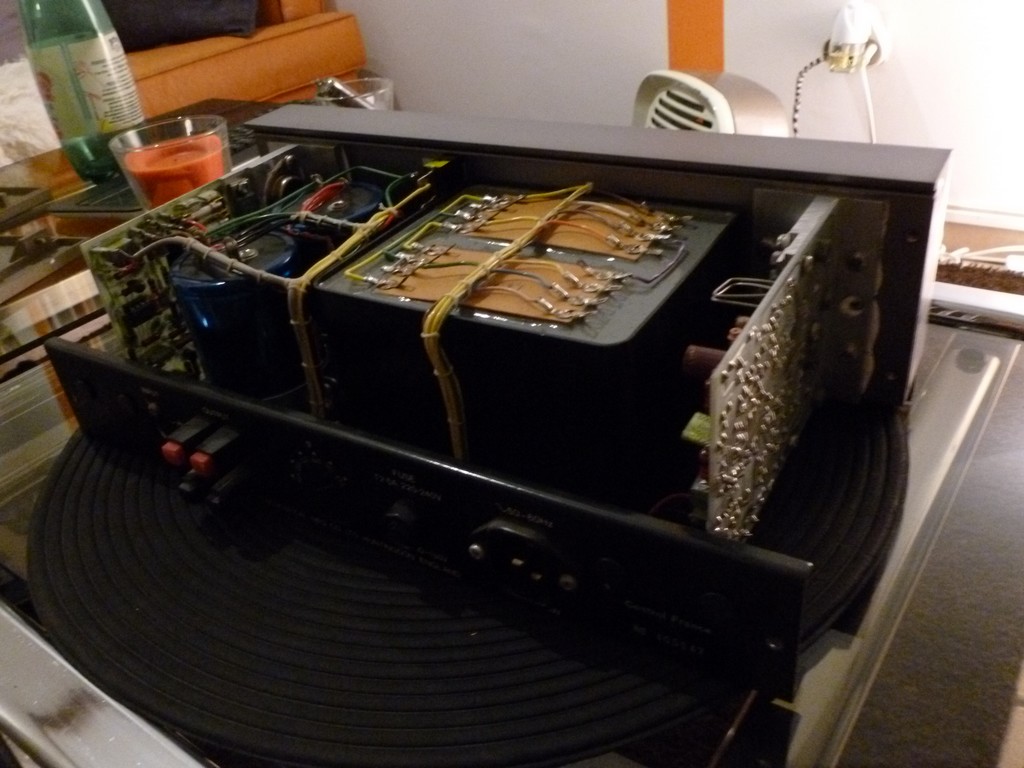

On décapote, et on peut voir de jolies verrues...



Puis on continue.

Le fond, les flancs...


Et enfin les cartes et les condos.


Et on observe...des choses pas très belles. Une carte semble en forme, l'autre moins.





[floderennes]

c'est un malade il a tout cassé mon ampli

[Clavette]

Les Roederstein méritaient d'être changés. Les oranges de 47uF pointaient à 65uF et un ESR bof, pour les rouges, un était en CC et l'autre impossible à mesurer, comme un interrupteur ouvert.

Pour ce qui est des condos d'alims, j'ai fait un petit montage :cpasmoi!:

50x80 pour les originaux, ok à la mesure mais prêt à exploser, à remplacer par des Nichicon 12000uF de 60x35.

Pour adapter, prenez les deux condos et un peu de scotch, puis inserez les dans un support que je ne citerais sinon je serais obligé de vous liquider un par un :mrgreen: On les maintient avec un peu de colle à chaud, puis gravure perso au laser... et on obtient ceci.








[floderennes]

waw

je ne pensais pas qu'on pouvait enfermer ces gros condos, en tout cas ça fait propre, avec les petites gravures et tout et tout

j'en suis gêné quand je vois le boulot fait

[Clavette]

:helloman:

Ca y est il tourne, pas eu trop le temps de l'écouter convenablement ni sur de vraies enceintes.

Photos et petit CR plus tard!

[Clavette]

Pour les photos, faudra patienter un peu, par contre je peux déjà faire un petit CR, mais d'abord les opérations effectuées.

Comme vous l'avez vu, il ne présentait pas très bien ce petit. Il fonctionne aujourd'hui, et plutôt de belle manière.

Remplacement donc de tout les condos, des Nichicon Audio (?) pour l'alim, des Nichicon standard pour les autres, en provenance de chez Dadaelectronic. J'ai par ailleurs remplacé aussi les tantales lié à l'ampli OP, parce que je n'aime pas les tantales, mais aussi parce qu'ils n'étaient pas très frais. Par contre sur ceux ci j'ai mis un plastique d'1µF en //, le tantale n'avait pas été choisi par hasard. Avec ce "mod" je conserve un comportement quasi similaire.
Par sécurité, remplacement des 4 zener 12V, changement des supports d'ampli OP pour des tulipes, et mise en place de nouveaux amplis OP de même réference, LM301.
Les résistances brûlés ont été remplacées sur chaque carte pour conserver l'équilibre, les transistors drivers ont été contrôlés eux aussi. Remplacement de tout les fusibles.
Le plus gros changement vient des tr de puissance. D'origine les BDY77 en photos ci avant, mais il y avais un intrus. J'ai suivi les "conseils" de Dada, et remplacé les 4 par des 2N3773, deuxième meilleur choix sur sa liste, mais aussi dispo de suite chez un de mes revendeurs. Un retour en arrière est possible, il suffira juste de retrouver un BDY77, les 3 restants étant bons.
Un démarrage au variac plus tard, tout va bien! Sauf...
Un buzz dans les 2 voies mais stable avec le volume. Après recherches, un des coupables était le fil de masse déssoudé dans le connecteur DIN, et le connecteur lui même! De qualité moyenne, le contact n'est pas très franc et occasionne des parasites. Avec le cable de mon 303, impec, pas un bruit.

Test de quelques heures sur suicides afin de déceler une possible panne et voir la stabilité de l'engin. Puis passage sur mon ensemble de tous les jours en remplacement du 303. (DH110, DM12, CD104, 1019)

[phil du 95]

Tu as bien travaillé ..l'intérieur semble aller de pair avec le look .... avant de me faire me tuer !

[floderennes]

merci pour ce compte-rendu même si je l'ai déjà eu au téléphone.

ça me fait super super super plaisir de savoir qu'il fonctionne parfaitement. Un grand merci à toi encore une fois sinon il serait encore dans son carton.

vivement les photos

bon rôdage

[Clavette]

J'avais été moyennement enthousiaste à l'écoute de celui ci viewtopic.php?f=74&t=12237 , grave un peu absent, timbres manquant de naturel, pas très charmant.

Ici à l'allumage, on ne peut absolument pas nier la filiation avec le 303, tant pour la couleur que pour la sonorité. Ils sortent "du même moule", l’équilibre est très similaire, la bande passante aussi, et question caractère c'est quasi identique, peut être un chouia plus de nervosité sur le 405.

L'aération est très bonne, la scène est large et bien posée. Il ne rechigne pas à suivre les morceaux les plus compliqués, mais toujours avec finesse et sans agressivité aucune. Il devrait s'en sortir pas trop mal avec les Dahlquist
De belles nuances dans le grave, peut être un poil en avant?, les médiums sont agréables, les aigus filent haut, mais, il reste moins naturel que le 303 au niveau des timbres, et un peu moins "musical". C'est pour ça que je préfère ce dernier.

Attention, il reste tel quel un bon ampli, j'ai été agréablement surpris après mon jugement assez moyen sur le 405-2.
A ce titre, je ne voit pas ce qu'il y aurait à modifier de plus sur cet ampli, Il perdrait à coup sûr ce naturel qui lui reste.
