SAE Mark I

[Unic]

Ce sont des sorties.
J'en déduis que l'une d'elle peut servir de sortie centrale.
Les 2 RCA étant pour régler le niveau à l'aide du potentiomètre à droite de celles-ci.

EDIT : voir notice plus bas.

[tubetube]

Ah oui je vois . Merci.

[tubetube]

Donc, il faudra que je change les condensateurs chimiques, ainsi d’après le schéma, il y a : 3x 500uf 75V, 4x 5uf 25V, 1x 1000uf 50V et 2x 25uf 3V. ils sont axiaux. Quoi acheter ? Sachant que les valeurs sont difficile à trouver et que je ne souhaite pas forcement dénaturer le préamp. J'avais pensé à la série électrolytique TE Sprague, mais impossible de trouver ces valeurs. Avez-vous quelques idées de references s'il vous plait ( j'aimerai resté sur des axiaux ) ? D'avance merci . Hervé.

[Unic]

470µF
4,7µF
1000µF
25 ou 27µF

Pour les tensions d'isolement prendre au moins celles d'origine, pas grave si un peu plus élevées.
Le choix de rester en axial limitera fortement le nombre de références disponibles.

[tubetube]

Super merci beaucoup, je vais prendre le temps de regarder tout ça.

[tubetube]

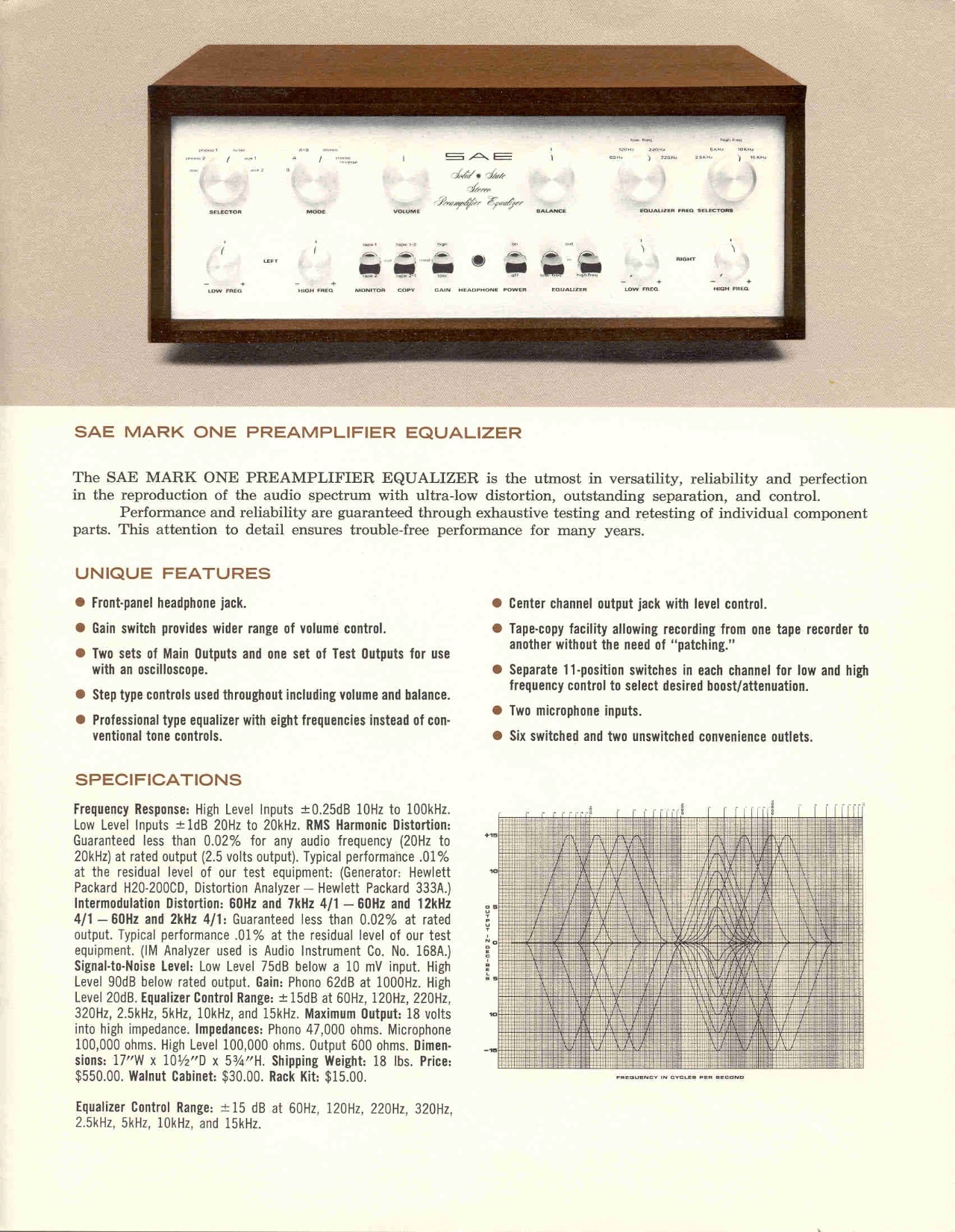

J’ai trouvé les spécifications du Mark 1 . Bonne lecture . Hervé


[tubetube]

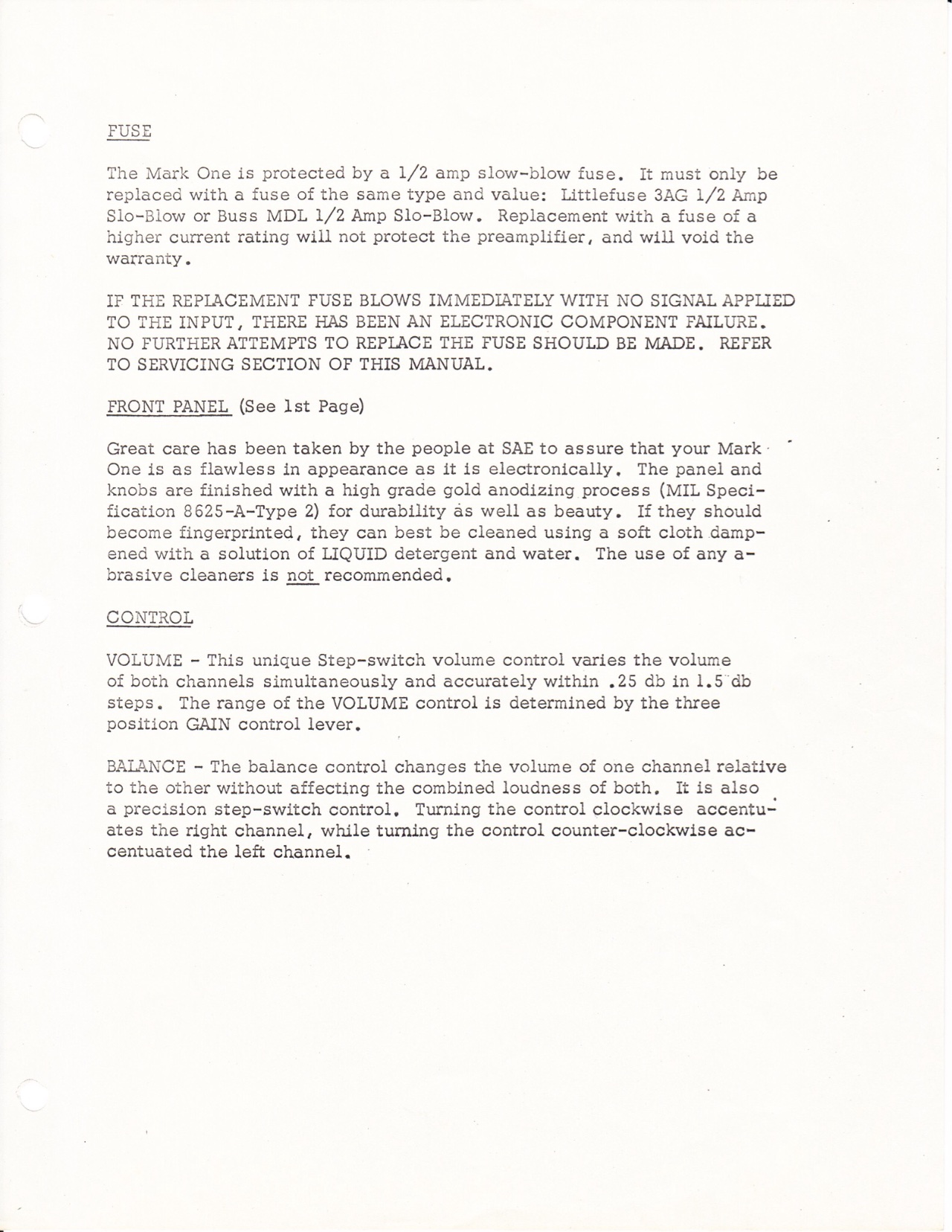

Et d’autres surprises. À bientôt.






[Unic]

J'avais tout faux.

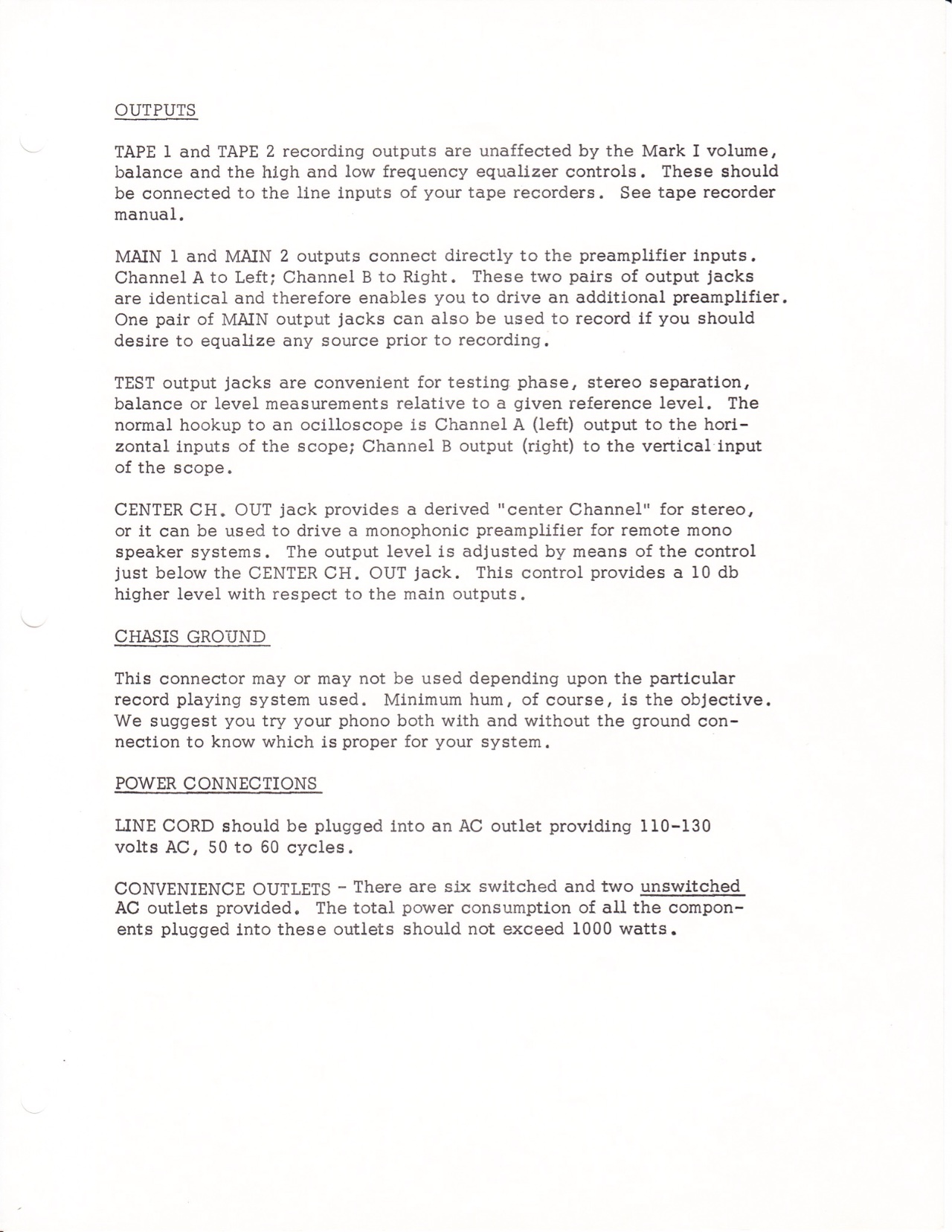

La notice explique les sortie "TEST" et la sortie de la voie centrale (jack).

Merci pour la doc.

[Klemp]

Les sorties "Test" du préampli permettent d' alimenter les entrées "External" du tuner Mark VI équipé d' un oscilloscope afin de visualiser la séparation des canaux pour toutes les sources connectées au Mark I.

C' est valable aussi pour les tuners Marantz équipés d' un scope.

[Petitloup54]

Jean,
Merci pour l’info, Jean!
Intéressant,je vais tester ça prochainement
