Dahlquist DQ-LP1

[CREAM]

Salut à tous,
vu que j'ai découvert de nombreuses machines ici, merci Thierry, Jean, Alain... et les autres
à mon tour de vous présenter mon précieux du jour!!!

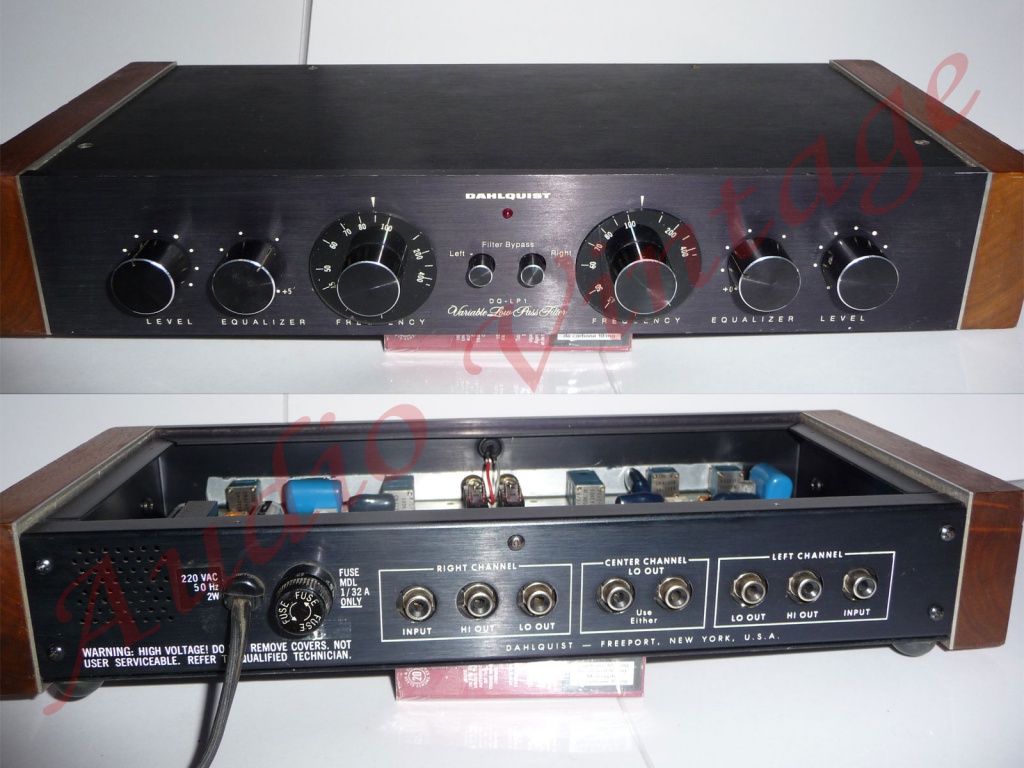

Le DAHLQUIST DQ-LP1


C'est un filtre haute-fidélité de 1970 un peu spécial puisqu'il allie un filtre actif pour un sub ou des boomers et un filtre passif pour des haut-parleurs classiques ou pour le médium/aigu, conçu à l'origine pour ajouter aux Dahlquist DQ-10 le subwoofer DQ-1W mais aussi pour (ces messieurs étant fans) des Magnepan, Quad, Gale, ADS...

Je m'explique c'est un filtre de haute qualité qui allie les 2 principes l'actif pour le bas et passif pour le "haut"
En actif, passe bas pente 18 dB pour un gestion et précision du grave, fréquence réglable de 40 à 400 Hz, avec 0,005% THD
En passif, passe haut pente 6 dB par un simple condensateur pour un transparence extrème du reste 0,000001% THD cela pouvant démarrer d'origine à 60 Hz ou plus par l'ajout d'un condensateur ou d'une résistance et cela en rapport avec l'impédance d'entrée de l'amplificateur dédié
(pas simple tout ça, :helloman: les copains électroniciens)

Sa principale vocation est d'ajouter un subwoofer à un système audiophile de haute qualité mais pas que!
- donc filtrage pour 2 sub en stéréo
- filtrage pour 1 sub mono (sommation)
- filtrage pour 4 sub (2 stéréo + 2 mono) pour les frapafrapapapadindindingues
tout cela avec un équalizeur magique à 20 Hz pouvant rémonter de 5 dB l'extréme grave de casse!!!

mais aussi pour la bi-amplification, comme filtre actif des voies graves d'un systéme audiophile et en passif pour la qualité des médium/aigu

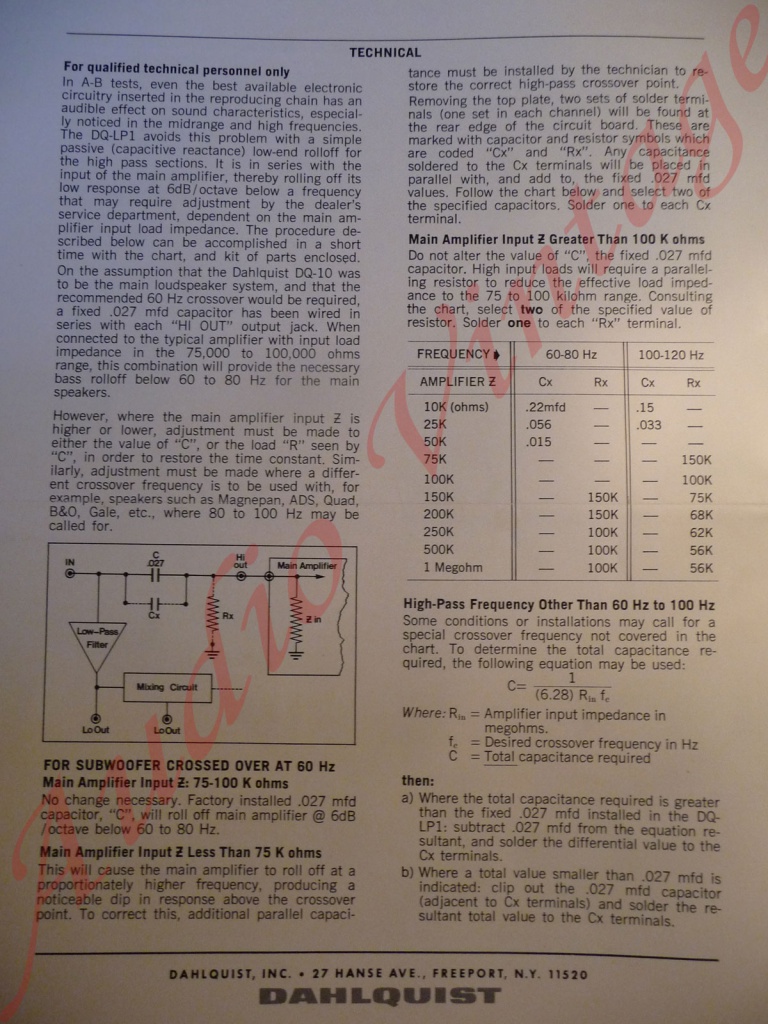

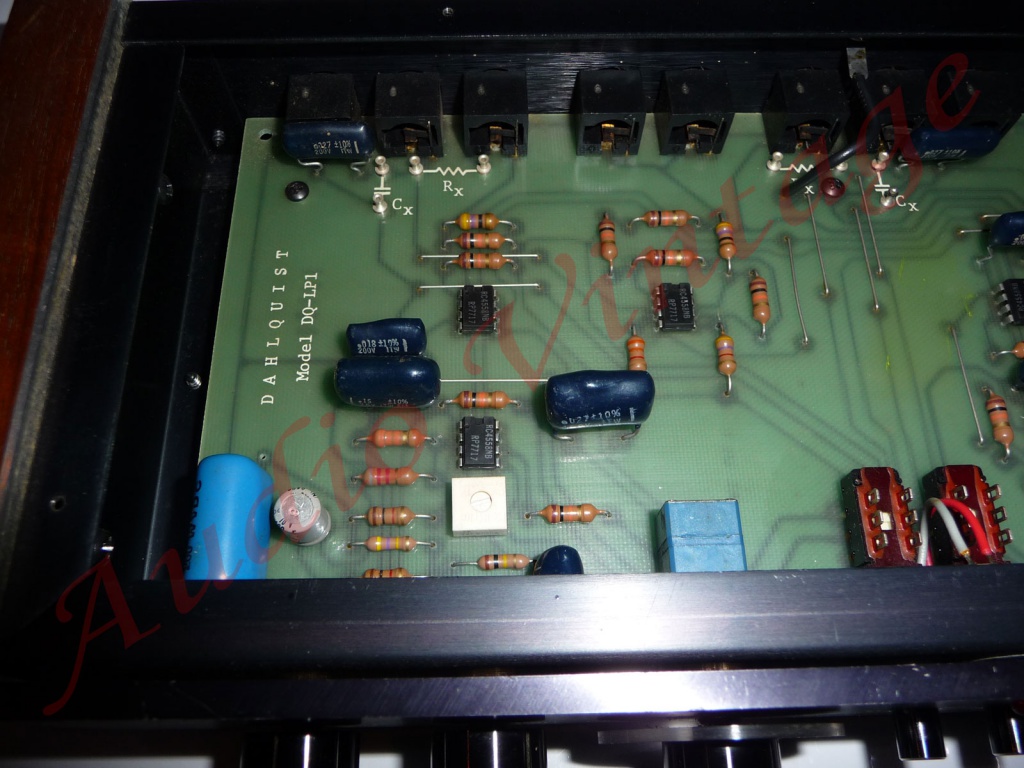

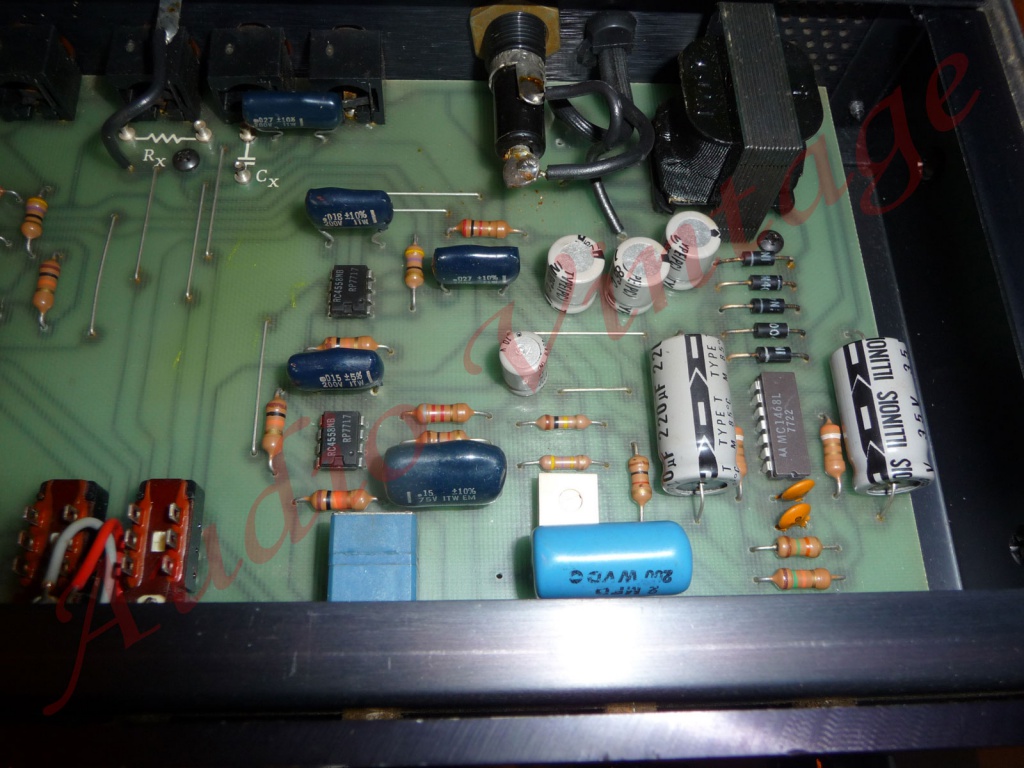

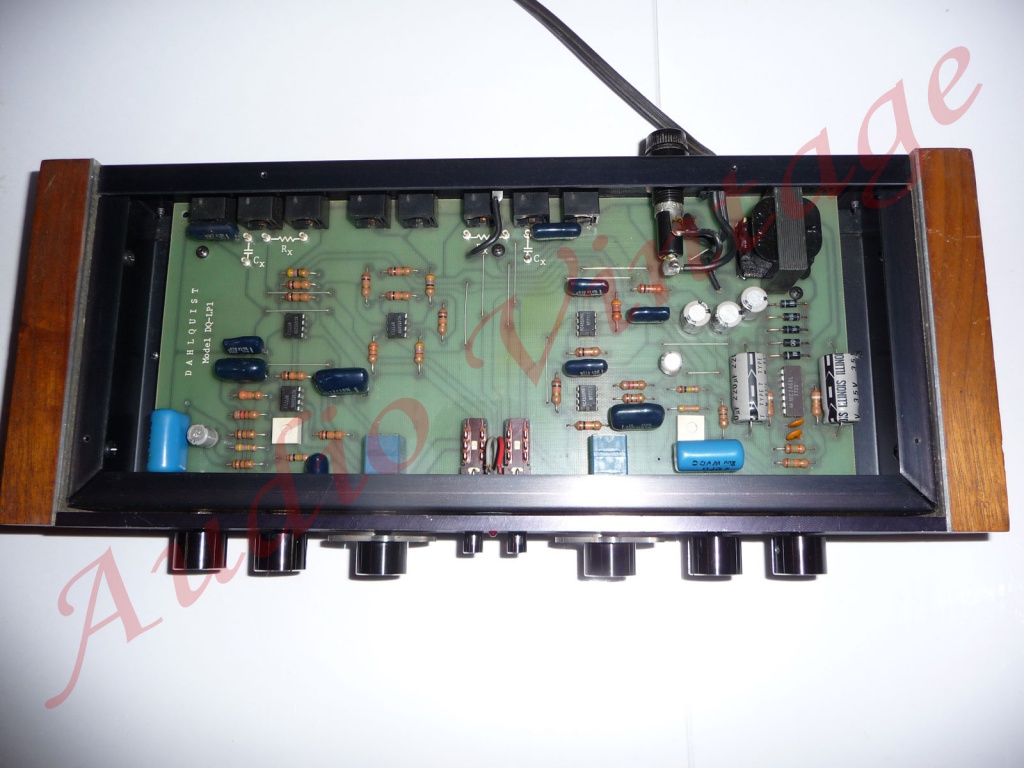

Je vous laisse le soin de lire le manuel afin de voir les tableaux et formules permettant de rajouter condo Cx et résistance Rx (cf photo) afin de faire varier la fréquence en rapport avec l'impédance de l'ampli utilisé sur le passe haut passif




[CREAM]

En 1989, la revue Audio Basics écrivait:
"In 1970's Dahlquist built one of the very best electronique crossovers ever done, their LP1" ce qui ne l'empêchait pas de proposer un upgrade à 60$ inspiré par The Absolute Sound. Un upgrade des condos d'alimentation qu'ils avaient par milliers en stock :cpasmoi!:

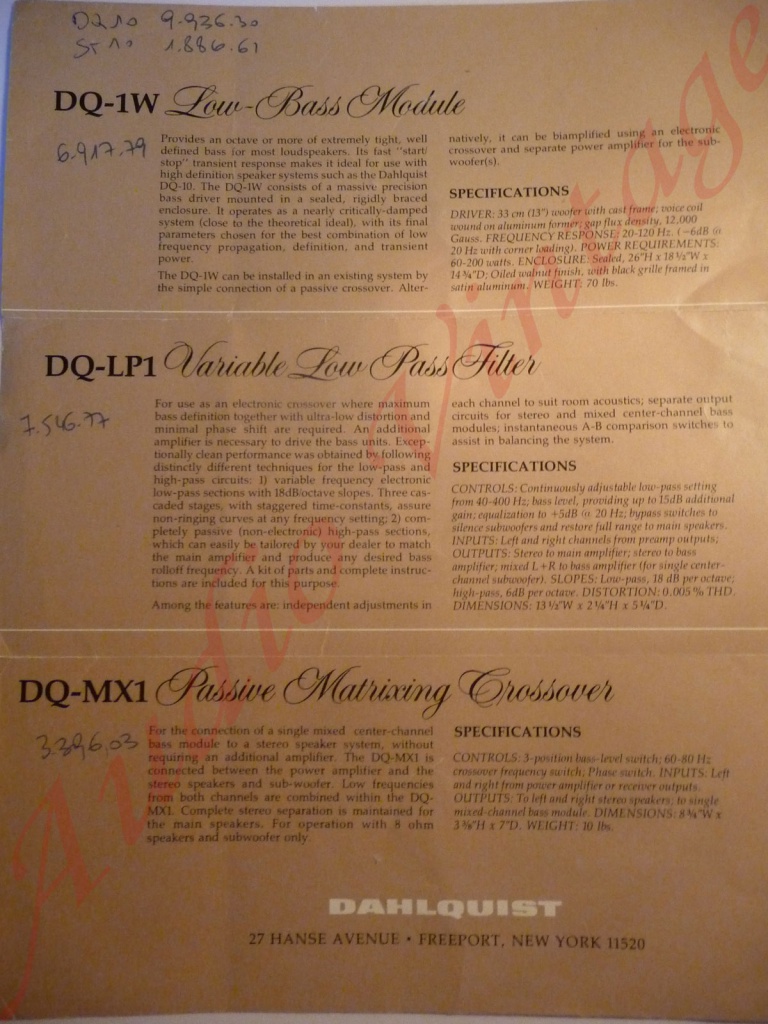

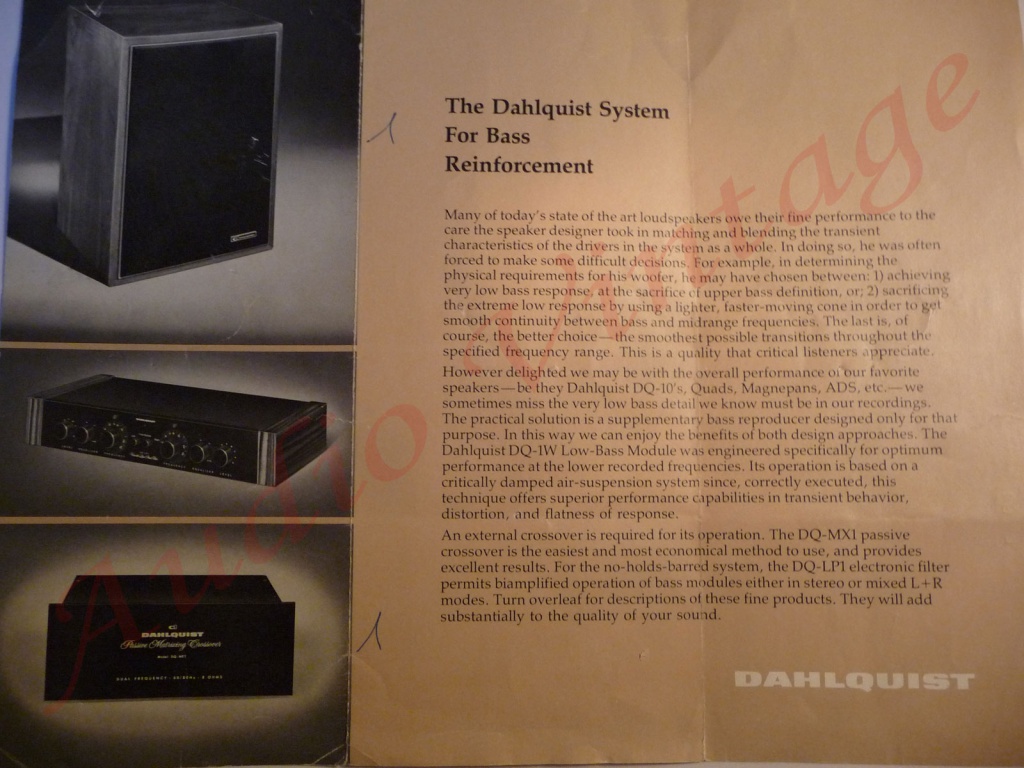

La publicité d'époque



[CREAM]

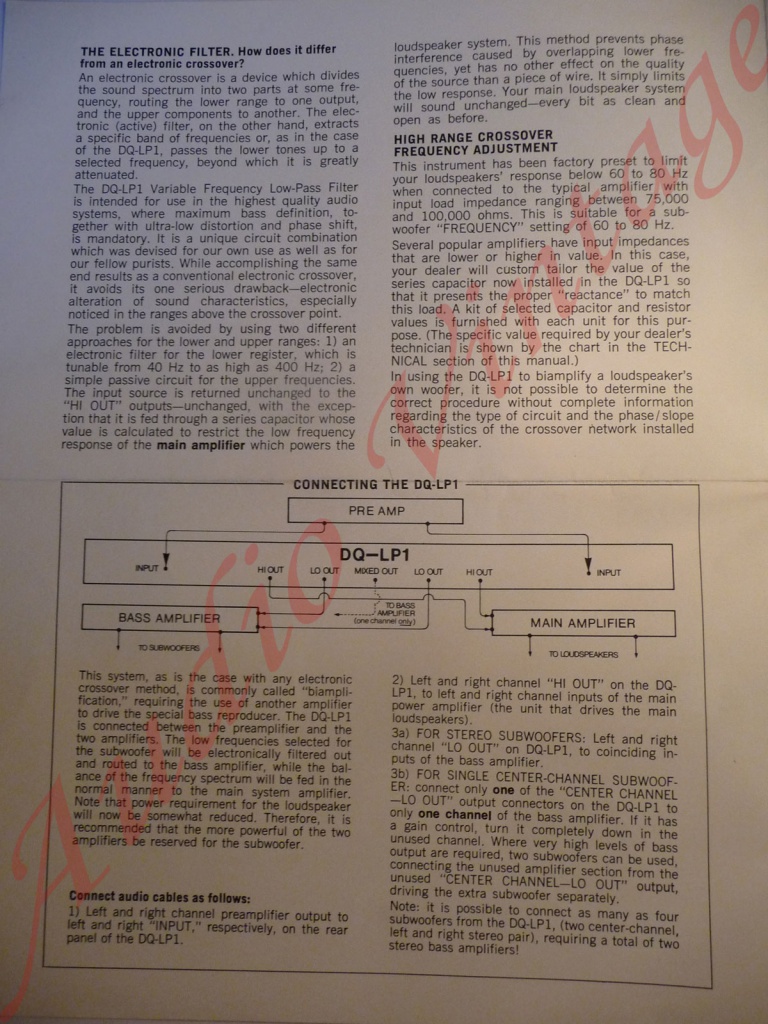

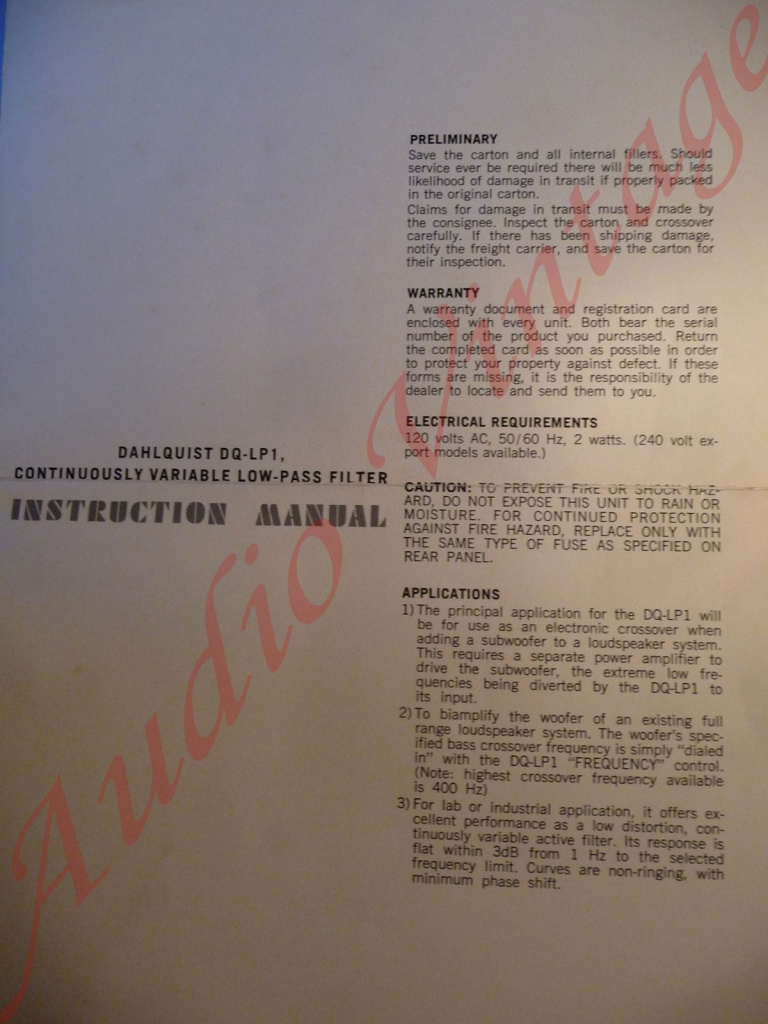

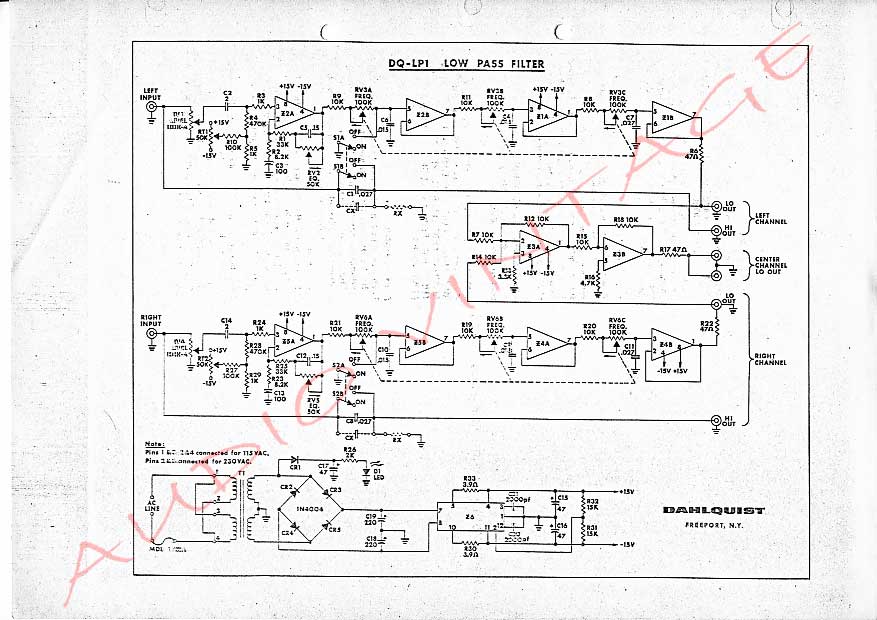

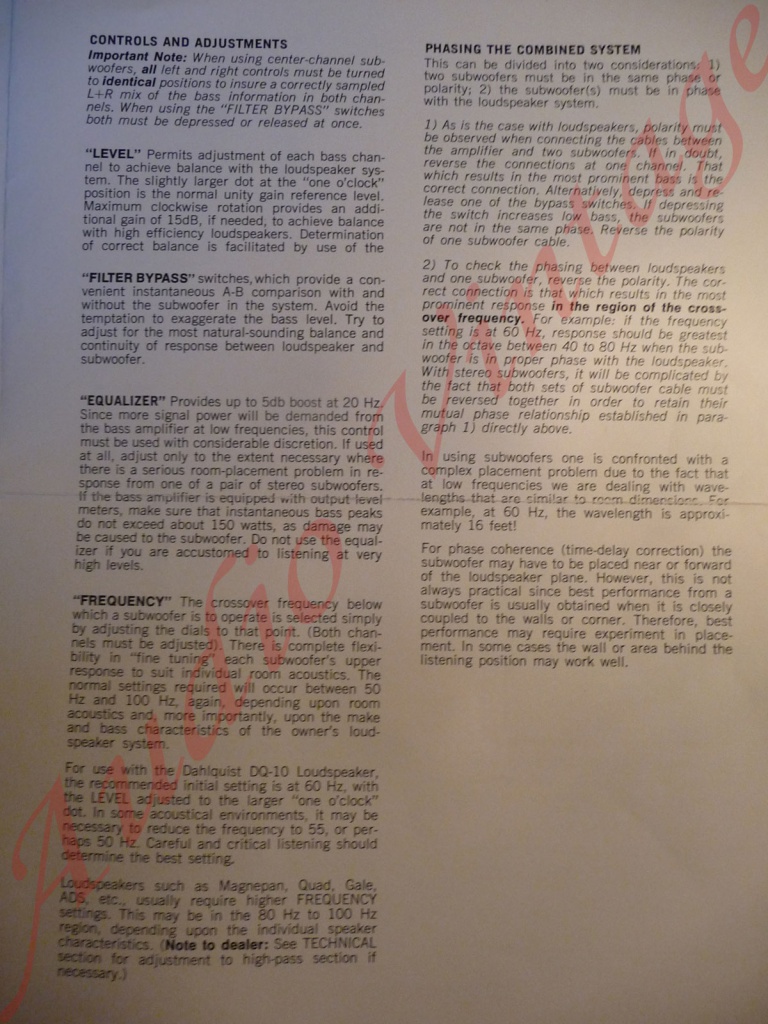

Voici le manuel afin de comprendre dans les détails la partie active pour le bas et la partie passive pour le reste, cette dreniére étant réalisée par un simple condensateur mais pouvant s'ajuster suivant le systéme par l'ajout d'un condensateur Cx et d'une résistance Rx calculées en fonction de l'impédance d'entrée de l'amplificateur dédié, afin de déterminer la fréquence du passe-haut pour le médium aigu (ou le haut-parleur si utilisation dans sa fonction ajout de subwoofer)





[CREAM]


Pour le CR un peu de patience quand je branche ...je n'écris plus
C'est parti pour faire une boom avec des DM4 + sub

C'est à vous pour tous les conseils possibles...... je vous écoute ......dans les silences entre 2 morceaux :mrgreen:
Prêt à dégainer chiffon, bombe-contact, voltmètre, oreilles, micro, fer à souder, peakESR, oscilloscope.........aie!!!

[Berurier]

Belle pièce !
Tu as de la chance, les filtres ne sont pas facile à trouver, et celui là à une très belle "gueule"
Par contre, je n'ai pas bien compris ... C'est un 2 voies ? C'est bien ça ?

[capricorne]

:helloman:

Bel appareil .

Vivement le CR .

[CREAM]

:helloman: c'est bien un "2 voies" mais pas classique
spécialisé pour l'ajout d'un sub ou le filtrage des boomers, filtrage actif fréquence max 400Hz 18dB pour le bas
et filtrage en passif pour le reste par un simple condo 0,27µF (60 Hz pente 6dB) si associé avec un ampli d'impédance d'entrée 75000 Ohm, fréquence modifiable par ajout d'un condo et résistance calculées par rapport à l'ampli dédié à cette partie

Le center channel est en fait la sommation pour un sub mono.......2 sorties = 2 sub mono......+ les 2 sorties lo out = 2 sub stéréo........total = 4 sub
et aussi equalizer 20 Hz jusqu'à +5 dB

Pas simple j'ai dit :cpasmoi!:

[Klemp]

Merci Greg ... belle présentation bien complète ...

C' est Florent qui va être content....

[RMS]

joli matos, intéressant pour concevoir des 2 voies actives, et donc s'épargner ces foutus filtres passifs! Par ailleurs je trouve que les sub stéréo ont toujours mieux rendu qu'en mono

[CREAM]

:helloman: RMS, en utilisation domestique un sub mono peut s'avérer une meilleure solution et une mise en oeuvre plus simple
-moins de perturbations de phase
-moins d'excitations de la piéce (ondes stationnaires...)

Pour une 2 voies difficile car coupure à 400 Hz max
Le passif c'est la qualité aussi de ce filtre
Sorry de te contre-dire :cpasmoi!: :respect:

Jean j'essaie d'être à la hauteur des intervenants du forum
effectivement pour Florent si vous voulez voir les Dahlquist DQ 10
viewtopic.php?f=70&t=22694&hilit=dahlquist
son pré-ampli Hafler qui m'a titillé sur une annonce!
