Bang & Olufsen Beogram 4000

[Elmister]

Bonjour,

Un petit sujet sur une de mes platines préférées, la B&O BEOGRAM 4000 et son bras tangentiel complètement automatique.
Elle est équipée d'une des meilleures cellules de la marque (MMC20-CL)

Quelques informations pour commencer :

Manfactured: 1972 - 1974
Designer: Jacob Jensen

BeoGram 4000 Record Deck Product Specifications
Type: 5215 (1972 - Dec 1974)
Speeds: 33 - 45 rpm. electronic section
Pickup-arm System Tangential
Automatic Record-size Scanning Yes
Automatic Pickup movement Control Yes
Automatic Speed Selection Yes
Cueing Control Electronic air pressure damped
Drive system: Belt
Motor Synchronous electronically controlled

Stroboscopic Scale Light indicator 33 and 45 rpm: 50 and 60 Hz

Wow and flutter: < +/- 0.05 %
Rumble A: > 46 dB, B: > 65 dB
Speed Control Range: > 6 %

Pick-up: SP 15
Stylus 'Pramanik' elliptical naked diamond: 5 x 17µ
Recommended, Stylus Pressure: 1 g
Stylus Pressure Range: 0 - 1.5 g
Power supply: 110 - 130 - 220 - 240 V / 50 - 60 Hz / 40 W
Dimensions H x W x D 10 x 49 x 38cm
Weight 12 kg

Source : http://www.beoworld.org/prod_details.asp?pid=311


Quelques photos de "ma" bête!

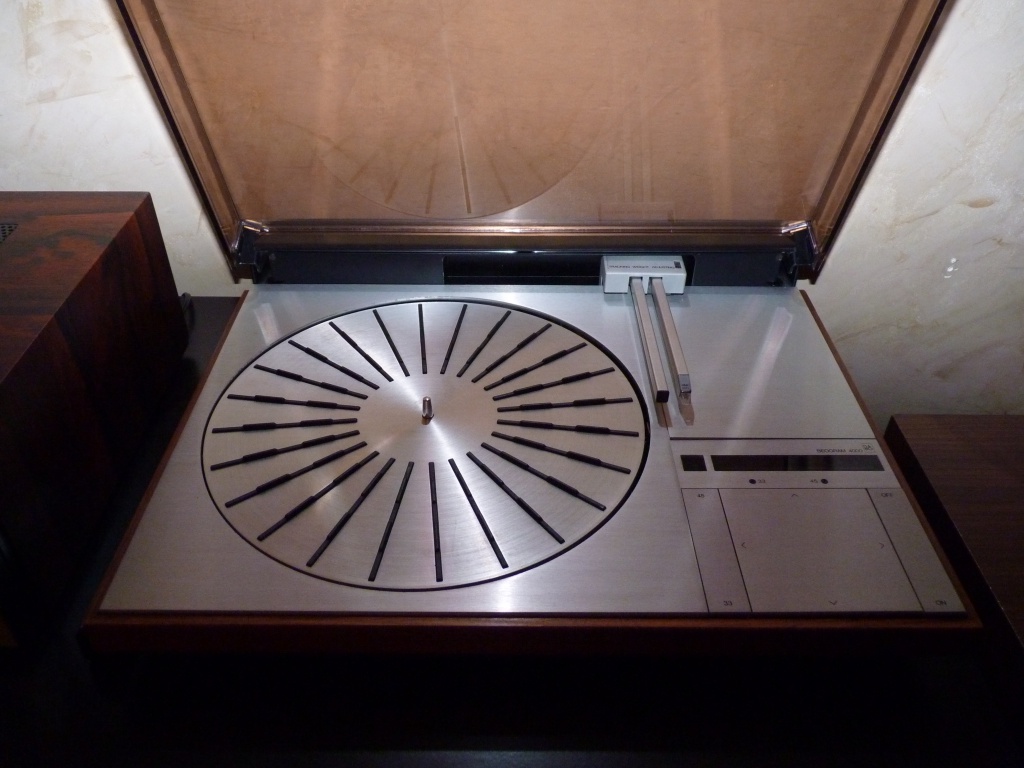

Pendant la lecture :

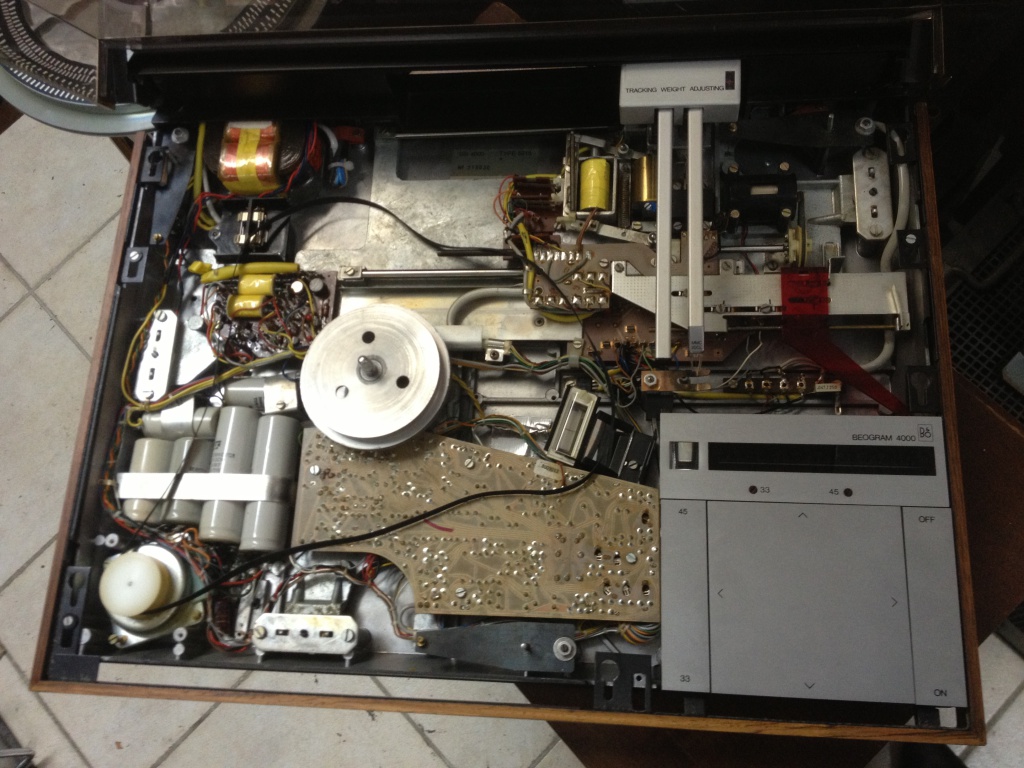

Et lors de la dernière révision :



[EMT938]

A couper le souffle.
Tout de même, ils ont su nous faire rêver tous ces ingénieurs et le plus dingue c'est que la magie opère toujours!

[Elmister]

Elle se débrouille très bien pour une dame de 40 ans... surtout avec une cellule neuve!

Ce qui est fou, c'est que c'est entièrement automatique, mais que tout est mécanique!
Et regardez cette optimisation de l'espace sur la partie gauche!!!

[EMT938]

En pesant mes mots, je pense que nous sommes dans le domaine de l'Art!

[Alain wagneur]

Quelle usine à gaz!!!
Mais c'est vrai qu'elle est belle cette platoche danoise.

[dylanjumpman]

Je ne pensais pas qu'un design si épuré à l'extérieur pouvait cacher tant d'électronique en dessous
C'est vrai que c'est quand même très bien étudié !

[Elmister]

Le modèle suivant, construit de 1974 à 1980 a semble t'il été simplifié, mais je n'ai jamais eu l'occasion de voir ce que cela donnait concrètement à l'intérieur.

(voir post sur BEOGRAM 4002 : viewtopic.php?f=22&t=12745 )

[EMT938]

Il semblerait que la base soit faite d'un alliage coulé ce qui indique une très bonne rigidité de l'ensemble et un souci de constance des performances mécaniques dans le temps.

[Elmister]

Il semblerait que la base soit faite d'un alliage coulé ce qui indique une très bonne rigidité de l'ensemble et un souci de constance des performances mécaniques dans le temps.

En tout cas, elle est très lourde!

[chartz]

Bonjour,

Même platine ici camarade !





Puisque l'on parle d'art, elle figure en effet en bonne place dans les revues de design et fait partie de la collection du MOMA à New York.

Elle dispose d'un plateau lourd de 2.5 kg et d'un pallier avec axe de 1 cm.



Je l'utilise avec ceci :



Je remarque que vous avez mal remis les plaques d'alu après votre révision !
